Запчасти и расходные материалы для Pfeiffer ASM 340, ASM 310, ASM 142 и ASM 1002

Сервисная инженерия · гелиевое течеискание

Запасная часть для гелиевого масс-спектрометрического течеискателя выбирается не по внешнему сходству, а по модели, исполнению, полному P/N прибора, серийному номеру, ревизии узла и назначению. В этом справочнике систематизированы подтверждённые компоненты для Pfeiffer/Adixen ASM 340, ASM 310, ASM 142/142 S и ASM 1002: нити анализатора, калиброванные течи, датчики Pirani, клапаны, фильтры, уплотнения, элементы откачки, панели, щупы и сервисные аксессуары.

1. Как читать номера: P/N, S/N и Ref

P/N (Part Number) — каталожный номер типа изделия, например 114864S для нити анализаторной ячейки 3G или 121528S для внутренней калиброванной течи ASM 340. Именно P/N является базовым идентификатором в заявке.

S/N (Serial Number) — серийный номер конкретного экземпляра течеискателя или калиброванной течи. Два прибора одной модели могут иметь разные ревизии плат, экранов, кабельных сборок или вакуумного блока. Поэтому S/N нельзя заменять каталожным номером и наоборот.

Ref/обозначение — позиция на сервисной схеме, например E047, F126 или J189. Она показывает функциональную группу и место детали в документации, но для заказа обычно нужен P/N.

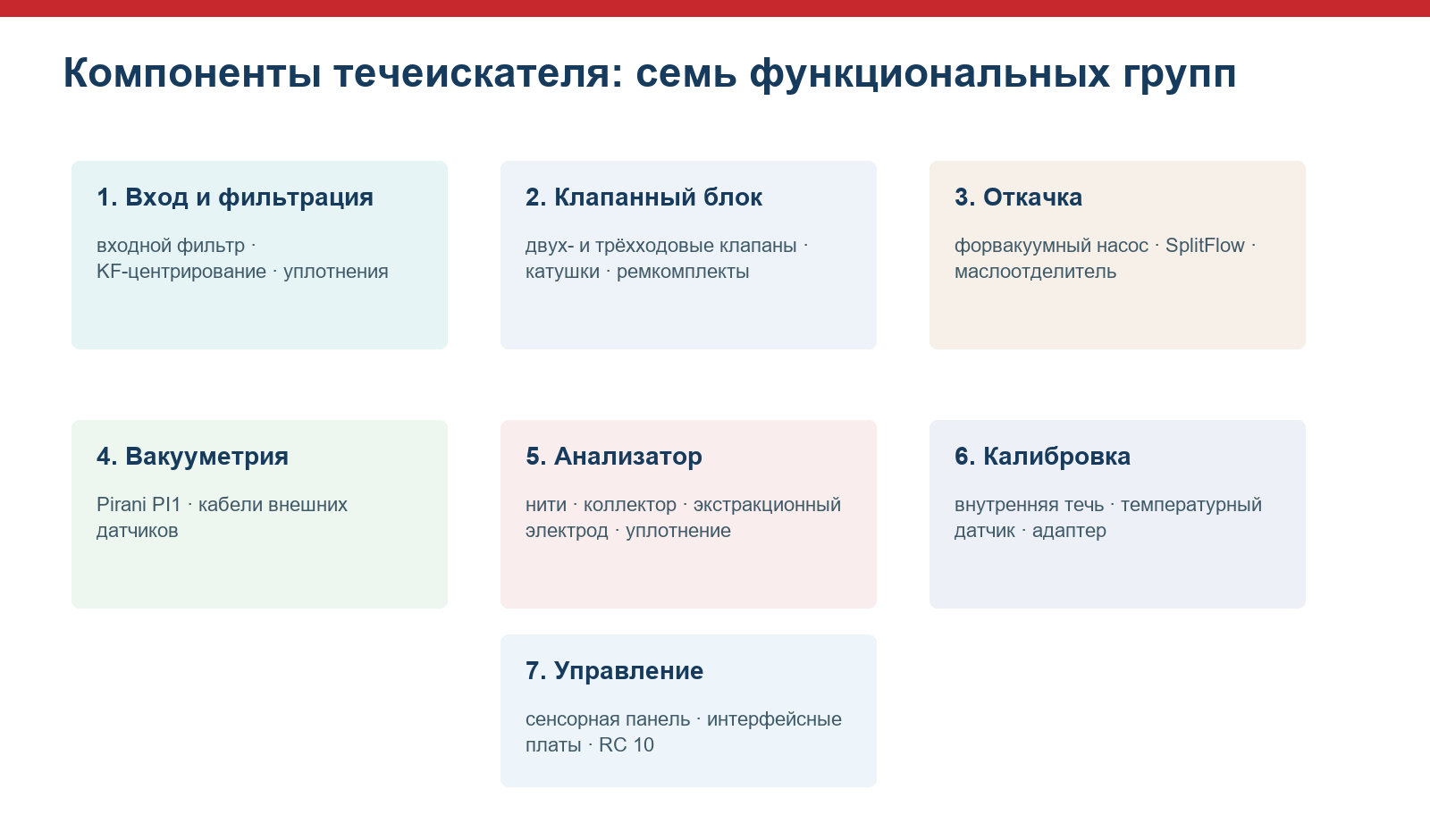

2. Классификация запасных частей по функции

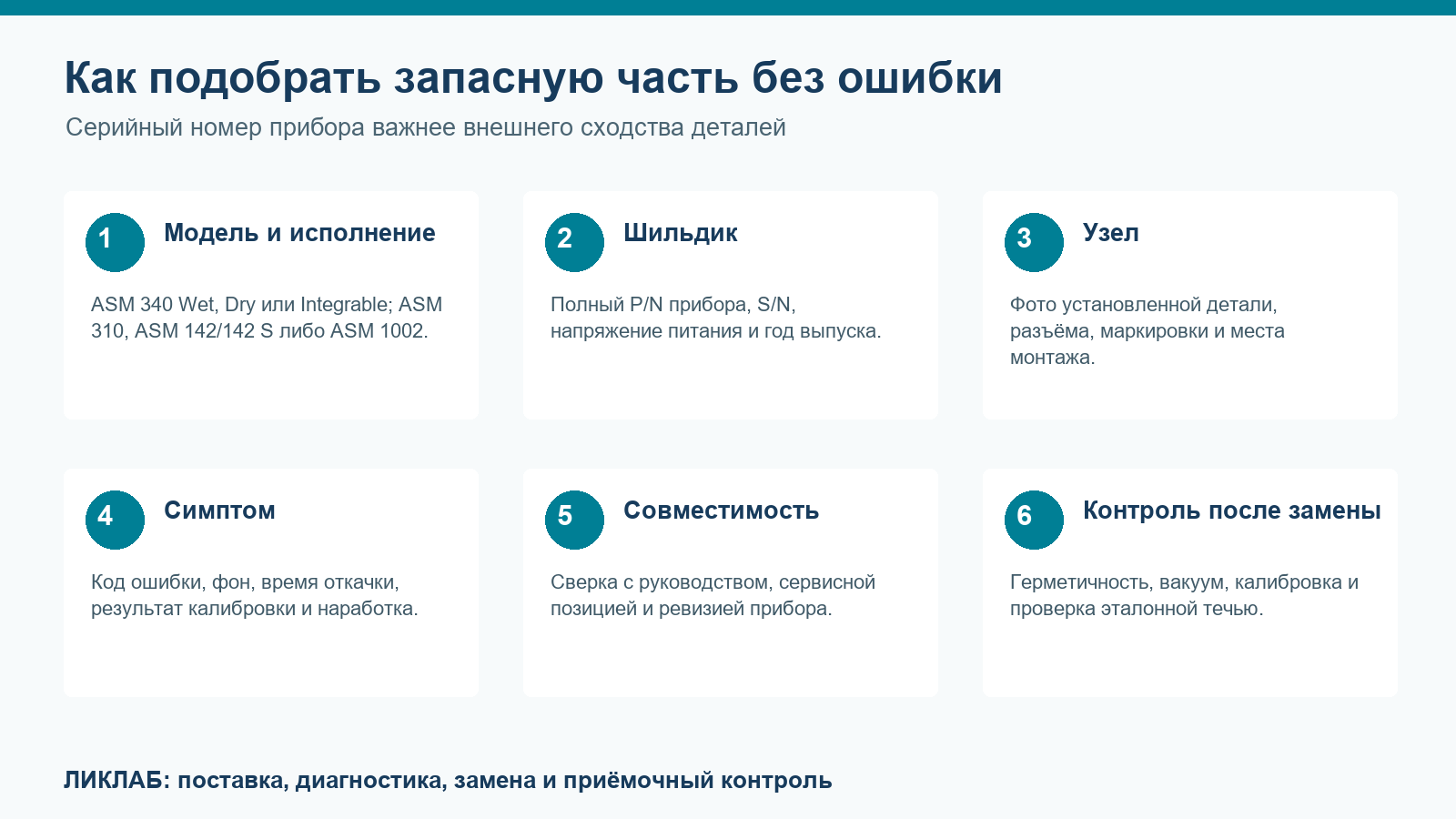

3. Почему одна деталь не всегда подходит к двум ASM

Обозначение семейства ASM описывает прибор в целом, но не фиксирует каждую ревизию. ASM 340 выпускается в исполнениях Wet, Dry и Integrable; у ASM 310 встречаются варианты питания и конфигурации панели; ASM 142 и ASM 1002 относятся к более ранним поколениям и могут иметь заменённые номера деталей. Совместимость подтверждается одновременно по четырём уровням:

1. модель и исполнение;
2. полный P/N течеискателя и напряжение питания;
3. серийный номер и ревизия установленного узла;
4. каталожный номер детали и её электрические/вакуумные присоединения.

4. Ключевые компоненты: фото, номера и назначение

Фотографии ниже предназначены для визуальной ориентации. Внешний вид, маркировка и упаковка могут меняться. На изображениях сохранены исходные обозначения и водяные знаки предоставленного каталога; они не заменяют проверку P/N.

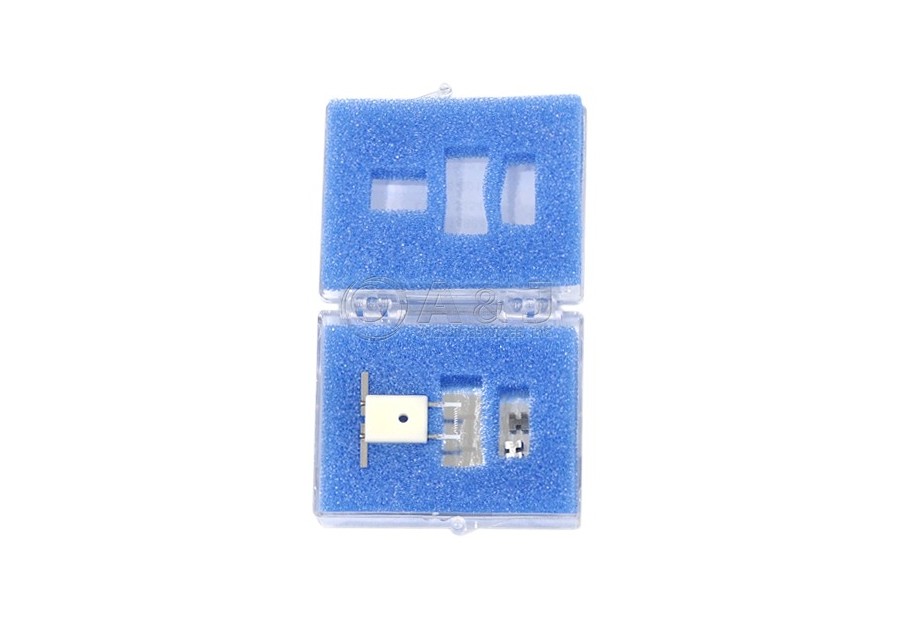

P/N 114864S · Ref E047

Нить анализаторной ячейки 3G

Формирует электронный пучок для ионизации индикаторного газа. Подтверждена для ASM 340 и ASM 310 с ячейкой 3G. После замены проверяют изоляцию, эмиссию, обе нити, фон и калибровку.

ASM 340ASM 310измерительный узел

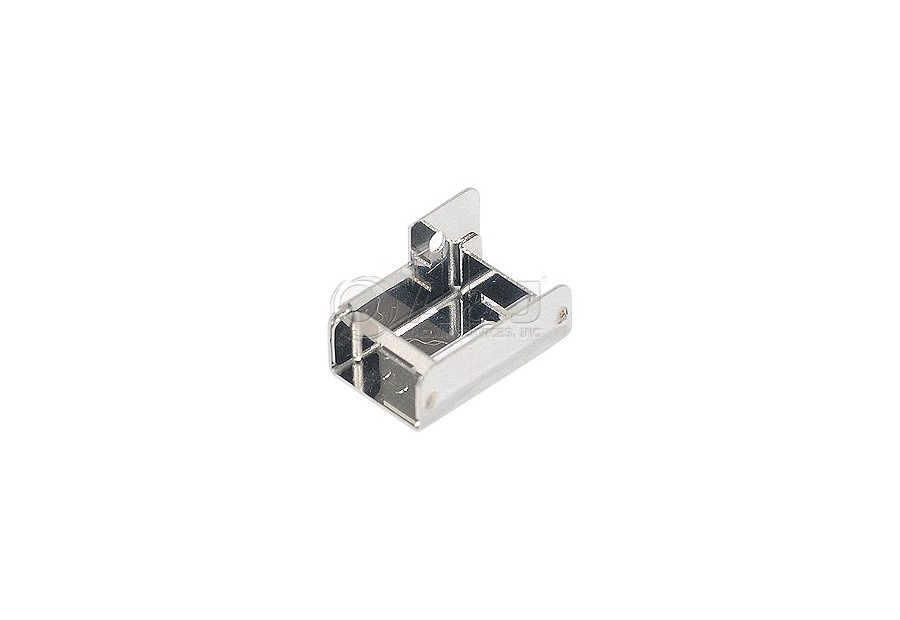

P/N 119641 · Ref E068

Экстракционный электрод ячейки 3G.2

Участвует в формировании ионного пучка. Это сервисная позиция, замена которой требует чистой сборки анализатора и последующей настройки чувствительности. Для ASM 310 совместимость сверяют по ревизии ячейки.

ASM 340ASM 310 по ревизии3G.2

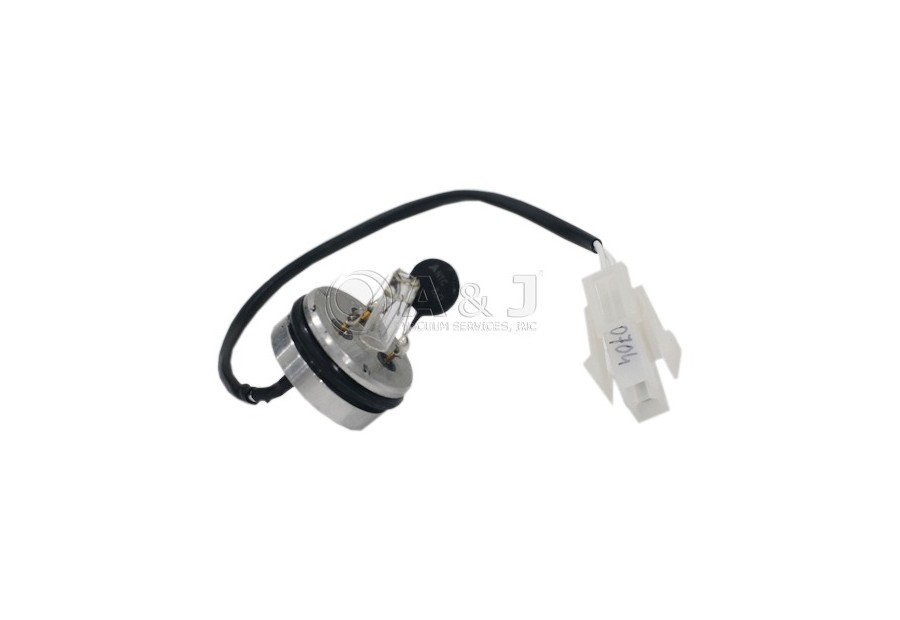

P/N 795706 · Ref E025

Датчик вакуума Pirani PI1

Контролирует давление во входной/форвакуумной части и участвует в логике перехода режимов. Подтверждён для ASM 340 и ASM 310. После установки выполняют штатную настройку PI1 и проверяют показания по динамике откачки.

ASM 340ASM 310вакууметрия

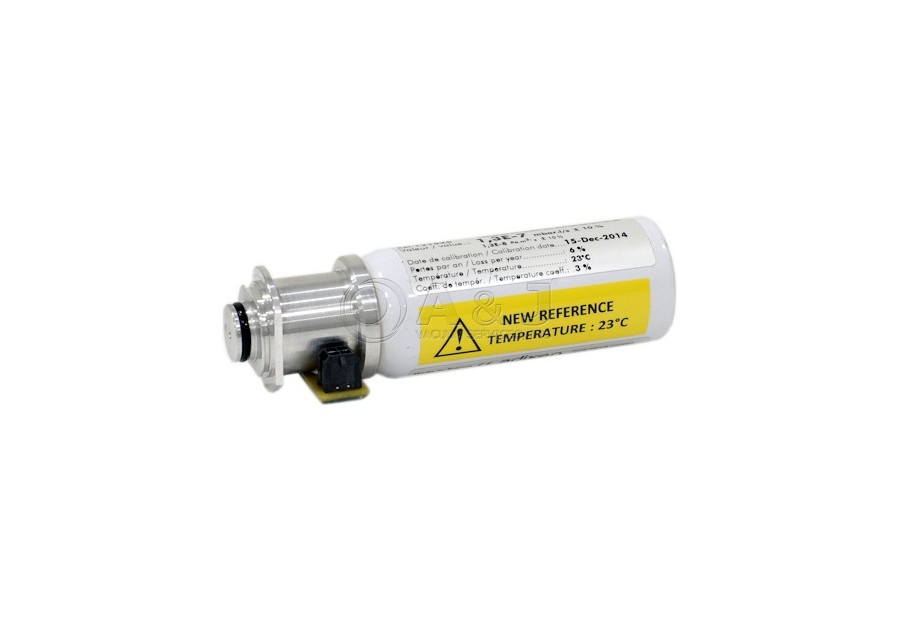

P/N 121528S · Ref E084

Внутренняя калиброванная течь ASM 340

Создаёт известный поток гелия для проверки чувствительности. Комплект включает калиброванный элемент, уплотнение, датчик температуры и крепление. После замены вводят значение потока, температурные параметры, дату и серийный номер меры.

ASM 340калибровкатемпературная компенсация

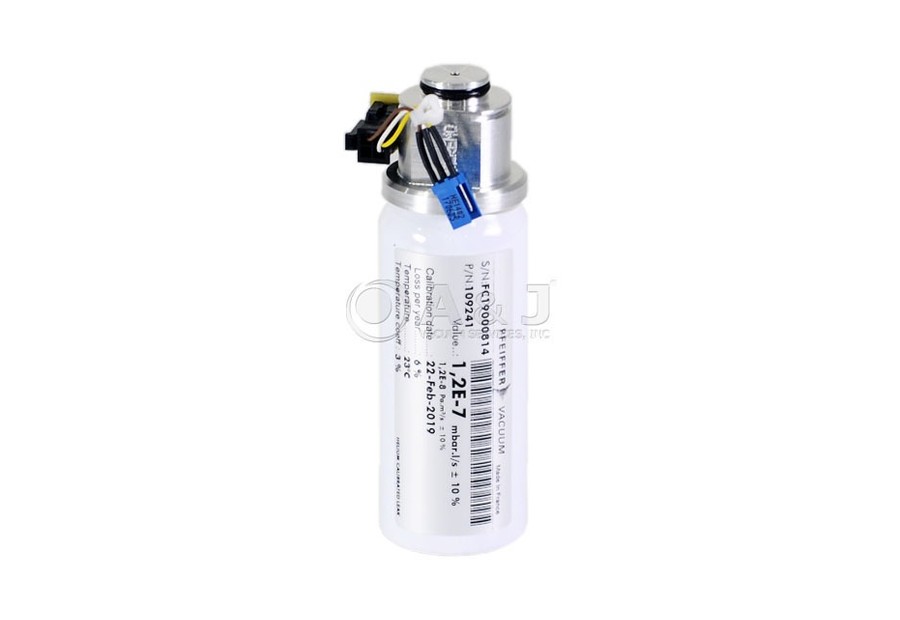

P/N 109241 · Ref E017

Внутренняя течь 50 см³ для ASM 142/310

Сервисная мера потока предыдущего поколения. Подтверждена для ASM 122, ASM 142 и ASM 310. При заказе нужны данные старой течи и прибора; после установки требуется ввод параметров и проверка температурной компенсации.

ASM 142ASM 310калибровка

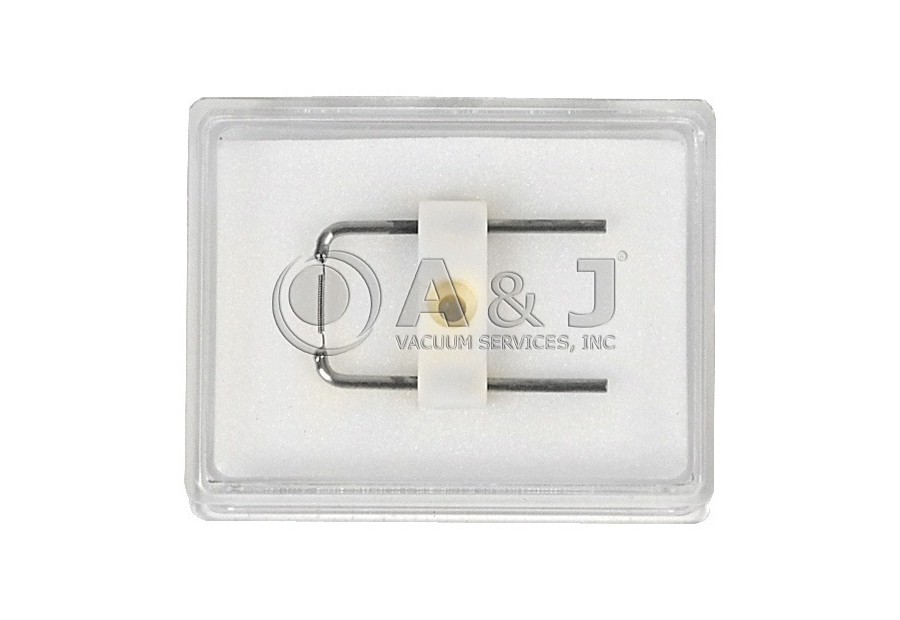

P/N 053146

Нить анализатора ранних ASM

Нить для анализаторных ячеек ASM 142 и ряда более ранних Adixen/Alcatel. Встречаются комплекты с коллектором и отдельные исполнения; перед заказом обязательны фото старого узла и шильдика.

ASM 142наследуемая номенклатурасверка обязательна

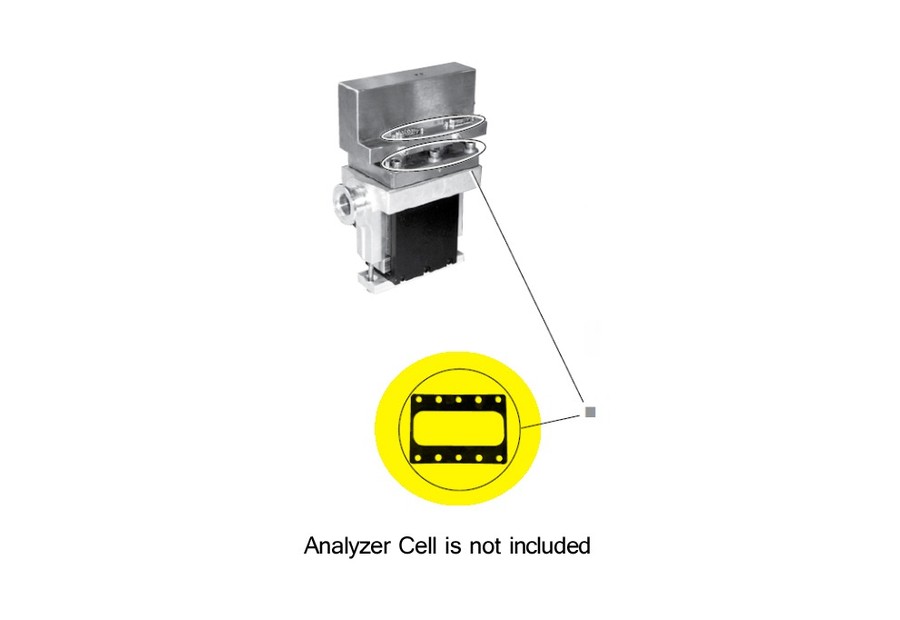

P/N 102823

Уплотнение анализаторной ячейки ASM 142

Эластомерное уплотнение фланца анализатора. Ошибка при монтаже способна вызвать внутреннюю течь и нестабильный фон. После сборки выполняют вакуумную проверку и калибровку.

ASM 142уплотнениевакуумная герметичность

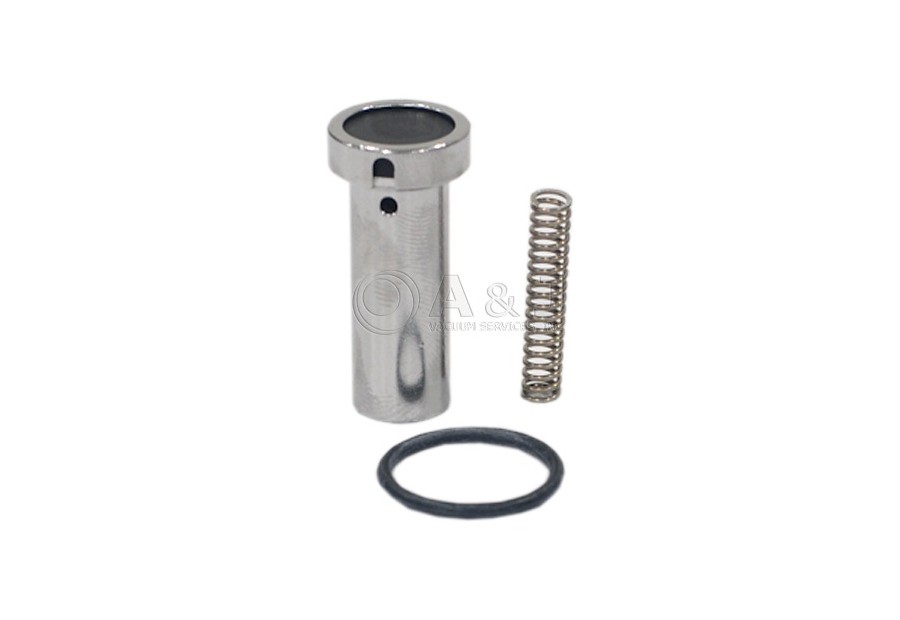

P/N 119082

Комплект обслуживания клапана

Ремкомплект для клапанных узлов ASM 142, ASM 310 и ASM 340. Перед применением сверяют конструкцию конкретного клапана. После обслуживания проверяют катушку, ход штока и внутреннюю/внешнюю герметичность.

ASM 340ASM 310ASM 142

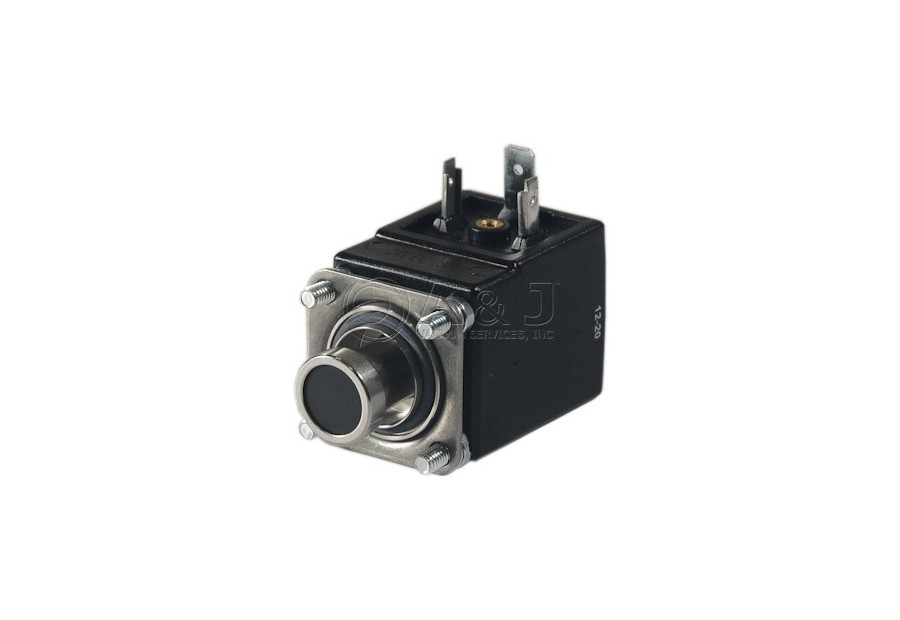

P/N 106935 · Ref G004

Комплект клапана Bacosol с катушкой

Нормально закрытый клапанный комплект, указанный в сервисной документации ASM 310 и в каталогах для ASM 340. Электрические параметры и разъём сверяют до установки.

ASM 310ASM 340клапанный блок

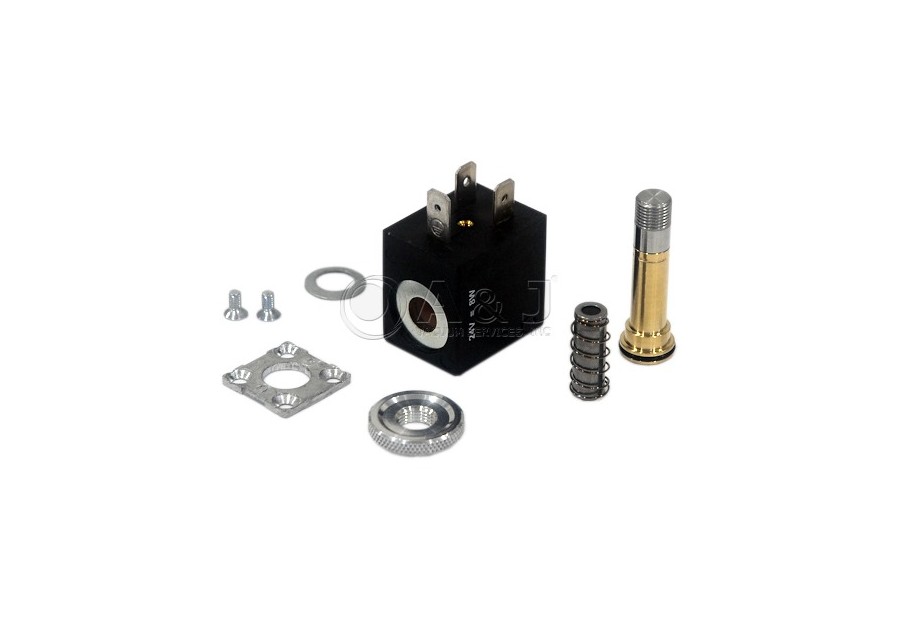

P/N 101303 · Ref G006

Клапан Minisol 2/2 NC

Нормально закрытый двухходовой электромагнитный клапан 24 В DC, 8 Вт по документации ASM 310; также встречается в ASM 340. Назначение конкретного клапана устанавливают по вакуумной схеме прибора.

24 В DC2/2 NCсверка разъёма

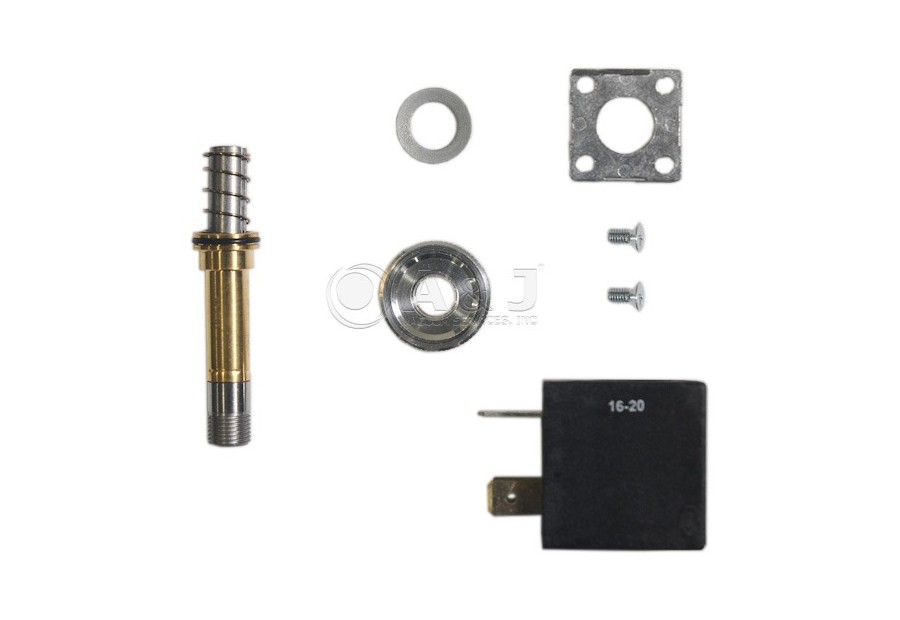

P/N 106009 · Ref G007

Клапан Minisol 3/2

Трёхходовой электромагнитный клапан 24 В DC, 8 Вт. Может управлять переключением вакуумных линий или напуском; точную функцию определяют по месту установки.

24 В DC3/2вакуумный тракт

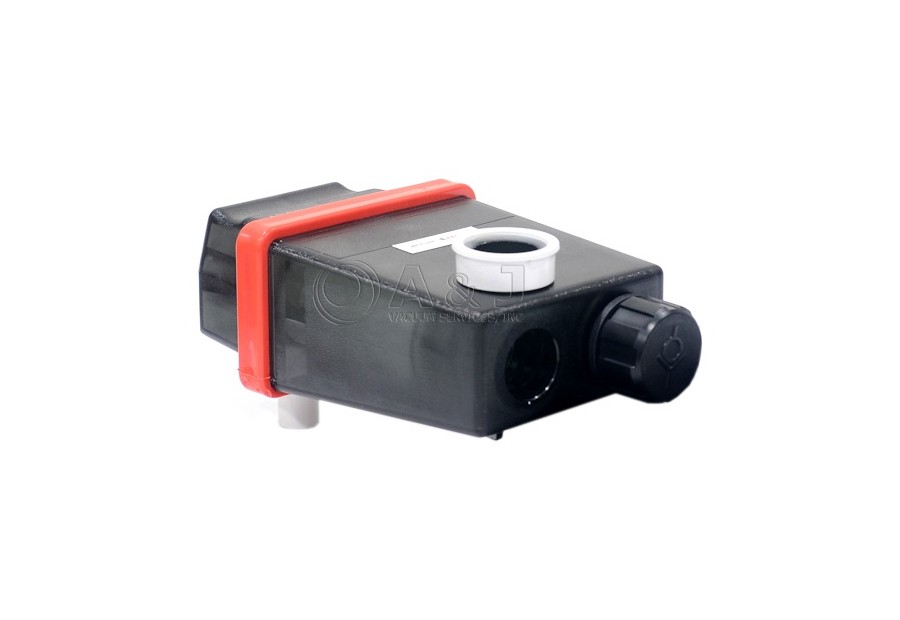

P/N 121494 · Ref F126

Маслоотделитель

Улавливает масляный аэрозоль на выхлопе пластинчато-роторного форнасоса. Применяется в ASM 340 Wet и встречается в ASM 142/182. Для Dry и Integrable эта позиция не является штатным расходником.

ASM 340 WetASM 142выхлоп

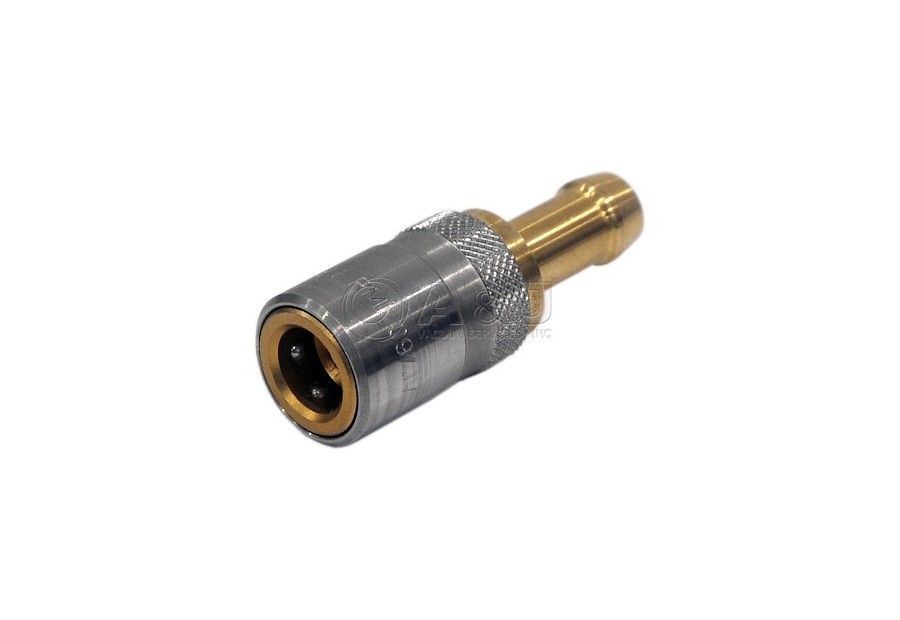

P/N 107646 · Ref F136/H170

Сливной штуцер ASM 340 Wet

Сервисное присоединение масляного контура. Устанавливается только на Wet. После вмешательства контролируют уплотнение, уровень масла и отсутствие внешней течи.

ASM 340 Wetмасляный контурсервис

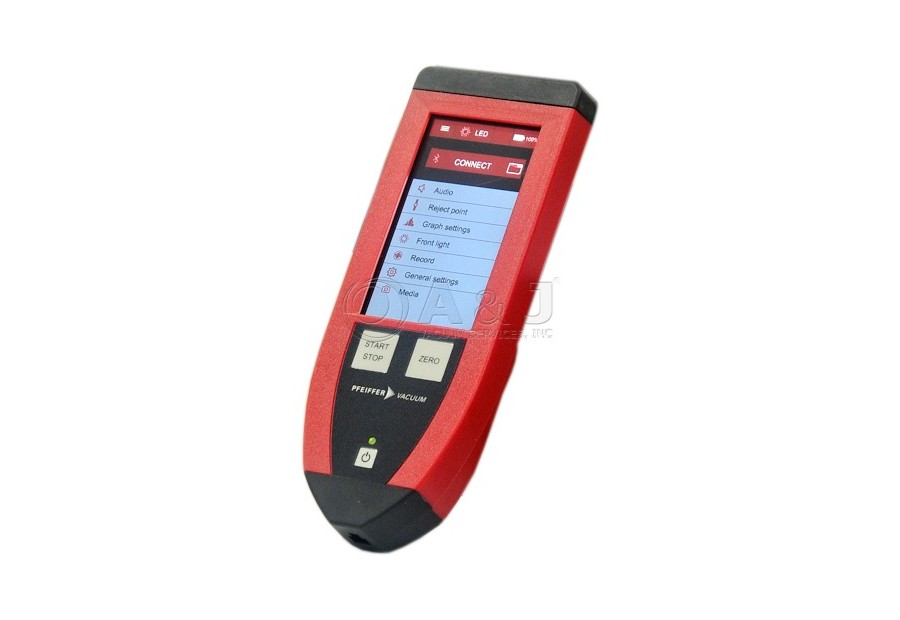

P/N 124193

Пульт дистанционного управления RC 10

Проводной/беспроводной пульт с цветным сенсорным экраном, записью данных и пользовательскими порогами. В актуальном руководстве указан как аксессуар ASM 340.

ASM 340удалённое управлениерегистрация данных

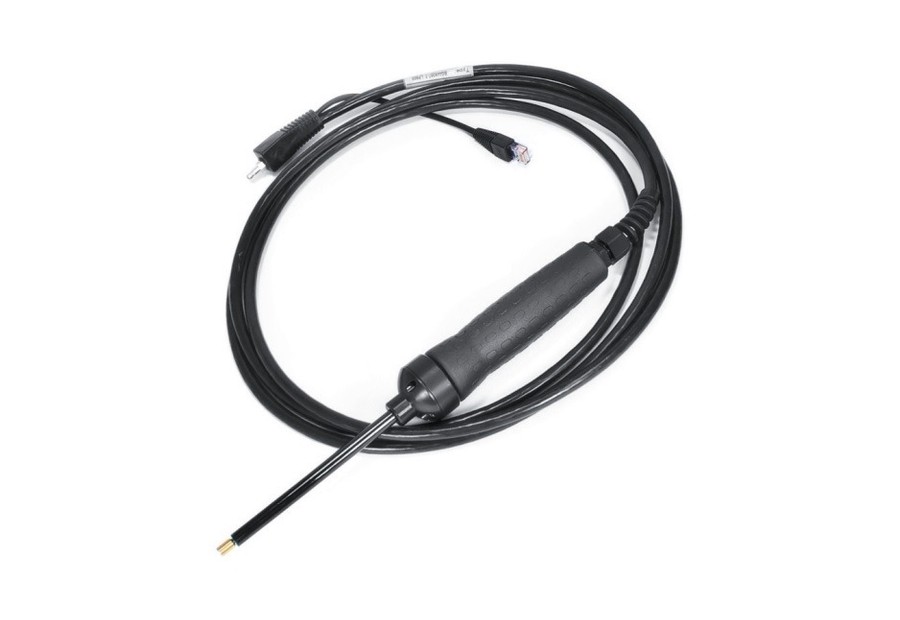

P/N BG449207-T

Интеллектуальный щуп, 3 м

Щуп Smart для локального поиска утечек. В линейке также указаны варианты 5 м BG449208-T и 10 м BG449209-T. Расход, фильтр и состояние капилляра напрямую влияют на чувствительность и время отклика.

3 мрежим щупаSmart

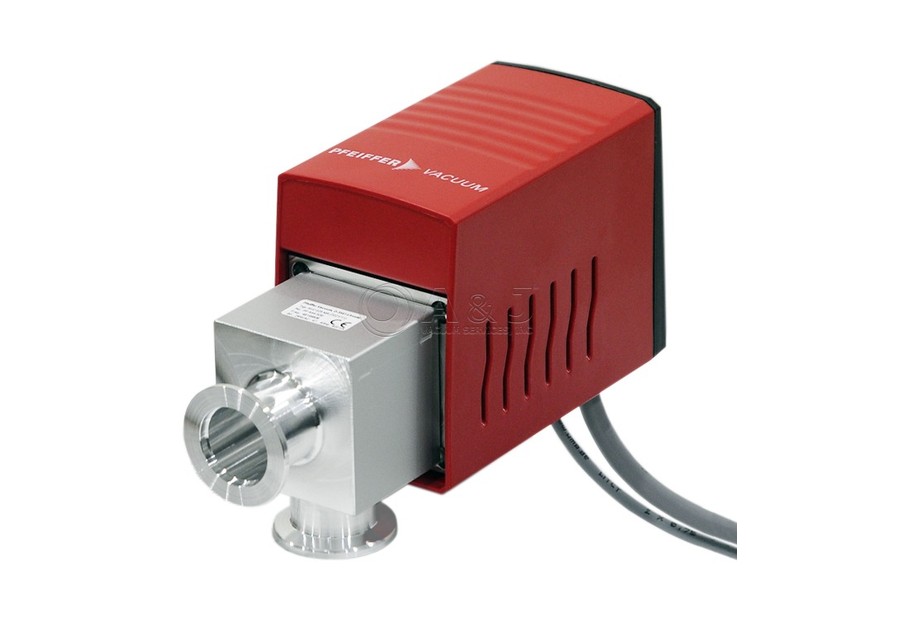

P/N PT445413-T

Байпасный комплект ASM 340, версия США

Опция байпаса для ускорения откачки при работе с внешней системой. Европейская версия имеет P/N PT445411-T. Требуется подходящая интерфейсная конфигурация; напряжение и комплект кабелей проверяют до заказа.

ASM 340US 115 Вбайпас

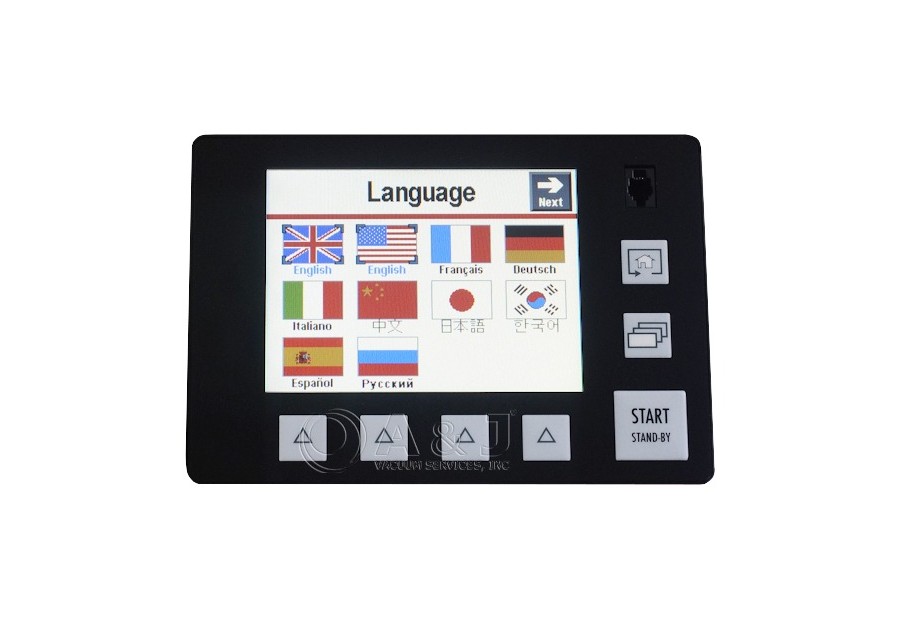

P/N 122446S

Сенсорная панель ASM 340

Узел индикации и управления. Перед заменой проверяют питание, кабель, контроллер и программную совместимость: отсутствие изображения не всегда означает неисправность самого дисплея.

ASM 340панель управлениясверка ревизии

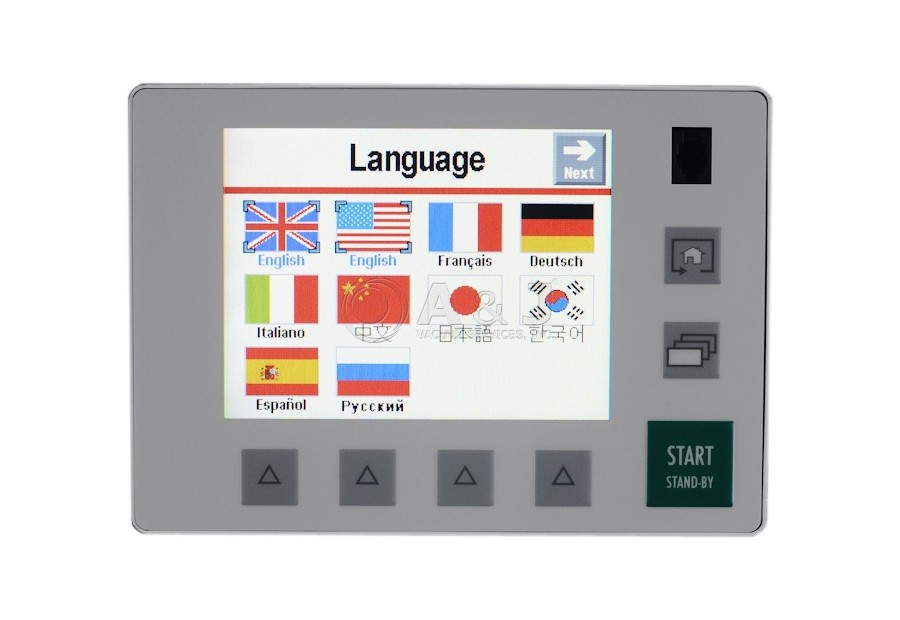

P/N 122445S

Сенсорная панель ASM 310

Панель для определённых конфигураций ASM 310. Каталожные описания связывают её с конкретным P/N прибора, поэтому заказ только по названию модели недопустим.

ASM 310панель управленияпроверить P/N прибора

5. Подтверждённый каталог ASM 340

Ниже приведены позиции из эксплуатационного и сервисного перечней ASM 340. Полный список намеренно разделён на пользовательские аксессуары и внутренние сервисные компоненты: разные категории требуют разного уровня допуска.

Измерение, калибровка и вакуумный блок

Форвакуум, масло и выхлоп

Питание, охлаждение и управление

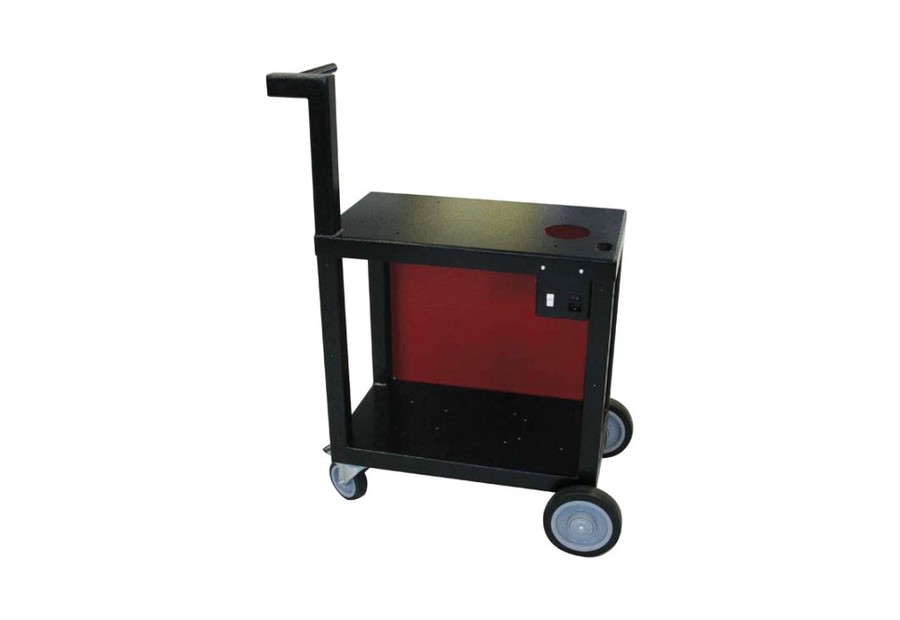

Актуальные аксессуары ASM 340

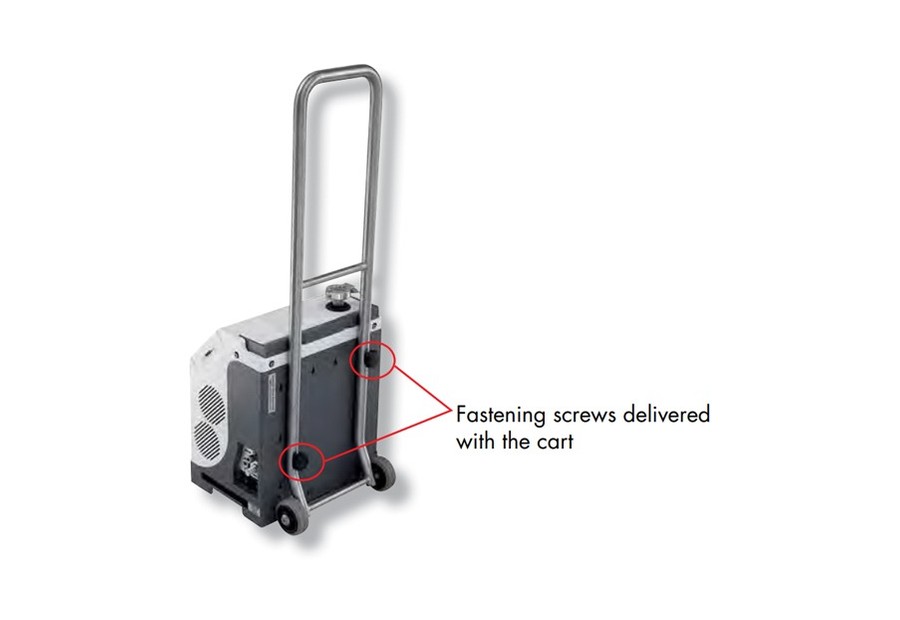

6. Подтверждённые позиции ASM 310

ASM 310 использует часть компонентов, общих с ASM 340, но перенос номера без проверки недопустим. Сервисная документация подтверждает следующие позиции.

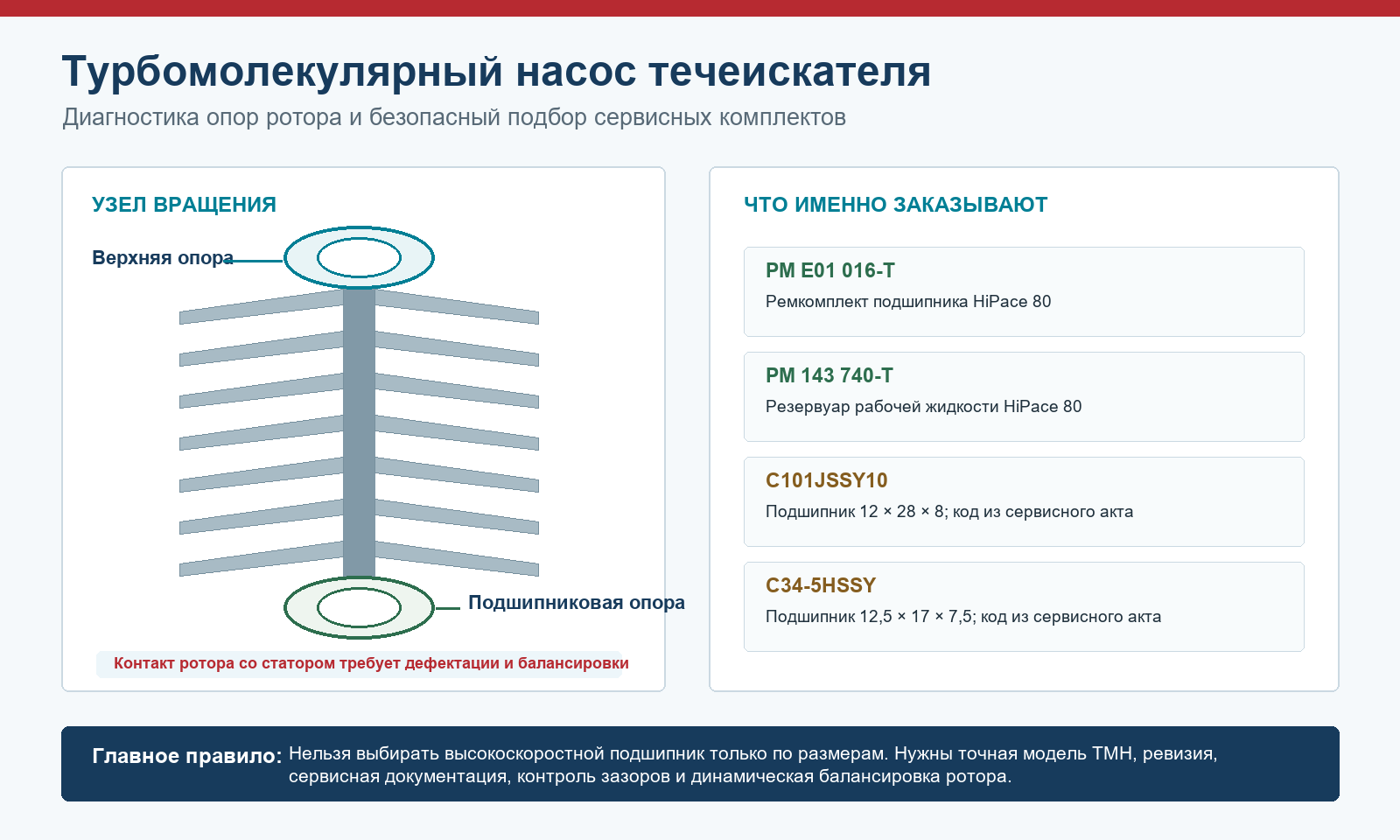

7. Подшипники турбомолекулярного насоса: диагностика, комплекты и границы применимости

Турбомолекулярный насос (ТМН) работает с очень высокой частотой вращения, поэтому его подшипниковый узел нельзя обслуживать как обычный электродвигатель. Размер подшипника сам по себе не определяет допустимую скорость, материал тел качения, сепаратор, преднатяг, смазку, тепловой режим и балансировочные требования. До заказа необходимо установить точную модель насоса, его исполнение и ревизию: в сервисной документации ASM 310 встречается ATH31+ с комплектом RA090261, а в обезличенном акте по другому экземпляру ASM 310 зафиксирован насос AMH 020 HLD.

Что показали обезличенные диагностические материалы

В одном из актов по ASM 310 зафиксированы заклинивание ротора и следы касания ротора о статор. Для восстановления были указаны разборка и дефектация, обработка повреждённых поверхностей, замена подшипников, динамическая балансировка и итоговая проверка. Это принципиально иной объём работ, чем профилактическая замена расходного элемента: установка нового подшипника без контроля геометрии ротора и статора не устраняет причину контакта.

В другом предоставленном акте для ASM 310 перечислены два подшипника: C101JSSY10 размером 12×28×8 мм и C34-5HSSY размером 12,5×17×7,5 мм. Эти обозначения сохранены как исторические сервисные данные. Их актуальная применимость не подтверждена действующей документацией производителя, поэтому ЛИКЛАБ не использует размеры как достаточное основание для заказа.

Сменный резервуар рабочей жидкости HiPace 80 — P/N PM 143 740-T

В сервисной переписке эту позицию нередко называют масляным картриджем турбомолекулярного насоса. Точное наименование Pfeiffer — комплектный резервуар рабочей жидкости (operating fluid reservoir, complete) для HiPace 80. Каталожный номер — PM 143 740-T. По данным производителя комплект содержит резервуар, необходимые уплотнения и поставляется с заводской заправкой рабочей жидкостью TL11.

Этот резервуар обслуживает смазываемую опору ТМН и не относится к маслосистеме пластинчато-роторного форвакуумного насоса. В документации ASM 340 тот же номер встречается для высоковакуумной ступени SplitFlow 50. CRM дополнительно подтверждает заказ PM 143 740-T именно вместе с подшипниковым комплектом HiPace 80. Такое совпадение двух независимых источников позволяет уверенно включить позицию в справочник, но не отменяет проверки конкретной ревизии насоса.

Последовательность ремонта ТМН после заклинивания

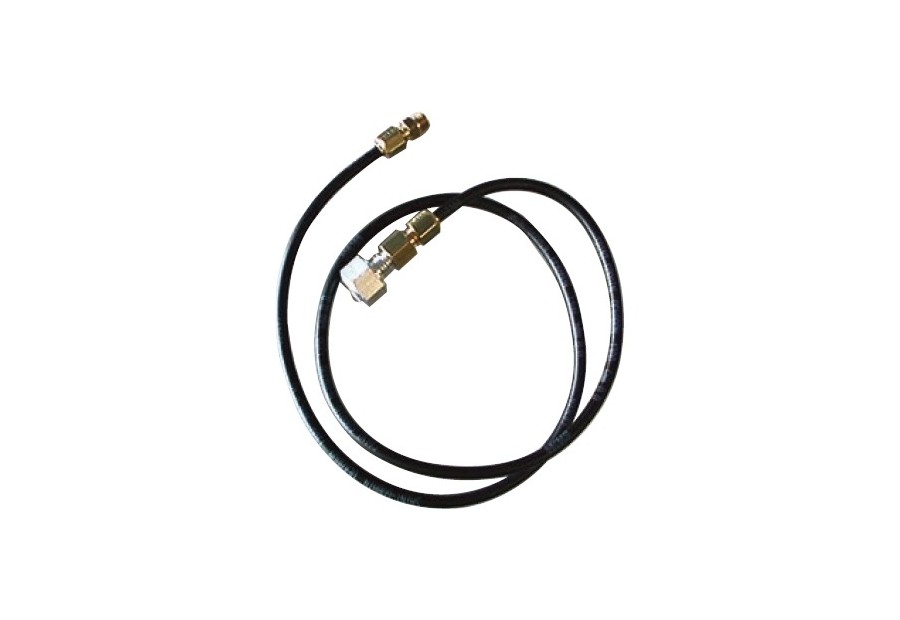

8. ASM 142, ASM 142 S и ASM 1002: как работать с наследуемой номенклатурой

Для приборов прежних поколений особенно важна фиксация установленного узла. За годы эксплуатации в них могли заменить ячейку, внутреннюю течь, клапаны, панель, насос или кабельную сборку. Поэтому в таблице ниже приведены только позиции, подтверждённые руководствами и каталогами, без предположений о полной взаимозаменяемости.

9. Фильтры, уплотнения, щупы и распылители

Фильтр защищает течеискатель, но одновременно создаёт сопротивление потоку. Слишком мелкий, загрязнённый или неверно установленный элемент увеличивает время отклика, снижает эффективную скорость откачки и может имитировать неисправность насоса. Поэтому размер поры выбирают под загрязнение процесса, а не по принципу «чем меньше, тем лучше».

Для стандартных щупов ASM 310 в сервисном перечне также встречаются иглы и насадки: A459882 (0,3 мм), A461716 (0,35 мм), жёсткие наконечники 108242S/108243S, гибкие 108883S/108884S и комплект фильтров с уплотнениями A459858. Эти позиции следует заказывать по точной конструкции щупа.

10. Что считать расходником и когда менять

Расходный характер детали определяется не только сроком. Фильтр может потребовать ранней замены из-за процесса, нить — после нарушения эмиссии, а калиброванная течь — не «вырабатывается» как фильтр, но требует периодической метрологической оценки и корректных параметров.

В руководстве ASM 340 интервалы зависят от условий эксплуатации: для масляного насоса и маслоотделителя тяжёлый режим сокращает период обслуживания; фильтры щупа контролируют значительно чаще; внутреннюю течь периодически рекалибруют. Интервал нельзя переносить механически на другой процесс: пыль, растворители, вода и длительная работа меняют реальную нагрузку.

11. Что прислать в ЛИКЛАБ для точного заказа

12. Поставка и ремонт в лаборатории ЛИКЛАБ

Лаборатория контроля герметичности ЛИКЛАБ поставляет оригинальные запасные части и расходные компоненты для течеискателей Pfeiffer/Adixen ASM и использует оригинальные компоненты при выполнении ремонтных работ. Совместимость, комплектность и применимость проверяются до поставки по данным конкретного прибора.

Типовой цикл сервисной работы включает:

1. входную диагностику и фиксацию исходного состояния;
2. анализ журнала, вакуумной динамики, фона, эмиссии и калибровки;
3. локализацию неисправного узла измерением, а не предположением;
4. сверку P/N и ревизии запасной части;
5. чистую замену, восстановление соединений и контроль момента затяжки;
6. проверку вакуумной герметичности и работоспособности клапанов/насосов;
7. настройку Pirani, анализатора и параметров внутренней течи при необходимости;
8. калибровку и контроль отклика на проверенной внешней течи;
9. приёмочный протокол с указанием выполненных работ.

Полезные страницы ЛИКЛАБ

• Запасные части для гелиевых течеискателей ASM
• Техническое обслуживание и ремонт течеискателей
• Калиброванные течи для Pfeiffer/Adixen ASM
• Руководство по эксплуатации ASM 340
• Инструкция по техническому обслуживанию ASM 340
• Инструкция по техническому обслуживанию ASM 142/142 S
• Руководство ASM 1002

13. Источники и границы справочника

1. Pfeiffer Vacuum. ASM 340 Leak Detector — Operating Instructions. Перечень применимых исполнений, безопасность, эксплуатация, аксессуары, технические характеристики.
2. Pfeiffer Vacuum. ASM 340 — Maintenance Instructions, документ 128863M. Сервисные позиции E/F/G/H/J, регламент, разборка и контроль после обслуживания.
3. Pfeiffer Vacuum. ASM 310 — руководство по эксплуатации и сервисные главы A–G. Измерительные узлы, насосы, клапаны, уплотнения, аксессуары и каталожные номера.
4. Adixen/Pfeiffer ASM 142 и ASM 142 S — техническое обслуживание. Анализатор, катоды/коллектор, клапаны и внутренняя калиброванная течь.
5. Adixen ASM 1002 — руководство по эксплуатации. Адаптеры, распылители, фильтры, щуповые расходники и сервисная практика.
6. Pfeiffer Vacuum — Product Leaflet ASM 340. Исполнения Wet/Dry/Integrable и технический контекст модели.
7. Pfeiffer Vacuum. HiPace 80 for TCP 350 — datasheet. Текущая позиция PM E01 016-T, Repair kit 1, bearing for HiPace 80.
8. Pfeiffer Vacuum. Operating fluid reservoir for HiPace 80 — datasheet. Комплект PM 143 740-T, состав уплотнений и заводская заправка TL11.
9. Предоставленный каталог Leak Detector Accessories. Использован как вторичный источник изображений и перекрёстной проверки номеров; цены и складские статусы из него не переносились.
10. Обезличенные диагностические акты и сервисные заявки. Использованы для описания реальных сочетаний неисправностей и запрошенных компонентов. Персональные данные, серийные номера, коммерческие условия и сведения о заказчиках не публикуются; совместимость подтверждается отдельно.

Материал подготовлен как инженерный справочник. Производитель может менять комплектацию, обозначения и доступность без уведомления. Перед заказом применяется документация, актуальная для полного P/N и S/N конкретного прибора. Товарные знаки принадлежат их правообладателям.
