HPM 4/5/6 в наличии
Портативный вакуумметр Teledyne Hastings HPM 4/5/6 находится в наличии на складе ЛИКЛАБ. Можно подобрать датчик под рабочий диапазон, согласовать присоединение к криогенному резервуару и получить консультацию по измерению остаточного давления в вакуумной изоляции.
Прибор предназначен для выездной диагностики, сервисных работ и периодического контроля вакуумной рубашки стационарных резервуаров, транспортных цистерн и другого криогенного оборудования.
Teledyne Hastings HPM 4/5/6 — переносной цифровой измеритель вакуума, работающий с термопарными преобразователями DV-4, DV-5 и DV-6. Один электронный блок охватывает несколько практических диапазонов: от контроля сравнительно высокого остаточного давления до измерений в области глубокого вакуума, характерной для исправной вакуумной теплоизоляции.
Зачем измерять вакуум в криогенном резервуаре
Криогенный сосуд обычно выполнен как двухстенная конструкция. Между внутренней ёмкостью и наружной оболочкой создаётся вакуум, снижающий конвективную и газовую составляющие теплопереноса. Рост остаточного давления в межстенном пространстве повышает теплоприток, ускоряет испарение продукта и может указывать на негерметичность, газовыделение материалов или снижение эффективности откачки.
Переносной вакуумметр удобен тем, что не требует постоянной установки отдельного контроллера на каждом резервуаре. Специалист подключает совместимую лампу, выбирает её тип на приборе и получает цифровое значение в требуемых единицах. Такой формат полезен при приёмке оборудования, плановом обслуживании, поиске причин повышенного испарения и проверке результата восстановления вакуумной изоляции.
Принцип измерения и выбор датчика

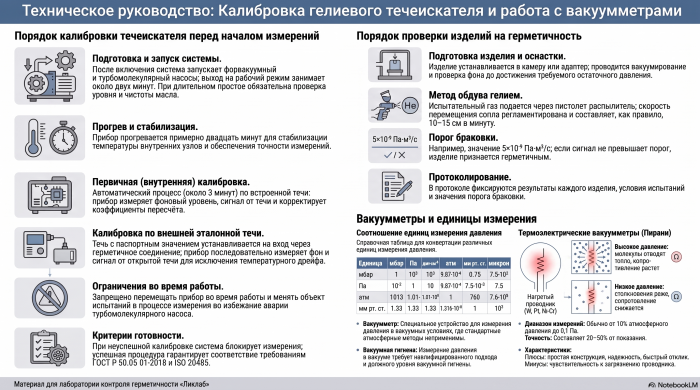

DV-4, DV-5 и DV-6 относятся к термопарным вакуумным датчикам. Нагреваемый чувствительный элемент отдаёт тепло окружающему газу, а интенсивность теплоотвода зависит от давления. Электронный блок преобразует сигнал лампы в показание давления. Метод устойчив и удобен для производственных измерений, но результат зависит от типа газа, состояния чувствительного элемента, чистоты соединения и правильности выбранной характеристики датчика.

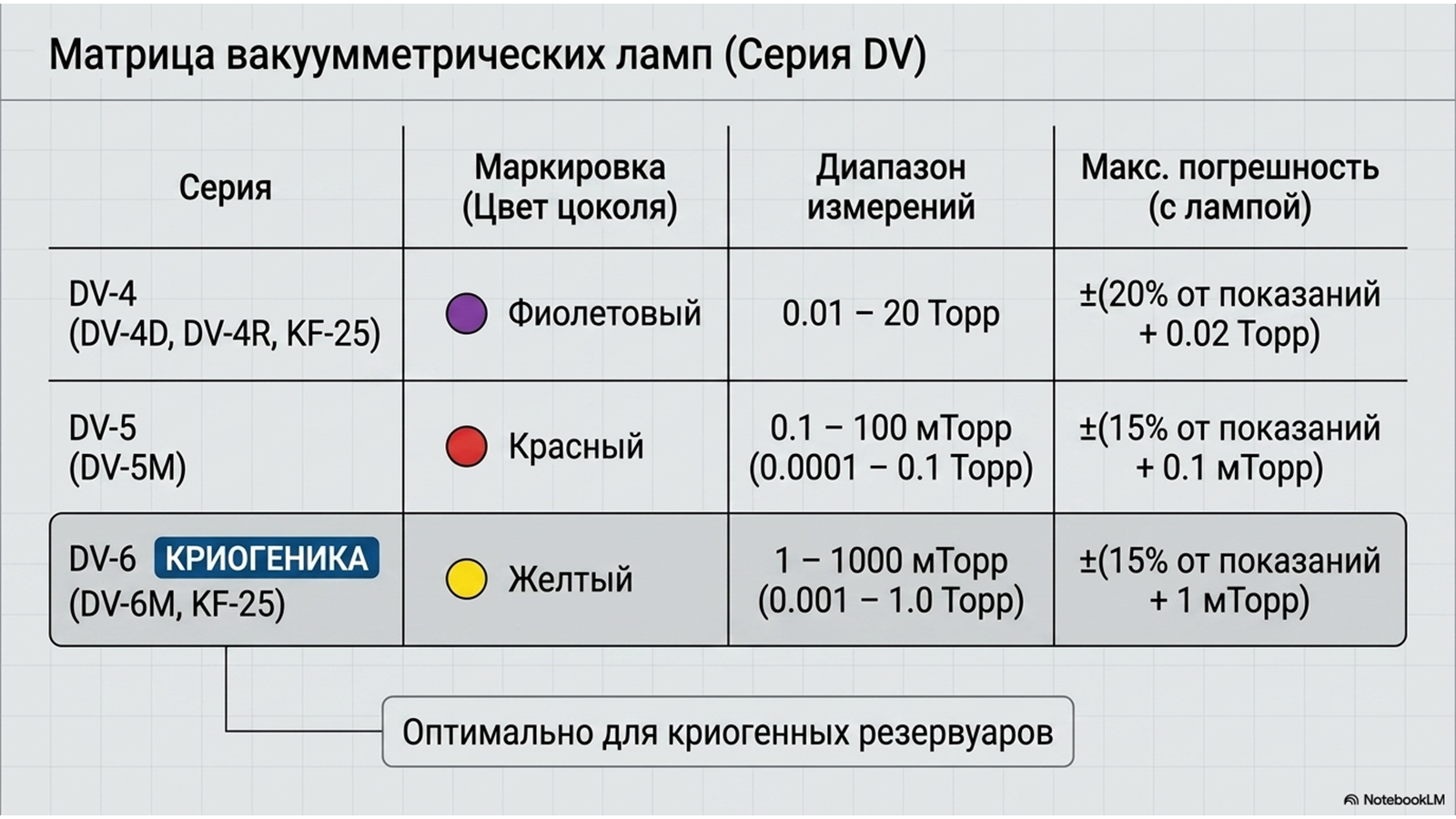

| Датчик | Диапазон по руководству | Максимальная погрешность с рабочим датчиком | Доступные единицы |
|---|---|---|---|
| DV-4 | 0,01–20 Torr | в диапазоне 0,01–10 Torr: ±(20% показания + 0,02 Torr) | Torr, mbar, Pa |
| DV-5 | 0,1–100 mTorr | в диапазоне 0,0001–0,1 Torr: ±(15% показания + 0,0001 Torr) | mTorr, µbar, Pa |
| DV-6 | 0,001–1,0 Torr | ±(15% показания + 0,001 Torr) | mTorr, mbar, µbar, Pa |
DV-4 подходит для задач с более высоким остаточным давлением. DV-5 ориентирован на область до 100 mTorr. DV-6 охватывает 0,001–1,0 Torr и удобен для контроля состояния вакуумной изоляции. Перед измерением необходимо проверить маркировку лампы и выбрать соответствующий тип в меню: применение неверной характеристики делает числовой результат недостоверным.
Точность с эталонным датчиком
Руководство отдельно приводит характеристики при использовании эталонной лампы. Для DV-6 указано ±(15% показания + 0,003 Torr), для DV-4 — ±(20% показания + 0,04 Torr), для DV-5 — ±(15% показания + 0,0002 Torr). Эти значения нельзя механически переносить на любой рабочий датчик: метрологический результат определяется парой «измерительный блок — конкретная лампа» и принятой процедурой проверки.
Практический вывод. Для сравнимости измерений фиксируют тип и серийный номер датчика, выбранные единицы, условия подключения и дату проверки. Прибор должен быть прогрет и стабилизирован в соответствии с руководством, а соединение — чистым и герметичным.
Питание, размеры и условия эксплуатации
| Параметр | Значение |
|---|---|
| Питание | батарея 9 V или внешний источник 5,5–9,5 VDC |
| Автономная работа | более 30 часов от щелочной батареи 9 V |
| Рабочая температура, щелочная батарея | −18…+55 °C |
| Рабочая температура, литиевая батарея | −20…+60 °C |
| Работа от внешнего питания | −20…+70 °C |
| Габариты измерительного блока | 85 × 144 × 36 мм |
| Масса измерительного блока | около 0,3 кг |
| Кабель датчика | около 0,6 м |

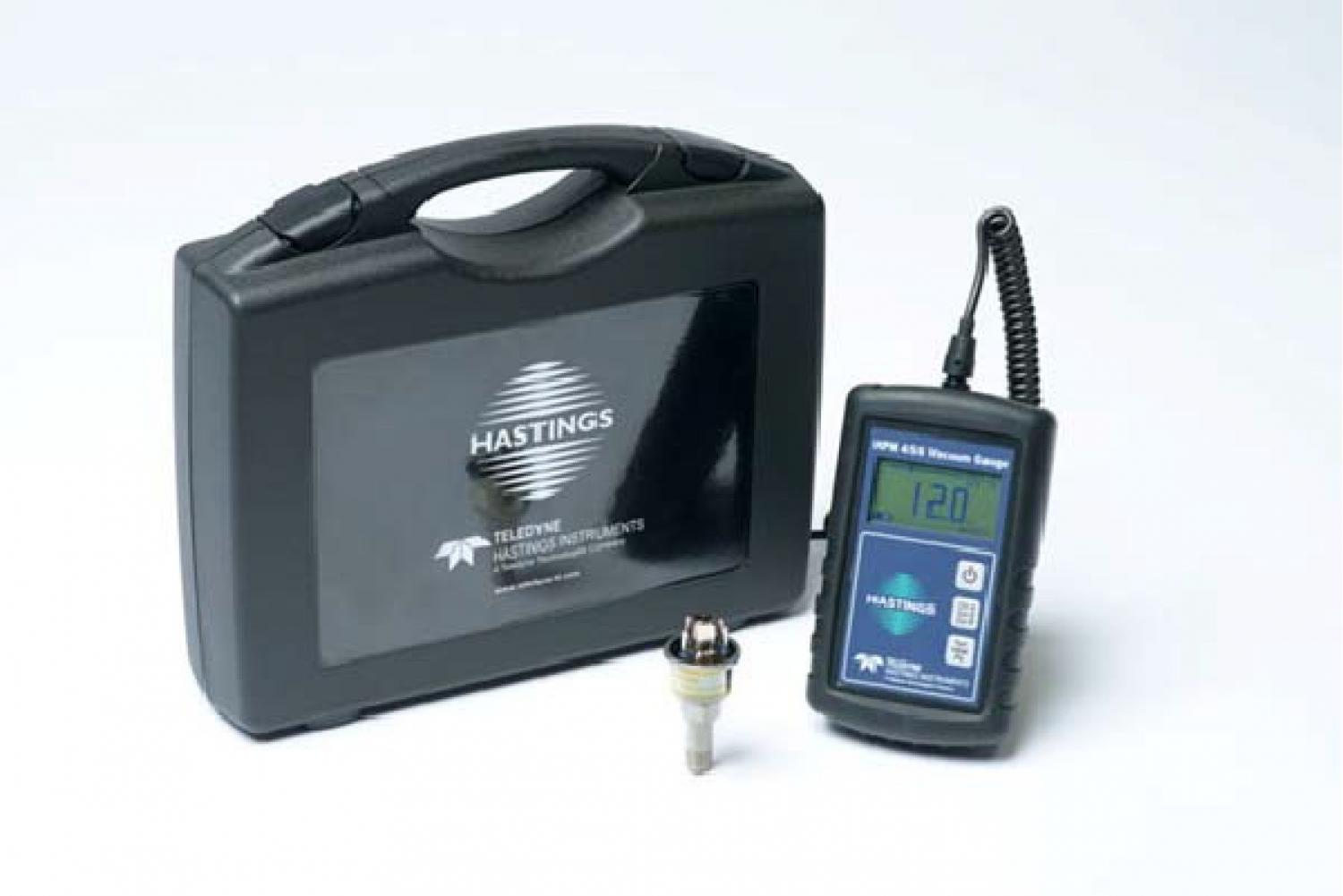

Компактный корпус, питание от стандартной батареи и защитный транспортировочный кейс делают HPM 4/5/6 подходящим для выездной работы. Индикатор состояния батареи помогает избежать ошибочного измерения при недостаточном питании, а выбор единиц упрощает сопоставление результата с технологической документацией.
Быстрый запуск
- Проверить корпус, разъём, кабель и датчик. Не использовать компоненты с механическими повреждениями или загрязнёнными контактами.
- Установить исправную батарею 9 V либо подключить внешний источник в пределах 5,5–9,5 VDC.
- Присоединить лампу, удерживая разъём за корпус. Не тянуть датчик или штекер за кабель.
- Установить датчик в измерительный порт с подходящим вакуумным уплотнением. Соединение не должно создавать паразитную течь.

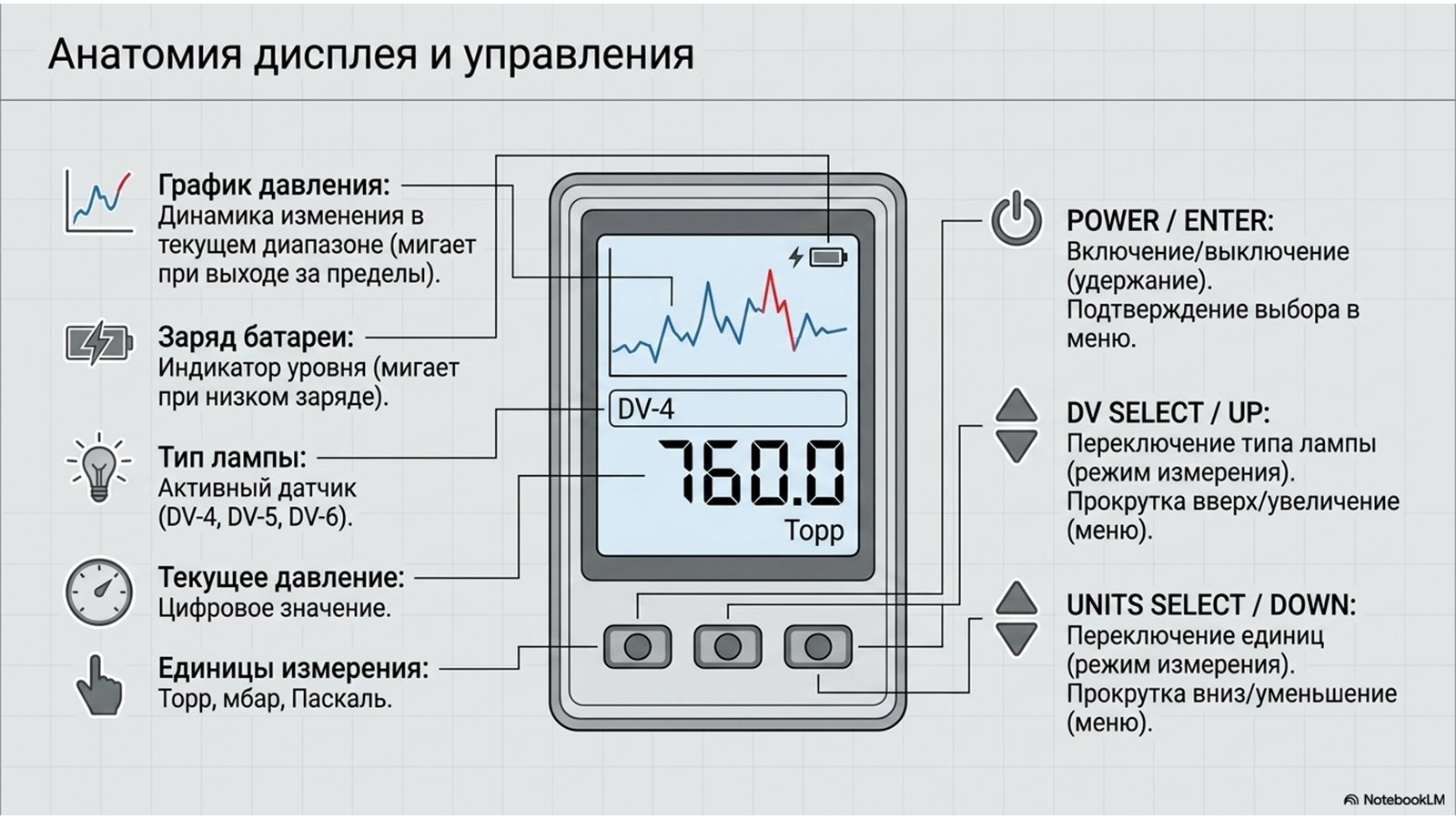

- Включить прибор, выбрать DV-4, DV-5 или DV-6 и задать необходимые единицы.
- Дождаться стабилизации показаний. При сравнительных измерениях сохранять одинаковую последовательность, время выдержки и положение датчика.
Калибровка и проверка показаний
Руководство предусматривает работу как с установленными в системе, так и с эталонными лампами. Перед регулировкой важно исключить простые причины расхождения: неверно выбранный тип датчика, плохой контакт, загрязнение, нестабильное давление, разряженную батарею и негерметичное присоединение. Регулировку выполняют только при воспроизводимом опорном давлении и в порядке, указанном для выбранной серии лампы.
Для ответственных измерений полезно проводить периодическое сравнение с рабочим эталоном и документировать результат. Если прибор используется для решения о пригодности вакуумной изоляции, критерий приемки должен быть установлен технической документацией на резервуар или утверждённой методикой, а не только общим диапазоном прибора.
Принадлежности и варианты присоединения
| Серия | Исполнение | Обозначение |
|---|---|---|
| DV-4 | DV-4D | 55-19 |
| DV-4 | DV-4R | 55-19R |
| DV-4 | DV-4D-KF-25 | 55-266 |
| DV-4 | DB-16D | 55-101 |
| DV-5 | DV-5M | 67-6 |
| DV-5 | DB-18 | 55-103 |
| DV-6 | DV-6M | 55-38 |
| DV-6 | DV-6-KF-25 | 55-267 |
| DV-6 | DB-20 | 55-104 |
При подборе учитывают диапазон давления, тип вакуумного порта, доступность места и требования к обслуживанию. Исполнения KF-25 упрощают подключение к распространённой вакуумной арматуре, но само соединение должно быть чистым, правильно отцентрированным и рассчитанным на рабочие условия системы.
Безопасность и сохранение ресурса
Не тяните датчик за кабель. При отсоединении держитесь за корпус штекера. Не допускайте контакта пластикового корпуса с агрессивными растворителями и химикатами. Используйте датчик только совместимого типа. Ремонт и внутренняя регулировка должны выполняться квалифицированным персоналом.
Термопарная лампа чувствительна к загрязнению и механическому обращению. Масляный аэрозоль, конденсат или продукты процесса изменяют теплообмен и могут вызвать дрейф. В криогенных системах перед подключением важно убедиться, что измерительный порт безопасен, не находится под избыточным давлением и не создаёт риска выброса холодного продукта.
Соответствие требованиям электромагнитной совместимости
В руководстве приведены испытания по EN 61326 и EN 55011, а также проверки устойчивости по IEC 61000-4-2 и IEC 61000-4-3. Это характеризует электронный блок как промышленное измерительное средство, однако пользователь всё равно должен избегать прокладки кабеля рядом с мощными коммутационными цепями и источниками сильных электромагнитных помех.
Как интерпретировать результат на криогенном оборудовании
Одно числовое значение само по себе не описывает состояние всей теплоизоляционной полости. Давление в контрольном патрубке может отличаться от среднего давления в межстенном пространстве из-за проводимости тракта, локальной температуры и места установки датчика. Поэтому наиболее полезен не случайный одиночный замер, а повторяемая серия измерений по одной процедуре: одинаковый датчик, одно присоединение, сопоставимое температурное состояние и заданное время выдержки.
Если давление стабильно и соответствует технологическому критерию, результат используют как подтверждение работоспособности вакуумной изоляции. Медленный устойчивый рост между периодическими проверками может указывать на накопление газовой нагрузки или деградацию изоляции. Быстрое изменение после подключения требует сначала проверить герметичность измерительной линии, клапан и уплотнение. Лишь после исключения внешней течи переходят к диагностике самого резервуара.
На тёплом и холодном оборудовании показания могут различаться. Охлаждение изменяет сорбцию и конденсацию газов на внутренних поверхностях, поэтому сравнивать следует измерения, выполненные при сопоставимом состоянии установки. Для приёмочных и арбитражных работ условия замера, тип датчика, единицы, время стабилизации и температура должны быть зафиксированы в протоколе.
Диагностика нестабильных или неожиданных показаний
| Наблюдение | Что проверить | Практическое действие |
|---|---|---|
| Показание не соответствует ожидаемому диапазону | выбранную серию DV, единицы и маркировку лампы | повторно выбрать правильный датчик и единицы, затем дождаться стабилизации |
| Значение медленно дрейфует | температурное состояние, загрязнение, газовыделение и герметичность соединения | очистить и пересобрать вакуумное соединение, повторить замер по одинаковой выдержке |
| Показание скачет при движении кабеля | разъём, провод и контактные элементы | прекратить измерение и заменить повреждённый кабель или датчик |
| Прибор выключается или тускнеет дисплей | состояние батареи и параметры внешнего источника | установить исправную батарею 9 V либо проверить напряжение 5,5–9,5 VDC |
| Разные лампы дают несопоставимый результат | их состояние, историю загрязнения и метрологическую проверку | сравнить с эталонным датчиком при воспроизводимом опорном давлении |
Не следует компенсировать регулировкой неизвестную течь или загрязнение. Сначала устраняют физическую причину нестабильности, затем подтверждают показание на известном давлении. Такой порядок предотвращает ситуацию, когда прибор формально настроен, но систематически ошибается в рабочей точке.
Как подобрать комплект HPM 4/5/6
Для контроля вакуумной изоляции выбор начинается не с электронного блока, а с ожидаемого диапазона давления и присоединения резервуара. Если задача сосредоточена в области глубокого вакуума, рассматривают DV-6. Для диапазона до 100 mTorr применим DV-5. Для более высокого остаточного давления и технологической откачки подходит DV-4. При необходимости охватить несколько режимов один блок HPM 4/5/6 комплектуют несколькими совместимыми лампами.
Второй вопрос — механическое присоединение. Варианты DV-4D-KF-25 и DV-6-KF-25 удобны при наличии стандартизованного порта KF-25. Для иной арматуры подбирают переходник с минимальным внутренним объёмом и достаточной вакуумной проводимостью. Длинная или узкая линия увеличивает время установления показаний и может скрывать быстрые изменения давления.
Третий вопрос — эксплуатационная готовность. Для выездного комплекта полезны защитный кейс, запасная батарея, проверенный кабель, чистые центрирующие кольца и краткая рабочая инструкция с закреплёнными единицами. ЛИКЛАБ может помочь согласовать комплект, проверить совместимость с портом резервуара, выполнить измерения на объекте и обучить персонал корректной процедуре контроля.

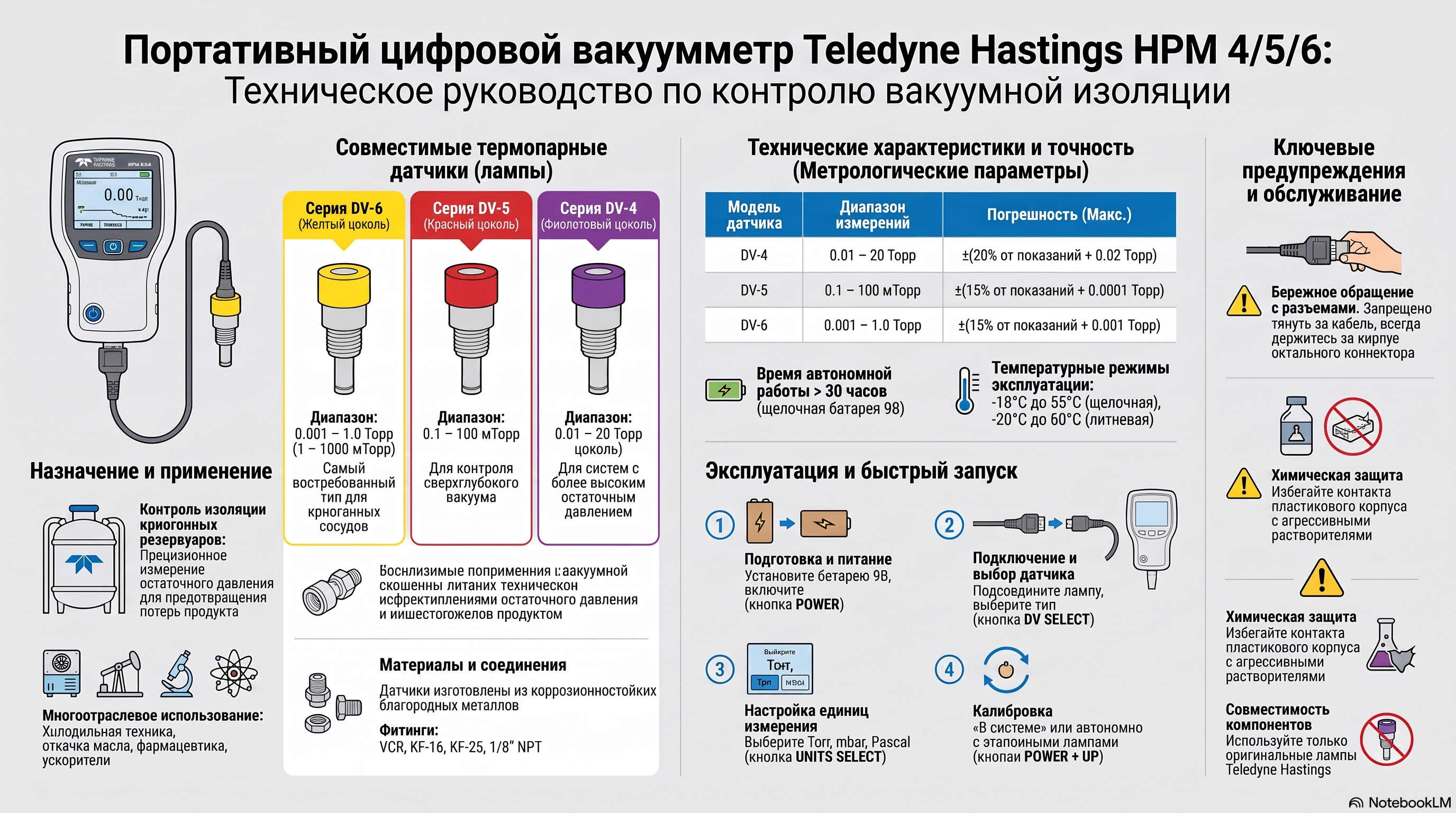

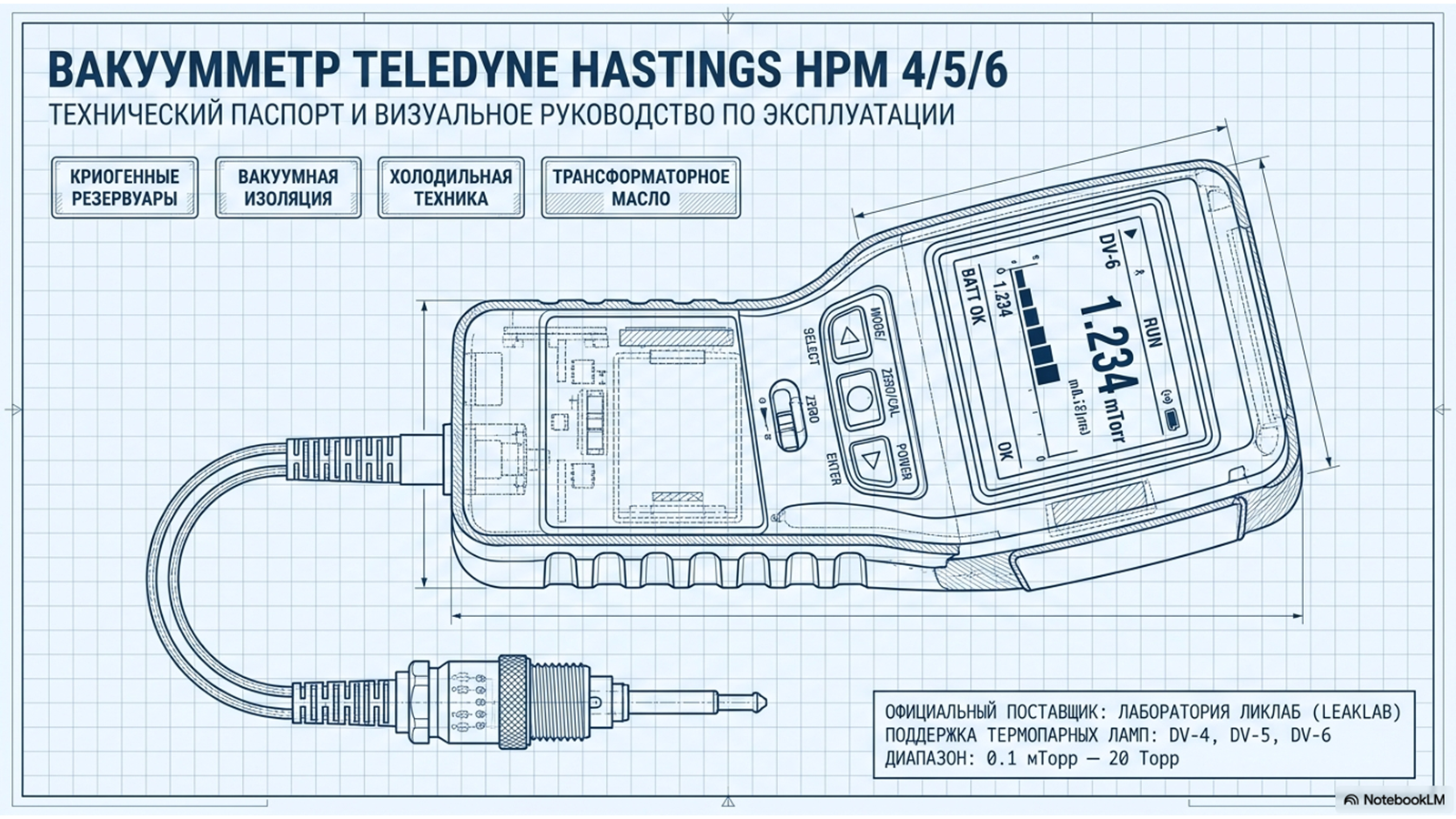

Подробная техническая презентация
Слайды систематизируют назначение прибора, различия датчиков DV-4, DV-5 и DV-6, порядок работы, калибровку и меры безопасности. Материал опубликован в исходном виде, сформированном по двум техническим источникам.
