Портативный гелиевый течеискатель «Гелийком»
Уважаемые коллеги, мы будем рады организовать для вашего предприятия участок контроля герметичности «под ключ». В состав решения входит поставка гелиевого течеискателя с штатной оснасткой, подготовка персонала с последующей аттестацией с правом выдачи заключений, а также сервисное сопровождение, включающее регламентное техническое обслуживание и поставку/замену запасных частей. Такой подход обеспечивает непрерывность цикла «испытание — анализ — заключение», снижение рисков простоев и воспроизводимость результатов.

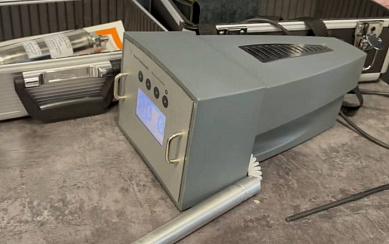

Назначение и преимущества портативного течеискателя «Гелийком»
Для оперативной локализации дефектов применяется портативный щуповой течеискатель «Гелийком». Компоновка прибора ориентирована на мобильную эксплуатацию: малая масса и габариты позволяют свободно перемещаться по изделию без стационарного стенда и проводить обследование в любой доступной точке. Щуповой метод обеспечивает работу в реальном времени благодаря малой длине пробоотборного тракта, что снижает запаздывание отклика и повышает контраст сигнала.
Принцип действия и чувствительность
Принцип действия «Гелийком» основан на методе теплопроводности газа. Измерительный модуль регистрирует изменение теплопроводности газовой смеси при поступлении контрольного газа в зону датчика; чувствительность ориентирована на гелий благодаря его существенно более высокой теплопроводности по сравнению с воздухом. Практическая чувствительность соответствует порогу обнаружения порядка 0,1 об.% He у места дефекта, что эквивалентно эффективному диаметру течи ≈ 20 мкм при типовых перепадах давлений. Достигается уверенное выявление негерметичных резьбовых соединений, прокладок и уплотнительных узлов на опрессованных системах.
Методика применения и критерии контроля
Контроль проводится при рабочем давлении проверяемого изделия. Для метрологической настройки используется образцовый имитатор утечки 100% He; в ходе калибровки фиксируются время обнаружения и стабильность показаний, что позволяет корректно задать параметры поиска на объекте. Для функциональной проверки перед выходом на линию допускается кратковременная подача 100% гелия на вход щупа (экспресс-тест), что не заменяет периодической поверки.
Корректность контроля обеспечивается соблюдением критериев приёмки/отбраковки: порог браковки по объёмной доле He, концентрация контрольного газа в полости/магистрали, испытательное давление, время выдержки у подозрительного участка, характеристики щупа и фильтрации, а также верификация чувствительности по стандартной утечке. Дополнительно используется датчик давления контрольного газа для документирования условий и предотвращения ложных срабатываний.
Область применения и условия эксплуатации
«Гелийком» применим для трубопроводных и распределительных систем: контуры тёплых полов, линии полива и орошения, системы снеготаяния и другие опрессованные коммуникации, где возможно использование гелия в качестве трассировочного газа. Гелий выбран как индикаторный газ ввиду инертности, нетоксичности и невзрывоопасности; естественный фон в атмосфере составляет около 5 ppm. Конструктивная устойчивость прибора обеспечивает работу в предусмотренных паспортом диапазонах температуры и относительной влажности; изменение ориентации в пространстве на показания не влияет. Измерения выполняются непрерывно и автоматически, текущая объёмная доля He отображается на графическом дисплее; интерфейс обеспечивает быструю настройку режимов и порогов сигнализации.
Электропитание и безопасность
Электропитание реализовано раздельно: блок питания с элементами искровзрывозащиты размещён отдельно от измерительной части, что повышает безопасность и упрощает размещение в зоне испытаний. Встроенный контроль уровня питания обеспечивает сигнализацию разряда и переход в безопасный режим при напряжении 4,4 В, исключая искажения показаний при недостаточном напряжении. Питание измерительной части — от 4 аккумуляторов ёмкостью ≥ 2400 мА·ч.
Комплектация портативного набора
- Течеискатель-газоанализатор, настроенный на регистрацию концентрации гелия.
- Щуп для течеискателя.
- Зарядное устройство.
- Редуктор гелиевый 0–10 бар с манометрами.
- Быстроразъёмное соединение на трубку заправки объекта.
- Кейс для хранения оборудования.
- Защитный кожаный чехол.
- Комплект эксплуатационной документации.
- Учебное пособие по организации процесса контроля герметичности.
Технологическая последовательность работ
- Подготовка объекта: очистка поверхностей и раскрытие потенциальных мест течей.
- Проверка работоспособности комплекта по индикации потока от источника гелия.
- Установка изделия на оснастку, подключение линии подачи гелия и, при необходимости, линии вакуумирования; подбор редуктора по испытательному давлению.
- Заполнение полостей контрольной средой, доведение до испытательного давления, фиксация давления поверенным манометром, сканирование поверхностей щупом.
- Сканирование при скорости 0,10–0,15 м/мин и зазоре ≤ 5 мм. При превышении установленного порога отмечаются и уточняются зоны негерметичности.
- Повторная проверка по эталонной течи, сброс испытательного давления и оформление результатов контроля.
Режимы и функции течеискателя
- Обнуление фонового уровня He.
- Настройка по эталонному источнику гелия.
- Очистка пробы через быстросменный фильтр.
- Отбор пробы электровакуумным насосом для повышения чувствительности на слабых сигналах.
Метрологический статус и эталонные течи
Комплект «Гелийком» относится к СТО (специальному технологическому оборудованию), является индикаторным прибором и не подлежит поверке органами метрологического контроля. Для проверки работоспособности и количественной оценки чувствительности применяются эталонные гелиевые течи. Калиброванный эталон течи БГ обеспечивает воспроизводимый поток 10⁻³–10⁻⁵ Па·м³/с за счёт капиллярного ограничителя в герметичном корпусе и стабильно работает в атмосферных и вакуумных схемах при питании от редуктора. Характеристики подтверждены протоколом калибровки с прослеживаемостью к государственным эталонам; в паспорте указаны номинал, условия применения и неопределённость. Решение удобно для ежедневной верификации чувствительности и включения контрольного шага в технологический цикл без потери производительности.
Основные технические характеристики
| № | Параметр | Значение | Описание |
|---|---|---|---|
| 1 | Модель прибора | Комплект для поиска течей «Гелийком» | Для локализации дефектов способом щупа |
| 2 | Тип измерений | Непрерывный анализ наличия гелия | Сенсор не отравляется гелием, работает при комнатной температуре, без нагрева |
| 3 | Защитный чехол | В комплекте | Кожаный чехол для защиты от падений, влаги и загрязнений |
| 4 | Индицируемая концентрация He | 0,1–100% об. | Допускается индикация >100% в индикаторном режиме для повышения чувствительности на низких концентрациях |
| 5 | Время выхода на режим | 30 с | Быстрый старт измерений |
| 6 | Время восстановления | ≤ 10 с | Стабильная работа при повышенном фоне гелия |
| 7 | Масса комплекта с кейсом | ≤ 4 кг | Лёгкое переносное исполнение |
| 8 | Масса течеискателя | ≤ 0,7 кг | Эргономичная работа оператора |
| 9 | Габариты комплекта с кейсом | 300 × 200 × 100 мм | Компактное хранение и транспорт |
| 10 | Габариты течеискателя | 120 × 90 × 58 мм | Доступ к труднодоступным зонам |
| 11 | Время автономной работы | ≥ 4 часов | Непрерывные испытания без пауз на заряд |
| 12 | Диапазон рабочих температур | −20…+45 °C | Контроль в расширенном климатическом диапазоне |
Способ гелиевого щупа

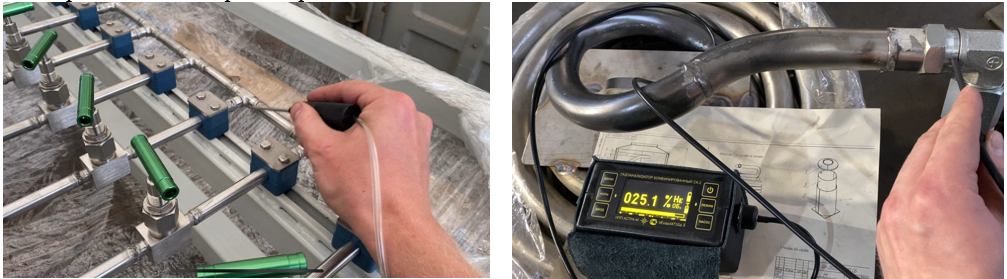

Метод гелиевого щупа позволяет установить расположение дефекта непосредственно в процессе контроля. Объект заполняется гелием либо гелиево-воздушной смесью до давления, превышающего атмосферное. Специальным щупом, подключённым к течеискателю гибким шлангом, сканируется наружная поверхность. При наличии сквозного дефекта гелий поступает через щуп в измерительную часть течеискателя, обеспечивая локализацию. Конструкция насадки щупа адаптирована к профилю поверхности, что повышает точность позиционирования.
Схема контроля (обозначения): 1 — течеискатель; 2 — гелиевый щуп; 3 — объект контроля; 4, 15 — мановакуумметр; 5, 7, 8, 12, 13, 14, 16 — клапаны; 6 — пульт подачи контрольного газа; 9, 11 — вакуумный насос; 10 — контрольная течь.

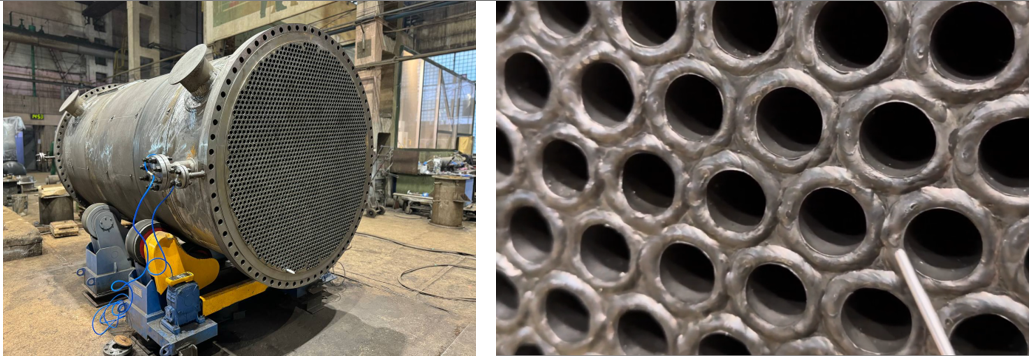

Особенности выполнения контроля
Объект, подготовленный к контролю, при наличии требований может быть предварительно откачан до остаточного давления 700–1400 Па после установки технологической оснастки. Далее течеискатель включается и настраивается; объект заполняется гелием или гелиево-воздушной смесью до давления, установленного КД. Если предварительная откачка невозможна, допускается продувка полости гелием до появления его на выходе. Контроль ведётся со скоростью 10–15 см/мин; щуп должен постоянно соприкасаться с контролируемой поверхностью, необходимо избегать засорения и закупорки. Рекомендуется начинать с нижних участков объекта, переходя к верхним.
Качество поставки и ввод в эксплуатацию
Поставляемые течеискатели — отдельно или в составе стенда — проходят проверку работоспособности и основных характеристик в Санкт-Петербурге. Качество и технические параметры соответствуют техническим условиям завода-изготовителя и значениям, указанным в технической спецификации. Пуско-наладка, ввод в эксплуатацию и обучение (инструктаж) персонала выполняются сотрудниками, аттестованными в области неразрушающего контроля по методу ПВТ (течеискание). Для удобства пользователей доступен курс повышения квалификации «Основы течеискания и вакуумной техники», включающий теорию, практику и методические материалы.
