Комплект масс-спектрометрического течеискателя Leaklab L для организации участка контроля герметичности
Готовое решение для ввода в эксплуатацию участка ПВТ (течеискание) «под ключ»: от поставки оборудования до методик, обучения и метрологического обеспечения. В основе — гелиевый масс-спектрометрический течеискатель ZQJ с селективной регистрацией He (m/z = 4) и выводом результата в Па·м³/с. Комплект укомплектован для работы как для вакуумного способа, так и по щуповому способу, включая сервисные и метрологические аксессуары.
Состав поставки

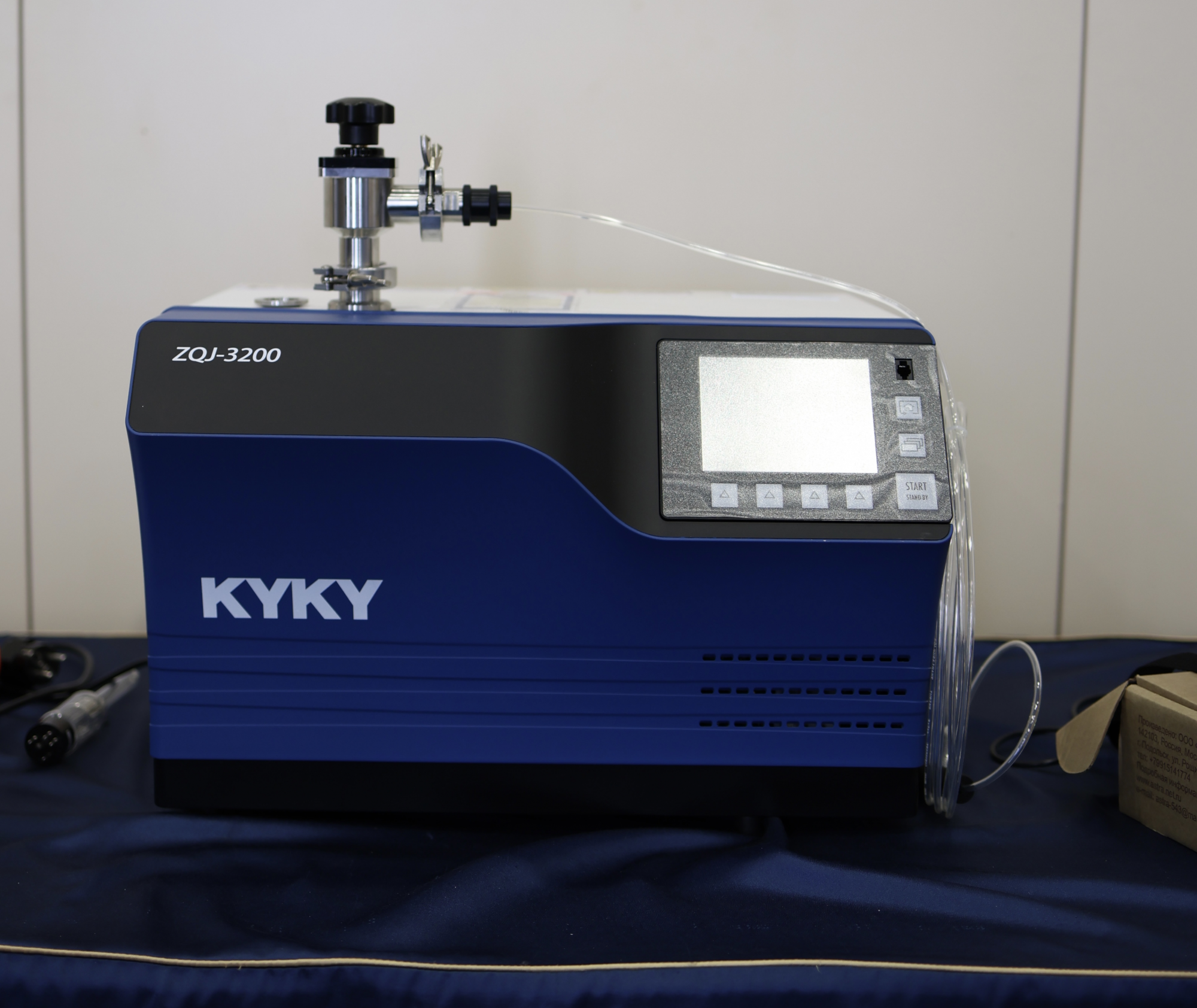

- Течеискатель ZQJ (масс-спектрометрический, гелиевый) с испытательным портом KF-25.
- Первичная поверка течеискателя с регистрацией в АРШИН и комплектом документов.
- Комплект обдува гелием (КОГ) с редуктором для подачи He и быстросъёмами.
- Щуп для локализации утечек, длина 5 м.
- Транспортировочный кофр (защита при выездных работах и пересылке на поверку).
- Эталонная гелиевая течь для внешней калибровки/верификации чувствительности (прослеживаемость к госэталонам).
- Клапан KF-25 на входной порт, переходник П-KF-25 для подключения внешней течи.
- Сильфон вакуумный KF-25, длина 1 м.
Ключевые преимущества
| Характеристика | Техническая реализация / польза |
|---|---|
| Высокая устойчивость к «массивным» течам на пуске | Турбомолекулярный насос Pfeiffer SplitFlow допускает начало вакуумных испытаний при p ≥ 2500 Па, снижая требования к предварительной откачке объекта. |
| Чистая форвакуумная линия | Насос ULVAC GHD-031B с магнитной муфтой и клапаном обратного потока предотвращает попадание масляного аэрозоля в объект и в корпус прибора. |
| Двойной контроль вакуума | Ионизационный датчик в анализаторе и Пирани (Pfeiffer) на входе обеспечивают корректные блокировки и защиту источника ионов. |
| Низкий фон и стабильность нуля | Схема «противотока» и кинематическое разделение трактов исключают прямой проход газов через анализатор; иридиевые катоды служат 5–7 лет. |
| Готовность к линии | Интерфейсы RS-232 (D-Sub 9) и I/O (D-Sub 37), архивирование и мониторинг потока в реальном времени; сенсорный интерфейс с возможностью выноса. |
| Комплексная поддержка | Курс повышения квалификации «Основы течеискания и вакуумной техники», выездной сервис, ЗИП и методическая поддержка. |
Зачем нужна первичная поверка
Первичная поверка фиксирует исходное метрологическое состояние течеискателя и обеспечивает прослеживаемость к государственным эталонам. Это даёт оператору и заказчику юридически значимые результаты, корректные критерии приёмки/браковки и базовую точку для контроля дрейфа нуля и стабильности чувствительности. Рекомендуется:
- перед вводом в работу — верификация по стандартной течи и фиксация времени отклика и фона;
- в протоколе указать условия (T, RH, давление), номинал и неопределённость эталонной течи, схему подключения;
- для щупового поиска выдерживать скорость 0,10–0,15 м/мин и зазор ≤ 5 мм; избегать продувок He у воздухозабора;
- контролировать оснастку KF/CF и фоновый He (≈ 5 ppm).
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Диапазон по вакуумному входу («Нормальный»), Па·м³/с | 1×10−12 … 1×10−1 |
| Диапазон по вакуумному входу («Массивная течь»), Па·м³/с | 1×10−9 … 1×10−1 |
| Щуповой метод, Па·м³/с | 5×10−9 … 1×10−2 |
| Минимальный достоверный поток в вакуумном режиме | ≤ 5×10−13 Па·м³/с |
| Относительная погрешность («Нормальный») | ±(0,15 + Qнпи/Qизм)·100 % |
| Относительная погрешность («Массивная течь») | ± 50 % |
Примечание. Единица Па·м³/с образована из уравнения состояния идеального газа (ГОСТ 8.417-2002, п. 5.2.1); Qнпи — нижний предел, Qизм — измеренный поток.
Основные технические характеристики
| Габариты корпуса, мм (Д×В×Ш), не более | 545 × 380 × 430 |
| Масса, кг, не более | 55 |
| Электропитание | 220 В ± 22; 50 Гц ± 1 |
| Условия эксплуатации | +10…+35 °C; RH ≤ 80 % (без конденсации); 84…106,7 кПа |
| Наработка на отказ, ч / Срок службы, лет | ≥ 15 000 / ≈ 12 |
Эксплуатационные параметры
| Максимальное давление начала вакуумных испытаний | ≥ 2500 Па |
| Время отклика до 63 % стационарного сигнала | < 2 с |
| Готовность к работе | ≤ 3 мин |
| Быстрота форвакуумной откачки (ULVAC GHD-031B) | ≥ 30 л/мин |
| Совместимые контрольные газы | He-4, He-3, H2 |
| Датчики давления | Пирани (вход), ионизационный (анализатор) |
| Функции защиты и обслуживания | Защита от «отравления» He, прочистка/дегазация, архив и онлайн-мониторинг |
| Интерфейсы | RS-232 (D-Sub 9), I/O (D-Sub 37), выносной сенсорный экран |
Практика применения
Для воспроизводимого результата фиксируйте в протоколе условия испытаний, схему подключения, критерии браковки и бюджет неопределённости. Щуповой поиск выполняйте со скоростью 0,10–0,15 м/мин, при зазоре ≤ 5 мм, «снизу вверх». Перед и после серии испытаний проводите проверку по эталонной течи — это подтверждает стабильность чувствительности и нуля.
Важные замечания по эксплуатации
Течеискатель не является откачным постом: для больших объёмов используйте внешнюю форвакуумную станцию. Конструкция вакуумной системы с интегрированным клапаном напуска и магнитной муфтой снижает вероятность масляной контаминации, поэтому комплект подходит для изделий, чувствительных к углеводородам; по запросу доступны безмасляные конфигурации.
Документация и ввод в эксплуатацию
В комплект включены: руководство по эксплуатации (RU), паспорт и гарантийный формуляр с серийными номерами. Пусконаладка и обучение выполняются аттестованными специалистами НК по методу ПВТ. Результаты поверки и сведения о приборе регистрируются в АРШИН.
