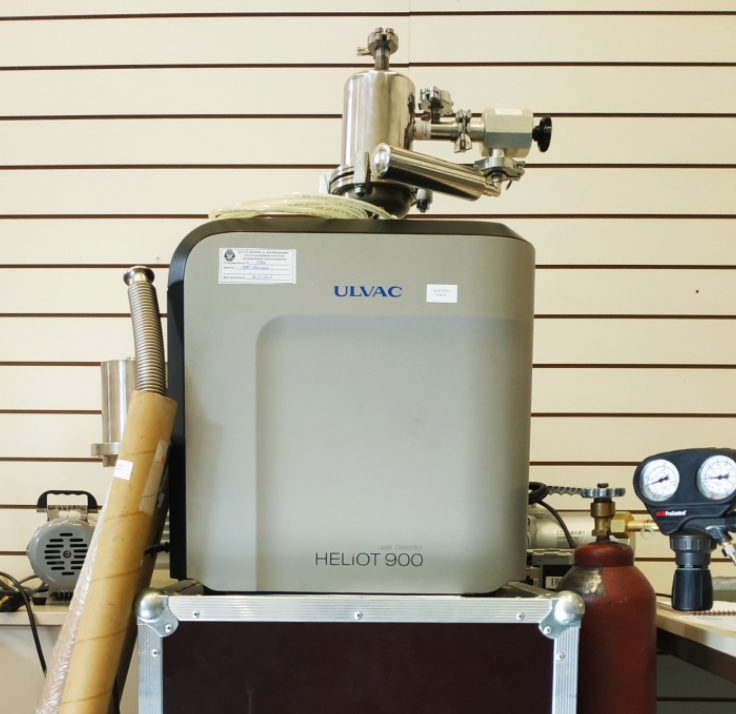

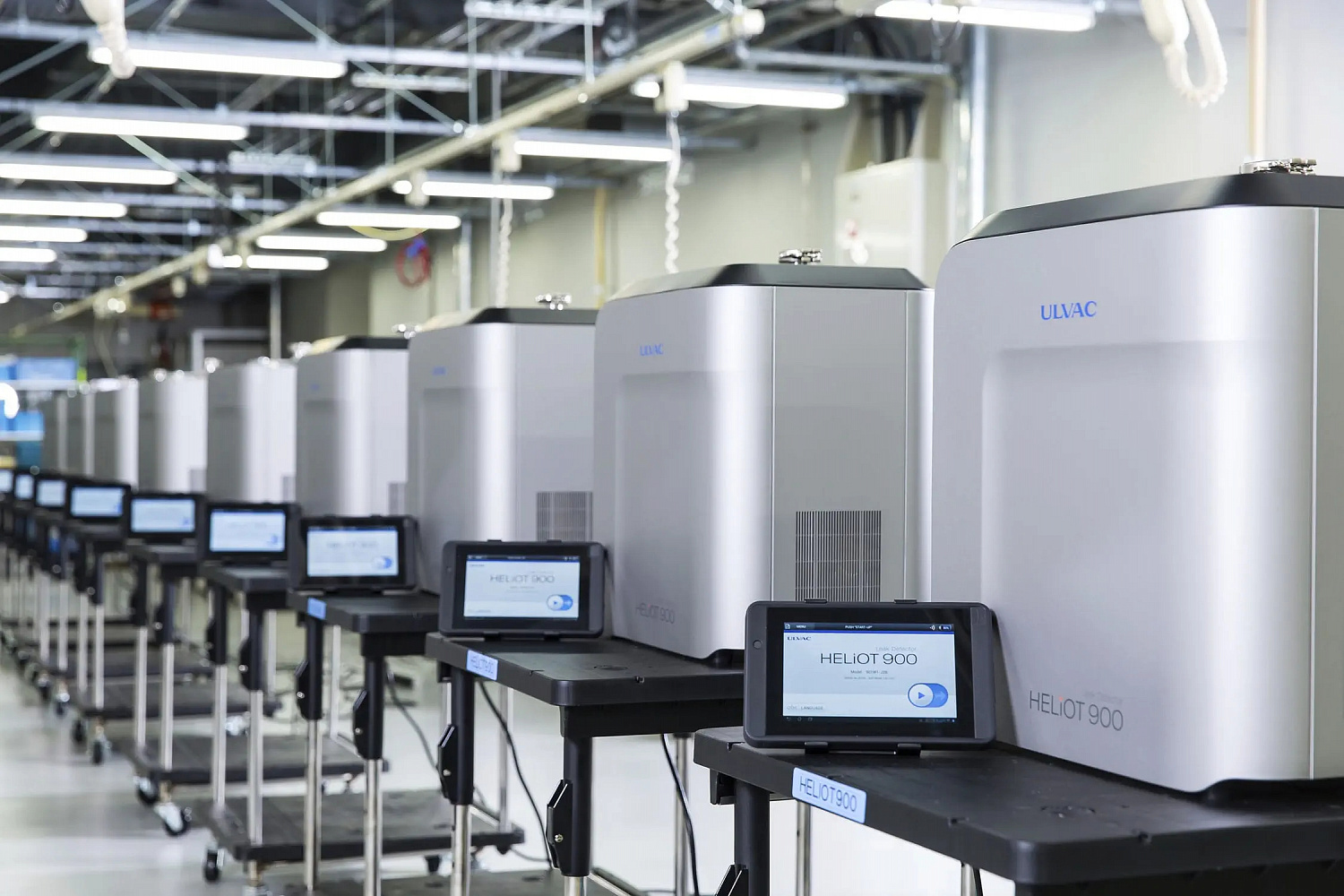

Гелиевый масс-спектрометрический течеискатель ULVAC HELIOT 900
Течеискатель ULVAC HELIOT 900 представляет собой высокочувствительный магнитный масс-спектрометр, предназначенный для регистрации потока пробного газа гелия при проведении испытаний на герметичность вакуумным и избыточно-давленческим методами. Установка применяется для количественной оценки величины утечек и точной локализации дефектов в герметичных изделиях, допускающих откачку внутреннего объема или заполнение гелием.
Газовый тракт прибора включает масс-спектрометрический анализатор, систему высоковакуумной откачки и присоединительный испытательный порт. В ходе работы осуществляется ионизация молекул гелия, селекция ионов в магнитном поле и измерение ионного тока. Управление осуществляется при помощи планшета оператора, обеспечивающего визуализацию, выбор режимов и запись данных измерений.
В приборе реализованы три режима чувствительности («Высокая», «Средняя», «Низкая»), а также режим поиска течей способом щупа. Переключение может выполняться вручную или автоматически. Конструкция и алгоритмы прибора обеспечивают оптимальное соотношение между быстродействием и пределом обнаружения течей.
Модификации и насосная конфигурация
Семейство HELIOT 900 включает пять модификаций, различающихся типом встроенного или внешнего форвакуумного насоса и конструктивным исполнением:
Модели 901W1 и 901D2 имеют встроенные насосы — соответственно пластинчато-роторный и спиральный безмасляный. Модель 904W2 комплектуется внешним пластинчато-роторным насосом, а 904D3 и 904D4 — внешними безмасляными спиральными насосами различной производительности. Все исполнения могут устанавливаться на тележку, что облегчает эксплуатацию и транспортировку.
Диапазоны измерений и метрологические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений потока газа по входу | от 5×10−13 до 1×10−2 Па·м3/с |
| Диапазон показаний при работе способом щупа | от 5×10−9 до 1×10−2 Па·м3/с |
| Относительная погрешность, режим «Высокая чувствительность» | ±(0,15 + Qнпи/Qизм)·100 % |
| Относительная погрешность, режим «Средняя чувствительность» | ±50 % |
| Режим «Низкая чувствительность» | Погрешность не нормируется |
Основные технические характеристики
| Характеристика | 901W1 | 901D2 | 904W2 | 904D3 | 904D4 |
|---|---|---|---|---|---|
| Время выхода на рабочий режим, мин, не более | 3 | ||||
| Питание, В / Гц | 220±22 / 50±1 | ||||
| Скорость форвакуумной откачки, м3/ч | 1,8 | 5,4 | 8,1 | 15 | 30 |
| Скорость высоковакуумной откачки, м3/ч | 111,6 | ||||
| Габаритные размеры (В×Ш×Д), мм | 480×320×505 | 660×444×991 | |||
| Масса, кг | 33 | 37 | 77 | 74 | 96 |
| Потребляемая мощность, В·А, не более | 600 | 500 | 1100 | 650 | 1150 |
| Средняя наработка на отказ, ч | 15000 | ||||
| Средний срок службы, лет | 10 | ||||
Условия эксплуатации: температура окружающего воздуха от +10 до +35 °C, относительная влажность до 80 % без конденсации, атмосферное давление от 84 до 106,7 кПа.
Программное обеспечение и управление
Программное обеспечение течеискателя состоит из встроенного блока управления и планшетного интерфейса. Встроенная часть отвечает за автоматическое управление насосами, клапанами и системой детектора, а планшетная часть обеспечивает индикацию параметров, выбор режимов, запись и обработку результатов. Отображение версий ПО выполняется в формате «версия течеискателя – версия планшета».
Комплект поставки
| Наименование | Обозначение | Количество |
|---|---|---|
| Течеискатель HELIOT выбранной модификации | — | 1 шт. |
| Планшет оператора | — | 1 шт. |
| Кабель управления | CONT-SET-CABLE-L2 | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 231-0044-2017 | 1 экз. |
Поверка и метрологическое обеспечение
Поверка выполняется в соответствии с утверждённой методикой и включает внешний осмотр, проверку комплектности, определение метрологических характеристик и анализ результатов. Межповерочный интервал — 1 год. Допускается использование поверенных мер потока гелия из состава государственных эталонов или поверенных стандартов предприятия.
| Режим | Допустимая относительная погрешность | Примечание |
|---|---|---|
| Высокая чувствительность | ±(0,15 + Qнпи/Qизм)·100 % | Qнпи = 5×10−13 Па·м3/с |
| Средняя чувствительность | ±50 % | — |
Испытания и поверка течеискателя выполняются в соответствии с требованиями действующих национальных стандартов: ГОСТ 28517-90, ГОСТ Р 53177-2008, ГОСТ 8.586 и методикой поверки МП 231-0044-2017. Прибор внесён в Государственный реестр средств измерений и имеет утверждённый тип.
Условия применения
Течеискатель предназначен для эксплуатации в лабораторных и промышленных условиях. Прибор обеспечивает воспроизводимые измерения в диапазоне от 5×10−13 Па·м3/с при контроле герметичных изделий вакуумной техники, криогенных резервуаров, трубопроводной арматуры, теплообменников и корпусных элементов, требующих высокочувствительной оценки утечек гелия.
Перед началом испытаний необходимо обеспечить герметичность соединений и чистоту газового тракта. Работы проводятся при температуре 20 ± 5 °C и относительной влажности 60 ± 20 %. Обслуживающий персонал должен иметь квалификацию по работе с вакуумными системами и гелиевыми течеискателями.
| Тип испытаний | Рекомендуемый режим | Диапазон утечек | Особенности применения |
|---|---|---|---|
| Локализация микротечей в вакуумных объёмах | Вход «Высокая чувствительность» | 5×10−13…1×10−9 Па·м3/с | Используется эталонная течь для калибровки перед серией измерений |
| Поиск мест утечки без откачки изделия | Режим щупа | 5×10−9…1×10−2 Па·м3/с | Обдув соединений гелием, визуализация сигнала на планшете |
| Скрининг крупных изделий с высокой газонаполненностью | Режим «Средняя/Низкая» чувствительность | ≥ 10−7 Па·м3/с | Используется при массовом контроле и серийных испытаниях |
Течеискатель ULVAC HELIOT 900 обеспечивает высокую точность и чувствительность при обнаружении гелиевых утечек в широком диапазоне применений. Конструкция с интеллектуальным управлением насосами, быстрым выходом на режим и подтверждённой методикой поверки делает прибор универсальным решением для лабораторных, производственных и сервисных задач контроля герметичности.
