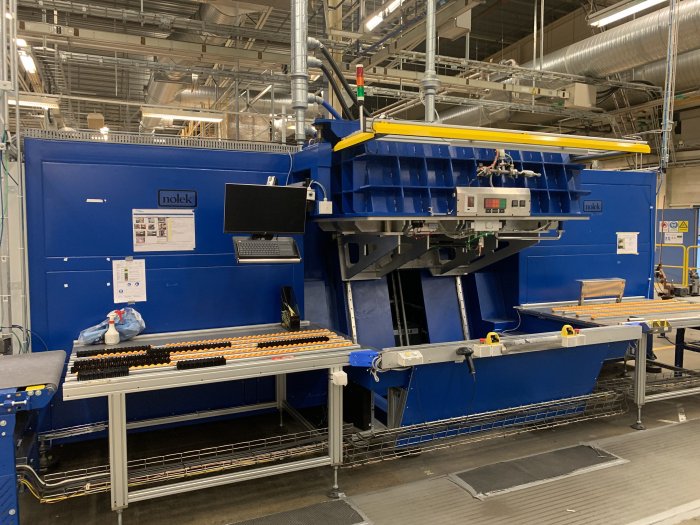

LeakLab Auto — автоматические стенды контроля герметичности способом вакуумной камеры, разрабатываемые для серийных испытаний изделий, узлов и сборок. В основе процесса находится гелиевый индикаторный газ, вакуумная камера, масс-спектрометрический анализатор и алгоритм, который последовательно управляет загрузкой, герметизацией, вакуумированием, подачей газа, измерением, сортировкой и записью результата.
Уникальная задача такого стенда — не просто обнаружить отдельную течь, а повторять одинаковый приёмочный цикл на производственной линии. Поэтому чувствительность анализатора рассматривается вместе с камерой, оснасткой, трубопроводом, фоном, временем стабилизации, состоянием уплотнений и логикой управления. Исходные материалы указывают реальную чувствительность до 1×10−8 Па·м³/с в условиях конвейерных испытаний, но не задают универсальное время цикла или единый порог браковки для всех изделий. Эти параметры должны определяться при проектировании конкретной установки.
Почему автоматизация меняет результат контроля
При ручном процессе оператор выбирает программу, устанавливает изделие, открывает и закрывает арматуру, отслеживает время выдержки и интерпретирует сигнал. Каждое действие способно изменить повторяемость. LeakLab Auto переносит последовательность режимов в алгоритм: система контролирует состояния клапанов, давления, времена переключений, ход вакуумирования и измерительный сигнал, а затем сопоставляет результат с заданным для изделия критерием.
Это не означает, что автоматическая установка не нуждается в методике. Напротив, до программирования цикла необходимо определить, как герметизируется изделие, чем и до какого режима оно нагружается, где проходит граница годности, как контролируется фон и каким образом подтверждается работоспособность измерительного тракта. Автоматика обеспечивает повторение заданной логики, но не создаёт критерий приёмки сама.
Для каких изделий проектируется стенд
Исходные данные перечисляют широкий круг производственных задач: системы кондиционирования и холодильные контуры, компрессоры, трубки, испарители, конденсаторы, топливные системы, баки и магистрали, насосные элементы, трансмиссии, корпуса, гидротрансформаторы, масляные полости, колёсные диски, гидравлические и пневматические компоненты, соленоидные и обратные клапаны, цилиндры, фитинги, газовые магистрали, герметичные корпуса, резервуары и теплообменные элементы.
Этот перечень не является готовой универсальной конфигурацией. Стенд проектируют под геометрию, внутренний объём, материал и допустимые режимы нагружения изделия. Возможна ориентация на одну деталь, семейство типоразмеров или сменную оснастку для нескольких моделей. От этого зависят размеры камеры, способ подключения, количество постов, рецепт испытания и организация загрузки.
Подтверждённая логика цикла LeakLab Auto
| Этап | Действие системы | Контролируемый результат |
|---|---|---|
| Загрузка | Приём детали вручную, роботом или паллетной системой; идентификация и выбор рецепта. | Соответствие изделия выбранной программе испытания. |
| Герметизация и подключение | Прижим, уплотнение, подключение к тестовым портам и проверка правильности установки. | Повторяемая конфигурация измерительного контура. |
| Откачка и подготовка | Вакуумирование камеры и, при необходимости, полостей изделия; контроль давления, времени и стабилизации. | Снижение фоновых помех перед измерением. |
| Подача гелия и выдержка | Подача индикаторного газа под заданным давлением и автоматический контроль режима. | Воспроизводимые условия появления потока через дефект. |
| Измерение | Регистрация сигнала течеискателя, сравнение с порогом и алгоритмическая фильтрация. | Численный результат и решение по заданной логике. |
| Сортировка и запись | Разделение годных и негодных изделий, маркировка и архивирование. | Прослеживаемость результата по каждому циклу. |
Внутри производственной реализации к этим стадиям добавляются безопасный сброс или возврат газа, разгерметизация оснастки и подготовка камеры к следующей загрузке. Конкретная схема сброса, рециркуляции и продувки в источнике не нормирована: модуль рециркуляции гелия назван опцией, а не обязательным узлом каждого стенда.
Из чего состоит автоматическая система
Типовая конфигурация включает вакуумную камеру или несколько камер, систему подачи гелия, масс-спектрометрический течеискатель, вакуумные насосы и арматуру, технологическую оснастку, шкаф управления с промышленным контроллером и панелью оператора, блокировки, сортировку и модуль регистрации данных. При необходимости добавляют интерфейс производственной системы, пост щупового поиска и модуль рециркуляции гелия.
Вакуумная камера
Камера создаёт измерительный объём вокруг изделия. Её объём и присоединительный тракт влияют на скорость подготовки и реакцию системы. Источник подчёркивает, что чувствительность стенда определяется не только анализатором: значение имеют рассчитанный объём камеры, оптимизированный трубопровод, согласованный режим откачки и время стабилизации.
Оснастка и уплотнения
Оснастка фиксирует изделие, герметизирует технологические порты и подключает полости к газовым и вакуумным линиям. Для серии важна повторяемость прижима. Если уплотнение оснастки нестабильно, стенд будет регистрировать не только дефекты изделия, но и переменные условия подключения.
Подача индикаторного газа
Система управляет давлением, подачей и безопасным сбросом. В изделие подаётся гелий или смесь на его основе под заданным давлением. Конкретная концентрация и давление в источнике не указаны, поэтому они не должны появляться в статье как универсальные значения.
Масс-спектрометрический анализатор
Анализатор регистрирует поток гелия, который выходит через нарушение герметичности в объём вакуумной камеры. Результатом является численный сигнал, который алгоритм сравнивает с установленным порогом.
Управление и данные
Промышленный контроллер ведёт цикл, контролирует состояния и блокировки. Архив может включать численный результат, время цикла, идентификатор детали, номер рецепта, служебные параметры и события блокировок. Эти данные позволяют анализировать партии, смены и появление граничных результатов.
Контроль фона и проверка измерительного тракта
Гелий, оставшийся в камере, трубопроводе или рабочей зоне после предыдущего цикла, способен увеличить фон. Поэтому между испытаниями важны откачка, стабилизация и контролируемое удаление газа. Источник связывает достижение чувствительности с защитой от фонового загрязнения и правильным выбором диапазона течеискателя.
Работоспособность измерительной цепочки проверяют по контрольной течи или на эталонном образце. В источнике не приведены номинал конкретной течи, период проверки и формула допуска. Эти значения должны задаваться методикой стенда. В алгоритме полезно разделить по меньшей мере три состояния: контроль до начала партии, наблюдение фона в каждом цикле и периодическое подтверждение отклика после заданного числа испытаний или события обслуживания.
Признаки, которые требуют остановки автоматического решения
- фон не достигает установленного для рецепта состояния;
- давление камеры не соответствует требуемому этапу;
- не подтверждено закрытие или открытие нужного клапана;
- оснастка не подтверждает правильную установку изделия;
- контрольный сигнал выходит за допустимую область методики;
- рецепт не соответствует идентификатору детали;
- архивирование результата завершилось ошибкой.
Список не задаёт численные пороги, которых нет в источнике. Он описывает логические условия, прямо связанные с подтверждёнными стадиями цикла и функциями автоматизации.
Пошаговое проектирование рабочего процесса
1. Описать изделие и критерий контроля
Фиксируют геометрию, внутренний объём, материал, допустимый режим нагружения, точки подключения и границу годности. Без этих данных нельзя обоснованно выбрать камеру и оснастку. Порог 1×10−8 Па·м³/с нельзя автоматически назначать каждому изделию только потому, что такая чувствительность указана для систем LeakLab Auto.
2. Определить такт и способ загрузки
Выбирают ручную, роботизированную или паллетную загрузку. Для высокопроизводительных линий источник допускает индексные столы, параллельные станции и модульную компоновку. Для компактного участка возможен пакетированный стенд. Численное время цикла рассчитывается под задачу и в исходных данных отсутствует.
3. Спроектировать камеру и оснастку
Камера должна вмещать изделие и обеспечивать измерительный режим, а оснастка — повторяемое подключение. Для семейства деталей предусматривают сменные элементы и однозначное распознавание конфигурации.
4. Согласовать вакуумный тракт
Выбирают насосы, арматуру, трубопровод и диапазон течеискателя. Избыточный объём и сопротивление тракта увеличивают подготовительную стадию, а негерметичность соединений и загрязнение повышают фон.
5. Настроить подачу гелия
Задают давление, выдержку и безопасный порядок подачи и сброса для конкретного изделия. Автоматика контролирует выбранный режим, однако значения должны быть подтверждены технологией объекта.
6. Определить фон и контрольный отклик
В рецепт включают условия готовности камеры, порядок проверки контрольной течью или образцом и реакцию системы на неприемлемый фон. Нельзя заменять эту процедуру единственной проверкой анализатора вне собранного стенда.
7. Реализовать логику приёмки
Сигнал фильтруется и сравнивается с порогом. Решение сопровождается идентификатором детали и рецепта. Порог и правила обработки граничного результата утверждаются для конкретной продукции.
8. Настроить сортировку и архив
Годные и негодные изделия разделяются, результат маркируется и сохраняется. В архив включают численное значение, время, рецепт, служебные параметры и события блокировок.
9. Провести проверку на серии изделий
До включения в производственный поток оценивают повторяемость установки, влияние смены оснастки, фон и работу сортировки. Источник упоминает повторную валидацию на эталонных образцах или контрольных течах при модернизации под новые детали.
10. Передать процесс персоналу
Обучение охватывает физику метода, запуск и остановку, переход между рецептами, контроль фона, обслуживание вакуумной части, работу со статистикой, поиск причин нестабильности и основы щуповой локализации.
Приёмочный контроль и щуповая локализация
| Режим | Назначение | Результат |
|---|---|---|
| Вакуумная камера | Автоматический интегральный контроль всего изделия. | Численное подтверждение соответствия заданному критерию герметичности. |
| Метод щупа | Проверка подозрительной зоны или дообследование негодного изделия. | Уточнение участка выхода гелия для ремонта. |
| Комбинированный режим | Серийная приёмка и последующая ремонтная диагностика. | Разделение задач обнаружения и локализации. |
Вакуумная камера даёт интегральную оценку и не обязана указывать точное место дефекта. Если производству нужно вернуть изделие на доработку, отдельный пост щупового поиска позволяет обследовать подозрительные зоны. Такой пост назван возможной частью системы, но не обязательным элементом каждой конфигурации.
Производительность и данные качества
Производительность зависит не только от времени измерения. В такт входят загрузка, идентификация, прижим, проверка оснастки, откачка, стабилизация, подача газа, выдержка, измерение, сброс, разгерметизация, сортировка и подготовка следующего цикла. Источник не приводит численного такта, поэтому сравнивать варианты следует по полной последовательности, а не по скорости одного анализатора.
Архивирование превращает стенд в источник данных о процессе. По численным результатам можно наблюдать дрейф, рост доли граничных изделий, влияние смены, состояние отдельной оснастки и повторяющийся тип брака. Такой анализ не заменяет техническое расследование, но помогает определить, когда процесс изготовления или сборки начал отклоняться.
Обслуживание и модернизация
В процессе эксплуатации проверяют вакуумную часть, уплотнения, арматуру, камеру, оснастку, течеискатель, систему подачи газа, блокировки и архив. Источник указывает возможность технической поддержки, диагностики, дополнительной настройки и внедрения новых режимов. При появлении новой детали обычно требуется новая оснастка, корректировка цикла, настройка вакуумирования и подачи гелия, уточнение порогов и повторная проверка результатов.
Модернизацию нельзя сводить к копированию старого рецепта. Новый внутренний объём, присоединение или допустимый режим нагружения меняют условия измерения. Поэтому после изменения выполняют проверку на контрольных течах или эталонных образцах, как указано в исходных материалах.
Ограничения и типичные ошибки
- Универсальный порог для всех деталей. Критерий годности должен соответствовать конкретному изделию и методике.
- Оценка стенда только по паспорту анализатора. Камера, оснастка, трубопровод, фон и стабилизация влияют на реальную чувствительность.
- Пропуск контроля фона. Остаточный гелий способен исказить следующий цикл.
- Неподтверждённая оснастка. Переменный прижим создаёт нестабильные условия и ложную браковку.
- Неверный рецепт. Программа должна соответствовать идентификатору детали.
- Сортировка без сохранения числа. Один флаг «годен/не годен» ограничивает анализ процесса.
- Объявление чувствительности временем цикла. Источник подтверждает до 1×10−8 Па·м³/с, но не приводит универсальный такт.
- Подмена локализации камерным результатом. Для точного места дефекта нужен отдельный маршрут щупом.
- Модернизация без повторной проверки. Новая деталь требует адаптации и подтверждения режима.
- Неописанный сброс гелия. Конкретная схема должна быть разработана для установки; рециркуляция является опцией.
Протокол цикла и эксплуатационный чек-лист
| Группа данных | Что фиксировать |
|---|---|
| Изделие | Идентификатор, типоразмер, партия, применённая оснастка. |
| Рецепт | Номер программы и версия параметров. |
| Подключение | Подтверждение прижима, герметизации и тестовых портов. |
| Вакуумирование | Давление, время подготовки и состояние стабилизации. |
| Индикаторный газ | Установленный для рецепта режим подачи и выдержки. |
| Фон | Условие готовности и фактический сигнал до измерения. |
| Измерение | Численный поток, порог и результат сравнения. |
| Решение | Годен, не годен или служебная остановка с причиной. |
| Контроль тракта | Результат проверки контрольной течью или образцом. |
| События | Блокировки, ошибки клапанов, потеря данных, вмешательство оператора. |
| Время | Начало, окончание и длительность полного цикла. |
| Дальнейшее действие | Сортировка, маркировка, направление на щуповую локализацию. |
FAQ
Какую чувствительность подтверждает источник?
Для систем LeakLab Auto указана реальная чувствительность до 1×10−8 Па·м³/с в условиях конвейерных испытаний.
Означает ли это одинаковый порог для всех изделий?
Нет. Критерий браковки определяется для конкретной детали и технологической задачи.
Можно ли узнать место течи в вакуумной камере?
Камерный метод даёт интегральную оценку. Для локализации источник предусматривает комбинированное исполнение с методом щупа.
Есть ли фиксированное время цикла?
В доступных данных универсальное время не указано. Оно зависит от изделия, камеры, оснастки, вакуумного тракта, стабилизации и способа загрузки.
Какие варианты загрузки подтверждены?
Ручная, роботизированная и паллетная. Для высокопроизводительных линий также упомянуты индексные столы и параллельные станции.
Что хранится в архиве?
Численный результат, время цикла, идентификатор детали, номер рецепта, служебные параметры и сведения о блокировках.
