Диагностика внутренних узлов течеискателя
ASM 340 — компактный масс-спектрометрический гелиевый течеискатель для вакуумного метода и контроля щупом. Его работоспособность определяется не одним узлом, а согласованной работой форвакуумной и турбомолекулярной откачки, клапанов, датчика Pirani, анализаторной ячейки 3G, встроенной калиброванной течи, электроники и программных настроек. Поэтому профессиональный ремонт начинается не с замены детали, а с воспроизводимой диагностики всей измерительной цепи.
1. Назначение ASM 340 и три исполнения
Производитель позиционирует ASM 340 для промышленного вакуумного и щупового течеискания: от обслуживания установок до малосерийного производства. Современная инструкция распространяется на ASM 340 Wet, ASM 340 Dry и ASM 340 Integrable. Эти исполнения используют одинаковый измерительный принцип, но отличаются форвакуумной частью и эксплуатационными ограничениями.[1]
| Исполнение | Форвакуум | Производительность | Когда выбирают | Ключевые сервисные зоны |
|---|---|---|---|---|
| ASM 340 Wet | пластинчато-роторный насос | 15 м³/ч | быстрая откачка объёмов и универсальные цеховые задачи | масло, маслоотделитель, фильтры, уплотнения, состояние насоса |
| ASM 340 Dry | два диафрагменных насоса | 3,4 м³/ч | чистые процессы, где недопустимо масляное загрязнение | диафрагмы, клапаны, ток и температура насосов, герметичность магистрали |
| ASM 340 Integrable | насос заказчика | зависит от системы | встраивание в стенд и подбор откачки под камеру | согласование внешнего насоса, выхлопного клапана, кабелей и порогов перехода |
Ошибки при идентификации исполнения приводят к неверной диагностике. Например, характер времени откачки, ток форнасоса и состав регламента для Wet и Dry различаются. До заказа компонентов необходимо считать шильдик, серийный номер, полный код исполнения и ревизию узлов.
2. Как масс-спектрометрический течеискатель измеряет утечку
Вакуумная система доставляет газ из входного порта к анализаторной ячейке. В ячейке молекулы индикаторного газа ионизируются электронным пучком. Электрические и магнитные поля разделяют ионы по отношению массы к заряду, а коллектор формирует электрический сигнал для выбранной массы. ASM 340 работает с 4He, Mass 3 и H2.
Для инженерной оценки удобно связать парциальное давление гелия в измерительной части с потоком:
где QHe — поток течи, Seff — эффективная скорость откачки по гелию с учётом сопротивления тракта, pHe — парциальное давление гелия у анализатора. Из этой связи следует важный диагностический вывод: слабый сигнал может означать не только неисправность ячейки, но и снижение эффективной проводимости, неполное открытие клапана, плохой форвакуум, загрязнение фильтра либо ошибочную калибровку.
Внутренняя калиброванная течь создаёт известный поток 4He. Система сравнивает измеренный отклик с температурно скорректированным значением течи и определяет коэффициент чувствительности. ISO 20486 описывает калибровку эталонных течей и прослеживаемость их значений, а ISO 3530 — определение минимально регистрируемой течи и концентрационного порога масс-спектрометрических течеискателей.[7][8]

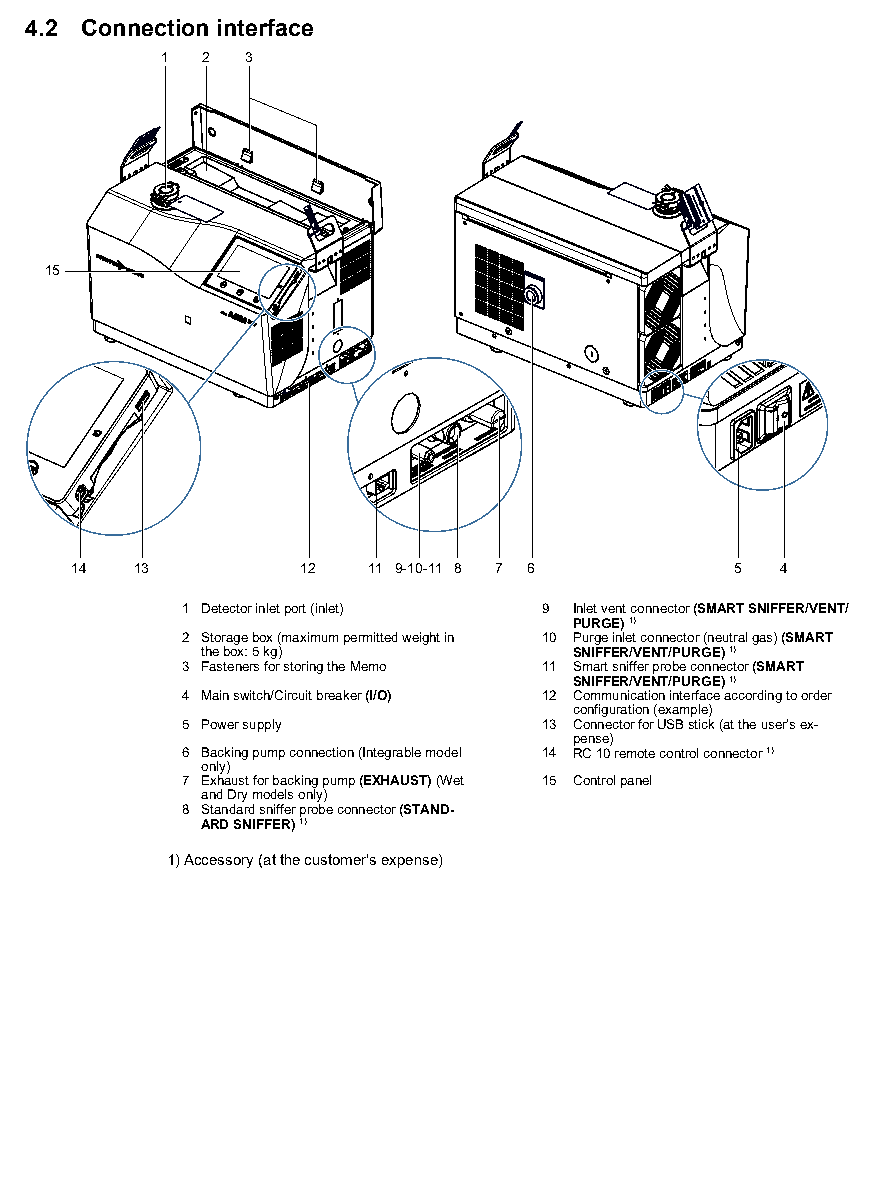

3. Архитектура и диагностические подсистемы
Рабочая система включает следующие функциональные группы:
- вход DN 25 ISO-KF, фильтр и внешняя вакуумная обвязка;
- клапанный блок: вход, напуск атмосферы, продувка и распределение потока;
- форвакуумный насос — встроенный Wet/Dry или внешний для Integrable;
- турбомолекулярная ступень, поддерживающая рабочее давление анализаторной ячейки;
- датчик Pirani PI1, по которому автоматика управляет переходами режимов;
- анализаторная ячейка 3G с двумя выбираемыми нитями накала;
- внутренняя калиброванная течь с датчиком температуры;

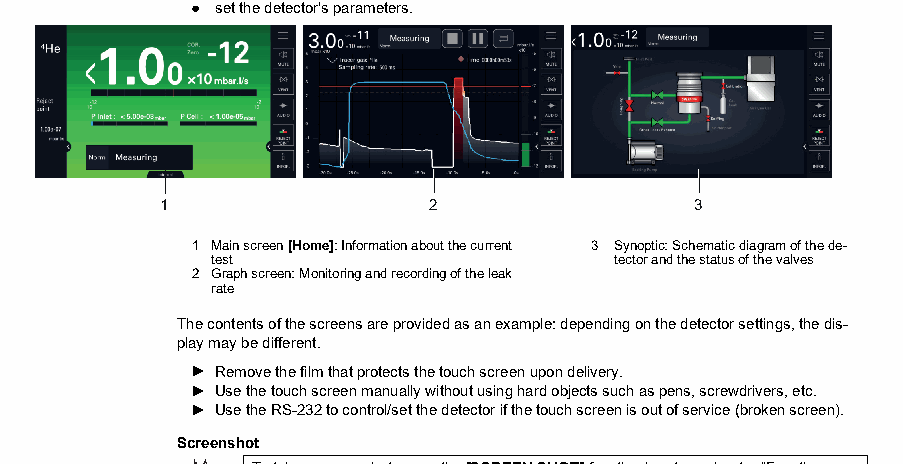

- платы питания, управления и интерфейсов, сенсорная панель и журнал событий.
4. Технические параметры, важные для диагностики
| Параметр | Wet | Dry | Integrable | Диагностическое значение |
|---|---|---|---|---|
| Вход | DN 25 ISO-KF | состояние центрирующего кольца, уплотнения, фильтра и хомута влияет на откачку и фон | ||
| Скорость по He | 2,5 л/с | значительное ухудшение отклика требует проверки тракта, режима и чувствительности | ||
| Максимальное входное давление | 25 гПа; в диапазоне 25–5 гПа измерение качественное | важно для порогов перехода и защиты высоковакуумной части | ||
| Запуск при 20 °C | около 3 мин | около 3 мин | зависит от внешней системы | увеличение времени локализуют по давлению, насосу, клапанам и температуре |
| Минимальная течь He, вакуум | 1×10−13 Па·м³/с | паспортное значение при стандартных условиях, дегазированном приборе и подавлении фона | ||
| Минимальная течь He, щуп | 5×10−10 Па·м³/с | зависит от расхода через щуп, фильтра и состояния капилляра | ||
| Масса | 56 кг | 45 кг | 32 кг | перемещение и разборка требуют правильной оснастки |
| Максимальная мощность | 850 Вт | 600 Вт | 350 Вт | просадка питания и перегрев способны имитировать отказы подсистем |
Паспортный предел не равен результату после ремонта сам по себе. Он задан для стандартных условий: 20 °C, фон около 5 ppm 4He, дегазированный прибор и активное подавление фона. Приёмочные испытания должны фиксировать реальные условия, эталон и процедуру.
5. Что можно и нельзя переносить из документации ASM 310
Переданный комплект ASM 310 подробно описывает меры безопасности, ввод в эксплуатацию, меню, поиск по симптомам, сервисные операции, узлы, схемы соединений и работу с калиброванной течью. Эти материалы полезны как исторически связанная инженерная школа Adixen/Pfeiffer: сначала фиксируется симптом, затем проверяются вакуум, питание, измерительная цепь и только после этого выполняется замена.
Но ASM 310 и ASM 340 — разные изделия. Нельзя автоматически переносить на ASM 340:
- каталожные номера деталей и комплектов ASM 310;
- коды сообщений и логику конкретной версии программного обеспечения;
- интервалы обслуживания насосов и клапанов;
- распиновку, схемы плат и допустимые регулировки;
- предположение о взаимозаменяемости ячейки, платы, датчика или клапанного блока.
В этой публикации все модельные числа, коды и P/N относятся к ASM 340 и проверены по документации ASM 340. Комплект ASM 310 использован только для сравнения структуры диагностики и сервисной дисциплины.
6. Приёмка прибора в диагностику
Качественная дефектация начинается до включения. Сервисный инженер фиксирует:
- модель, полный код исполнения, серийный номер, напряжение питания, установленную интерфейсную плату;
- комплектность, транспортные повреждения, состояние входа, шлангов, щупа и кабелей;
- описание неисправности: когда возникла, при каком режиме, после какого процесса или обслуживания;
- журнал предупреждений, ошибок и информационных событий, наработку насосов и нитей;
- тип технологических газов и загрязнений, наличие декларации о деконтаминации;
- предыдущие ремонты, заменённые детали, параметры внутренней/внешней течи и её свидетельство.
Проверка «включается или нет» недостаточна. Важно воспроизвести жалобу в контролируемой конфигурации: с чистой заглушкой на входе, известным питанием, стабильной температурой, незагрязнённой гелием атмосферой и проверенной калиброванной течью.
7. Безопасность, деконтаминация и вакуумная гигиена
Внутри течеискателя присутствуют сетевое напряжение, высокое напряжение анализаторной ячейки, вращающийся турбомолекулярный насос, горячие поверхности и вакуумные объёмы. Разборку и электрические измерения выполняет квалифицированный персонал по руководству конкретной ревизии. Перед работой вакуумный тракт штатно останавливают и напускают до атмосферного давления, полностью отключают питание и выдерживают время, требуемое для остановки узлов.
Загрязнение часто является не фоном, а первопричиной повторного отказа. Масляный аэрозоль, пыль, конденсат, пары растворителей и продукты технологического процесса оседают на фильтрах, клапанах и элементах ячейки, увеличивают газовыделение и изменяют эмиссию. Поэтому приёмка должна включать декларацию о веществах, с которыми контактировал прибор. Без этой информации нельзя безопасно выбрать метод очистки или утилизации расходных материалов.
После чистки используют совместимые безворсовые материалы, проверенные уплотнения и минимальное количество разрешённой вакуумной смазки только там, где она предусмотрена. Произвольная смазка входного тракта способна повысить фон и ухудшить повторяемость.
8. Диагностика вакуумного тракта
Вакуумная часть проверяется по динамике, а не только по конечному давлению. Регистрируют давление PI1, состояния клапанов, время прохождения режимов, ток и температуру форнасоса, скорость/связь турбонасоса, фон и момент включения измерения. Такой тренд помогает отличить:
- реальную внешнюю течь — давление стабилизируется выше нормы, а локальный контроль присоединений даёт отклик;
- газовыделение/загрязнение — давление уменьшается медленно, фон снижается после выдержки или дегазации;
- ограничение проводимости — загрязнённый фильтр, пережатая линия, неполное открытие клапана;
- потерю производительности насоса — характерный рост времени откачки, тока, температуры или невозможность достичь порога перехода;
- ошибку датчика Pirani — показание не согласуется с поведением системы либо после замены требуется штатная настройка PI1.
Первый контроль выполняют с исправной заглушкой на входе. Если прибор штатно откачивается и калибруется с заглушкой, причина может находиться в объекте, шланге, переходнике или методике. Если проблема остаётся, поиск продолжают внутри прибора.
9. Форвакуумный и турбомолекулярный насосы
Wet: пластинчато-роторный насос
Проверяют уровень, цвет и запах масла, наличие эмульсии и частиц, герметичность сливных/заливных соединений, состояние маслоотделителя, ток и температуру. Недостаток масла, неверная жидкость, загрязнение или износ насоса ухудшают предельное давление и увеличивают нагрузку на турбомолекулярную ступень. Простая замена масла без выяснения причины загрязнения может дать кратковременный эффект.
Dry: диафрагменные насосы
В сухом исполнении нет масляного контура, но диафрагмы и клапаны являются изнашиваемыми элементами. Диагностическими признаками служат падение производительности, повышенный ток, нагрев, шум, пульсации и невозможность достичь давления перехода. После вмешательства проверяют герметичность всего форвакуумного тракта.
Integrable: внешняя откачка
Здесь особенно важно разделить неисправность детектора и установки заказчика. Проверяют направление и производительность внешнего насоса, выхлопной клапан, управляющие сигналы, обратный поток, диаметры линий и заданные пороги перехода. Ошибочный внешний режим может сформировать сообщения о форнасосе или турбонасосе при исправной измерительной части.
SplitFlow и его управление
Для турбомолекулярной ступени анализируют запуск, достижение скорости, связь с контроллером, охлаждение и состояние выхлопного тракта. Ошибки семейства e244/e245 указывают на отказ турбонасоса, e248 — на необходимость проверить его подключение. При механическом шуме, вибрации или повреждении ротора прибор не запускают повторно: требуется специализированная дефектация.
10. Анализаторная ячейка 3G, эмиссия и две нити
В ASM 340 предусмотрены две нити накала. Меню обслуживания позволяет выбрать рабочую нить и видеть её наработку. Смена нити — полезный диагностический тест, но не универсальный ремонт: если обе нити не дают эмиссии, следует проверять вакуум ячейки, питание, кабели, платы, короткое замыкание и загрязнение.
Примеры модельных сообщений:
w180/w181— требуется новая нить 2/1;e192— ток нити слишком высок;e194/e195— короткое замыкание коллектора для нити 2/1;e220— отсутствует напряжение коллектора;e230/e231— обе нити неисправны или отсутствует эмиссия;e235— давление ячейки выше 1×10−4 mbar;e238— отсутствует связь с ячейкой;e251/e252— неисправность линий +15 В или 24 В ячейки.
Информационное событие i309 фиксирует рост тока эмиссии и указывает на планируемое обслуживание ячейки. i319 регистрирует смену нити. Эти события нужно читать вместе с историей калибровок, показателем состояния ячейки, фоном и давлением, а не трактовать изолированно.[1]
Очистка ячейки — не косметическая операция. Она меняет состояние поверхности, эмиссию и чувствительность. После вмешательства необходимы правильная сборка, вакуумная выдержка, проверка обеих нитей, калибровка и контроль на эталонной течи.
11. Калибровка, чувствительность и высокий фон
Внутренняя течь ASM 340 содержит 4He, диафрагму, датчик температуры и идентификационные данные. Руководство указывает типичный диапазон около 10−7 mbar·l/s. При замене или рекалибровке в меню должны быть обновлены значение, дата, температурный коэффициент, опорная температура и годовая потеря газа.[1]
Если прибор не проходит калибровку, последовательно проверяют:
- не загрязнена ли атмосфера гелием и стабилен ли фон;
- соответствуют ли данные течи её табличке и свидетельству;
- исправны ли температурный датчик и соединения внутренней течи;
- достигается ли необходимый вакуум в ячейке;
- работает ли выбранная нить, достаточна ли эмиссия;
- воспроизводится ли результат с внешней калиброванной течью подходящего диапазона.
Коды e056, e057, e058 и e065 охватывают проблемы фона, недостаточной/избыточной чувствительности и высокого фона. Для них руководство предлагает проверить параметры калиброванной течи, дегазировать ячейку, оценить загрязнение зоны и при необходимости выполнить калибровку по внешней течи. Устранение сообщения без подтверждения эталоном не доказывает исправность.
12. Симптомы, коды и причинно-следственная диагностика
| Наблюдение | Что проверять | Каким тестом подтверждать | Частая ошибка |
|---|---|---|---|
| долго выходит в рабочий режим | внешняя герметичность, PI1, клапаны, фильтр, форнасос | тренд давления с заглушкой, ток и температура | сразу менять турбонасос |
| высокий фон | гелий в помещении, загрязнение тракта, ячейка, напуск | чистая атмосфера, выдержка, дегазация, внешняя течь | постоянно использовать ZERO и скрывать фон |
| нет отклика на гелий | нить, эмиссия, давление ячейки, клапан, выбранный газ | обе нити, внутренняя/внешняя течь, журнал | считать исправность по отсутствию кода ошибки |
| нестабильная калибровка | параметры течи, температура, фон, разъёмы, нить | несколько повторов после стабилизации | менять коэффициенты без поиска причины |
| щуп заблокирован | спечённый/капиллярный фильтр, пережатие трубки, тип щупа | расход и отклик на щуповой калибратор | оценивать щуп только по вакуумному режиму |
| перегрев | фильтры, вентиляторы, направление потока, насос | температура, ток, визуальный контроль охлаждения | повторно запускать до устранения тепловой причины |
ошибка продувки i322 | клапан продувки и проходимость контура | штатная команда и проверка потока | игнорировать продувку при загрязняющих процессах |
рост тока форнасоса i333 | механическая нагрузка, температура, загрязнение, питание | ток в динамике и вакуумная производительность | сбрасывать счётчик без обслуживания |
13. Регламентное обслуживание и условия эксплуатации
Интервалы зависят от версии прибора, загрязняющей нагрузки и тяжести процесса. На странице русскоязычной инструкции ASM 340 приведены базовые ориентиры: масло и маслоотделитель Wet-модели — по наработке, с сокращением до 4 300 ч в тяжёлых условиях; рабочая жидкость SplitFlow — по регламенту; клапаны — по числу циклов; фильтры щупа — ориентировочно каждые 160 ч; настройка PI1 — ориентировочно каждые 4 300 ч; рекалибровка течи — не реже одного раза в три года.[3]
| Узел | Операция | Ориентир | Что сокращает интервал |
|---|---|---|---|
| RVP 1015, Wet | контроль масла, замена масла | по счётчику и таблице производителя; 4 300 ч в тяжёлых условиях | пары, пыль, высокая температура, частые напуски |
| маслоотделитель | замена элемента | по наработке; 4 300 ч в тяжёлых условиях | масляный туман и рост противодавления |
| AMD1, Dry | диафрагмы и клапаны | по регламенту/состоянию | частые циклы, агрессивные пары, перегрев |
| SplitFlow 50 | рабочая жидкость, подшипники, контроллер | по регламенту и состоянию | плохой форвакуум, перегрев, загрязнение |
| клапаны | проверка герметичности и циклов | до 500 000 испытаний по сервисной таблице | частые циклы, частицы, химическое воздействие |
| щуп | капиллярный/спечённый фильтр | рекомендуемо 160 ч | пыльная зона и касание загрязнённых поверхностей |
| Pirani PI1 | проверка и настройка | рекомендуемо 4 300 ч и после замены | загрязнение и изменение тракта |
| калиброванная течь | рекалибровка и обновление параметров | не реже одного раза в 3 года | повреждение, старение, сомнение в стабильности |
Счётчик напоминает о работе, но не заменяет оценку состояния. Если прибор эксплуатируется с загрязняющими парами, высокой цикличностью или недостаточным охлаждением, профилактику выполняют раньше. После обслуживания счётчики сбрасывают только вместе с записью даты, наработки, исполнителя и состава работ.
14. Запасные части и проверка совместимости
Каталог деталей ASM 340 включает электрические, вакуумные, измерительные и механические группы. Ниже приведены примеры подтверждённых обозначений; это не универсальный заказной лист.
| Ref | Наименование | P/N | Роль в диагностике |
|---|---|---|---|
| E025 | датчик Pirani PI1, алюминиевый | 795706 | давление входа и управление переходами |
| E026 | нить накала датчика PI1 | 057972 | восстановление чувствительного элемента Pirani |
| E047 | нить анализаторной ячейки 3G | уточняется по ревизии | эмиссия и масс-спектрометрический сигнал |
| E068 | экстракционный электрод / сервисный узел 3G.2 | 119641 | формирование ионного потока |
| E084 | внутренняя калиброванная течь ASM 340 | 121528S | калибровка чувствительности по 4He |
| F014 | масло A200, 1 л | 068694 | форвакуумный насос Wet-модели |
| F132 | резервуар рабочей жидкости SplitFlow 50 | PM 143 740-T | регламент турбомолекулярного насоса |
| G071 | фильтр входного порта ASM 340 | 103395 | защита вакуумного блока от частиц |
P/N проверяется до заказа. Производитель меняет ревизии, а обозначения могут зависеть от года выпуска и исполнения. Например, в разных публикациях встречаются разные номера нити E047. Ликлаб подтверждает совместимость по шильдику, серийному номеру, фотографии узла и сервисной документации, а не только по названию модели.
На сайте доступен раздел запасных частей и аксессуаров для течеискателей ASM, включая элементы ASM 340, датчики, нити, уплотнения и калиброванные течи.[6]
15. Как доказать, что прибор восстановлен
Факт включения и отсутствие активной ошибки не являются приёмкой. После ремонта выполняют последовательность испытаний:
- визуальный и электрический контроль: крепления, кабели, заземление, вентиляторы, отсутствие следов течи масла;
- самотест и журнал: отсутствие критических сообщений, корректные часы и параметры;
- вакуумная проверка с заглушкой: время запуска, кривая PI1, переходы клапанов, работа насосов;
- стабилизация фона: оценка дрейфа, восстановления после напуска и влияния ZERO;
- проверка обеих нитей: эмиссия, стабильность и отсутствие коротких замыканий;
- калибровка: внутренняя течь и при необходимости внешний эталон;
- проверка отклика: несколько повторов, время отклика и восстановления;
- оба метода: вакуумный и щуповой режим, если они входят в область использования;
- протокол: конфигурация, эталон, условия, результаты, заменённые P/N и рекомендации.
16. Ремонт, калибровка и поверка — разные результаты
Ремонт восстанавливает работоспособность. Калибровка прибора устанавливает или проверяет связь показаний с известным потоком. Калибровка эталонной течи подтверждает её значение и прослеживаемость. Поверка — процедура государственного метрологического контроля для средств измерений в регулируемой сфере.
После ремонта можно подтвердить технические характеристики на калиброванной течи, но нельзя автоматически заявлять о проведённой поверке без соответствующей процедуры и полномочий. В техническом отчёте должны быть раздельно указаны выполненные работы, применённые эталоны и метрологический статус документа.
17. Диагностика и восстановление ASM 340 в Ликлаб
Лаборатория контроля герметичности Ликлаб выполняет диагностику, определение неисправности, техническое обслуживание и восстановление работоспособности гелиевых течеискателей ASM 340. Работы включают проверку вакуумного тракта, насосов, клапанов, Pirani, ячейки 3G, источников питания, калиброванной течи, интерфейсов и настроек, а после вмешательства — контроль на эталонной течи и оформление технических результатов.
Ликлаб поддерживает складской запас востребованных запасных частей и компонентов для оперативной поставки и ремонта: фильтров, уплотнений, нитей, датчиков, калиброванных течей и сервисных элементов. Наличие и совместимость конкретного P/N подтверждаются для серийного номера и ревизии прибора.
Подробный состав типовых работ приведён на странице технического обслуживания течеискателей. Для подготовки прибора к отправке полезно заранее указать модель, серийный номер, коды ошибок, характер неисправности, применяемые газы и наличие загрязнений.[5]
Рациональный ремонт сохраняет измерительную целостность. Цель сервиса — не заменить максимум деталей, а локализовать дефект, устранить его совместимым компонентом и подтвердить результат измерением.
18. Видеосхема и презентация
Короткая видеосхема показывает диагностический цикл. Это редакционная визуализация, а не запись реального ремонта конкретного прибора.
Скачать презентацию ASM 340, PPTX19. Материалы и нормативная основа
- Pfeiffer Vacuum. ASM 340 Operating Instructions, актуальная инструкция по эксплуатации: исполнения, параметры, меню, сообщения и технические характеристики.
- Pfeiffer Vacuum. ASM 340 Product Leaflet, 04.07.2025.
- ASM 340: инструкция по техническому обслуживанию на LeakLab.
- ASM 340: русскоязычное руководство по эксплуатации на LeakLab.
- Ликлаб. Техническое обслуживание течеискателей.
- Ликлаб. Запасные части и аксессуары для течеискателей ASM.
- ISO 20486:2017. Leak testing — Calibration of reference leaks for gases.
- ISO 3530:1979. Mass-spectrometer-type leak-detector calibration.
- Pfeiffer Vacuum Know-How. Leak Detection with Tracer Gases.
