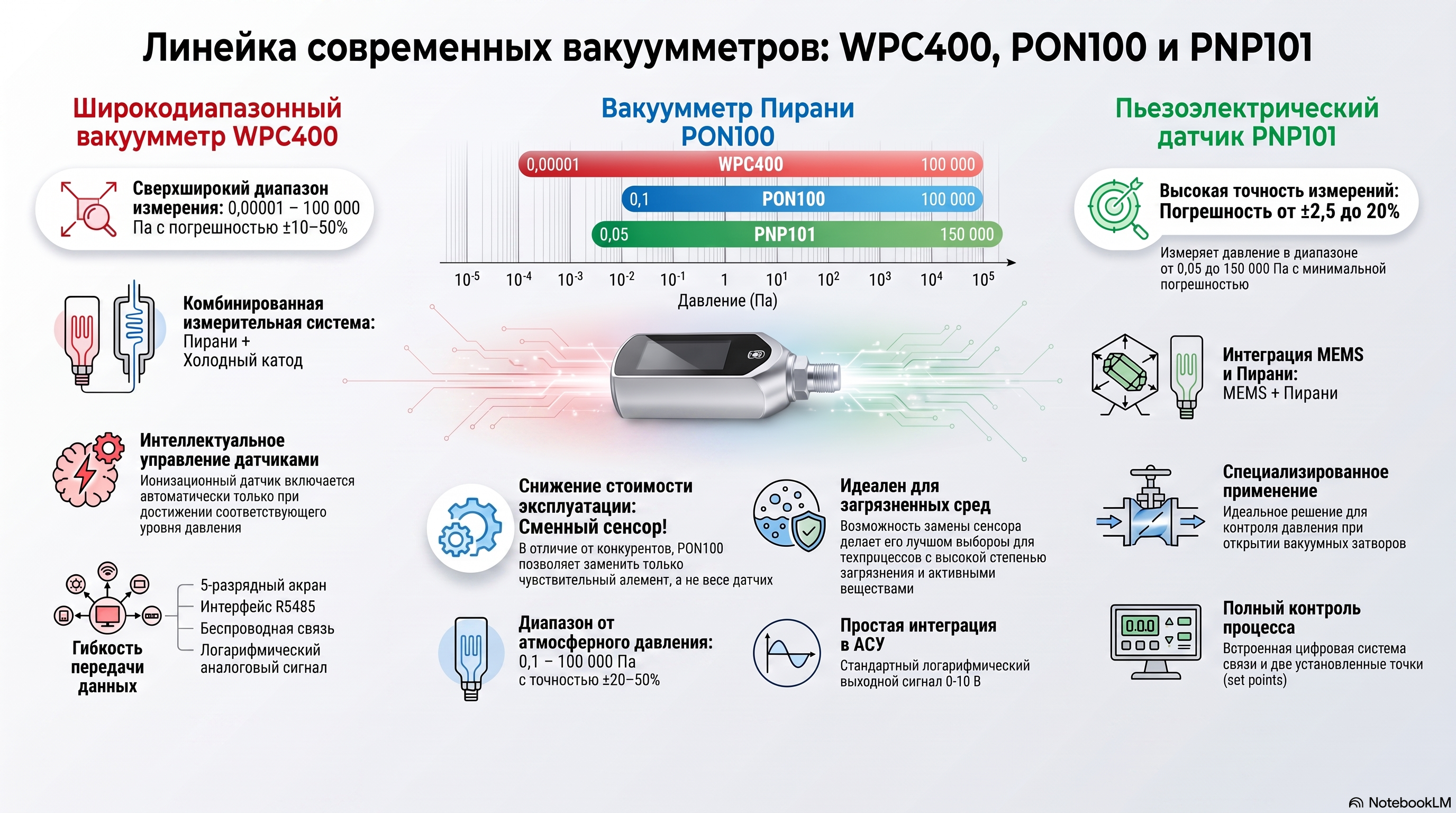

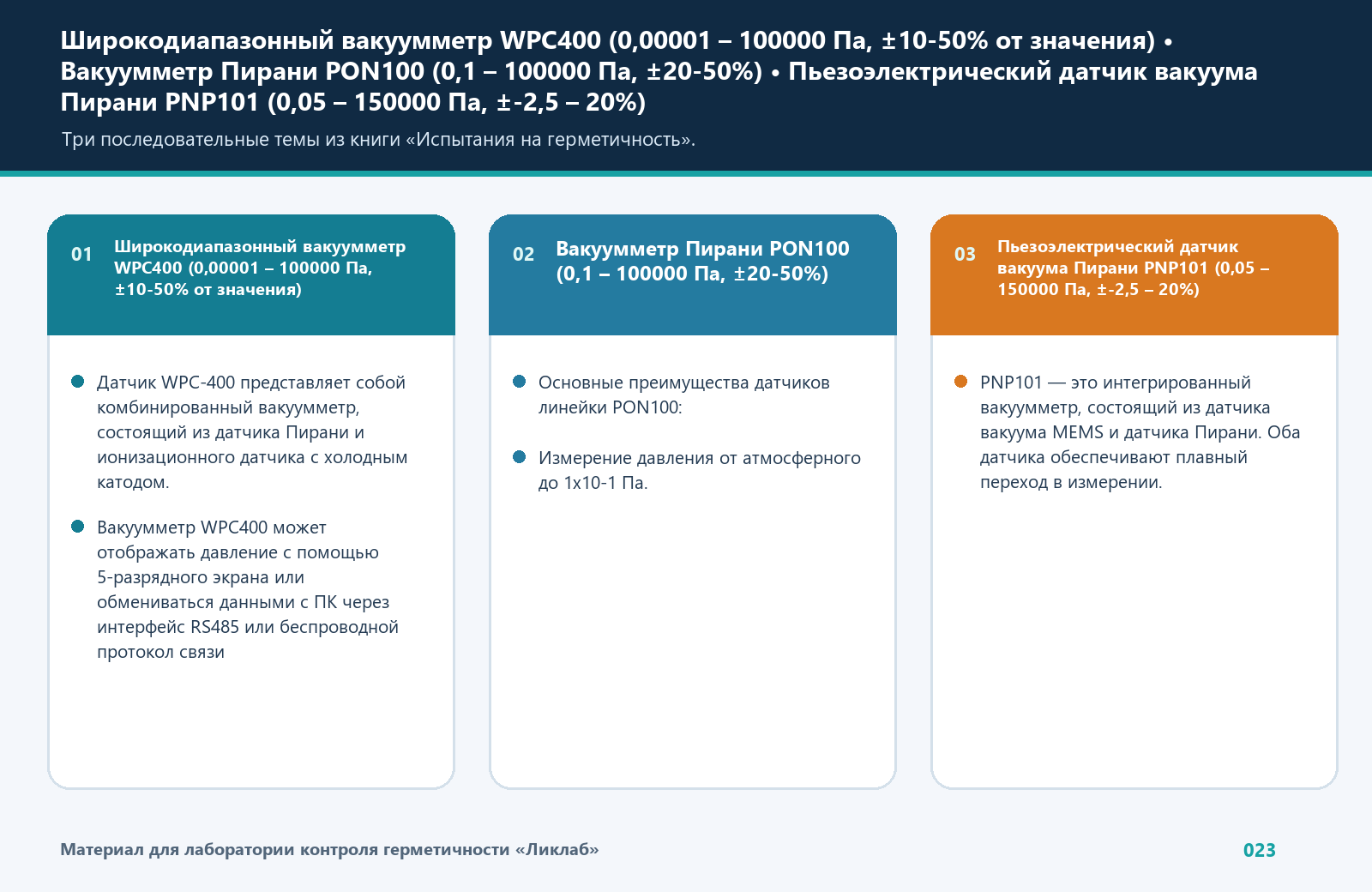

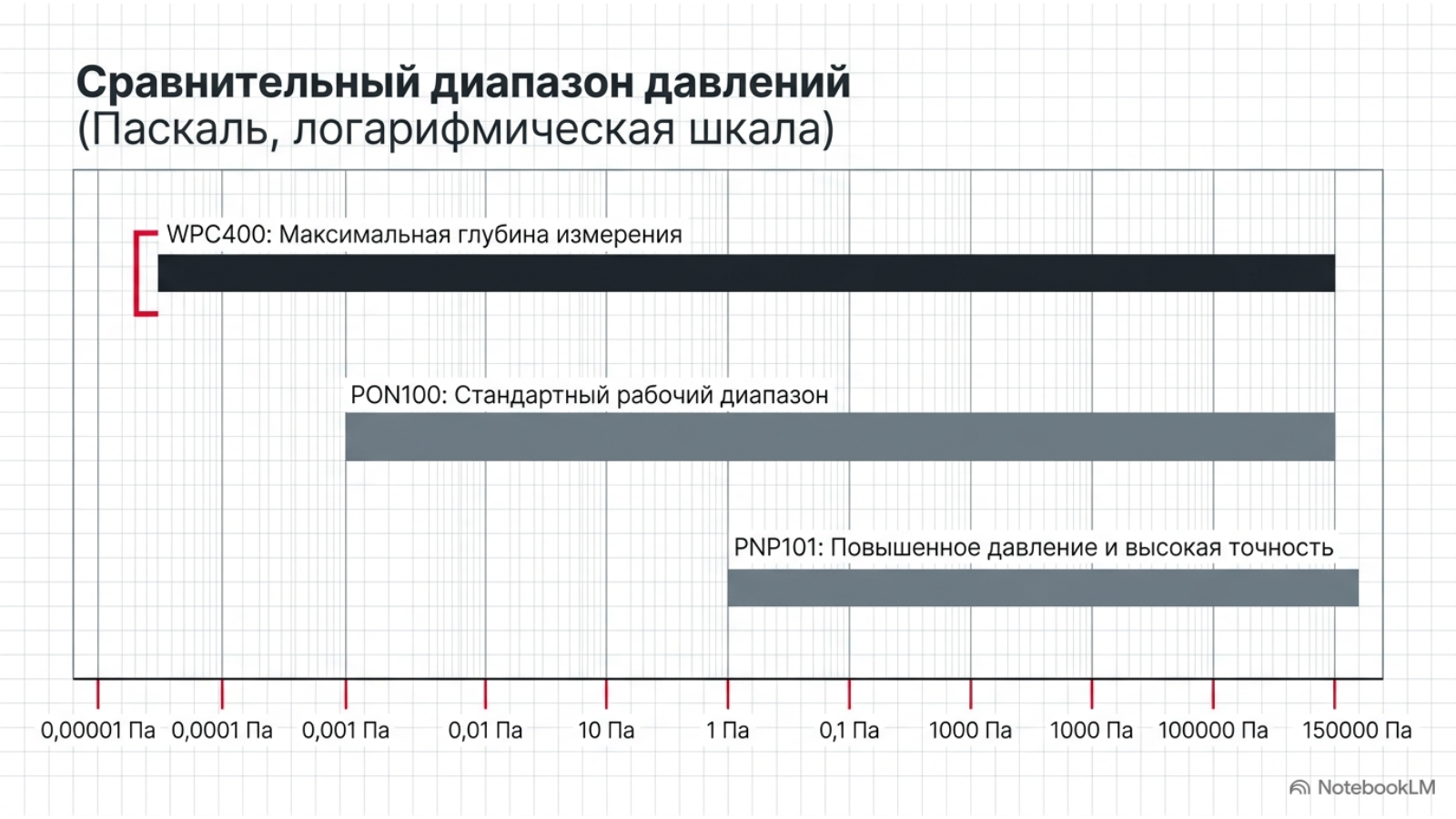

Широкодиапазонный вакуумметр WPC400 (0,00001 – 100000 Па, ±10-50% от значения)

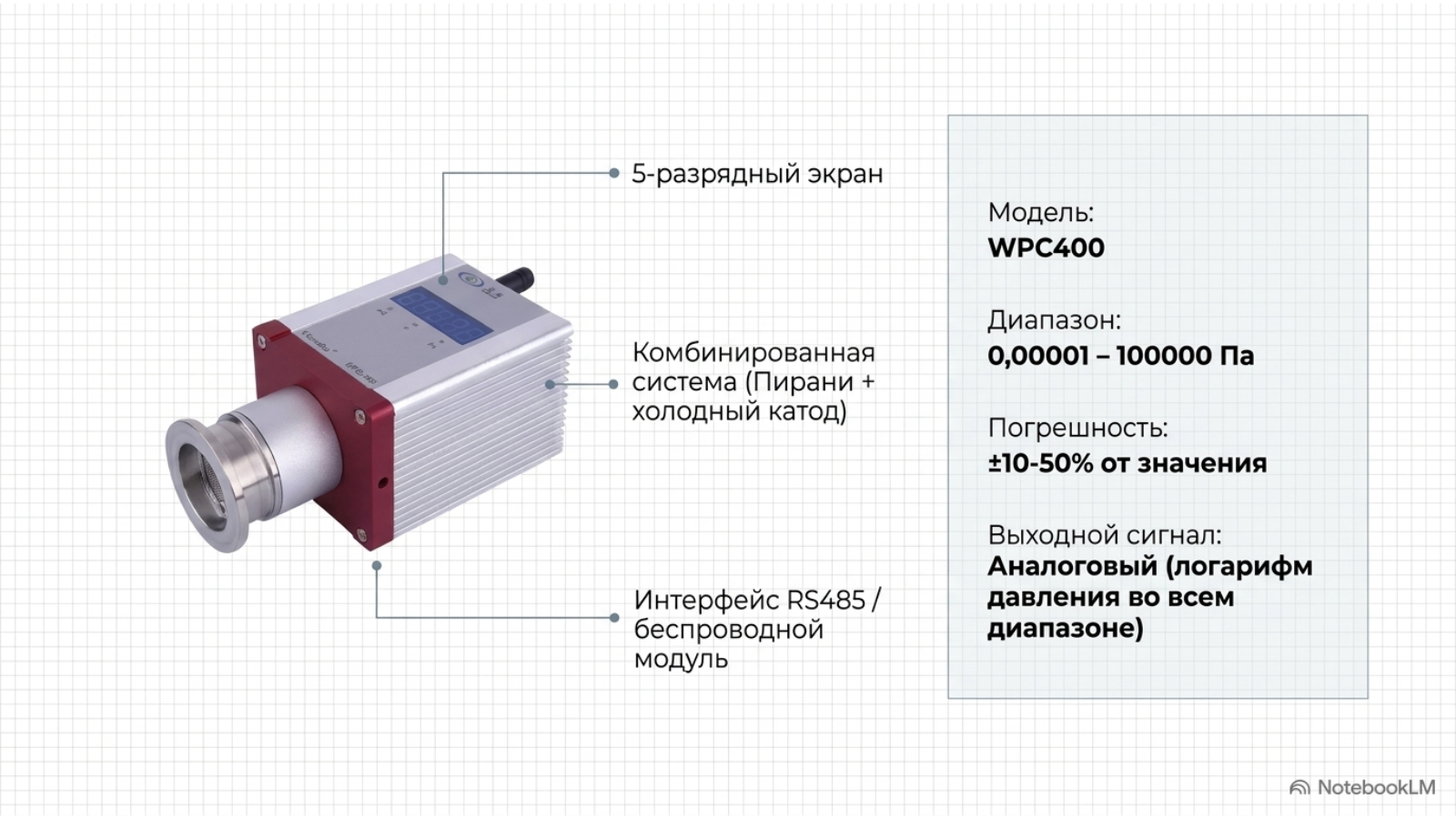

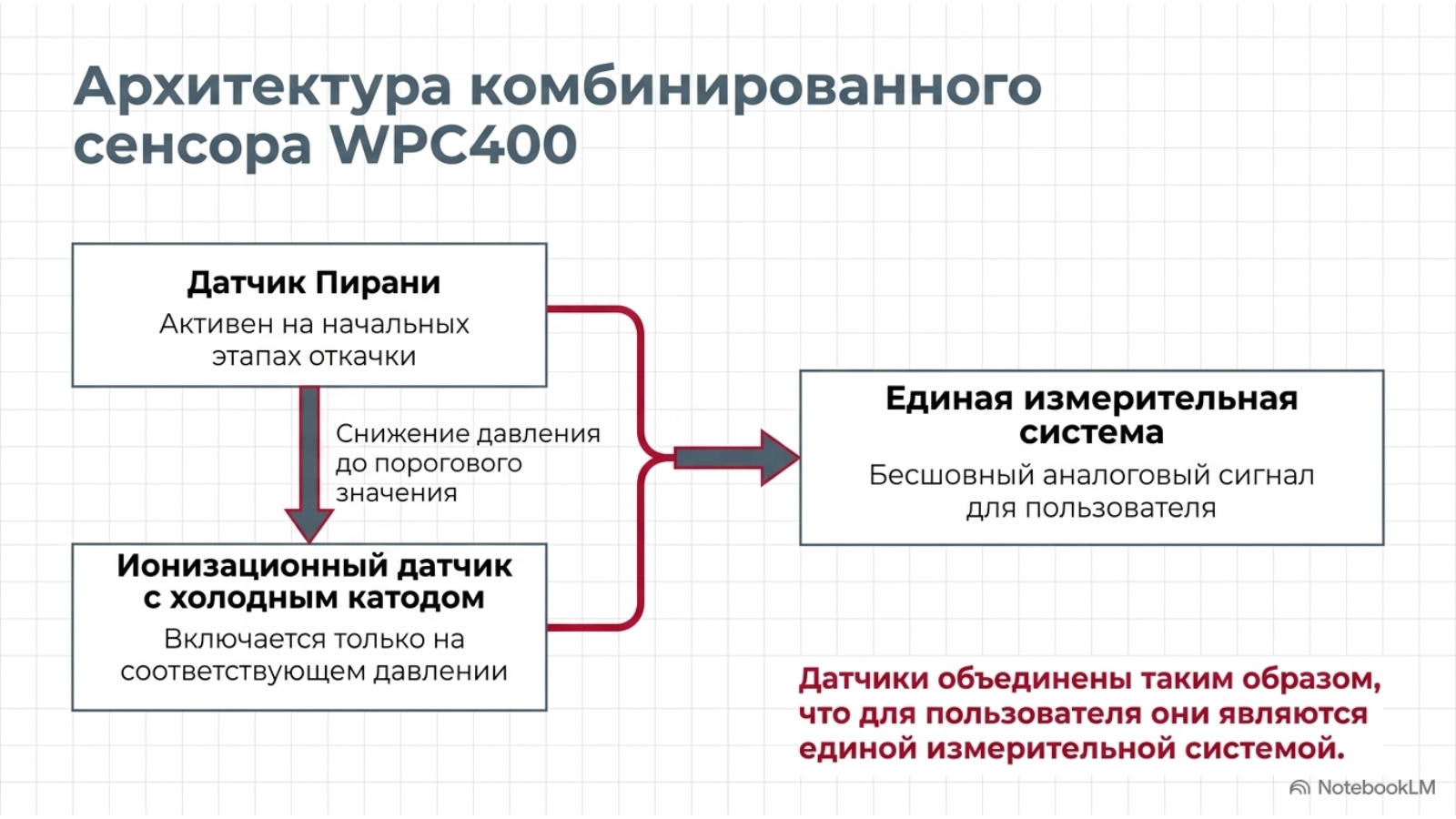

Датчик WPC-400 представляет собой комбинированный вакуумметр, состоящий из датчика Пирани и ионизационного датчика с холодным катодом. Датчики работают совместно, с включением ионизационного датчика только на соответствующем давлении. Датчики объединены таким образом, что для пользователя они являются единой измерительной системой.
Вакуумметр WPC400 может отображать давление с помощью 5-разрядного экрана или обмениваться данными с ПК через интерфейс RS485 или беспроводной протокол связи, а также выводить аналоговый сигнал в виде логарифма давления во всем диапазоне измерения.

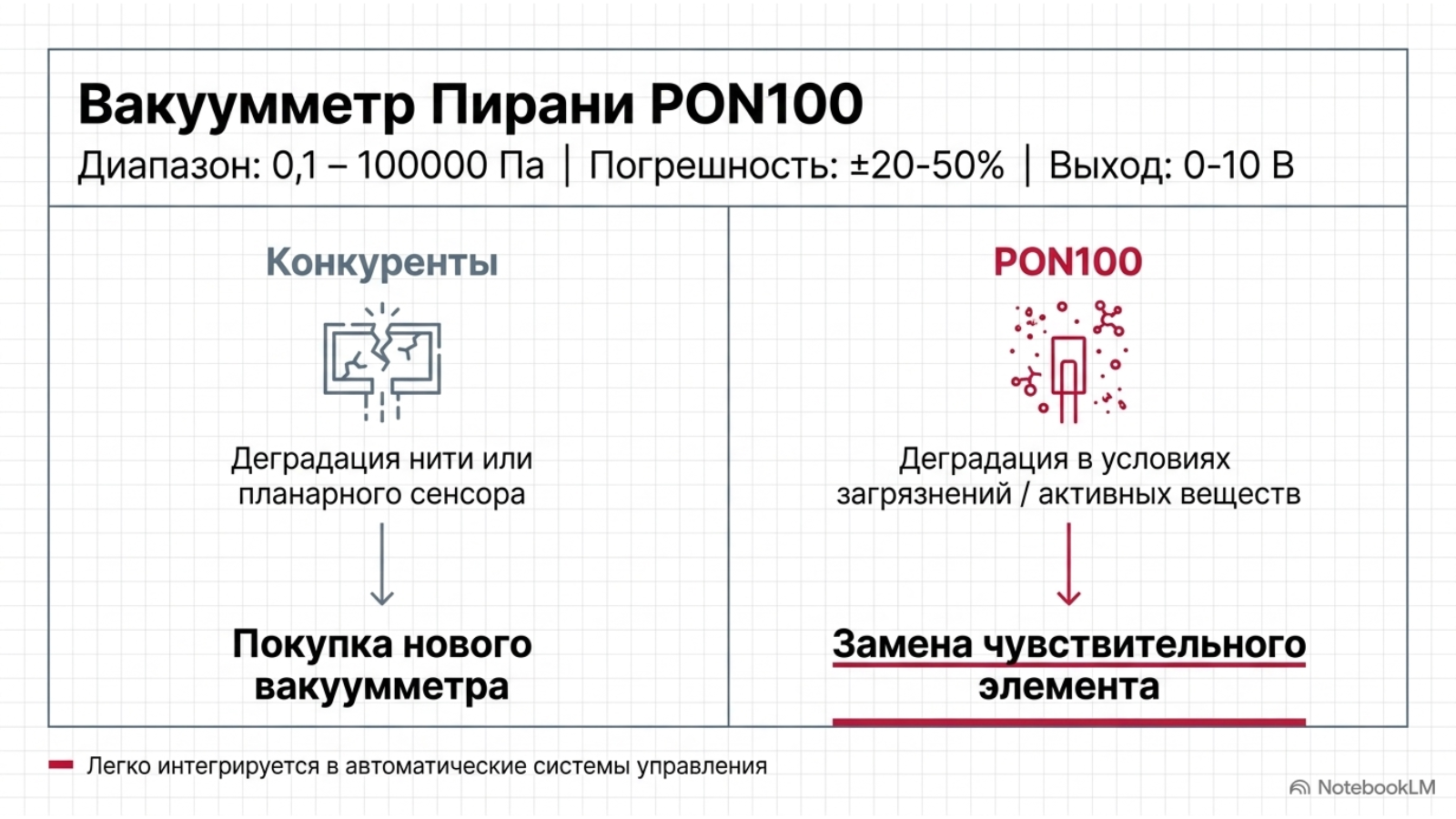

Вакуумметр Пирани PON100 (0,1 – 100000 Па, ±20-50%)
Основные преимущества датчиков линейки PON100:
- Измерение давления от атмосферного до 1х10-1 Па.
- Наличие сменяемого сенсора.
Срок службы любого датчика типа Пирани органичен временем деградации нити или планарного сенсора. В вакуумметрах конкурирующих производителей выход из строя датчика означает потребность в покупке нового вакуумметра.
Датчики линейки PON100 допускают замену чувствительного элемента отдельно, что снижает стоимость эксплуатации. Это особенно важно на задачах с высоком степенью загрязнения и наличием активных веществ в техпроцессе.
Логарифмический выходной сигнал 0-10 В. Датчик легко интегрируется в автоматические системы управления.

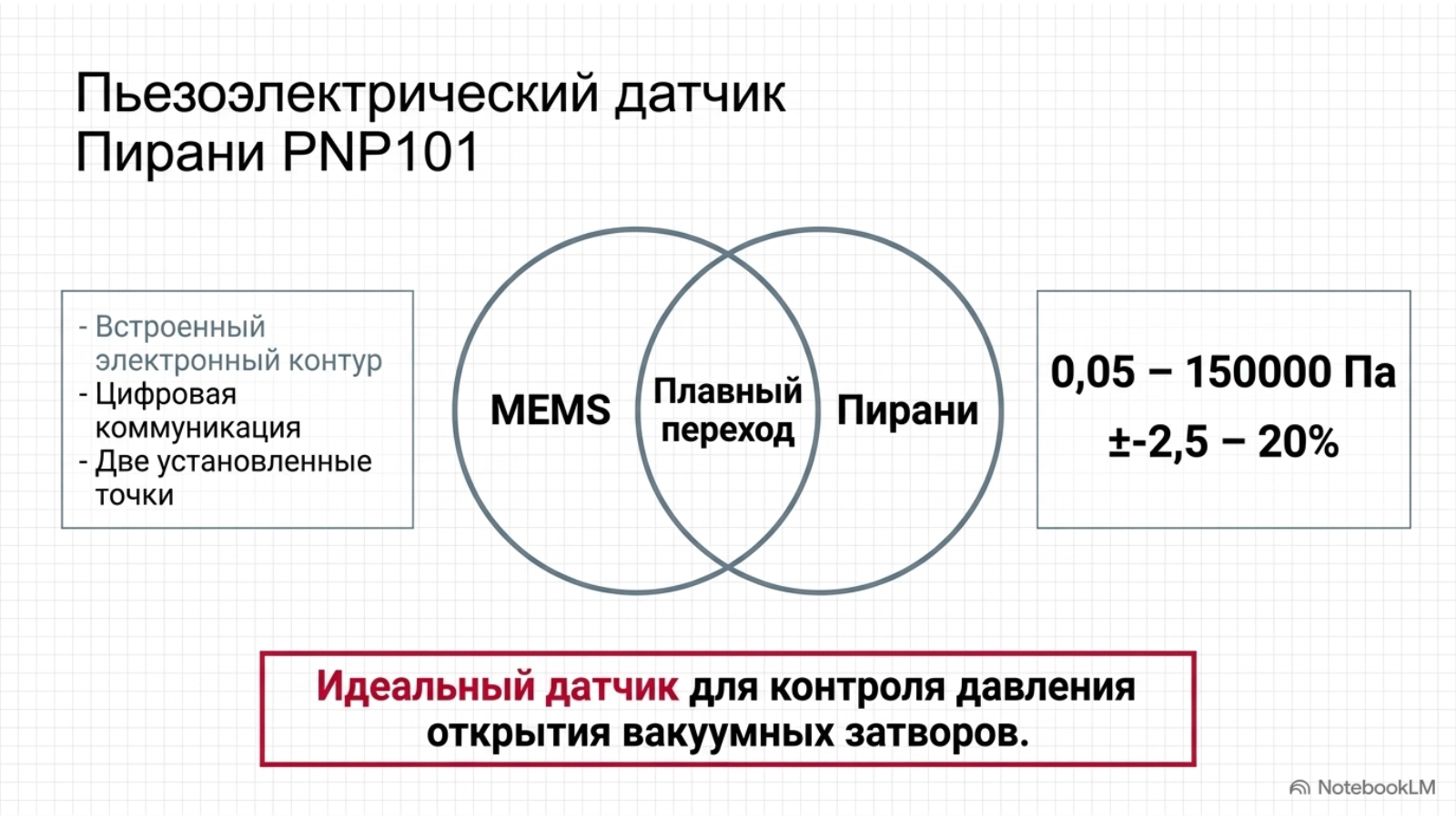

Пьезоэлектрический датчик вакуума Пирани PNP101 (0,05 – 150000 Па, ±-2,5 – 20%)
PNP101 — это интегрированный вакуумметр, состоящий из датчика вакуума MEMS и датчика Пирани. Оба датчика обеспечивают плавный переход в измерении. Вакуумметр имеет встроенные электронные контур, цифровую коммуникационную систему, аналоговый выходное напряжение и две установленные точки для процессного контроля. PNP101 объединяет преимущества датчика MEMS и Пирани, обеспечивая высокоточное, быстрое реагирование и повторяемое измерение давления от атмосферного до 0,05 Па. Он является идеальным датчиком для контроля давления открытия вакуумных затворов.

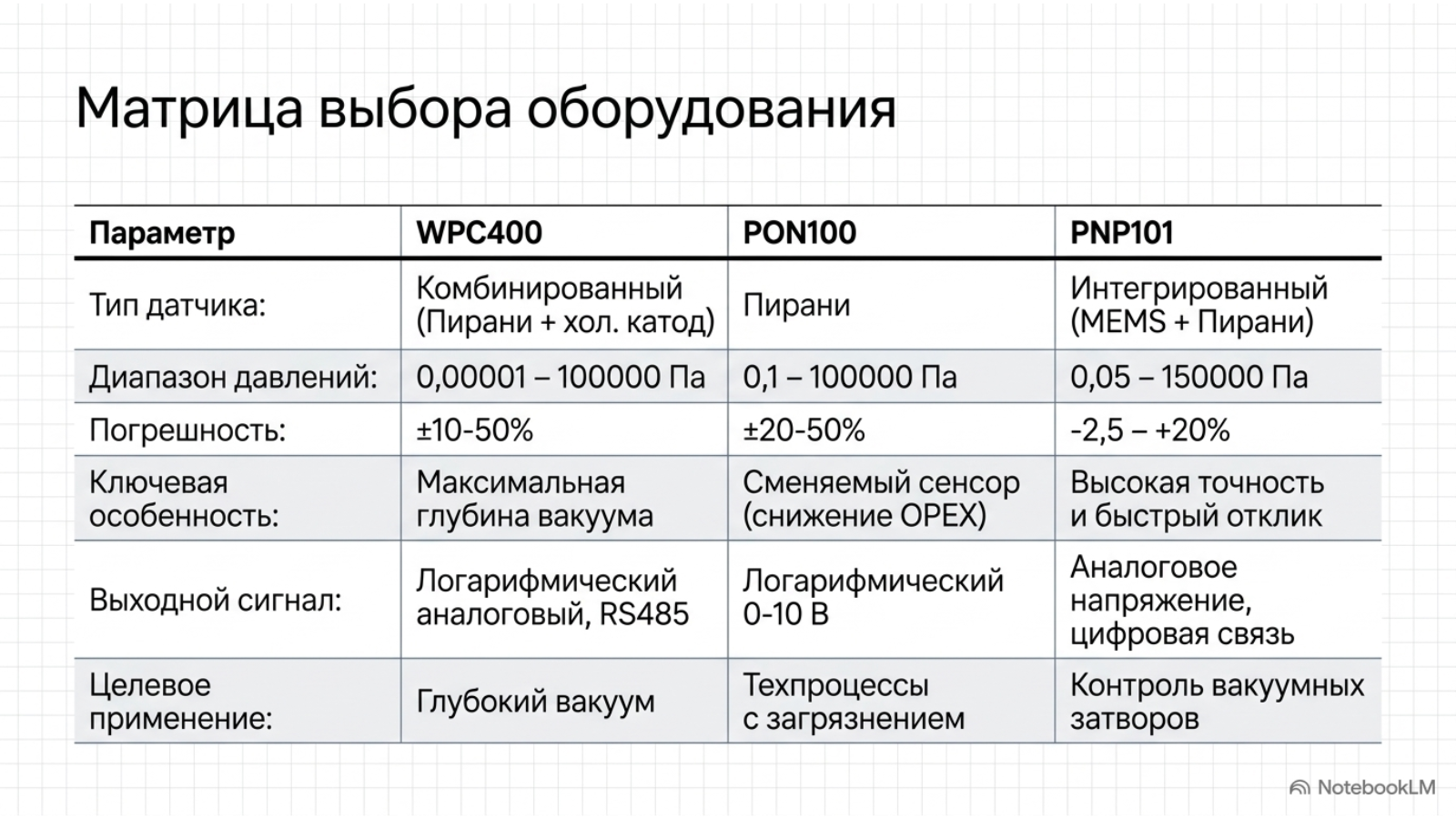

Как выбрать метод измерения и подключение
Комбинированный вакуумметр объединяет несколько физических методов для расширения диапазона. На разных участках шкалы работают разные чувствительные элементы, поэтому зависимость от газа и погрешность могут меняться. Для управления установкой важно знать не только показание, но и состояние измерительного канала.
| Пункт | Особенность | Что проверить |
|---|---|---|
| Пирани | Теплоотдача нагретого элемента зависит от газа. | Проверить газ калибровки и применимость поправок. |
| Холодный катод | Ионизационное измерение в соответствующей области давления. | Учитывать включение канала, загрязнение и устойчивость разряда. |
| Комбинированная схема | Переход между чувствительными элементами. | Проверить, какой канал формирует показание в рабочей точке. |
| Аналоговый выход | Логарифмическая или другая паспортная функция. | Нельзя считать давление линейно пропорциональным напряжению без проверки формулы. |
| Цифровая связь | Адрес, параметры обмена, единицы и код состояния. | Отличать корректное давление от ошибки или отсутствия данных. |
Перед монтажом выбирают точку, представляющую давление в контролируемом объёме. Узкая трубка, локальный поток газа и близость насосного входа могут создавать различие между показанием датчика и давлением у изделия. После замены сенсора выполняют предусмотренную изготовителем настройку и проверку. Сменность чувствительного элемента определяют по конструкции конкретной модели; её нельзя считать общим отличием всех конкурирующих приборов. Для автоматического открытия затвора учитывают допустимый перепад, исправность сигнала и логику блокировок установки. Один порог вакуумметра не заменяет проверку всех условий безопасного переключения. Сопоставление приборов проводят в одинаковом газе и устойчивом режиме.
