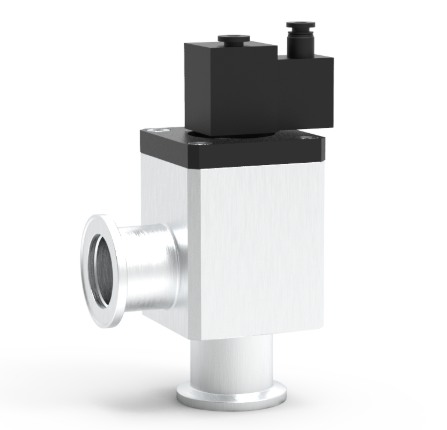

CBVAC DYC-J40LK-F — электромагнитный клапан с дифференциальным напуском для изоляции вакуумной линии и дифференциального напуска газа. Код заказа 4.1.2439-F определяет выбранное исполнение.
Технические характеристики исполнения
| Параметр | Значение |
|---|---|
| Производитель | CBVAC |
| Модель | DYC-J40LK-F |
| Код заказа | 4.1.2439-F |
| Серия | DYC |
| Тип | Электромагнитный клапан с дифференциальным напуском |
| Привод | Электромагнитный |
| Присоединение | KF, DN40 |
| Компоновка | Угловое, 90° |
| Проход, мм | 40 |
| Материал корпуса | Алюминий |
| Уплотнение | Viton (FKM) |
| Масса нетто, кг | 1,36 |
| Питание управляющей катушки | 220 В AC, 50 Гц |
Назначение и принцип работы
Исполнение с дифференциальным напуском применяют в обвязке насоса. Состав газовых каналов, направление напуска и межблокировку с насосом фиксируют в схеме подключения конкретной установки.
Эластомер Viton (FKM) используется в уплотнительном узле. Совместимость с газом, температурой и продуктами процесса проверяют до установки.
Применение
Обвязка механических вакуумных насосов и автоматизация последовательности откачки и напуска.
Управление
Электромагнитный привод подключают к предусмотренному питанию. Контроллер должен учитывать напряжение катушки, межблокировки насоса и требуемое состояние при отключении питания.
Подбор и монтаж
Для модели DYC-J40LK-F согласуют рабочий газ, давление с обеих сторон, температуру, направление установки и стандарт ответных фланцев. Сильфонное и эластомерное исполнения, а также разные суффиксы модели не заменяют друг друга без проверки спецификации.
Перед сборкой очищают и осматривают уплотнительные поверхности. Трубопровод закрепляют на собственных опорах, соединение собирают без перекоса. После монтажа проверяют герметичность, ход привода и сигналы автоматики. Регламент обслуживания зависит от загрязнения газовой среды и числа циклов.
Подбор и поставка в Ликлаб
Лаборатория контроля герметичности Ликлаб помогает подобрать вакуумный клапан, ответные фланцы, уплотнения и крепёж для установки. В запросе укажите DYC-J40LK-F, код 4.1.2439-F, количество, рабочую среду и параметры магистрали.
