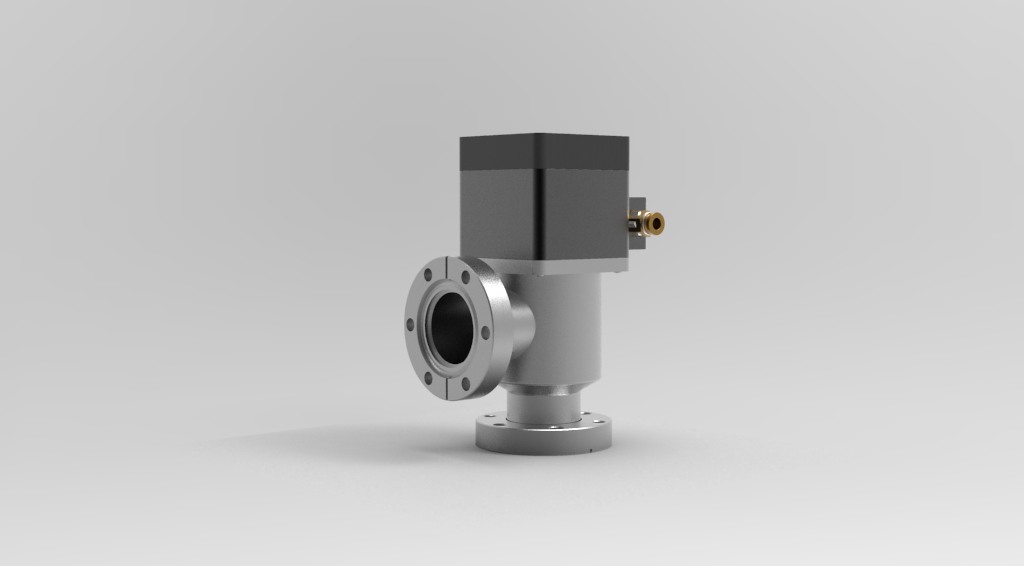

CBVAC CDQ-J25HGC-EH1D — пневматический вакуумный клапан cf для отсечения вакуумной камеры или участка трубопровода от откачной системы. Код заказа 4.1.2298-EH1D определяет выбранное исполнение.
Технические характеристики исполнения
| Параметр | Значение |
|---|---|
| Производитель | CBVAC |
| Модель | CDQ-J25HGC-EH1D |
| Код заказа | 4.1.2298-EH1D |
| Серия | CDQ |
| Тип | Пневматический вакуумный клапан CF |
| Привод | Пневматический |
| Присоединение | CF25 |
| Компоновка | Угловое, 90° |
| Проход, мм | 25 |
| Материал корпуса | Нержавеющая сталь 304 |
| Уплотнение | Сильфонное уплотнение штока |
| Масса нетто, кг | 0,96 |
| Питание управляющей катушки | 24 В DC |
Рабочие параметры серии
| Параметр | Значение |
|---|---|
| Рабочее давление серии, Па | 1×10⁻⁶…1,2×10⁵ |
| Перепад перед открытием, Па | Не более 1,2×10⁵ |
| Натекание корпуса и затвора, Па·л/с | Не более 1,3×10⁻⁷ |
| Рабочая среда | Чистый воздух и неагрессивные газы |
| Давление сжатого воздуха, МПа | 0,4…0,7 |
| Время переключения, с | Не более 1 |
| Прогрев корпуса | В открытом состоянии до 200 °C; в закрытом до 150 °C |
Пределы приведены для соответствующей серии каталога CBVAC. Допустимые температуры катушки, датчиков и управляющей арматуры проверяют отдельно; температура прогрева корпуса не является температурой всего собранного привода.
Назначение и принцип работы
Запорная тарелка перемещается относительно седла и открывает либо перекрывает проход. В открытом положении газ поступает к насосу; в закрытом — изолируется выбранный объём.
Сильфон отделяет подвижный шток от вакуумного объёма. Материал уплотнения седла согласуют отдельно: сильфонное уплотнение штока не означает отсутствие эластомеров во всём клапане.
Применение
Вакуумные испытательные стенды, откачные посты, установки нанесения покрытий и лабораторные вакуумные системы.
Управление
Пневмопривод подключают к подготовленному сжатому воздуху; управляющий распределитель и датчики положения согласуют с автоматикой установки.

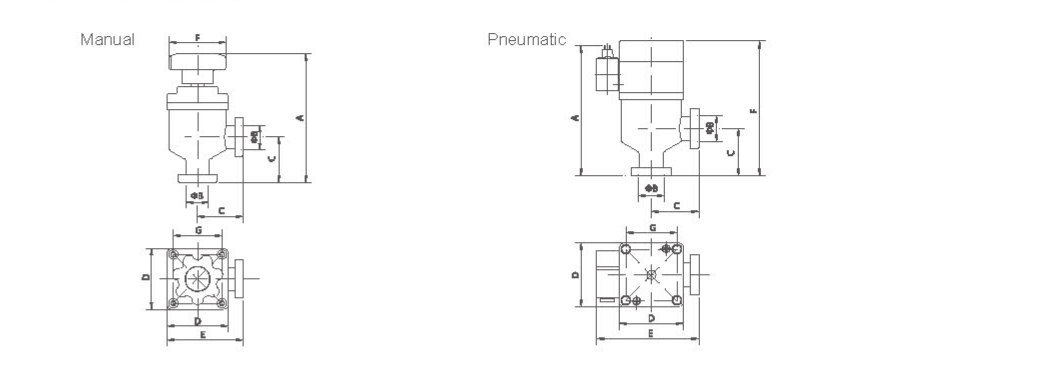

Габариты и подключение
Подбор и монтаж
Для модели CDQ-J25HGC-EH1D согласуют рабочий газ, давление с обеих сторон, температуру, направление установки и стандарт ответных фланцев. Сильфонное и эластомерное исполнения, а также разные суффиксы модели не заменяют друг друга без проверки спецификации.
Перед сборкой очищают и осматривают уплотнительные поверхности. Трубопровод закрепляют на собственных опорах, соединение собирают без перекоса. После монтажа проверяют герметичность, ход привода и сигналы автоматики. Регламент обслуживания зависит от загрязнения газовой среды и числа циклов.
Подбор и поставка в Ликлаб
Лаборатория контроля герметичности Ликлаб помогает подобрать вакуумный клапан, ответные фланцы, уплотнения и крепёж для установки. В запросе укажите CDQ-J25HGC-EH1D, код 4.1.2298-EH1D, количество, рабочую среду и параметры магистрали.
