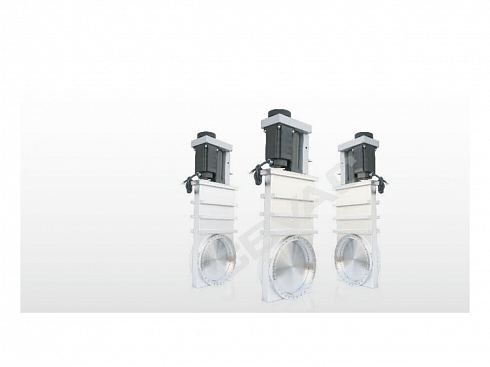

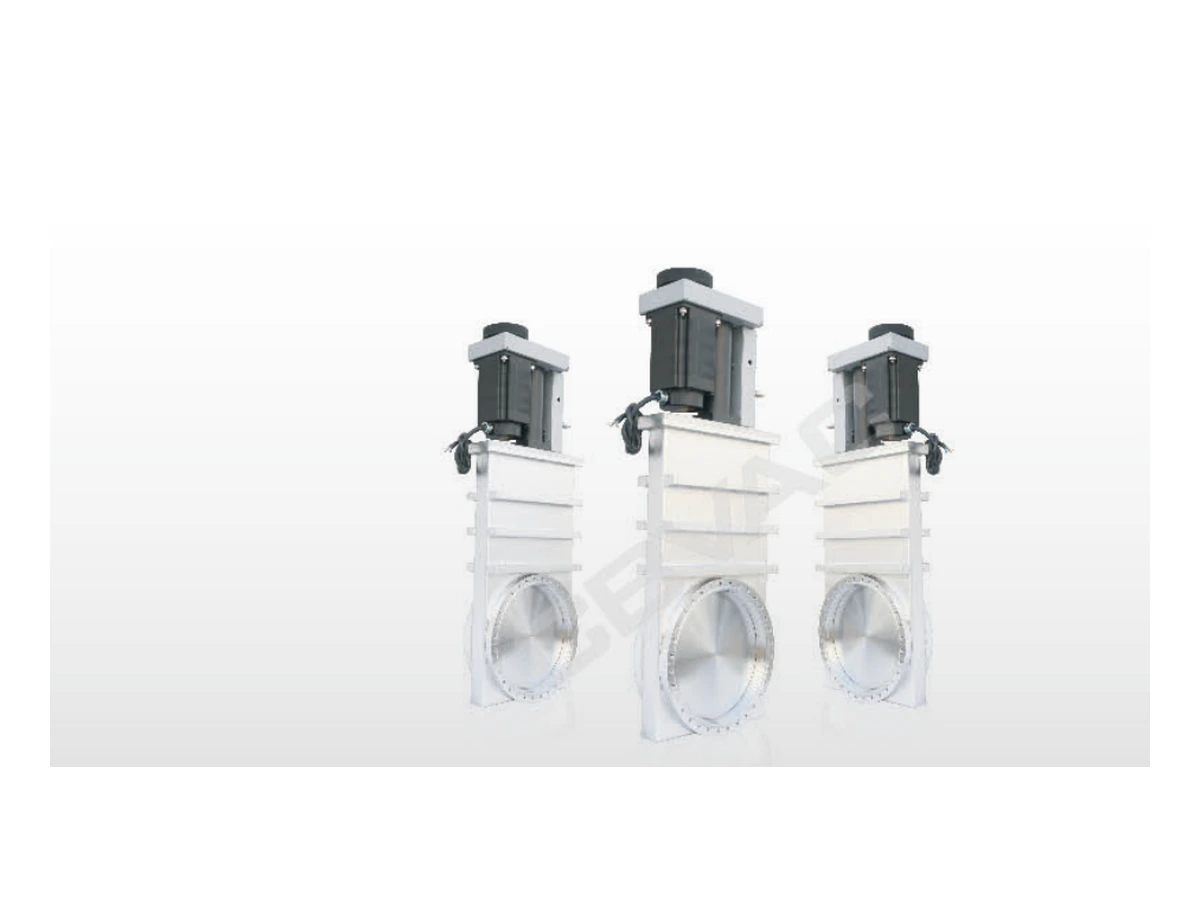

Высоковакуумный электрический дросселирующий затвор CBVAC CCJ-250B

Находится на удалённом складе · 1 шт.
Артикул A22Y2-00132. Сведения о наличии на 03.10.2026.

Изоляция вакуумной камеры или участка магистрали от соседнего объёма.

Технические характеристики и исполнение

График рабочего диапазона давления

Назначение и устройство

Высоковакуумный электрический дросселирующий затвор CCJ-250B — высоковакуумный электрический дросселирующий затвор серии CCJ. Для этой позиции закреплён код заказа A22Y2-00132. В технической таблице подтверждены: условный проход — DN 250; диапазон давления — 1×10⁻⁶…1,2×10⁵ Па; уплотнение крышки — Фторкаучук (Viton); допустимый перепад при открытии — ≤ 5×10³ Па, любое направление; первый межсервисный интервал — 10 000 циклов; температура прогрева корпуса — ≤ 200 °C при открытом; ≤ 150 °C при закрытом; монтажная ориентация — Произвольная; питание — 220 В, 50 Гц перем. тока или ≤ 50 В пост. тока.

Проходное исполнение устанавливается в рабочем участке вакуумной магистрали для управляемого отделения объёмов. Проводимость участка оценивают для всей трассы с учётом фланцев, переходов, длины линии и фактического режима откачки.

При подборе задают рабочее и предельное давление, требуемую проводимость или расход, номинальный диаметр и стандарт каждого присоединения, материал корпуса и уплотнения, температурный режим, допустимую ориентацию и состав рабочей среды. Параметры, отсутствующие в таблице карточки, включают в заказ только после их фиксации в спецификации.

Для выбранного привода в проекте закрепляют источник энергии, управляющий сигнал, безопасное положение, обратную связь и межблокировки; значения берут из согласованной комплектации конкретного кода заказа.

Монтаж выполняют на разгруженной и соосной магистрали. Уплотнительные поверхности защищают от ударов и частиц, соседние трубы устанавливают на собственные опоры, а вокруг привода оставляют место для подключения и обслуживания. До затяжки проверяют направление портов, доступ к крепежу и соответствие ответных фланцев.

Входной контроль включает сверку маркировки и комплектности, осмотр корпуса, портов и уплотнений, проверку хода привода без нагрузки и контроль сигналов положения. После монтажа проводят проверку герметичности, несколько циклов открытия и закрытия и испытание штатных межблокировок в составе установки.

В заказной спецификации указывают код заказа A22Y2-00132, модель CCJ-250B, серия CCJ, привод электрический, исполнение регулирование проводимости, количество, рабочую среду, давления, температуру, присоединения, уплотнение, ориентацию, параметры питания или воздуха, сигналы положения и требуемое безопасное состояние.

Подбор и монтаж

В заказе укажите полную модель и код A22Y2-00132. Дополнительно согласуйте DN, фланцы, монтажную длину, материал уплотнения, допустимый перепад и положение при отключении питания или пневматики. Параметры другой модели той же серии не переносятся на это исполнение.

Перед монтажом сверяют обозначение и код заказа, размер обоих присоединений и комплектность. Трубопровод и тяжёлые узлы закрепляют отдельными опорами. Уплотняемые поверхности защищают от царапин и частиц. Соединение собирают без перекоса и механического натяга.

Ввод в работу и обслуживание

После сборки проверяют герметичность соединений в рабочей схеме. Для клапана дополнительно проверяют ход привода, конечные положения и межблокировки с насосами. На предприятии фиксируют параметры проверки и результат. При обслуживании исключают попадание загрязнений в камеру; повреждённые уплотнения заменяют совместимыми деталями.

Комплектация для предприятия

Лаборатория Ликлаб помогает подобрать присоединения, уплотнения и крепёж, согласовать схему установки и организовать сервис вакуумной системы. Для технического предложения укажите артикул A22Y2-00132, количество, рабочую среду, диапазон давления и размеры ответных портов.
