Фланцевый элемент для сборки вакуумной камеры и магистрали. Приварное исполнение образует присоединение на трубе, глухое закрывает порт, поворотное облегчает совмещение крепежа. Вариантов: 10.
Описание
Фланцевый элемент для сборки вакуумной камеры и магистрали. Приварное исполнение образует присоединение на трубе, глухое закрывает порт, поворотное облегчает совмещение крепежа.

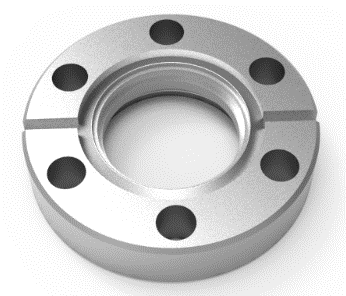

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7375 | DN 16 | Нержавеющая сталь 304 | 0,05 кг |
| 7376 | DN 25 | Нержавеющая сталь 304 | 0,15 кг |
| 7377 | DN 35 | Нержавеющая сталь 304 | 0,3 кг |
| 7378 | DN 50 | Нержавеющая сталь 304 | 0,45 кг |
| 7379 | DN 63 | Нержавеющая сталь 304 | 0,8 кг |
| 7380 | DN 80 | Нержавеющая сталь 304 | 1 кг |
| 7381 | DN 100 | Нержавеющая сталь 304 | 1,4 кг |
| 7382 | DN 150 | Нержавеющая сталь 304 | 2,1 кг |
| 7383 | DN 200 | Нержавеющая сталь 304 | 3 кг |
| 7384 | DN 250 | Нержавеющая сталь 304 | 4 кг |
Подбор и комплектация
Сравните стандарт KF, ISO-K, ISO-F или CF, DN, посадку трубы и монтажный чертёж. Для приварного изделия уточните внутренний диаметр, толщину стенки и материал свариваемых деталей. Поворотный фланец не является вращательным вводом. Уплотнения и крепёж согласуют отдельными позициями.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 288–297. Общий технический каталог Ликлаб.
