Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 15.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

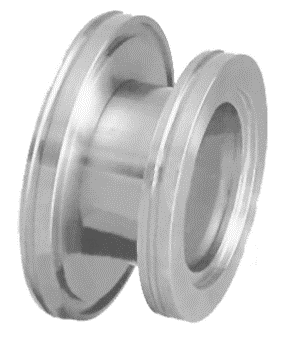

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7792 | ISO-K80-ISO-K63 | Нержавеющая сталь 304 | 1,2 кг |
| 7793 | ISO-K100-ISO-K63 | Нержавеющая сталь 304 | 1,3 кг |
| 7794 | ISO-K100-ISO-K80 | Нержавеющая сталь 304 | 2,27 кг |
| 7795 | ISO-K160-ISO-K63 | Нержавеющая сталь 304 | 2,4 кг |
| 7796 | ISO-K160-ISO-K80 | Нержавеющая сталь 304 | 2,55 кг |
| 7797 | ISO-K160-ISO-K100 | Нержавеющая сталь 304 | 2,7 кг |
| 7798 | ISO-K200-ISO-K63 | Нержавеющая сталь 304 | 2,2 кг |
| 7799 | ISO-K200-ISO-K80 | Нержавеющая сталь 304 | 2,8 кг |
| 7800 | ISO-K200-ISO-K100 | Нержавеющая сталь 304 | 3,4 кг |
| 7801 | ISO-K200-ISO-K160 | Нержавеющая сталь 304 | 6,12 кг |
| 7802 | ISO-K250-ISO-K63 | Нержавеющая сталь 304 | 4,2 кг |
| 7803 | ISO-K250-ISO-K80 | Нержавеющая сталь 304 | 4,8 кг |
| 7804 | ISO-K250-ISO-K100 | Нержавеющая сталь 304 | 5,1 кг |
| 7805 | ISO-K250-ISO-K160 | Нержавеющая сталь 304 | 6,8 кг |
| 7806 | ISO-K250-ISO-K200 | Нержавеющая сталь 304 | 8,16 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 466–480. Общий технический каталог Ликлаб.
