Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 5.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

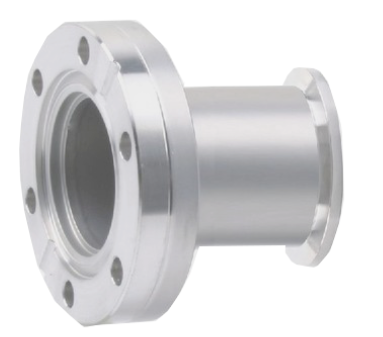

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7458 | CF16-KF16 | Нержавеющая сталь 304 | 0,23 кг |
| 7459 | CF35-KF25 | Нержавеющая сталь 304 | 0,45 кг |
| 7460 | CF35-KF40 | Нержавеющая сталь 304 | 0,6 кг |
| 7461 | CF50-KF50 | Нержавеющая сталь 304 | 0,95 кг |
| 7462 | CF63-KF50 | Нержавеющая сталь 304 | 1,36 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 461–465. Общий технический каталог Ликлаб.
