Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 10.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

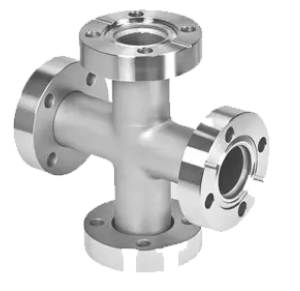

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7434 | DN 16 | Нержавеющая сталь 304 | 0,34 кг |
| 7435 | DN 25 | Нержавеющая сталь 304 | 0,79 кг |
| 7436 | DN 35 | Нержавеющая сталь 304 | 1,13 кг |
| 7437 | DN 50 | Нержавеющая сталь 304 | 2,04 кг |
| 7438 | DN 63 | Нержавеющая сталь 304 | 5,67 кг |
| 7439 | DN 80 | Нержавеющая сталь 304 | 6,9 кг |
| 7440 | DN 100 | Нержавеющая сталь 304 | 8,85 кг |
| 7441 | DN 150 | Нержавеющая сталь 304 | 14,52 кг |
| 7442 | DN 200 | Нержавеющая сталь 304 | 21,32 кг |
| 7443 | DN 250 | Нержавеющая сталь 304 | 27,22 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 429–438. Общий технический каталог Ликлаб.
