Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 10.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

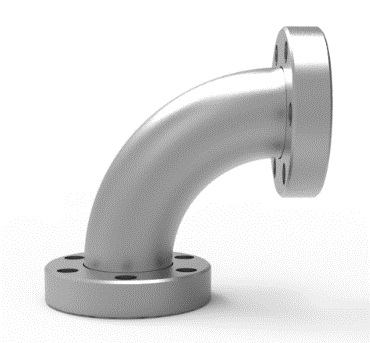

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7414 | DN 16, A = 38 мм | Нержавеющая сталь 304 | 0,22 кг |
| 7415 | DN 25, A = 58 мм | Нержавеющая сталь 304 | 0,45 кг |
| 7416 | DN 35, A = 63 мм | Нержавеющая сталь 304 | 0,68 кг |
| 7417 | DN 50, A = 80 мм | Нержавеющая сталь 304 | 1,59 кг |
| 7418 | DN 63, A = 105 мм | Нержавеющая сталь 304 | 2,27 кг |
| 7419 | DN 80, A = 118 мм | Нержавеющая сталь 304 | 3,4 кг |
| 7420 | DN 100, A = 135 мм | Нержавеющая сталь 304 | 4,99 кг |
| 7421 | DN 150, A = 167 мм | Нержавеющая сталь 304 | 8,62 кг |
| 7422 | DN 200, A = 203 мм | Нержавеющая сталь 304 | 12,25 кг |
| 7423 | DN 250, A = 208 мм | Нержавеющая сталь 304 | 25,4 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 339–348. Общий технический каталог Ликлаб.
