Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 9.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

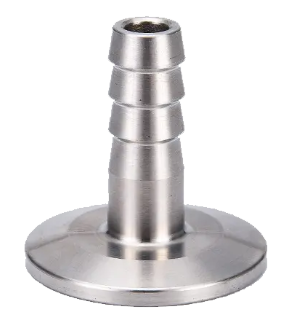

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7141 | DN 16 | Хромированная сталь | 0,07 кг |
| 7144 | DN 16 | Алюминиевый сплав | 0,03 кг |
| 7147 | DN 16 | Нержавеющая сталь 304 | 0,07 кг |
| 7142 | DN 25 | Хромированная сталь | 0,08 кг |
| 7145 | DN 25 | Алюминиевый сплав | 0,03 кг |
| 7148 | DN 25 | Нержавеющая сталь 304 | 0,08 кг |
| 7143 | DN 40 | Хромированная сталь | 0,12 кг |
| 7146 | DN 40 | Алюминиевый сплав | 0,04 кг |
| 7149 | DN 40 | Нержавеющая сталь 304 | 0,12 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 497–505. Общий технический каталог Ликлаб.
