Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов. Вариантов: 10.
Описание
Соединение участков вакуумной магистрали, изменение направления потока или подключение оборудования и измерительных портов.

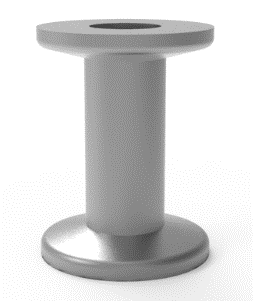

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7131 | KF16-KF10 | Алюминиевый сплав | 0,03 кг |
| 7136 | KF16-KF10 | Нержавеющая сталь 304 | 0,09 кг |
| 7132 | KF25-KF16 | Алюминиевый сплав | 0,04 кг |
| 7137 | KF25-KF16 | Нержавеющая сталь 304 | 0,12 кг |
| 7133 | KF40-KF16 | Алюминиевый сплав | 0,04 кг |
| 7138 | KF40-KF16 | Нержавеющая сталь 304 | 0,12 кг |
| 7134 | KF40-KF25 | Алюминиевый сплав | 0,05 кг |
| 7139 | KF40-KF25 | Нержавеющая сталь 304 | 0,14 кг |
| 7135 | KF50-KF40 | Алюминиевый сплав | 0,08 кг |
| 7140 | KF50-KF40 | Нержавеющая сталь 304 | 0,23 кг |
Подбор и комплектация
Согласуйте стандарт и размер каждого конца, монтажные габариты и материал. Для переходника важны оба присоединения, для тройника и крестовины — все ответвления. При расчёте откачки учитывают длину, сечение и проводимость узла. Уплотнения, зажимы и болты заказывают в согласованной комплектности.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 446–455. Общий технический каталог Ликлаб.
