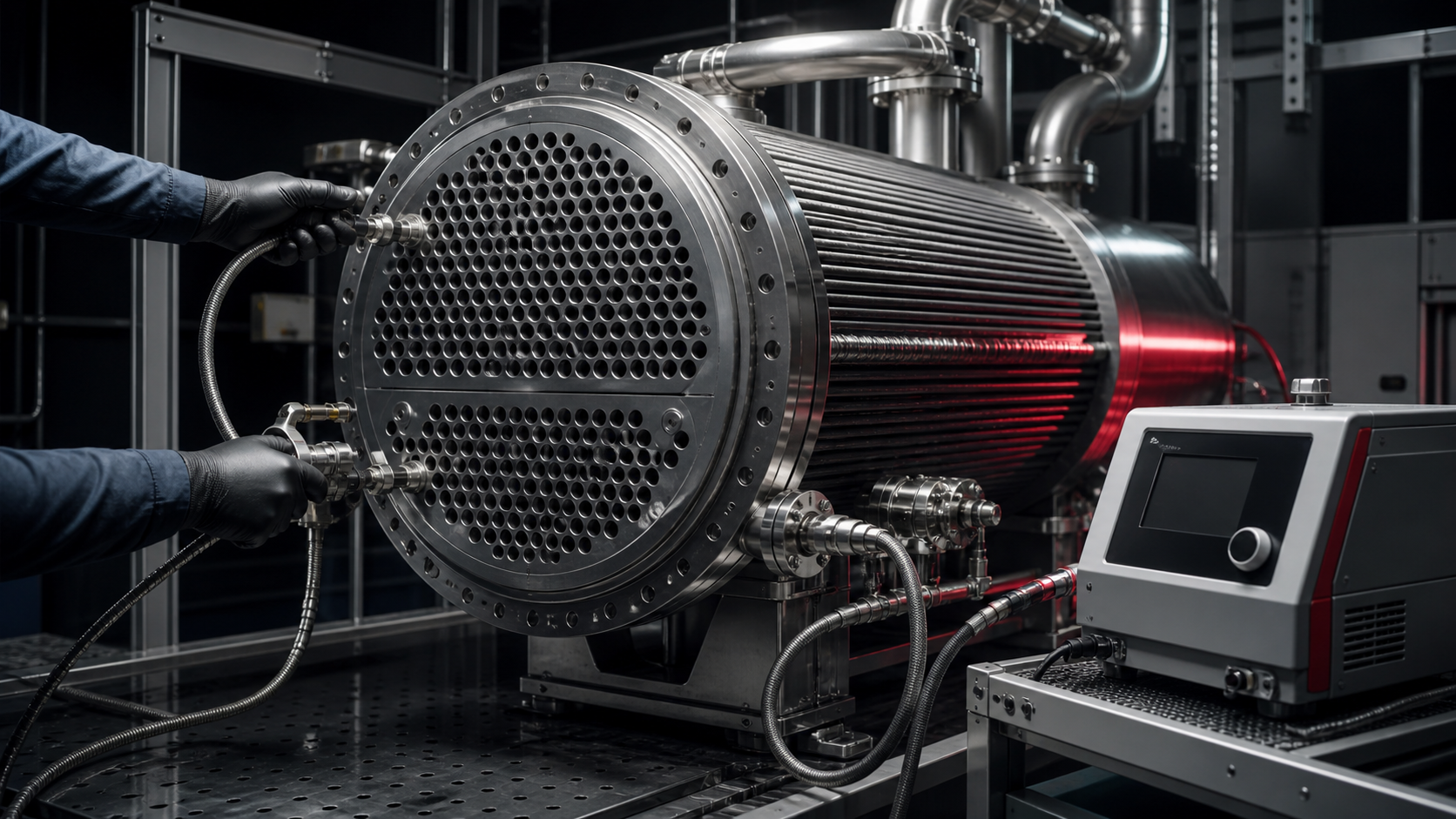

Проверка теплообменника на герметичность — это две разные задачи. Внешняя течь выводит среду из аппарата в окружающее пространство, а межконтурная меняет состав и давление потоков внутри оборудования. LEAKLAB строит программу так, чтобы не спутать эти механизмы и локализовать дефект до ремонта.
Фотографии из рабочего архива Ликлаб

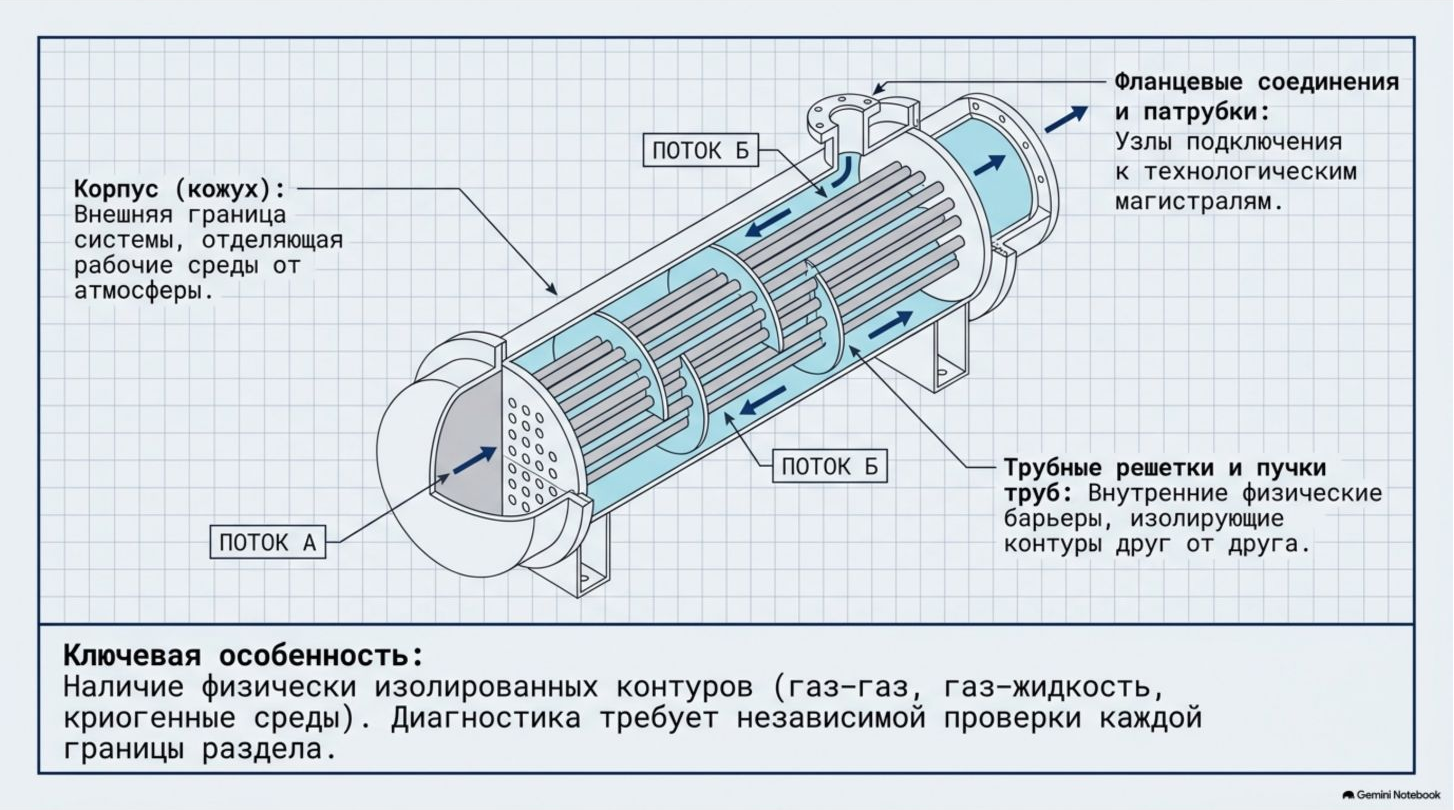

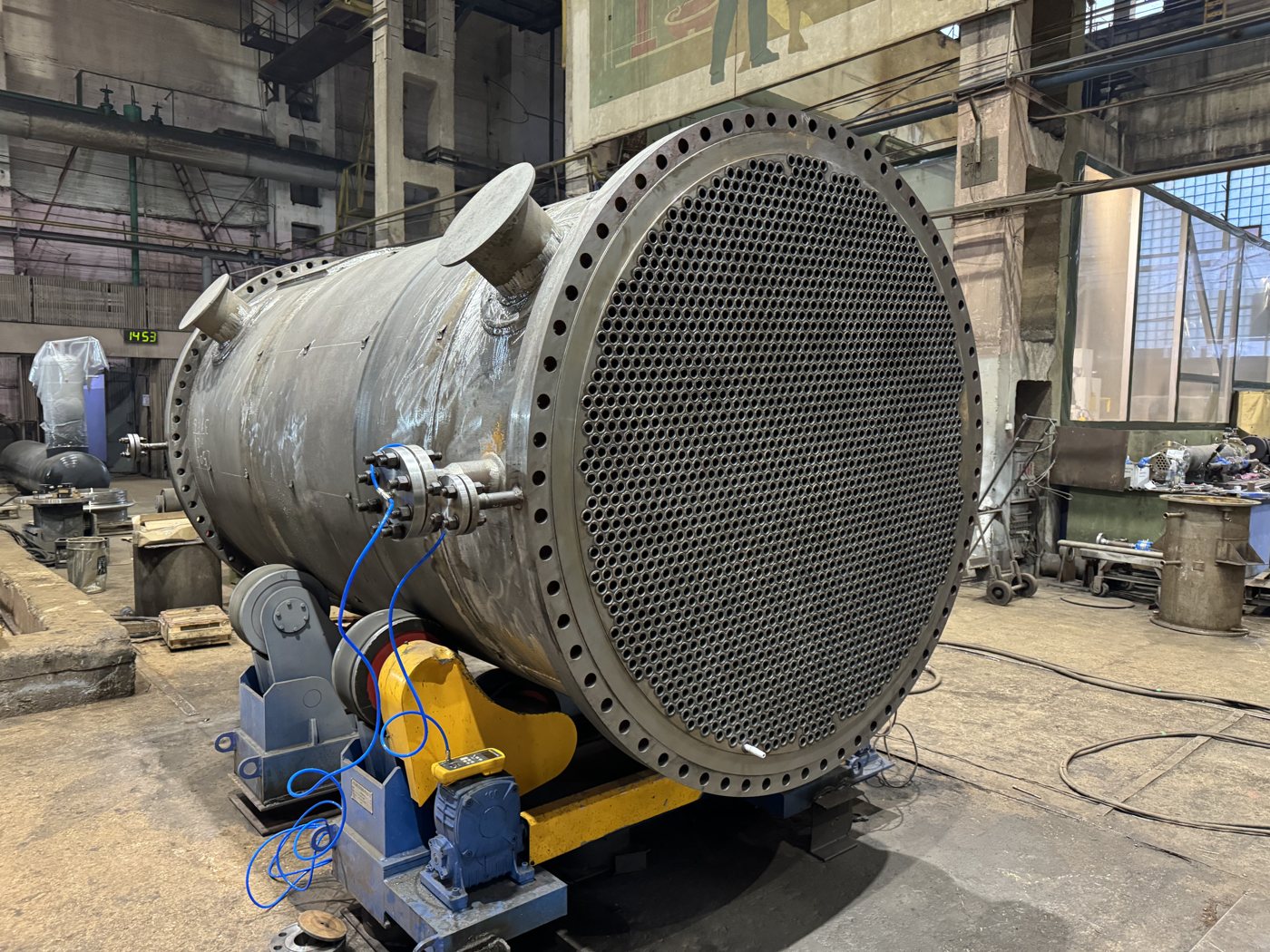

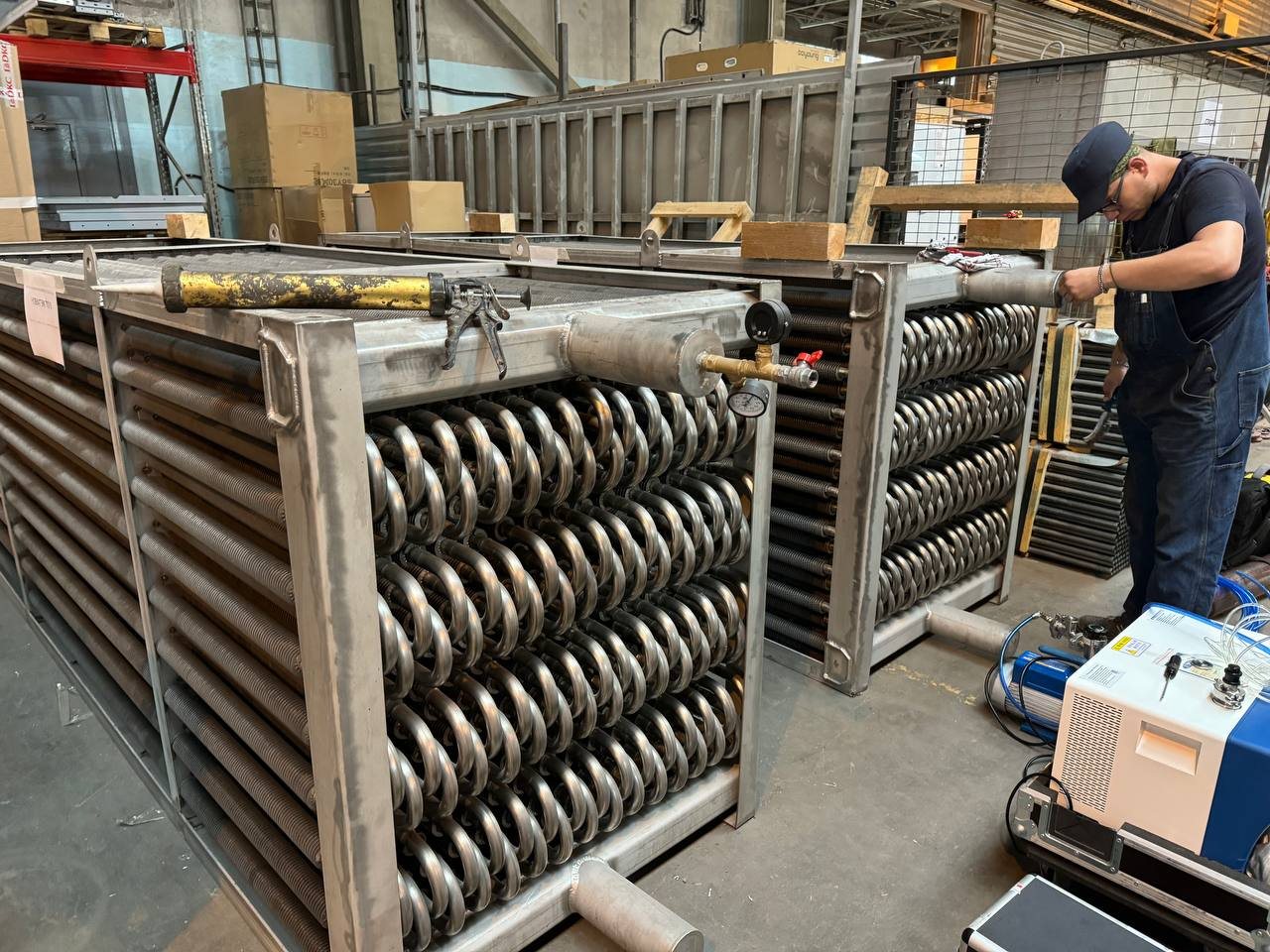

Теплообменные аппараты: доступ к контролируемым узлам
Внешняя или межконтурная негерметичность
| Задача | Что происходит | Как строят проверку |
|---|---|---|
| Внешняя герметичность | Контрольная среда покидает корпус, коллектор, сварной шов, фланец или ввод и выходит в окружающую среду. | Контур заполняют гелием или согласованной смесью, а внешние поверхности обследуют щупом; либо откачивают полость и обдувают подозрительные зоны снаружи. |
| Межконтурная герметичность | Газ переходит из одного технологического потока в другой через трубку, трубную решётку или соединение. | Один контур нагружают индикаторным газом, другой изолируют и подключают к измерительному тракту. Затем меняют конфигурацию, если это требуется программой. |
| Проверка оснастки | Течь переходника или заглушки может имитировать дефект аппарата. | Соединения и арматуру проверяют отдельно до подключения изделия и повторно при сомнительном сигнале. |
Почему «подать гелий и пройти щупом» недостаточно
Изоляция потоков
Схема клапанов должна однозначно показывать, какой контур нагружен, какой измеряется, а какой находится в безопасном состоянии.
Время отклика
Большой внутренний объём и длинные линии сглаживают пик. Скорость обхода согласуют с задержкой измерительного тракта.
Фоновый гелий
Избыток газа в помещении увеличивает фон. Подозрительную точку подтверждают после восстановления базового уровня.
Газовая нагрузка
Влага, загрязнение и пористые материалы удлиняют стабилизацию и могут создавать медленный широкий отклик.
Перепад давления
Испытание не должно повреждать трубки, пластины, мембраны и уплотнения. Допустимый режим берут из документации изделия.
Метрология
Перед серией и после неё проверяют чувствительность по эталонной течи в той же конфигурации измерительного тракта.

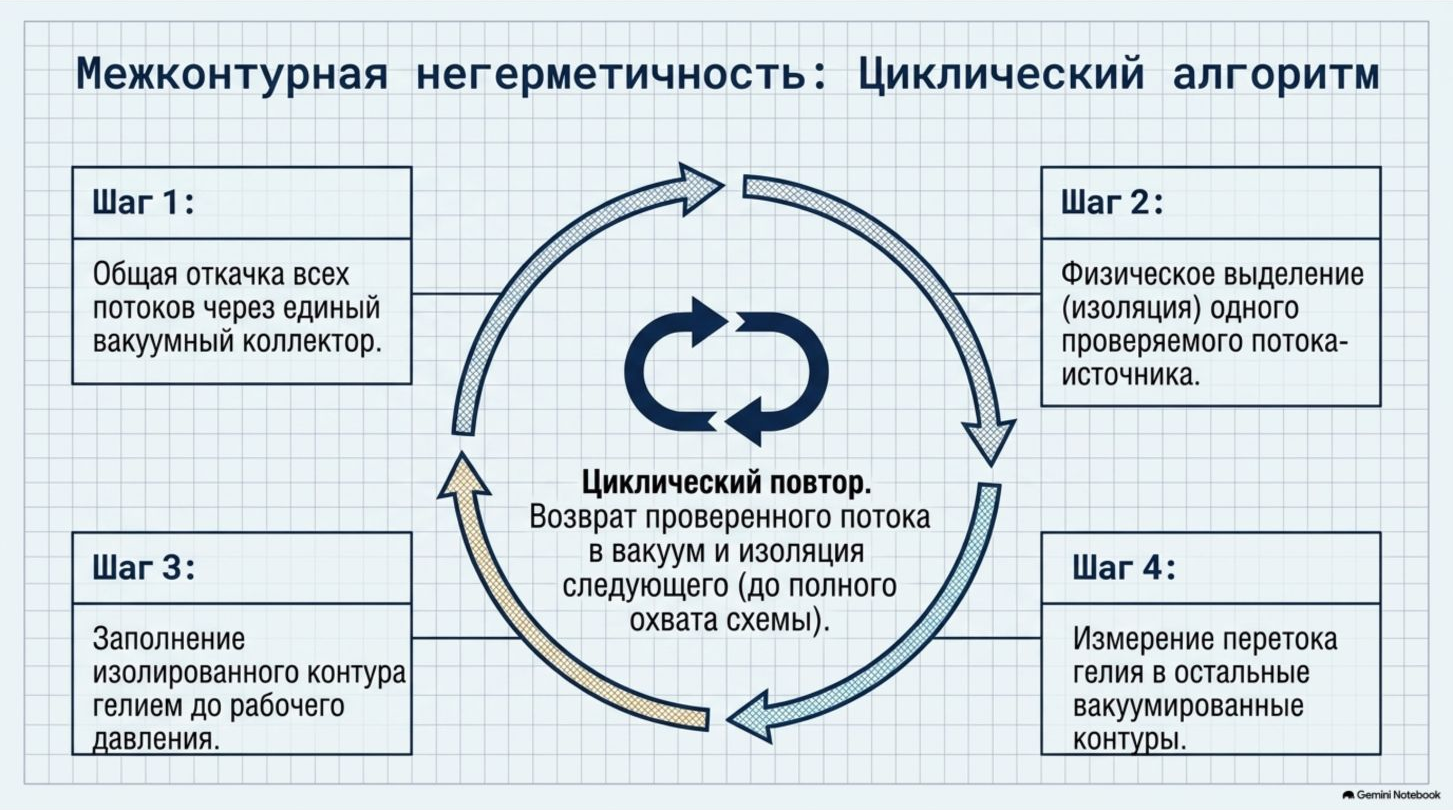

Воспроизводимый цикл испытания
Что сообщает форма сигнала
Быстрый повторяемый пик при воздействии на одну точку характерен для локального пути утечки. Медленное распределённое увеличение может быть связано с большим объёмом, задержкой линии, остаточным гелием или газовыделением. Решение принимают не по одному числу, а по связи сигнала с маршрутом, временем и контрольными перестановками контуров.
Исходные данные для программы работ
- чертёж или P&ID с обозначением всех потоков, коллекторов, клапанов и дренажей;
- рабочие среды, объёмы полостей, материалы, температура и допустимые перепады давления;
- критерий приёмки, нормативный документ и единицы результата;
- история эксплуатации, ремонта, гидроиспытаний и признаки смешения потоков;
- доступные точки подключения, ограничения площадки и требования промышленной безопасности.
Спроектировать проверку теплообменника
LEAKLAB разделит внешнюю и межконтурную задачи, разработает схему изоляции, подберёт измерительный тракт и оформит воспроизводимый протокол.
Передать схему и требования
