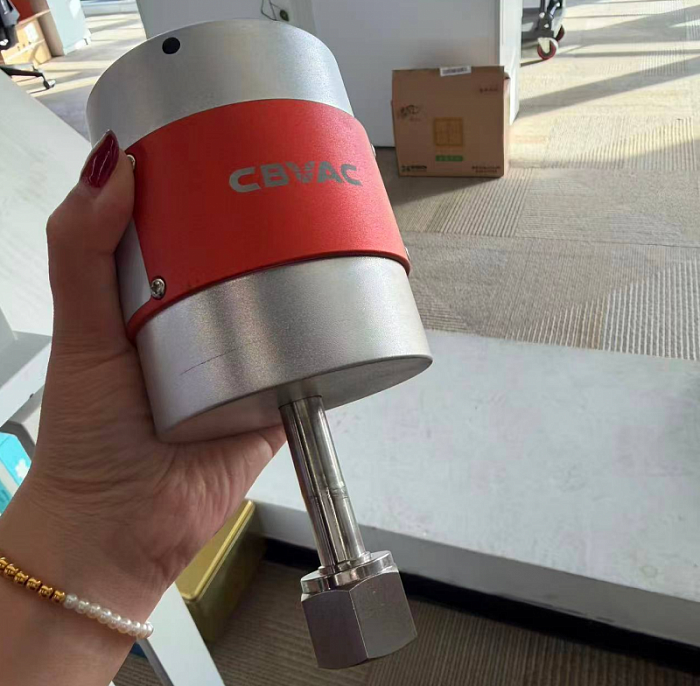

Мембранно-емкостные вакуумметры CBVAC
Мембранно-емкостные вакуумметры CBVAC представляют собой линейку приборов для точного измерения абсолютного давления в вакуумных и газовых системах. Основа измерения в таких приборах - деформация чувствительной мембраны и преобразование этого механического отклика в электрический сигнал. За счет этого приборы данного класса подходят для задач, где требуется высокая повторяемость, стабильность показаний и минимальная зависимость результата от состава газа.
Документация производителя охватывает несколько серий приборов. Каждая серия ориентирована на свою инженерную задачу. Одни модели предназначены для универсального применения, другие рассчитаны на агрессивные технологические среды, третьи интегрируются в системы автоматизации через релейные или цифровые интерфейсы. Такой подход удобен для проектирования вакуумных установок, технологических линий, стендов контроля герметичности и систем дозирования газов.
Основная инженерная идея линейки CBVAC заключается в том, чтобы закрыть одним семейством приборов несколько задач одновременно - от стандартного измерения давления до работы в загрязняющих процессах, в компактных OEM-системах и в цифровых сетях промышленной автоматизации.
Почему мембранно-емкостный вакуумметр важен для вакуумной техники
В отличие от тепловых вакуумметров, мембранно-емкостный датчик не определяет давление косвенно через теплопроводность газа. Он измеряет именно механическое воздействие давления на чувствительный элемент. Это означает более корректную работу на разных газах, лучшую воспроизводимость результата и большую пригодность для технологических процессов, где состав среды может меняться.
Для инженера по вакуумной технике это особенно важно в следующих случаях:
- при контроле давления на разных технологических газах;
- при необходимости устойчивого аналогового сигнала для ПЛК и регистраторов;
- при работе с агрессивными и загрязняющими средами;
- при проектировании автоматизированных систем с уставками, реле и цифровой сетью;
- при испытаниях, где требуется хорошая повторяемость между циклами.
Общая структура линейки CBVAC
| Серия | Назначение | Ключевые особенности |
|---|---|---|
| CM1 | Универсальное точное измерение давления | Базовая серия, обычное исполнение и подогрев 45 °C или 100 °C, аналоговый выход 0-10 В |
| CM1E | Процессы травления и агрессивные среды | Снижение коррозионного повреждения и осаждения побочных продуктов на мембране |
| DM1 | Высокоточная подогреваемая серия | Точность до 0,12 процента от показания, DB9, внешняя регулировка нуля по опции |
| DM1E | Высокоточная серия для травления | Подогрев, DB9, улучшенная защита от загрязнения и коррозии |
| HM1 | Измерение давления с релейным управлением | Два независимых реле, настраиваемые пороги срабатывания |
| EM1 | Компактный датчик без подогрева | Питание от 13 до 32 В постоянного тока, компактный корпус, несколько вариантов разъемов |
| KM1 | Компактная подогреваемая серия | Подогрев 45 °C или 100 °C, небольшие размеры, варианты питания ±15 В и ±24 В для части исполнений |
| FM1 | Сетевой вакуумметр с EtherCAT | EtherCAT, аналоговый выход, цифровая интеграция, высокая скорость отклика |
Серия CM1
CM1 является базовой и наиболее универсальной серией в линейке. Она предназначена для высокоточного измерения абсолютного давления в широком диапазоне задач. Производитель предлагает обычное исполнение без подогрева, а также версии с контролируемой температурой 45 °C и 100 °C. Выходной сигнал составляет 0-10 В постоянного тока и пропорционален измеряемому давлению.
Конструкция использует чувствительную мембрану из коррозионностойкого никелевого сплава. Производитель отдельно указывает высокую повторяемость, малый гистерезис, разрешение до 0,001 процента полной шкалы и допустимую перегрузку 310 кПа. Цельносварное исполнение повышает надежность измерительного узла и устойчивость к химическому воздействию.
Основные характеристики CM1
| Параметр | Значение |
|---|---|
| Диапазоны | Без подогрева: 0,1, 0,25, 1, 2, 10, 20, 100, 500, 1000 Torr. При 45 °C: 0,02, 0,05, 0,1, 0,25, 1, 2, 10, 20, 100, 1000 Torr. При 100 °C: 0,05, 0,1, 0,25, 1, 2, 10, 20, 100, 1000 Torr |
| Точность | Без подогрева: 0,5 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше. При 45 °C: 0,25 процента на 0,02 Torr, 0,15 процента на 0,05, 0,1 и 0,25 Torr, 0,12 процента выше 0,1 Torr. При 100 °C: 0,5 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше |
| Выход | 0-10 В постоянного тока, нагрузка более 10 кОм |
| Питание | ±15 В постоянного тока. Без подогрева около 35 мА, при 45 °C до 0,25 А, при 100 °C до 0,6 А |
| Время отклика | Менее 20 мс |
| Прогрев | 2 часа при диапазонах 1 Torr и выше, 4 часа при диапазонах ниже 1 Torr |
| Разъем | DB15 Male, для некоторых исполнений возможен переход на внешнюю 5-контактную клемму |
| Присоединения | NW16 KF, NW25 KF, CF16, CF35, 8VCR Female, 8VCO Female, 1/2 Tube, 3/8 VCR Female |
| Внутренний объем | 6,3 см³ |
| Перегрузка | 310 кПа |
CM1 удобен там, где требуется надежный универсальный датчик для вакуумной системы, газовой панели, испытательного стенда или лабораторной установки. При выборе диапазона следует ориентироваться на рабочую точку процесса, а не только на максимальное возможное давление системы.
Серия CM1E
CM1E разработана специально для процессов травления. В документации производителя подчеркивается, что конструкция серии существенно уменьшает коррозионное повреждение чувствительной мембраны и осаждение побочных продуктов процесса. За счет этого снижается дрейф измерений и повышается долговременная стабильность.
Для инженера это означает, что CM1E следует рассматривать прежде всего в тех установках, где обычный универсальный датчик работает на пределе химической стойкости или быстро теряет стабильность из-за загрязнения. Это типичная ситуация в некоторых процессах травления, вакуумной химии и сложных технологических линиях.
Основные характеристики CM1E
| Параметр | Значение |
|---|---|
| Температурные исполнения | 45 °C и 100 °C |
| Диапазоны | 45 °C: 0,02, 0,05, 0,1, 0,25, 1, 2, 10, 20, 100 Torr. 100 °C: 0,05, 0,1, 0,25, 1, 2, 10, 20, 100 Torr |
| Точность | 45 °C: до 0,12 процента от показания выше 0,1 Torr. 100 °C: 0,5 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше |
| Выход | 0-10 В постоянного тока |
| Интерфейс | DB15 Male |
| Присоединения | NW16 KF, NW25 KF, CF16, CF35, 8VCR Female, 8VCO Female, 1/2 Tube |
Серия CM1E сохраняет логику подключения CM1, поэтому ее удобно применять при модернизации действующих систем, когда требуется повысить стойкость к агрессивной среде без радикальной переделки шкафа автоматики и сигнального тракта.
Серия DM1
DM1 представляет собой высокоточную подогреваемую серию. Производитель указывает две температурные версии, 45 °C и 100 °C, а также возможность внешней регулировки нуля для части исполнений. Серия оснащается аналоговым выходом 0-10 В и разъемом DB9. В конструкции реализована интегрированная направляющая структура, которая снижает осаждение частиц на мембране.
В инженерной практике DM1 интересен там, где недостаточно базовой точности CM1 и требуется более строгая работа измерительного узла. Это может быть аналитическая вакуумная техника, чувствительные процессы регулирования давления, лабораторные стенды и производственные системы с высокой требовательностью к повторяемости.
Основные характеристики DM1
| Параметр | Значение |
|---|---|
| Диапазоны | 0,02 Torr только для 45 °C, далее 0,05, 0,1, 0,25, 1, 2, 10, 20, 100, 1000 Torr |
| Точность | 45 °C: 0,12 процента на 1-1000 Torr, 0,15 процента на 0,25, 0,1 и 0,05 Torr, 0,25 процента на 0,02 Torr. 100 °C: 0,25 процента при 1 Torr и выше и 0,50 процента ниже 1 Torr |
| Питание | ±15 В, при 45 °C до 0,25 А, при 100 °C до 0,6 А |
| Интерфейс | DB9 Male |
| Опции | стандартное исполнение, индикатор нагрева, внешняя регулировка нуля, индикатор нагрева плюс внешняя регулировка нуля |
| Присоединения | NW16-KF, NW25-KF, CF16, CF35, 8VCR Female, 8VCO Female, 1/2 Tube |
Если система требует высокой точности и при этом важно иметь возможность сервисной коррекции нуля, серия DM1 обычно выглядит предпочтительнее базовых моделей.
Серия DM1E
DM1E является специализированной версией DM1 для процессов травления и химически активных сред. Конструкция серии дополнительно снижает влияние побочных продуктов на мембрану и тем самым уменьшает дрейф измерений. Это сочетает преимущества высокой точности DM1 и повышенной стойкости CM1E.
Основные характеристики DM1E
| Параметр | Значение |
|---|---|
| Температуры | 45 °C и 100 °C |
| Диапазоны | 0,02 Torr только для 45 °C, далее 0,05, 0,1, 1, 2, 10, 20, 100, 1000 Torr |
| Точность | 45 °C: до 0,12 процента от показания на диапазонах 1-1000 Torr. 100 °C: 0,25 процента при 1 Torr и выше и 0,50 процента ниже 1 Torr |
| Выход | 0-10 В постоянного тока |
| Интерфейс | DB9 Male |
| Присоединения | NW16-KF, NW25-KF, CF16, CF35, 8VCR Female, 8VCO Female, 1/2 Tube, 4VCR Female |
Серия DM1E рациональна для ответственных технологических систем, где одновременно требуется высокая точность, нагрев и повышенная стойкость к загрязняющей среде.
Серия HM1
HM1 отличается от остальных серий наличием двух независимых реле. Это означает, что прибор может использоваться не только как измерительный датчик, но и как локальный исполнительный узел логики давления. Релейные выходы удобны для управления клапанами, сигнализацией, межблокировками и запуском отдельных этапов технологического процесса.
Серия выпускается в исполнениях без подогрева, при 45 °C и при 100 °C. Для подогреваемых моделей предусмотрена световая индикация состояния реле. Аналоговый выход 0-10 В сохраняется, поэтому HM1 можно одновременно использовать как измерительный и логический прибор.
Основные характеристики HM1
| Параметр | Значение |
|---|---|
| Диапазоны | 0,1, 1, 10, 20, 50, 100, 500, 1000 Torr |
| Точность | 45 °C: 0,15 процента на 0,1 Torr и 0,12 процента выше 0,1 Torr. Обычное исполнение и 100 °C: 0,5 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше |
| Реле | 2 независимых реле |
| Уставки | 0,01 В - 10 В по выходному сигналу |
| Коммутационная способность | 1 А при 30 VDC или 0,5 А при 30 VAC |
| Интерфейс | DB15 Male, для обычного исполнения возможен внешний terminal block |
| Присоединения | KF16, KF25, 1/2VCR, 1/2 Tube, Mini-CF, 1/4VCR |
Серия HM1 выгодна там, где нужно сократить состав шкафа автоматики и часть логики давления перенести непосредственно в сам датчик.
Серия EM1
EM1 является компактной серией без подогрева. Производитель делает акцент на простоте, малых габаритах, низкой стоимости и хорошей устойчивости к перегрузке. Для многих OEM-проектов именно такой датчик оказывается наиболее удобным, поскольку не требует симметричного питания ±15 В и может работать от диапазона 13-32 В постоянного тока.
Основные характеристики EM1
| Параметр | Значение |
|---|---|
| Диапазоны | 1, 2, 10, 20, 30, 50, 100, 250, 500, 1000 Torr |
| Точность | 0,5 процента от показания |
| Питание | +13...+32 В постоянного тока |
| Выходы | 0-5 В или 0-10 В |
| Разъемы | DB9, компактный DB15, DB15 на кабеле, 4-pin авиационный разъем, 5-контактная клемма |
| Присоединения | 4VCR Female, NW16KF, NW25KF, 4VCR Male, 8VCR Female, 1/2 Tube |
| Перегрузка | 310 кПа, предел давления удара 690 кПа |
EM1 следует рассматривать в компактных системах, OEM-оборудовании, модернизации серийных установок и там, где подогрев датчика не требуется, а место и стоимость имеют большое значение.
Серия KM1
KM1 является компактной подогреваемой серией. Документация ориентирует ее на процессы, где точность и стабильность вакуумного измерения важны для нанесения покрытий и других технологических операций, а побочные продукты процесса могут влиять на чувствительный элемент. Это своего рода промежуточное решение между универсальными сериями и более сложными высокоточными или сетевыми моделями.
Основные характеристики KM1
| Параметр | Значение |
|---|---|
| Диапазоны | 1, 2, 10, 30, 50, 100, 200, 500, 1000 Torr |
| Температуры | 45 °C и 100 °C |
| Точность | 45 °C: 0,5 процента от показания. 100 °C: 0,5 процента на 10-1000 Torr и 1 процент ниже 10 Torr |
| Питание | 45 °C: ±15 В или ±24 В, до 0,2 А. 100 °C: ±15 В, до 0,4 А |
| Интерфейсы | DB15 Male или DB9 Male |
| Присоединения | NW16 KF, 8VCR Female, 8VCO Female, 1/2 Tube, 1.33 inch OD CF |
| Время отклика | Менее 75 мс |
| Предел давления удара | 690 кПа |
Серия KM1 хорошо подходит для компактных технологических систем, где требуется подогрев, но нет необходимости в более сложной сетевой интеграции.
Серия FM1
FM1 является наиболее функционально насыщенной серией в каталоге. Это мембранно-емкостный вакуумметр с поддержкой EtherCAT, предназначенный для сложных автоматизированных производственных процессов. Производитель указывает, что серия построена на базе CM1, но дополнена цифровым сетевым обменом и расширенными вариантами исполнения.
В инженерной практике FM1 интересен для установок травления, нанесения покрытий и других производственных линий, где важно не только измерить давление, но и интегрировать датчик в общую цифровую архитектуру оборудования.
Основные характеристики FM1
| Параметр | Значение |
|---|---|
| Диапазоны | 0,1, 0,25, 1, 2, 5, 10, 20, 100, 200, 500, 1000 Torr |
| Температуры | без подогрева, 45 °C, 80 °C, 100 °C |
| Выходы | аналоговый 0-10 В и цифровой EtherCAT |
| Точность | без подогрева: 0,5 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше. 45 °C: 0,15 процента ниже 1 Torr и 0,10 процента при 1 Torr и выше. 80 °C и 100 °C: 0,50 процента ниже 1 Torr и 0,25 процента при 1 Torr и выше |
| Питание | +24 В ±10 процентов. Без подогрева до 300 мА, 45 °C до 600 мА, 80 °C и 100 °C до 800 мА |
| Интерфейсы | DB15 Male для аналогового сигнала и 2 RJ45 Female для EtherCAT |
| Время отклика | 3,3 мс |
| Присоединения | NW16 KF, NW25 KF, CF16, 8VCR Female, 8VCR Male, 8VCO Female, 1/2 Tube |
Для серии FM1 в документации приведены также дополнительные варианты кодирования по типу сенсора и релейной логике. Это показывает, что серия ориентирована именно на интеграцию в реальные автоматизированные технологические линии, а не только на локальное измерение давления.
Подключение и сигнальные интерфейсы
В линейке CBVAC используются разные сигнальные разъемы в зависимости от серии. Для базовых серий CM1 и CM1E характерен DB15. Для DM1 и DM1E применяют DB9. Для EM1 предусмотрено несколько вариантов, включая DB9, DB15, клеммы и авиационный разъем. Для FM1 к аналоговому разъему добавлены два RJ45 EtherCAT.
При подключении важно учитывать следующие моменты:
- тип питания датчика и допустимый ток для подогреваемых версий;
- тип аналогового выхода, 0-5 В или 0-10 В;
- входное сопротивление приемного устройства, оно должно быть более 10 кОм для серий с аналоговым выходом 0-10 В;
- разделение цепей питания, сигнала и корпуса;
- масштабирование аналогового сигнала в ПЛК или системе управления;
- время прогрева перед точным измерением.
Практический вывод: даже качественный мембранно-емкостный датчик может показывать нестабильный результат, если его подключить к неподходящему входу ПЛК, не выдержать время прогрева или разместить в зоне конденсации и сильного теплового градиента.
Как выбирать серию под задачу
| Инженерная задача | Наиболее логичный выбор | Причина |
|---|---|---|
| Универсальное точное измерение давления | CM1 | Базовая серия с широким набором диапазонов и присоединений |
| Агрессивные среды и процессы травления | CM1E или DM1E | Уменьшение коррозионного повреждения и загрязнения мембраны |
| Высокая точность и сервисная корректировка нуля | DM1 | Подогрев, повышенная точность, внешняя регулировка нуля |
| Локальная логика управления по давлению | HM1 | Два встроенных реле с настраиваемыми порогами |
| Компактное и экономичное OEM-решение | EM1 | Малые размеры, питание от 13 до 32 В, несколько вариантов интерфейсов |
| Компактный подогреваемый датчик | KM1 | Подогрев и небольшие габариты |
| Цифровая промышленная сеть и современная автоматизация | FM1 | EtherCAT, аналоговый выход и быстрое сетевое включение |
Настройка, наладка и обслуживание на территории России
Для практического внедрения мембранно-емкостного вакуумметра недостаточно только выбрать модель по каталогу. Необходимо корректно встроить его в реальную систему. Специалисты Leaklab выполняют подбор серии и диапазона, оценку технологической среды, выбор типа присоединения, подготовку рекомендаций по питанию, подключению и месту установки датчика.
В состав инженерного сопровождения могут входить следующие работы:
- подбор диапазона по рабочему давлению процесса;
- подбор серии с учетом загрязнения, травления, необходимости нагрева или релейной логики;
- проверка совместимости питания и сигнального входа;
- настройка масштабирования 0-10 В или 0-5 В в ПЛК;
- контроль времени прогрева перед приемкой результата;
- проверка поведения датчика на рабочих точках установки;
- анализ нестабильных показаний и причин смещения нуля;
- консультации по эксплуатации подогреваемых и цифровых исполнений.
При обслуживании важно помнить, что главные проблемы таких приборов в реальной эксплуатации обычно связаны не с самой физикой измерения, а с внешними факторами. Это неправильное место установки, ударный напуск газа, отсутствие прогрева, загрязнение мембраны, ошибки в проводке, неправильная развязка аналогового сигнала и некорректное масштабирование в системе управления.
Для задач вакуумной техники и контроля герметичности особенно важны стабильность нуля, повторяемость и устойчивость к загрязнению. Поэтому выбор серии должен исходить не только из диапазона давления, но и из характера процесса, наличия побочных продуктов, температурного режима и требований к автоматизации.
Линейка CBVAC охватывает практически все основные сценарии применения мембранно-емкостных вакуумметров в промышленной и лабораторной практике. Серии CM1 и CM1E закрывают универсальные и агрессивные процессы. DM1 и DM1E подходят для более высоких требований к точности. HM1 интересна там, где требуется релейное управление. EM1 и KM1 позволяют строить компактные системы. FM1 выводит измерение давления на уровень сетевой промышленной автоматизации.
Для российских предприятий и интеграторов наиболее важным фактором остается не только наличие самого датчика, но и грамотный инженерный подбор, правильная наладка и сопровождение на реальном объекте. Именно при таком подходе мембранно-емкостный вакуумметр становится полноценным элементом технологической системы, а не просто отдельным прибором с паспортными характеристиками.
Материал подготовлен на основе документации производителя по сериям CBVAC. При заказе конкретного исполнения рекомендуется дополнительно подтверждать код модели, диапазон, тип разъема, опции и механическое присоединение по окончательной спецификации.
