CBVAC SSH20 — компактный сухой двухвинтовой вакуумный насос с паспортной быстротой откачки 21,6 м³/ч, предельным остаточным давлением до 1 Па и массой около 15 кг. Он попадает в тот же прикладной класс, что спиральные насосы Edwards nXDS20i, Pfeiffer HiScroll 18, Agilent IDP-15 и ULVAC DIS-251, но решает задачу другой механикой: газ перемещают два синхронизированных винта без контактного торцевого уплотнения в рабочей паре. Ниже — не рекламная декларация, а проверяемое сравнение характеристик, водяного пара, длительной работы, обслуживания и условий корректной замены.
1. Методика: сравниваем не рекламные тезисы, а условия процесса
Вакуумный насос нельзя выбрать только по наибольшему числу м³/ч. Производительность меняется с входным давлением, реальная скорость на камере ограничивается проводимостью трубопровода, а остаточное давление зависит от течей, газовыделения, температуры, состава газа и состояния насоса. Для мокрого процесса важна не фраза «устойчив к воде», а измеренная паропроизводительность, давление насыщения, температура корпуса и схема удаления конденсата.
В этой статье паспорт SSH20 сопоставлен с официальными документами четырёх актуальных спиральных насосов близкого класса. Значение «не заявлено» не приравнивается к нулю: оно показывает, что по доступному документу нельзя сделать количественный вывод. Научные статьи используются для объяснения механизмов винтовой машины, но не подменяют испытания конкретного экземпляра SSH20.[9]
Главный вывод исследования: SSH20 имеет доказанное преимущество по сочетанию производительности, массы и компактности в выбранной группе. Универсальное превосходство по водяному пару, энергопотреблению или ресурсу 24/7 пока не доказано численными сравнительными испытаниями.
2. Что представляет собой CBVAC SSH20

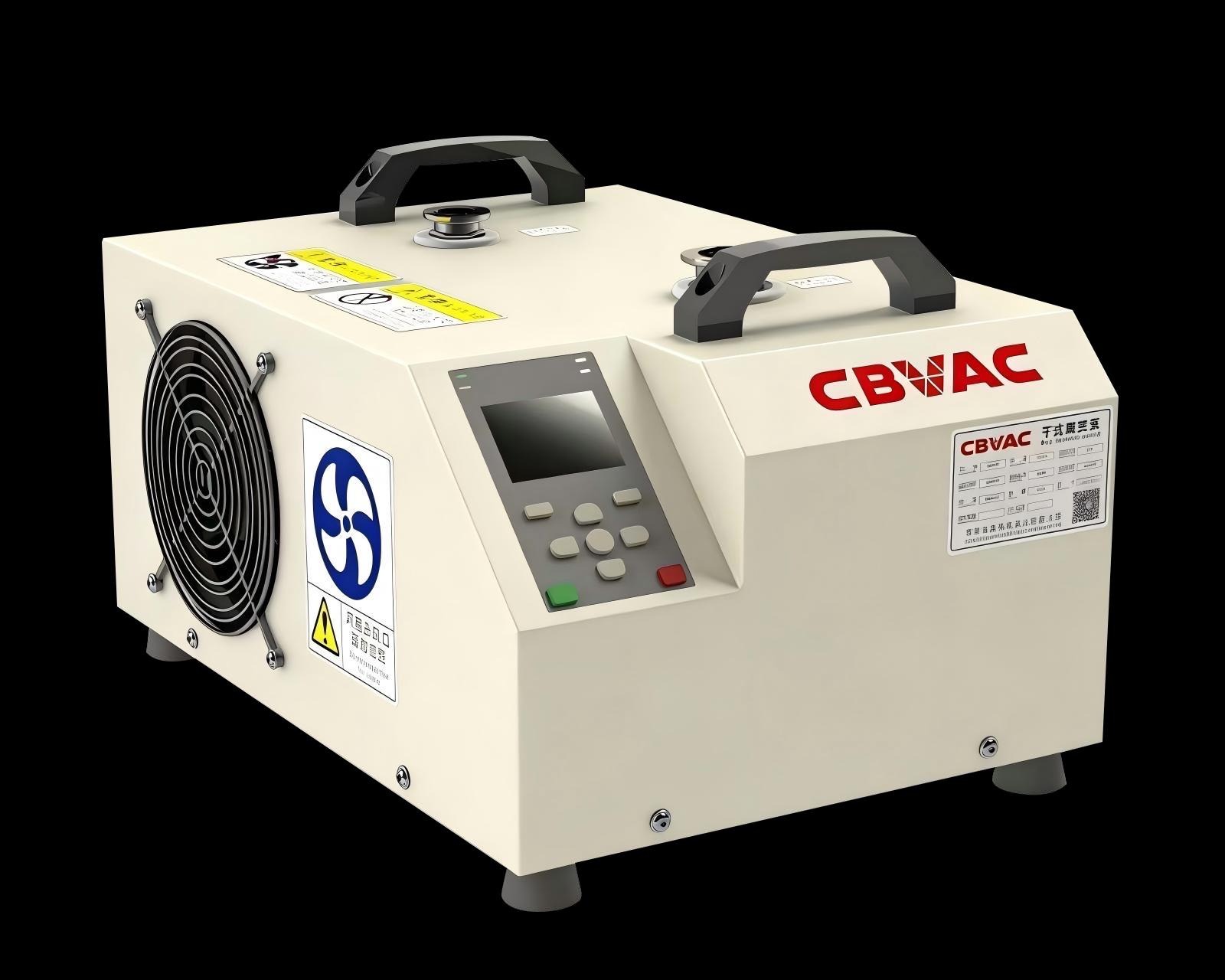

SSH20 относится к сухим объёмным насосам. Слово «сухой» означает отсутствие масляного или жидкостного уплотнения в рабочей полости, через которую проходит откачиваемый газ. Масло при этом используется в отдельном редукторе и требует контроля уровня и периодической замены. Это важное различие: насос обеспечивает безмасляный газовый тракт, но не является полностью безжидкостной машиной.
Два винтовых ротора вращаются навстречу друг другу, синхронизируются зубчатой передачей и образуют перемещающиеся рабочие объёмы. По руководству изготовителя, короткий канал снижает вероятность конденсации внутри ступени и помогает выносить водяной пар и частицы. Рабочая пара не должна касаться друг друга, поэтому в ней нет аналога длинного контактного tip seal спирального насоса.[1]
Граница применимости: руководство SSH20 запрещает без согласования откачивать активные, коррозионные, токсичные, горючие и взрывоопасные газы. Поэтому наличие прямого тракта и опционального покрытия в презентации нельзя превращать в общее разрешение на агрессивные среды.
3. Физика двухвинтовой вакуумной машины
Теоретическая быстрота объёмного насоса задаётся рабочим объёмом, переносимым за один оборот, и частотой вращения. Реальная быстрота ниже из-за перетечек через зазоры, нагрева газа, обратного потока и неполного наполнения рабочих камер. Для винтовой машины эти факторы меняются на нескольких режимах течения — от вязкого при атмосферной откачке до переходного и молекулярного вблизи предельного давления.
Исследования сухих винтовых насосов показывают, что геометрия шага и профиля определяет внутреннее сжатие, удельную мощность, температуру нагнетания и перетечки. Модели, учитывающие теплообмен и тепловую деформацию роторов, лучше совпадают с экспериментальной кривой, чем простая изотермическая модель.[10] Это объясняет, почему высокая частота вращения сама по себе не гарантирует ни предельного давления, ни ресурса: зазоры, температура, подшипники и синхронизирующие шестерни проектируются как единая система.
В SSH20 заявлена частота 6800 об/мин, разгон за 20 с и торможение за 30 с. Встроенный преобразователь частоты позволяет управлять запуском локально, дискретными сигналами или удалённо по RS-485. Для интегратора это означает возможность связывать насос с клапанами, вакуумметром и блокировкой турбомолекулярной ступени.
4. Как работает спиральный сухой насос
В scroll-насосе неподвижная и орбитальная спирали образуют серповидные газовые карманы. При орбитальном движении карманы перемещаются к выходу и уменьшаются. Для ограничения перетечки вдоль торца спирали применяется сухое полимерное уплотнение — tip seal. Патенты на такие насосы прямо описывают эффективность и долговечность торцевого уплотнения как важные факторы производительности и надёжности.[13]
Из этого не следует, что спиральная технология ненадёжна. Современные модели имеют герметичную развязку подшипников, газовый балласт, датчики обслуживания и продолжительные интервалы сервиса. Agilent заявляет для IDP-15 типичный интервал замены tip seal два-три года, Edwards — сервисный интервал серии до пяти лет, а Pfeiffer для обслуживания уровня 3 указывает пять лет или 40 000 часов. Сравнение должно учитывать реальный режим, а не только наличие износного элемента.[8][4]
5. Паспортные характеристики CBVAC SSH20
| Параметр | Значение | Инженерный комментарий |
|---|---|---|
| Тип | Сухой двухвинтовой насос | Без масла в рабочем газовом тракте; масло присутствует в редукторе. |
| Быстрота откачки | 6 л/с; 360 л/мин; 21,6 м³/ч | Паспортное пиковое значение. |
| Предельное давление | ≤1 Па; ≤1×10−2 мбар | Достижимо на подготовленной герметичной системе и исправном насосе. |
| Допустимое входное давление | Атмосферное | Не тождественно максимальному непрерывному давлению при постоянной газовой нагрузке. |
| Вход / выход | DN25 ISO-KF / DN16 ISO-KF | Выход нельзя дросселировать; нужен свободный выхлоп. |
| Масса | ≈15 кг | Существенно меньше массы сравниваемых scroll-моделей. |
| Габариты | 381×273×227 мм | Расчётный объём ограничивающего параллелепипеда около 23,6 л. |
| Шум | <60 дБ(А) | Хороший уровень для компактной машины, но выбранные scroll-модели заявляют 47–52 дБ(А). |
| Вибрация | <1 мм/с | Значение из руководства; метод и точка измерения не раскрыты. |
| Мощность | 750 Вт номинально; 510 Вт при предельном давлении | Для расчёта энергии нужен профиль мощности по всему циклу. |
| Питание | 1 фаза, 220 В ±10%, 50/60 Гц | Встроенное частотное управление. |
| Температура | −10…+40 °C | Более широкий нижний предел, чем у сравниваемых паспортов. |
| Управление | Локальное, I/O, удалённое; DB15, RS-485 | Подходит для OEM-интеграции и автоматизированных стендов. |
| Регламент масла | 20 000 ч или по потемнению; первый 12 000 ч* | *Первый интервал в руководстве отмечен как предварительный. |
6. Сравнение SSH20 с актуальными спиральными насосами
Выборка охватывает модели с входом KF25 и быстротой примерно 13–22 м³/ч при 50 Гц. Значения приведены по официальным документам изготовителей; разные стандарты измерения, варианты исполнения и условия испытаний ограничивают прямое ранжирование.
| Показатель | CBVAC SSH20 | Edwards nXDS20i | Pfeiffer HiScroll 18 | Agilent IDP-15 | ULVAC DIS-251 |
|---|---|---|---|---|---|
| Механизм | Два винта | Спиральный | Спиральный | Спиральный | Двойная спираль |
| Скорость, 50 Гц | 21,6 м³/ч | 22,0 м³/ч | 18,1 м³/ч | 12,8 м³/ч | 15,0 м³/ч |
| Предельное давление | ≤1 Па | 3 Па | 0,6 Па | 1,33 Па | 1,6 Па |
| Масса | ≈15 кг | 25,6 кг | 23 кг | 30–34 кг | 25 кг, 1 фаза |
| Шум | <60 дБ(А) | 52 дБ(А) | 47 дБ(А) | 50±2 дБ(А) | Не указан в листе |
| Мощность | 510 Вт у предела; 750 Вт ном. | 260 Вт у предела; до 730 Вт у атмосферы | Не приведена как мощность в таблице | 560 Вт двигатель | 400 Вт двигатель |
| Водяной пар | Качественное заявление; г/ч не указаны | 220 г/ч | Газовый балласт; г/ч не указаны | 235 г/ч, положение 2 | ≤25 г/сут при air flush |
| Непрерывная нагрузка | Отдельный предел не указан | До 50 мбар на входе | Предел в формате continuous не указан | До 200 мбар рекомендовано | Не указан в листе |
| Плановое обслуживание | Масло редуктора 20 000 ч | Tip seal / подшипники; до 5 лет для серии | Tip seal по состоянию; уровень 3 — 5 лет/40 000 ч | Tip seal обычно 2–3 года | Контроль по счётчику часов |
| Температура среды | −10…+40 °C | +5…+40 °C | +5…+40 °C | +5…+45 °C | +5…+40 °C |
SSH20 не является абсолютным победителем каждой строки. nXDS20i почти равен по скорости, HiScroll 18 глубже по предельному давлению и тише, а IDP-15 и nXDS20i имеют количественно подтверждённую паропроизводительность. Зато SSH20 предоставляет почти максимальную скорость при существенно меньшей массе и без контактного tip seal в рабочей ступени.
7. Удельная производительность: сильнейший аргумент SSH20
Отношение паспортной быстроты к массе удобно для OEM-оборудования, мобильных стендов и тесных лабораторных установок. Для SSH20 оно составляет около 1,44 м³/(ч·кг). Для nXDS20i — около 0,86, HiScroll 18 — 0,79, IDP-15 по текущей массе 30 кг — 0,43, DIS-251 — 0,60. Этот показатель не заменяет вакуумную кривую, но объективно характеризует интеграционную плотность.
Компактность особенно ценна, когда насос устанавливается внутри аналитического прибора, на передвижной тележке, под лабораторным столом или в ограниченном объёме шкафа. При этом проектировщик обязан оставить пространство для вентиляции, доступа к маслосмотровому стеклу, разъёмам и сервисным операциям.
8. Сколько времени занимает откачка: расчёт и реальность
Для идеальной герметичной камеры постоянного объёма при постоянной скорости насоса время снижения давления можно оценить формулой:
Для объёма 100 л и снижения давления с 1000 до 10 мбар модель даёт SSH20 около 76,8 с, nXDS20i 75,4 с, HiScroll 18 91,6 с, DIS-251 110,5 с и IDP-15 при 50 Гц 129,5 с. Разница отражает только паспортную скорость. В реальности время будет больше из-за арматуры, сопротивления KF-линии, уменьшения скорости у предельного давления, десорбции воды и негерметичности.
Эффективная скорость на камере связана со скоростью насоса S и проводимостью линии C:
Если перед KF25 установлены длинный шланг, узкий клапан или загрязнённый фильтр, увеличение паспортной скорости насоса может почти не уменьшить время цикла. Поэтому модернизация должна включать измерение давления у камеры и у входа насоса.
9. Водяной пар: где заканчивается маркетинг и начинается термодинамика
Водяной пар конденсируется, если его парциальное давление в сжимаемом газе превышает давление насыщения при локальной температуре. В насосе давление растёт к выходу, одновременно меняется температура стенок и газа. Поэтому устойчивость к воде определяется не одним материалом ротора, а всем тепловым и газодинамическим режимом.
Газовый балласт scroll-насоса добавляет сухой газ в область сжатия, снижает долю конденсируемого пара и помогает удерживать его парциальное давление ниже насыщения. Обратная сторона — ухудшение предельного вакуума и дополнительный поток на выходе. Edwards заявляет 220 г/ч для nXDS20i, Agilent — 235 г/ч для IDP-15 во втором положении балласта, ULVAC — до 25 г/сут для DIS-251 при открытом air flush.[3][5][7]
Руководство SSH20 сообщает, что короткий тракт уменьшает вероятность конденсации и облегчает удаление водяного пара, но не содержит значения г/ч, допустимого парциального давления или методики испытания. В презентации колонка water vapor handling для SSH20 оставлена без числа. Научно корректный вывод: архитектура выглядит перспективной для влажных процессов, однако превосходство над моделями с 220–235 г/ч требует стендового измерения.
Как испытывать SSH20 на водяном паре
- Задать стабильный массовый поток воды или известную скорость испарения.
- Измерять давление на входе, температуру газа, корпуса и выхлопа.
- Использовать сепаратор или конденсатор там, где процесс допускает предварительное удаление жидкости.
- Контролировать ток, частоту вращения и отсутствие нестабильности.
- После нагрузки выполнить сухую продувку и проверить восстановление предельного давления.
- Осмотреть выхлоп и рабочий тракт по сервисной процедуре на признаки конденсата или отложений.
Капли жидкости и пар — разные нагрузки. Даже насос, допускающий большой поток пара, не обязательно разрешает всасывание жидкой фазы. Условия конкретного процесса должны быть согласованы с изготовителем и отражены в протоколе внедрения.
10. Длительная работа и режим 24 часа в сутки
Фраза «может работать 24/7» включает несколько независимых требований: продолжительный режим двигателя, допустимое постоянное входное давление, тепловое равновесие, ресурс подшипников и шестерён, регламент расходных материалов и аварийное отключение. Отсутствие контактных уплотнений в рабочей паре SSH20 уменьшает один канал износа, но не отменяет нагрузки на подшипники, синхронизирующую передачу, масло редуктора, вентилятор и преобразователь частоты.
Руководство SSH20 указывает замену масла после 20 000 ч либо при потемнении, а первый интервал 12 000 ч помечает как предварительный. Это сильный ресурсный ориентир, но прямого обозначения duty S1 или непрерывной эксплуатации в документе нет. Для ответственного круглосуточного процесса правильнее использовать условную формулировку: «пригодность к 24/7 подтверждается ресурсным прогоном в согласованном режиме».
Спиральные насосы также рассчитаны на длительные процессы. Текущая страница Agilent прямо говорит о непрерывной работе семейства IDP, Edwards указывает для серии nXDS сервисный интервал до пяти лет, Pfeiffer задаёт 40 000 ч для обслуживания уровня 3. Поэтому честное преимущество SSH20 — отсутствие tip seal и более простая рабочая пара, а не доказанная невозможность scroll-насосов работать круглосуточно.[6]
Минимальный ресурсный прогон перед серийным внедрением
- непрерывная запись давления, тока, температуры корпуса и окружающего воздуха;
- регистрация вибрации и шума в одной и той же точке;
- циклы штатного останова, пропадания питания и повторного запуска;
- контроль восстановления предельного давления после рабочей газовой нагрузки;
- осмотр масла редуктора, вентилятора, входного фильтра и выхлопной линии;
- заранее установленный критерий остановки при росте температуры, тока или вибрации.
11. Энергопотребление и тепловой режим
Презентация SSH20 заявляет экономию 15–20% относительно спиральной технологии, но не приводит протокол, режим давления, измерительный стенд и исходные модели. Поэтому это утверждение нельзя использовать как универсальный расчёт экономии. Паспорт SSH20 указывает 510 Вт при предельном давлении и номинальные 750 Вт. Для nXDS20i официальный каталог приводит около 260 Вт при предельном давлении и до 730 Вт в режиме откачки от атмосферы. Уже эти числа показывают, что ответ зависит от профиля цикла.
Энергию на один цикл определяют интегралом мощности по времени:
Насос с большей мгновенной мощностью может затратить меньше энергии, если быстрее завершит цикл; насос с малой мощностью у предельного давления может быть выгоднее при длительном поддержании вакуума. Для 24/7 сравнивают кВт·ч на сутки в реальном процессе, а не только мощность двигателя на шильдике.
Тепловая модель сухого винтового насоса должна учитывать сжатие, перетечки, теплообмен, деформацию роторов и температуру корпуса. Экспериментально проверенные научные модели показывают, что эти связи существенно влияют на кривую скорости и температурное поле.[10] Поэтому свободная вентиляция SSH20, чистая решётка вентилятора и незадросселированный выхлоп являются частью вакуумной производительности.
12. Шум и вибрация: область компромисса
SSH20 заявляет шум менее 60 дБ(А) и вибрацию менее 1 мм/с. Это хорошие показатели для компактного высокооборотного двухвинтового насоса. Однако в выбранной группе scroll-модели тише по паспортам: HiScroll 18 — 47 дБ(А), IDP-15 — 50±2 дБ(А), nXDS20i — 52 дБ(А). Если насос стоит рядом с оператором, электронным микроскопом или чувствительным масс-спектрометром, акустика может перевесить преимущество массы.
Числа вибрации нельзя сравнивать без метода, диапазона частот и точки установки. Правильная приёмка использует один датчик, одинаковое крепление и измерение на корпусе, раме и вакуумном фланце. Гибкий сильфон уменьшает передачу вибрации, но не должен создавать механическую нагрузку или резко ограничивать проводимость.
13. Где SSH20 особенно перспективен
| Применение | Преимущество SSH20 | Что проверить |
|---|---|---|
| Форвакуум турбомолекулярного насоса | 21,6 м³/ч, до 1 Па, KF25, дистанционный пуск | Допустимое форвакуумное давление TMP, блокировки и защита при останове. |
| Мобильные вакуумные стенды | Масса около 15 кг и компактный корпус | Фиксацию при транспортировке, масло редуктора, питание и вентиляцию. |
| Лабораторные камеры | Чистый безмасляный тракт, малая вибрация | Шум в помещении и совместимость с исследуемым газом. |

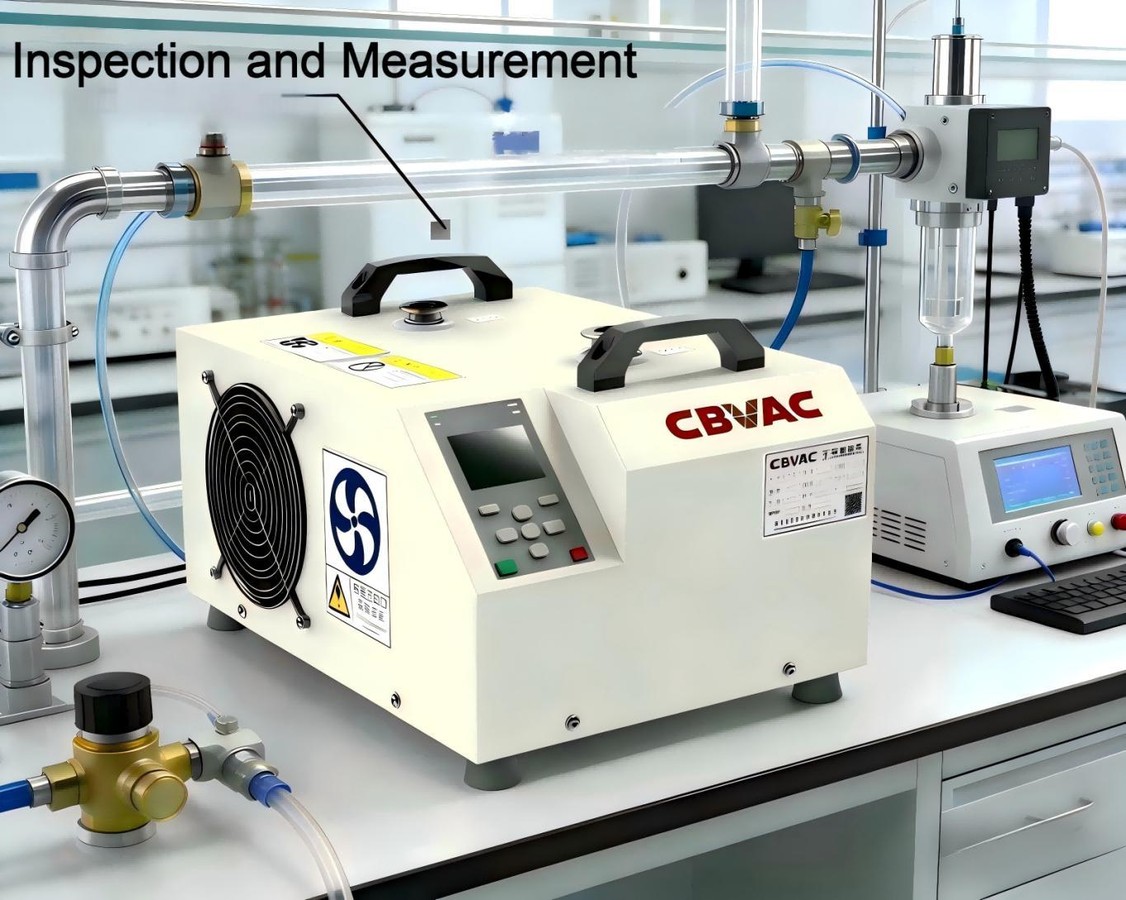

| Аналитические и измерительные приборы | Высокая удельная производительность и OEM-управление | Фон остаточных газов, электромагнитную совместимость и тепловыделение. |
| Вакуумная сушка | Короткий газовый тракт и отсутствие масла в рабочей полости | Поток пара, конденсатор, температуру и восстановление предельного давления. |
| Откачка изоляционных объёмов | Быстрая предварительная откачка и переносное исполнение | Газовыделение изоляции, влагу, проводимость длинных магистралей. |
| Стенды контроля герметичности | Низкая собственная течь корпуса и чистый форвакуум | Фактический фон течеискателя и время отклика всей системы. |
14. Где нельзя обещать автоматическую замену всех scroll-насосов
Универсальная замена технически невозможна: насосы различаются предельным давлением, паропроизводительностью, уровнем шума, химическими исполнениями, сертификатами, геометрией, электрическими интерфейсами и требованиями OEM-производителя. Даже если SSH20 превосходит исходный насос по м³/ч и массе, замена может нарушить сертифицированную конфигурацию аналитического прибора или алгоритм аварийного останова.
- Тихие лаборатории: 47–52 дБ(А) у scroll-моделей могут быть предпочтительнее уровня <60 дБ(А) SSH20.
- Высокая паровая нагрузка: модели с подтверждёнными 220–235 г/ч имеют более ясную границу применения.
- Коррозионные процессы: нужны документированные материалы, покрытие, продувка и разрешённый состав газа.
- ATEX и регулируемые установки: требуется соответствующее исполнение и сохранение сертификации всей системы.
- Более глубокий форвакуум: HiScroll 18 заявляет 0,6 Па против ≤1 Па SSH20.
- OEM-гарантия: производитель прибора может разрешать только конкретный насос и интерфейс.
Корректная формулировка: SSH20 способен заменить многие спиральные насосы класса примерно 15–20 м³/ч там, где подтверждены вакуумная кривая, рабочая среда, тепловой режим, шум, ресурс и совместимость управления.
15. Как Ликлаб подтверждает замену на конкретной установке
Профессиональная замена начинается с базовой линии старого насоса. До демонтажа записываются кривая давления, время цикла, потребление, температура, шум, вибрация и остаточный газовый фон. После интеграции SSH20 испытания повторяются тем же оборудованием. Критерии приёмки задаются до измерения, чтобы результат нельзя было подгонять под желаемый вывод.
Приёмочные показатели
- Достижение требуемого давления с установленным запасом.
- Время технологического цикла не хуже согласованного значения.
- Стабильные ток, температура и частота вращения в длительном режиме.
- Отсутствие недопустимой вибрации и передачи шума на прибор.
- Восстановление предельного давления после водяной или процессной нагрузки.
- Корректная работа клапанов, аварийных блокировок и дистанционного управления.
- Отсутствие загрязнения, опасного выхлопа и конденсата в непредусмотренных местах.
16. Обслуживание и эксплуатационная дисциплина SSH20
Перед запуском необходимо проверить свободный выхлоп, питание 220 В, уровень масла редуктора, состояние кабелей и вентилятора. Насос устанавливают горизонтально с отклонением не более 10°. Недостаток или избыток масла способен привести к отказу или попаданию масла в рабочую полость. Поверхность насоса после работы остаётся горячей; руководство запрещает касаться корпуса и редуктора в течение часа после остановки.
| Операция | Периодичность по руководству | Контролируемый риск |
|---|---|---|
| Проверка звука | Во время работы | Подшипники, посторонний предмет, нарушение смазки. |
| Осмотр вентиляционной решётки | Перед работой | Перегрев из-за недостаточного воздушного потока. |
| Проверка электрических соединений | Перед работой | Нестабильное питание и отказ управления. |
| Контроль уровня и цвета масла | Регулярно; перед запуском | Износ редуктора, перегрев, попадание масла в полость. |
| Первая замена масла | 12 000 ч, значение предварительное | Продукты приработки и старение масла. |
| Последующая замена масла | 20 000 ч или при потемнении | Смазка шестерён и подшипников. |
| Очистка после простоя | Перед хранением свыше 3 месяцев | Удаление примесей; затем герметизация портов. |
При откачке пыли руководство требует заранее согласовать задачу и установить подходящие принадлежности. Горячий газ охлаждают до входа, например теплообменником или ловушкой. Ремонт и разборку выполняет подготовленный персонал после отключения питания, охлаждения и деконтаминации.
17. Что добавляет научная литература
Современная теория сухих винтовых насосов рассматривает рабочую камеру как связанную термогазодинамическую систему. Расчёт должен охватывать переменный объём, внутреннее сжатие, утечки через зазоры, теплообмен с ротором и корпусом, а также тепловую деформацию. Статья в Vacuum показывает компромисс между геометрией ротора, быстротой и удельной мощностью; работа в Applied Thermal Engineering подтверждает необходимость совместной тепловой модели и сравнивает расчёт с экспериментом.[9][10]
Динамическая модель отдельно учитывает газовые силы, нагрузку синхронизирующей передачи и подшипников. Авторы показали, что осевая газовая сила заметно влияет на потери в подшипниках, а правильный выбор ведущего ротора способен уменьшить нагрузку шестерни.[11] Для эксплуатации это означает, что ресурс бесконтактной рабочей пары всё равно зависит от точности синхронизации, состояния опор и температурной стабильности.
Исследование обратного потока подчёркивает роль зазоров и степени внутреннего сжатия.[12] Предельное давление SSH20 до 1 Па следует рассматривать как результат всей конструкции, а не только скорости вращения или отсутствия tip seal.
18. Патентный контекст: какие задачи решают разработчики
Патенты scroll-насосов посвящены геометрии и поджатию tip seal, уменьшению обратной утечки и облегчению обслуживания. Они подтверждают, что торцевое уплотнение является функционально важным и контролируемым износным элементом, но не доказывают, что любой scroll-насос быстро изнашивается.[14]
Патенты сухих винтовых насосов рассматривают охлаждение, тепловые зазоры, внутреннее сжатие и предотвращение контакта роторов. Это обратная сторона бесконтактной схемы: отказ от контактного уплотнения повышает требования к точности профиля, синхронизации и температурному расчёту.[15]
Патент описывает техническое решение и объём правовой охраны, а не сертификат качества конкретного серийного насоса. Поэтому в статье патенты используются только как источник конструктивной логики.
19. Итоговый алгоритм выбора
| Если приоритет | Что показывает исследование | Предварительный выбор |
|---|---|---|
| Максимум скорости при минимальной массе | SSH20 имеет лучший удельный показатель в выборке. | SSH20 — сильный кандидат. |
| Минимальный шум рядом с оператором | HiScroll 18, IDP-15 и nXDS20i заявляют 47–52 дБ(А). | Проверить scroll или акустическое исполнение SSH20. |
| Количественно заданный поток водяного пара | nXDS20i и IDP-15 имеют 220–235 г/ч; у SSH20 числа нет. | Scroll с паспортом либо испытание SSH20. |
| Отсутствие tip seal в рабочей ступени | Двухвинтовая пара SSH20 бесконтактна. | SSH20. |
| Предельное давление ниже 1 Па | HiScroll 18 заявляет 0,6 Па; SSH20 — до 1 Па. | Проверить системное требование и кривую. |
| Морозный неотапливаемый участок | SSH20 допускает окружающую температуру от −10 °C. | SSH20 при соблюдении остальных условий. |
| Коррозионная или опасная среда | Нужны специальное исполнение, материалы и разрешение. | Подбор по составу газа, не по типу механизма. |
| Серийная замена в OEM-приборе | Требуются интерфейсная, вакуумная и нормативная валидация. | Пилотный образец и протокол приёмки. |
Таким образом, SSH20 может заменить широкий круг спиральных насосов, особенно когда критичны масса, габариты, отсутствие tip seal и высокая скорость при KF25. Но профессиональное решение формулируется не «заменяет всё», а «заменяет конкретную модель в подтверждённом режиме с известными критериями».
