Обдуватель Ликлаб-ОГ — комплект подачи гелия на наружную поверхность объекта при вакуумном способе масс-спектрометрического контроля герметичности. Его задача состоит не в измерении потока течи, а в управляемом формировании струи пробного газа. От расхода, расстояния, маршрута перемещения и выдержки с учетом запаздывания зависит, сможет ли оператор сначала обнаружить подозрительную зону, а затем локализовать сквозной дефект без избыточного насыщения установки гелием.
Назначение комплекта и место в испытательной схеме
Контролируемое изделие соединяют с течеискателем и вакуумируют изнутри. Наружную поверхность последовательно обдувают гелием. При наличии сквозного дефекта пробный газ проходит во внутренний объем и регистрируется масс-спектрометрическим течеискателем. Таким образом, комплект Ликлаб-ОГ формирует воздействие, а течеискатель регистрирует отклик.

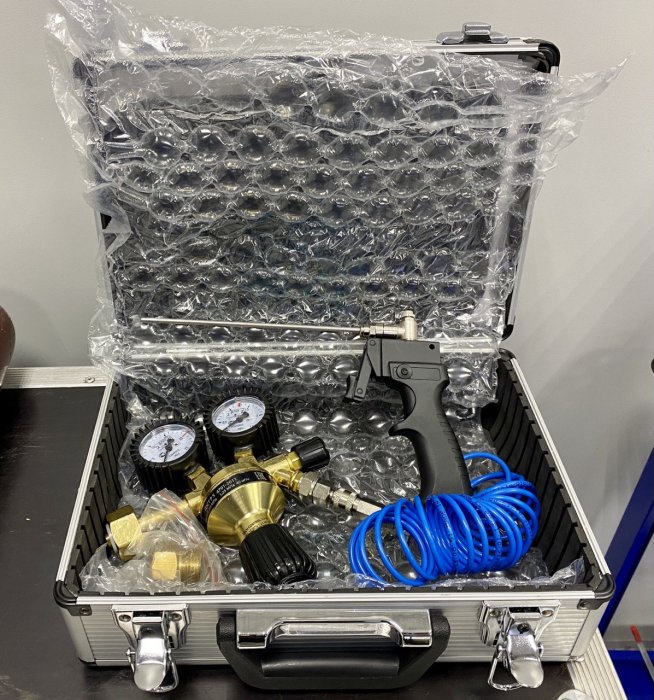

Паспортное обозначение комплекта — КОГ. В состав входят пистолет-обдуватель с ручным регулированием расхода, гелиевый редуктор с переходом на быстросъемное цанговое соединение, пневматическая трубка длиной 5 м, кейс, паспорт, формуляр и заключение о герметичности изделия. Перед отгрузкой комплект проверяется на отсутствие собственных течей в пределах чувствительности масс-спектрометрического течеискателя.
Ликлаб-ОГ не заменяет течеискатель, вакуумную систему, вакуумметр или контрольную течь. Он является технологическим узлом подачи индикаторного газа. Режим испытания, порог браковки, последовательность операций и состав протокола должны быть заданы методикой и конструкторской документацией конкретного объекта.
Фотографии из рабочего архива Ликлаб

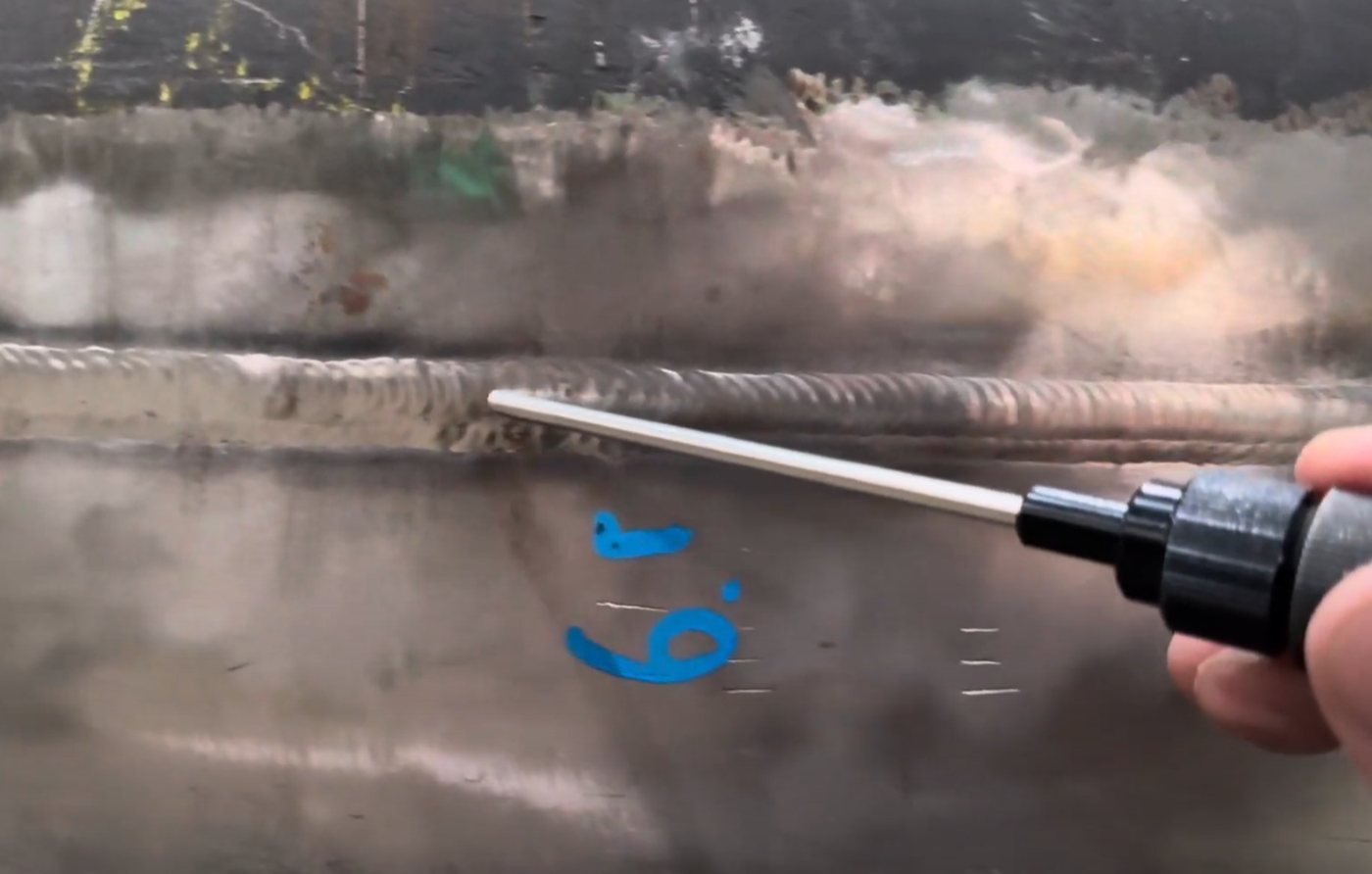

Обдуватель и локальная подача газа
Два режима работы: обзор и локализация
При контроле большой поверхности удобно разделять поиск на два этапа. На обзорном этапе используют более интенсивную струю и последовательно проходят укрупненные зоны. Цель — не определить координату дефекта с первой попытки, а обнаружить участок, после воздействия на который течеискатель дает воспроизводимый отклик.
На локализующем этапе расход уменьшают до малого устойчивого потока, зону воздействия сужают и повторно проходят предполагаемое место течи. Ручной регулятор на пистолете позволяет менять подачу без замены оснастки. Чем меньше пятно обдува и чем дисциплинированнее маршрут, тем точнее можно связать сигнал с конкретным швом, стыком, фланцем или штуцером.
Почему сильная струя не всегда ускоряет работу
Избыточная подача способна охватить несколько соседних соединений одновременно и затруднить определение координаты. Гелий также может сохраняться в окружающем объеме и влиять на фон последующих проходов. Поэтому после появления отклика полезно уменьшить поток, дождаться восстановления рабочего фона и повторить воздействие на более узкую зону.
Подтвержденные характеристики
| Параметр | Подтвержденное значение | Условие применения |
|---|---|---|
| Наименование | Обдуватель для гелиевого течеискания Ликлаб-ОГ | Паспортное обозначение комплекта — КОГ |
| Назначение | Обдув гелием контролируемого объекта | Масс-спектрометрический метод |
| Способ | Наружный обдув при внутреннем вакууме | Для поиска сквозных дефектов |
| Индикаторный газ | Гелий не ниже 99,9% | В составе испытательной схемы |
| Регулирование | Ручное | Переход от обзорной струи к локальному потоку |
| Рекомендуемый расход | 0,5–2 л/мин | Конкретное значение задается методикой контроля |
| Расстояние до поверхности | 5–20 мм | Поддерживать воспроизводимое положение |
| Угол подачи | 30–60° | Сохранять одинаковым на повторных проходах |
| Скорость перемещения | 0,10–0,15 м/мин | Уменьшать с учетом запаздывания и протяженности объекта |
| Условие начала | Вакуумирование до 7–8 Па | Либо до уровня полного рабочего режима течеискателя |
| Линия подачи | Пневматическая трубка 5 м | Соединяет редуктор и пистолет |
| Подключение | Редуктор и быстросъемное цанговое соединение | Для соединения с линией обдува |
| Исполнительный орган | Пистолет с ручным регулятором | Подача при нажатии на спусковой крючок |
| Проверка комплекта | На отсутствие собственных течей | В пределах чувствительности масс-спектрометрического течеискателя |
Подготовка газа и линии подачи
Редуктор устанавливают на баллон с гелием с соблюдением правил работы со сжатыми газами. До открытия вентиля проверяют закрытое положение регулирующего вентиля и выходного крана. После открытия баллона давление контролируют по манометру, линию обдува подключают к выходу редуктора через быстросъемный штуцер, затем задают требуемые давление и расход.
Для испытательной схемы в исходных данных указан гелий не ниже 99,9%. В протоколе следует фиксировать используемый газ и источник подачи. Перед началом поиска проверяют соединения самого комплекта: собственная негерметичность линии может создавать фон или ложную привязку сигнала к объекту.
Пистолет формирует струю при нажатии на спусковой крючок. Устойчивость подачи оценивают до подхода к контролируемой зоне. Настройку следует выполнять так, чтобы переход между обзорным и локализующим режимами был управляемым, а не зависел от случайного положения регулятора.
Пошаговый рабочий процесс
- Изучить методику объекта. Определить порог, контролируемые зоны, маршрут, допустимое давление и требования конструкторской документации.
- Подготовить объект. Подключить изделие к течеискателю и вакуумной системе, проверить вакуумные соединения.
- Подготовить баллон. Установить редуктор при закрытых регулирующих органах и соблюдать требования обращения со сжатым газом.
- Подключить линию. Соединить пистолет с выходом редуктора через быстросъемное цанговое соединение.
- Проверить комплект. Убедиться в отсутствии собственного гелиевого сигнала от линии и соединений в рабочей конфигурации.
- Вакуумировать объект. Достичь 7–8 Па либо уровня, обеспечивающего полный рабочий режим течеискателя.
- Стабилизировать фон. До подачи гелия записать исходный уровень и убедиться, что он позволяет наблюдать изменение.
- Начать с подключений. Сначала обдувать узлы вспомогательной откачки, соединение течеискателя и объект, чтобы исключить сигнал от испытательной схемы.
- Пройти объект сверху вниз. Последовательно перемещать обдуватель по заранее заданным зонам, не перепрыгивая между участками.
- Соблюдать геометрию. Поддерживать расстояние 5–20 мм и угол 30–60°, если методика не задает иной режим.
- Учитывать запаздывание. Перемещаться со скоростью 0,10–0,15 м/мин и снижать ее для большого объема или протяженного тракта.
- Локализовать отклик. После сигнала уменьшить расход, дождаться восстановления фона и повторить проход на меньшем участке.
- Подтвердить место. Повторить воздействие в сопоставимой геометрии и проверить воспроизводимость отклика.
- Завершить работу. Перекрыть выходной кран, закрыть регулирующий вентиль и вентиль баллона, затем отсоединить обдуватель.
- Оформить протокол. Записать маршрут, режим подачи, фон, задержку, найденную зону и результат повторной проверки.
Маршрут обдува и время запаздывания
Сигнал появляется не обязательно в момент, когда струя касается дефекта. Гелию требуется пройти через негерметичность, внутренний объем объекта, соединительный тракт и течеискатель. Поэтому скорость перемещения должна учитывать задержку конкретной схемы. Для больших изделий и длинных линий источник рекомендует уменьшать скорость относительно указанного рабочего диапазона.
Если оператор перемещается слишком быстро, сигнал может возникнуть после перехода к следующему участку. Тогда место течи ошибочно связывают с более поздней зоной. Чтобы избежать смещения координаты, поверхность делят на участки, воздействуют последовательно и выдерживают время наблюдения после каждого фрагмента, определенное на рабочей установке.
Как определить задержку без выдуманного норматива
Исходные данные не задают универсальное время отклика в секундах. Его следует определить для фактической конфигурации и записать в методику. В статье допустимо использовать только сам принцип учета задержки, скорость 0,10–0,15 м/мин и рекомендацию уменьшать ее на больших или протяженных объектах.
Предотвращение насыщения гелием и роста фона
Чем больше гелия подано вокруг объекта, тем труднее быстро вернуться к исходному фону. Поэтому сильную струю применяют как обзорный инструмент, а не как постоянный режим. После обнаружения реакции поток уменьшают, участок сужают и следят за восстановлением показаний перед повтором.
Ложный устойчивый фон может быть связан с гелием в помещении, вблизи соединений или в элементах испытательной схемы. До продолжения локализации нужно проверить, возвращается ли сигнал к исходному уровню. Повторное воздействие выполняют только после стабилизации, иначе несколько проходов накладываются друг на друга.
Работа сверху вниз помогает сохранить упорядоченный маршрут. Однако направление само по себе не компенсирует задержку: оператор должен отмечать момент подачи и момент отклика. Для протяженного объекта удобно вести схему зон с последовательной нумерацией.
Работа с крупными сквозными дефектами
При крупной негерметичности установка может не удерживать требуемое разрежение. Исходные данные допускают поиск при включенной системе вспомогательной откачки. В таком режиме сначала находят и устраняют крупный дефект, после чего повторяют контроль для поиска течей меньшей величины.
Наличие вспомогательной откачки меняет динамику тракта и время запаздывания. Поэтому режим нельзя переносить в протокол как идентичный обычному циклу. Следует отметить состояние насосов, арматуры и достигнутое давление, а после ремонта заново стабилизировать фон и проверить всю последовательность.
Ограничения метода и комплекта
- Ликлаб-ОГ подает газ, но не измеряет поток течи самостоятельно.
- Способ обдува требует внутреннего вакуума и применяется для сквозных дефектов.
- Режим 0,5–2 л/мин является рекомендуемым в составе испытательной установки; окончательное значение задает методика.
- Задержка сигнала зависит от объекта и тракта; универсальное время в источнике отсутствует.
- 7–8 Па указаны как ориентир начала контроля либо используется давление полного рабочего режима течеискателя.
- Нормативные документы и конструкторская документация конкретного объекта имеют приоритет при выборе режима.
- Собственная герметичность комплекта должна быть проверена, чтобы отделить его вклад от отклика объекта.
- После обнаружения крупных дефектов необходим повторный контроль на меньшие течи.
Безопасность и хранение
Гелий химически инертен, но в ограниченном помещении способен вытеснять кислород. Поэтому требуется достаточная вентиляция. Баллоны защищают от нагрева, ударов и падения; подключение выполняют исправным редуктором. Персонал должен соблюдать правила работы со сжатыми газами и вакуумным оборудованием.
При работе с оболочечными конструкциями учитывают риск механического смятия при создании внутреннего разрежения. Условия вакуумирования определяются документацией объекта, а не возможностями обдувателя. Средства защиты глаз и рук выбирают с учетом общей испытательной установки.
После закрытия вентилей и отсоединения линии комплект укладывают в кейс вместе с документацией. Трубку и соединения защищают от загрязнения и механического повреждения, поскольку их состояние влияет на фон и воспроизводимость следующей работы.
Типовые ошибки оператора
Обдув без записи исходного фона
Без исходного уровня нельзя уверенно определить, вызван ли рост сигнала воздействием на объект или уже присутствующим гелием.
Слишком быстрый проход
Из-за запаздывания отклик относят к следующему участку. Скорость уменьшают для большого объема и протяженного тракта.
Постоянно максимальный расход
Широкая зона воздействия затрудняет локализацию и может повысить фон. После обнаружения расход уменьшают.
Одновременный обдув соседних соединений
Сигнал подтверждает область, но не конкретный дефект. Повторный проход выполняют по одному элементу.
Пропуск соединений испытательной схемы
Если начать сразу с изделия, собственную негерметичность подключения можно ошибочно принять за дефект объекта.
Повтор до восстановления фона
Отклики накладываются, и координата становится недостоверной. Между воздействиями ждут стабилизации.
Игнорирование геометрии струи
Случайное изменение расстояния и угла ухудшает воспроизводимость. Исходный ориентир — 5–20 мм и 30–60°.
Протокол и чек-лист контроля
| Пункт | Запись в протоколе |
|---|---|
| Объект | Идентификация, схема зон, контролируемые соединения |
| Течеискатель | Тип, серийный номер и рабочий режим |
| Контрольная течь | Сведения, предусмотренные методикой |
| Обдуватель | Ликлаб-ОГ / КОГ и результат проверки собственной герметичности |
| Газ | Гелий не ниже 99,9% и источник подачи |
| Вакуум | Давление начала контроля и состояние вспомогательной откачки |
| Фон | Исходное значение и критерий восстановления |
| Подача | Расход, расстояние, угол и выбранный режим |
| Маршрут | Последовательность зон и направление перемещения |
| Динамика | Скорость прохода и учтенная задержка сигнала |
| Отклик | Зона, момент появления, максимум и возврат к фону |
| Подтверждение | Результат повторного локального воздействия |
| Решение | Локализация, ремонт, повторный контроль или отсутствие отклика |
FAQ
Какой расход гелия использовать?
Источник рекомендует 0,5–2 л/мин в составе испытательной установки. Конкретный режим задается методикой и меняется между обзором и локализацией.
На каком расстоянии держать пистолет?
Указан диапазон 5–20 мм при угле 30–60°. Для повторяемости положение сохраняют одинаковым на сопоставимых проходах.
Когда можно начинать обдув?
После вакуумирования объекта до 7–8 Па либо до уровня, при котором течеискатель работает в полном требуемом режиме, и после стабилизации фона.
Почему сигнал появляется не сразу?
Гелий проходит через дефект, объем объекта и измерительный тракт. Источник не задает одно время задержки для всех установок; его определяют на фактической схеме.
Что делать после сильного отклика?
Уменьшить расход, дождаться восстановления фона и повторно пройти меньшую зону для локализации.
Можно ли искать крупную течь при вспомогательной откачке?
Да, исходные данные допускают такой режим, если без него невозможно удержать разрежение. После ремонта выполняют повторный контроль.
