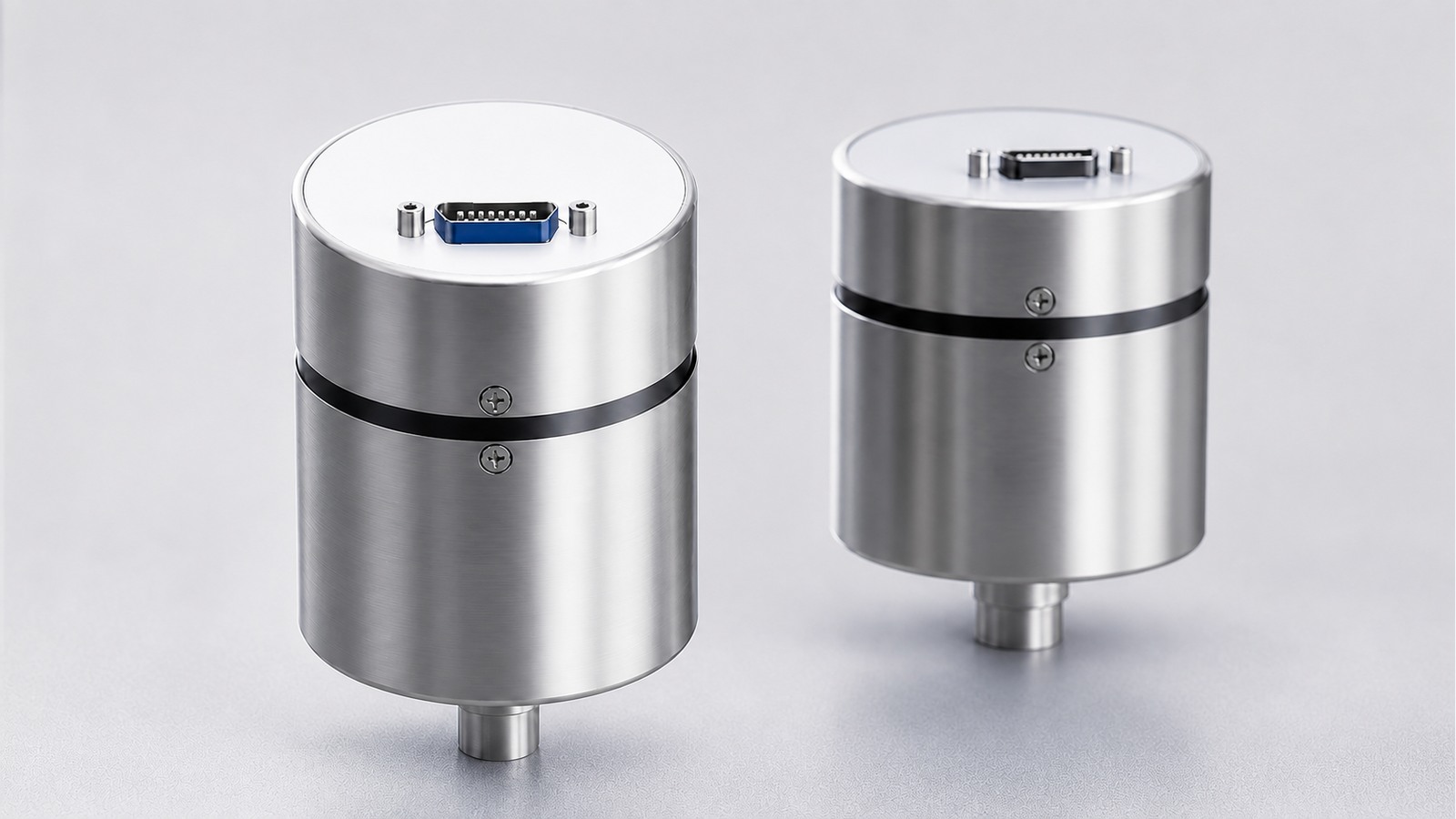

CBVAC CM1 и CM1E относятся к мембранно-емкостным датчикам абсолютного давления. Их выбирают, когда тепловая газозависимость датчика Pirani нежелательна, а измерение должно участвовать в регулировании технологического процесса. Высокая точность достигается не одним чувствительным элементом: необходимы правильная полная шкала, температурная стабилизация, прогрев, установка нуля, чистая линия и прослеживаемая калибровка.
Датчик абсолютного давления класса CDG
CM1 и CM1E измеряют давление по деформации изолированной металлической мембраны. Изменение зазора между мембраной и неподвижным электродом изменяет электрическую емкость, а электронный преобразователь формирует линейный сигнал 0-10 В. Поскольку измеряется механическая сила на мембране, результат в первом приближении не зависит от молекулярной массы и теплопроводности газа.
Граница применимости
Точность до 0,12 % относится только к определенным диапазонам и температурным исполнениям. Ее нельзя переносить на каждую шкалу CM1/CM1E. Обозначение Baratron является товарным знаком MKS Instruments; в статье используется родовой термин мембранно-емкостный датчик или CDG.

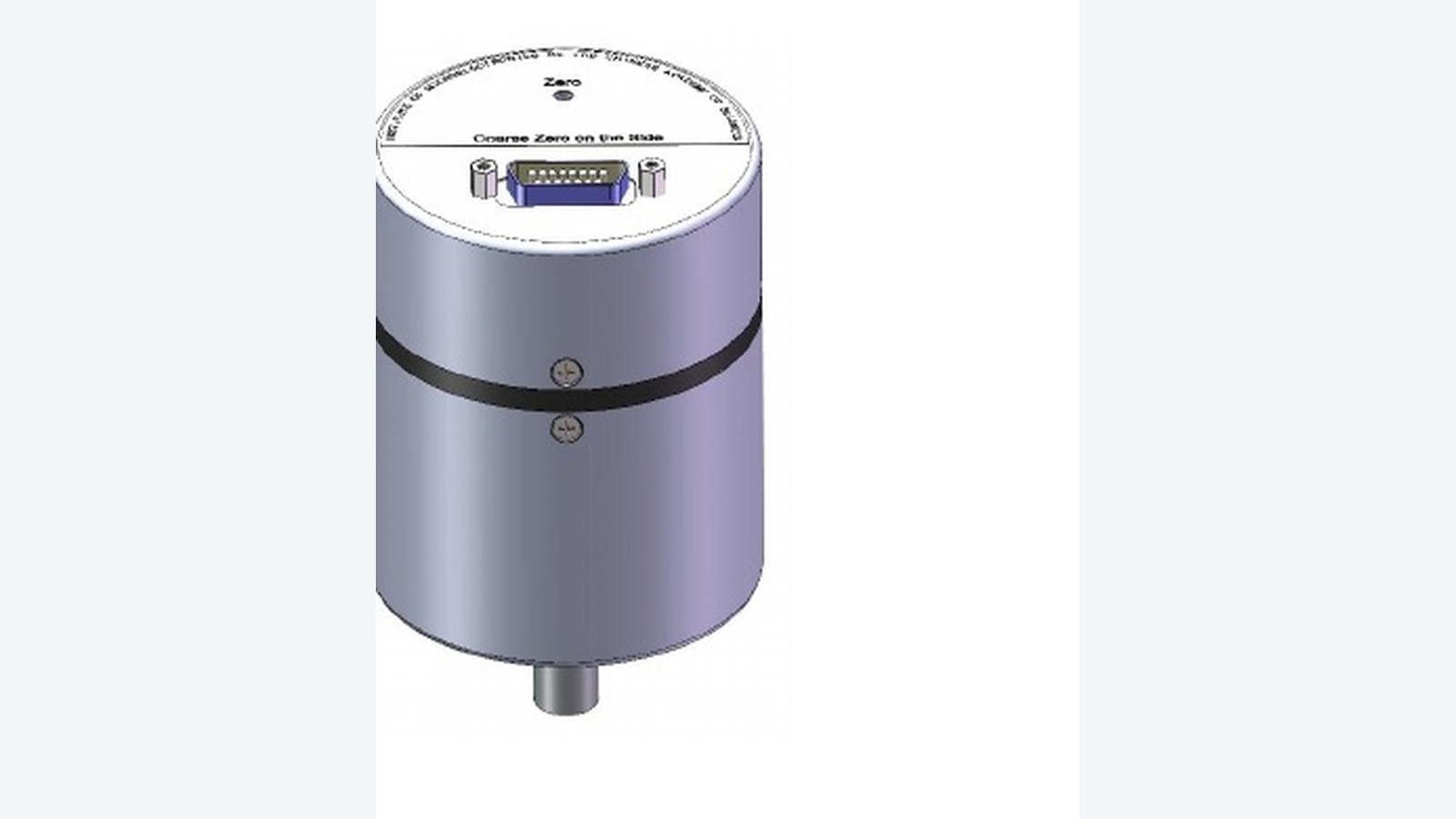

Исходное изображение CM1 из технического обзора. Присоединение и разъем показаны для одного из вариантов исполнения.
От прогиба мембраны к сигналу 0-10 В
Давление создает распределенную нагрузку на тонкую мембрану. При малых деформациях прогиб связан с давлением и жесткостью мембраны. Изменение расстояния d между электродами меняет емкость C. Дифференциальная схема измеряет малое изменение емкости относительно опорной геометрии, компенсируя часть общих температурных воздействий.
Газ находится только со стороны процессного порта, а противоположная сторона мембраны связана с герметичным опорным вакуумом. Поэтому прибор измеряет абсолютное давление. Газовая независимость не означает независимость от температуры, ориентации, загрязнения или механического напряжения: все эти факторы способны изменить нулевой сигнал и чувствительность.
Для линейного выхода 0-10 В давление оценивают по полной шкале pFS. Например, 5 В соответствует приблизительно половине полной шкалы при правильном исполнении и настройке. Точный пересчет и допустимая нагрузка входа берутся из паспорта.
Подтвержденные технические характеристики
| Параметр | Значение | Инженерное значение |
|---|---|---|
| Принцип | мембранно-емкостный, абсолютное давление | малая зависимость от состава газа |
| CM1 без нагрева | дискретные шкалы 0,1-1000 Torr | универсальные чистые процессы |
| CM1, 45 °C | дискретные шкалы 0,02-1000 Torr | термостабилизация и снижение конденсации |
| CM1, 100 °C | дискретные шкалы 0,05-1000 Torr | более теплый процессный датчик |
| CM1E, 45 °C | дискретные шкалы 0,02-100 Torr | исполнения для процессов травления |
| CM1E, 100 °C | дискретные шкалы 0,05-100 Torr | термостабилизированная etch-конфигурация |
| Точность | до 0,12 % от показания для отдельных исполнений | проверяется для выбранной шкалы и температуры |
| Разрешение | 0,001 % полной шкалы; 0,002 % для 0,02 и 0,05 Torr | слишком большая шкала ухудшает полезное разрешение |
| Выход | 0-10 В постоянного тока | линейный ввод в контроллер или регулятор |
| Нагрузка выхода | >10 кОм | низкая нагрузка способна исказить сигнал |
| Питание | ±15 В DC, ±5 % | ток зависит от температуры нагрева |
| Время отклика | <20 мс | датчик пригоден для быстрого контура, но система может быть медленнее |
| Интерфейс | DB15 Male | распиновка и кабель должны соответствовать исполнению |
| Присоединения | NW16-KF, NW25-KF, CF16, CF35, VCR/VCO и трубные | выбор по чистоте, давлению и обслуживанию |
| Предельная перегрузка | 310 кПа | не является рабочим измерительным диапазоном |
| Прогрев | 2 ч при ≥1 Torr; 4 ч при <1 Torr | ноль проверяют после стабилизации |
Значения относятся к указанным сериям и редакциям исходных материалов. Комплектация, присоединения, допустимая среда и метрологическое исполнение фиксируются в спецификации конкретного заказа.

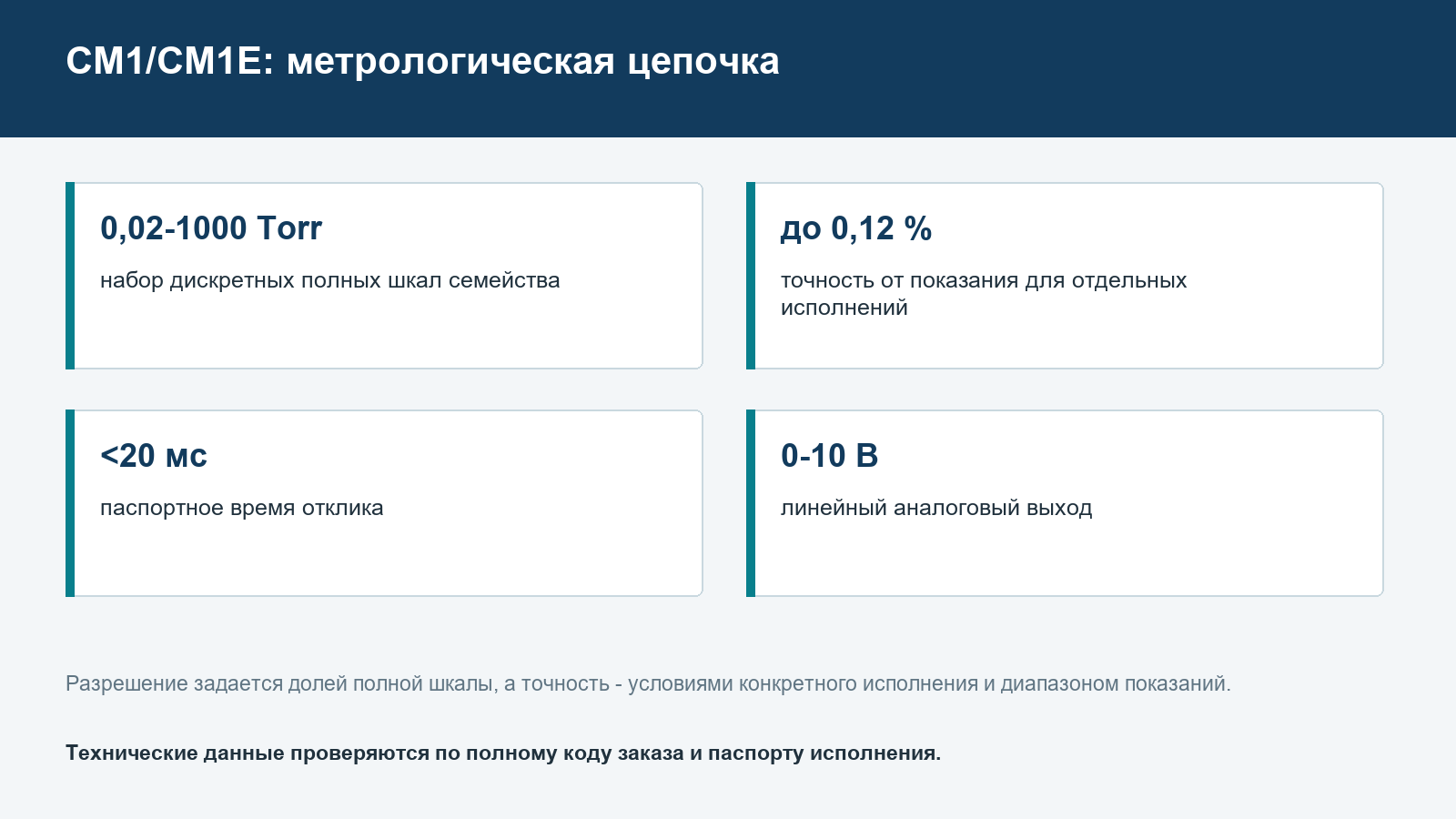

CM1/CM1E: метрологическая цепочка
Как выбрать полную шкалу
Полная шкала должна быть достаточно большой для максимального рабочего давления и достаточно малой для требуемого разрешения. Выбор датчика 1000 Torr для регулирования около 0,1 Torr формально охватывает давление, но использует слишком малую долю сигнала. Обычно рабочую точку стремятся разместить в информативной части диапазона, сохраняя запас для переходных процессов.
Нужны минимальное, номинальное и максимальное давление, а также допустимый выброс. Если процесс охватывает несколько порядков, применяют два датчика разных шкал или дополняют CDG другим принципом. Переключение диапазонов должно иметь гистерезис и проверенную логику.
CM1 или CM1E
CM1 предназначен для универсальных точных измерений в чистых исследовательских и промышленных системах. CM1E ориентирован на процессы травления, где конструкция и температурный режим должны снижать влияние коррозионных продуктов и осаждения на мембране. Это не делает датчик неуязвимым: совместимость с химией и допустимый ресурс определяются процессом.
Нагрев 45 или 100 °C стабилизирует температуру измерительного узла и помогает удерживать некоторые соединения в газовой фазе. Но если температура линии ниже температуры датчика, конденсат может образоваться раньше и затем переноситься на мембрану. Поэтому вся процессная линия рассматривается как тепловая система.
- чистая нейтральная среда - базовый CM1;
- травление и склонность к отложениям - рассмотреть CM1E;
- неизвестная химическая смесь - запросить совместимость материалов;
- широкий диапазон - использовать несколько шкал или комбинированную схему.
Прогрев и установка нуля
После включения температура корпуса, мембраны и электроники еще меняется. Руководство задает длительность прогрева 2 часа для шкал от 1 Torr и 4 часа ниже 1 Torr. Установка нуля до термостабилизации маскирует дрейф, а не устраняет его.
Ноль проверяют при давлении, достаточно малом относительно полной шкалы. Если остаточное давление сопоставимо с требуемой неопределенностью, команда нуля внесет реальное давление как смещение. Перед процедурой подтверждают состояние опорного вакуума, чистоту датчика и отсутствие механического напряжения от трубопровода.
Ориентация и монтаж
Гравитация действует на мембрану, поэтому изменение ориентации может изменить нулевую точку низкодиапазонного датчика. Калибровку и эксплуатацию желательно выполнять в одинаковом положении. Трубопровод не должен передавать усилие или крутящий момент на корпус датчика.
Для чистых систем короткий порт уменьшает мертвый объем и задержку. В загрязняющем процессе расположение должно препятствовать прямому падению частиц и стеканию конденсата на мембрану. Фильтр защищает, но добавляет объем, проводимость и динамическую задержку; его применение подтверждают экспериментом.
- фиксированная ориентация;
- минимальная механическая нагрузка;
- температурно согласованная линия;
- доступ для проверки нуля и замены датчика.

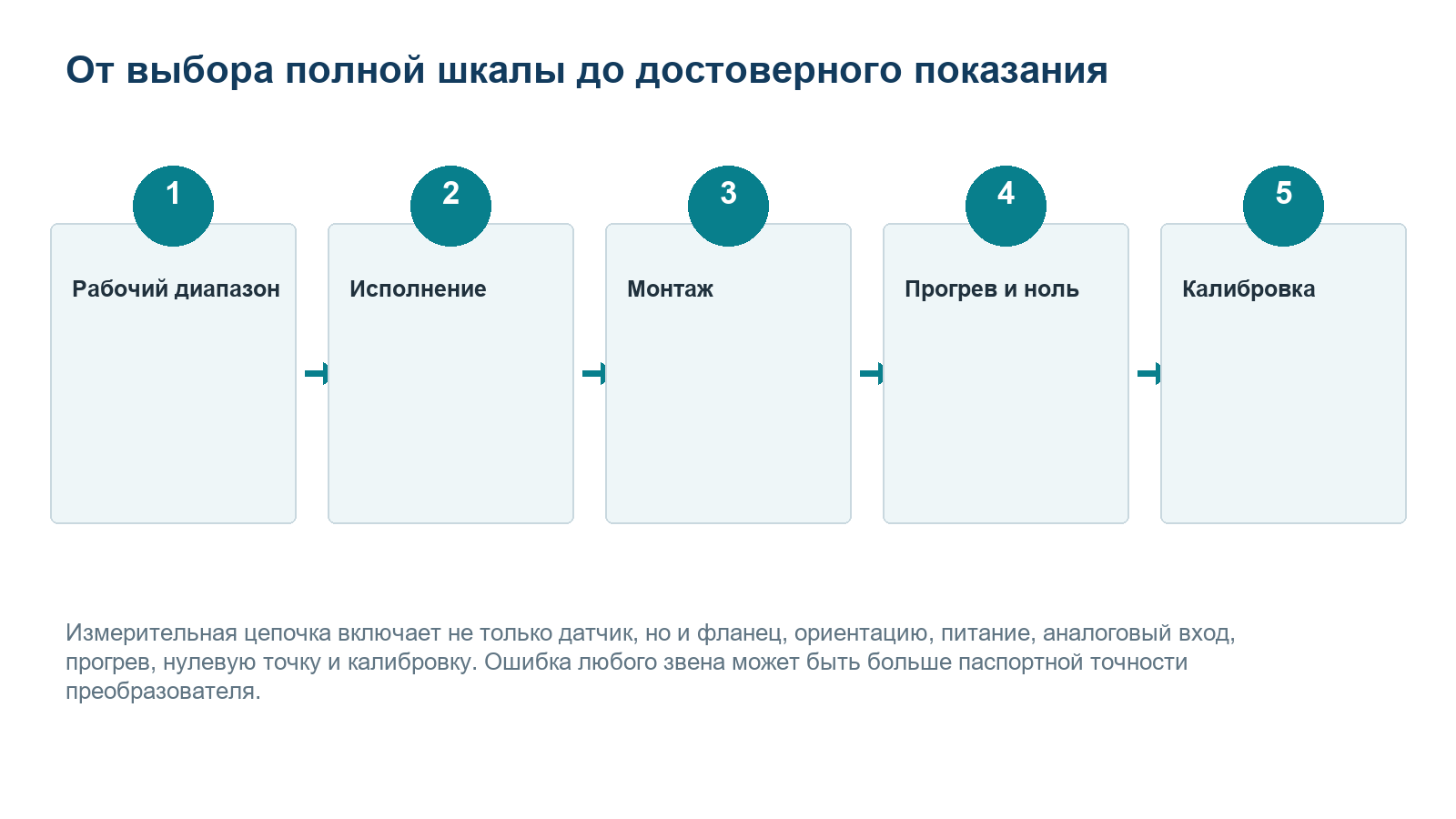

От выбора полной шкалы до достоверного показания
Измерительная цепочка включает не только датчик, но и фланец, ориентацию, питание, аналоговый вход, прогрев, нулевую точку и калибровку. Ошибка любого звена может быть больше паспортной точности преобразователя.
Измерительная неопределенность
Неопределенность результата включает калибровку, повторяемость, дрейф нуля, температурное влияние, разрешение преобразователя и неопределенность эталона. Если сигнал считывает ПЛК, добавляются погрешность аналогового входа, опорного напряжения и экранирования кабеля. Паспортная точность одного датчика не равна неопределенности всей цепи.
NIST отмечает отличное кратковременное поведение CDG и необходимость учитывать долговременный дрейф. Практический вывод - калибровать датчик с периодом, соответствующим требованию процесса, а между калибровками выполнять контроль нуля и сравнение с опорным каналом.
Контур регулирования давления
Быстрый отклик менее 20 мс позволяет использовать CM1/CM1E как обратную связь для дросселирующего клапана или регулятора расхода. Но динамику контура задают также объем камеры, проводимость, скорость клапана, задержка ПЛК и фильтрация сигнала. Слишком агрессивный регулятор вызывает колебания даже при быстром датчике.
Настройку начинают с устойчивого медленного режима, проверяют направление регулирования и реакцию на ступенчатое изменение расхода. Затем увеличивают быстродействие, контролируя перерегулирование. Фильтрация должна уменьшать шум, не скрывая опасные переходные процессы.
- масштабировать 0-10 В по точной полной шкале;
- контролировать обрыв и выход за диапазон;
- разделять технологическое регулирование и защиту;
- архивировать давление вместе с положением клапана и расходом.
Загрязнение, чистка и восстановление
Осадок на мембране меняет массу, напряжение и эффективную жесткость чувствительного элемента. Даже газонезависимый принцип становится процессозависимым через загрязнение. Первые признаки - смещение нуля, медленное восстановление после цикла и расхождение с опорным датчиком.
Чистку проводят только разрешенным способом. Механическое касание мембраны недопустимо. Агрессивный растворитель может повредить внутренние поверхности или оставить пленку. После очистки выполняют прогрев, контроль нуля, проверку нескольких точек и при необходимости полноценную калибровку.
Сравнение с Pirani и ионизационным датчиком
Pirani измеряет теплопроводность газа, имеет широкий диапазон и удобен для общего контроля откачки, но его показание зависит от состава газа. Ионизационный датчик работает в высоком вакууме и также имеет газовую чувствительность. CDG дает точное абсолютное давление в своей дискретной шкале, но не охватывает весь путь от атмосферы до высокого вакуума одним элементом.
Рациональная система комбинирует принципы: CDG регулирует критическую технологическую точку, Pirani контролирует форвакуум и переходные режимы, а ионизационный датчик измеряет высоковакуумную область. Перекрытие диапазонов позволяет обнаруживать дрейф и отказ.
- CDG - точное абсолютное давление;
- Pirani - широкий оперативный диапазон;
- ионизационный датчик - высокий вакуум;
- несколько принципов - диагностика и резервирование.
Алгоритм инженерного подбора
Источники и научно-техническая основа
- CBVAC. Руководство и таблицы исполнений мембранно-емкостных вакуумметров CM1 и CM1E, редакция 2025-11-20.
- NIST. Pressure and Vacuum Measurements, раздел о capacitance diaphragm gauges.
- NIST. Vacuum Comparison Standard - калибровочная функция, разрешение и долговременный дрейф CDG.
- NIST Special Publication 250-34. High Vacuum Standard and Its Use.
- ISO 3567. Vacuum gauges - Calibration by direct comparison with a reference gauge.
- US7841239B2. Capacitance diaphragm gauge with environmental compensation.
Библиография приведена для технической проверки и дальнейшего изучения. Активные внешние ссылки намеренно не размещены; ссылки внутри сайта ведут только на связанные материалы LeakLab.
