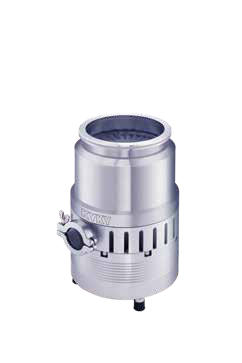

Турбомолекулярный насос KYKY FF-160/700F
Турбомолекулярные насосы с консистентной смазкой
Подобрать оборудование
Назначение и конструкция
Керамические подшипники с консистентной смазкой уменьшают загрязнение вакуумного тракта. Серия предназначена для полупроводникового оборудования, покрытий, ускорителей, плазменных установок и контроля герметичности. Производитель допускает различные монтажные положения; ограничения выбранного исполнения проверяют по руководству.
Технические характеристики
Данные каталога KYKY, редакция декабря 2025 года. N₂ — азот, He — гелий, H₂ — водород, Ar — аргон. sccm — стандартные см³/мин; условия нормирования уточняются по документации производителя.
| Данные каталога | В этой редакции для данной модели приведены иллюстрация и габаритный чертёж; отдельная полная таблица характеристик отсутствует. Числовую спецификацию следует согласовать по паспорту выбранного исполнения. |
|---|
Подбор и внедрение в Ликлаб
| Задача | Согласуем рабочее давление, объём камеры, газовую нагрузку и состав среды. |
|---|---|
| Вакуумная обвязка | Проверяем фланцы, проводимость линии, форвакуумный насос, клапаны и защиту от частиц. |
| Управление | Выбираем совместимый контроллер, кабель, интерфейсы и блокировки; параметры — по руководству исполнения. |
| Пусконаладка | Проверяем герметичность соединений, охлаждение, питание, разгон и выход на режим. |
| Обслуживание | Регламент по руководству производителя: состояние подшипников и смазки, охлаждение, чистота и сообщения контроллера. |
Комплект поставки закрепляется в спецификации: наличие контроллера, форвакуумного насоса, клапанов и соединительных деталей не предполагается автоматически. Работа с агрессивными и конденсирующимися газами требует согласования защитного исполнения.
Фотографии, чертежи и рабочие кривые

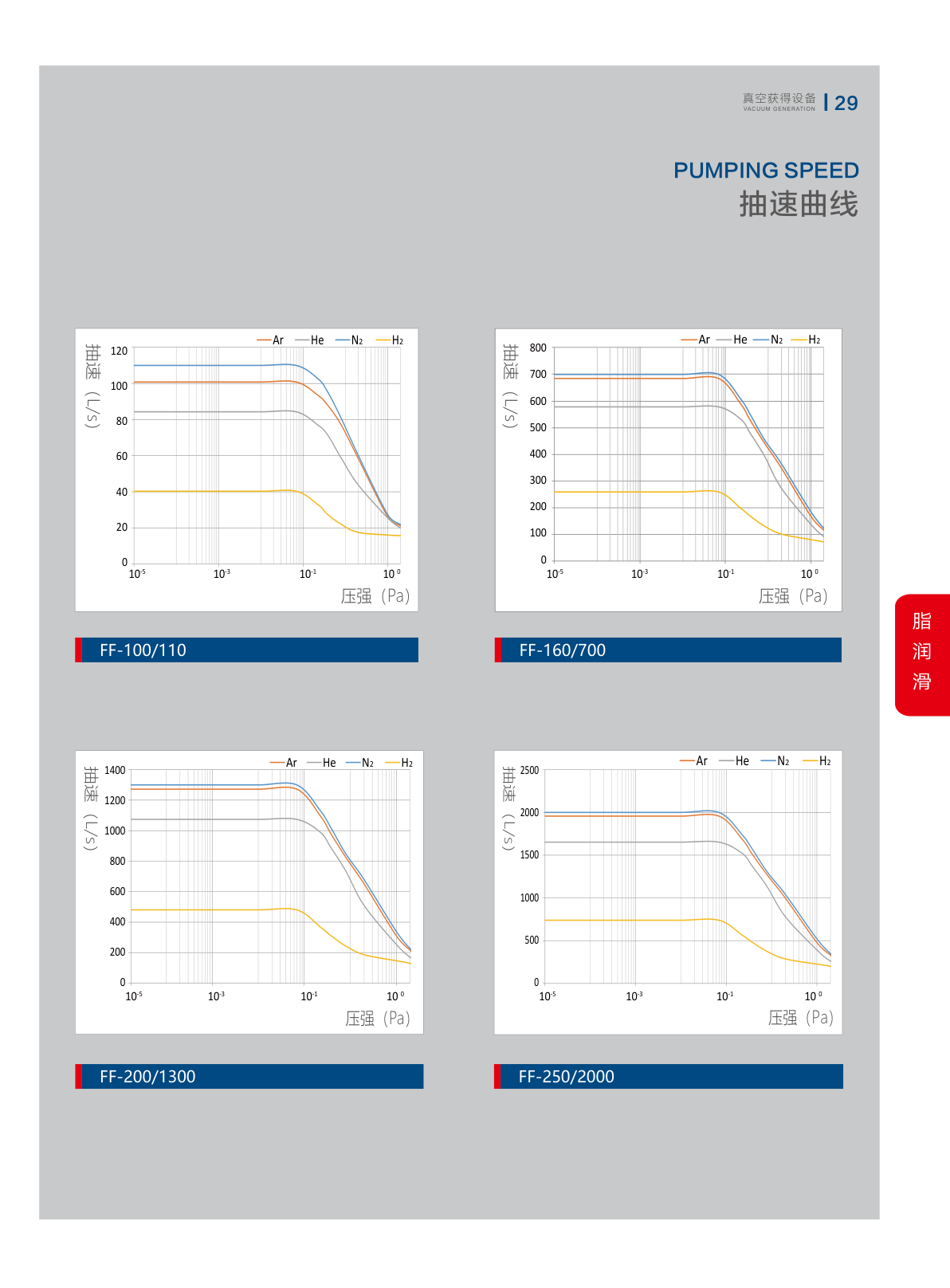

Кривые откачки: давление в Па, быстрота откачки в л/с
Обозначения: In — вход, Out — выход, Controller — контроллер, Water — охлаждающая вода. Размеры — мм. На листе показаны несколько исполнений; используйте чертёж с нужным обозначением модели.

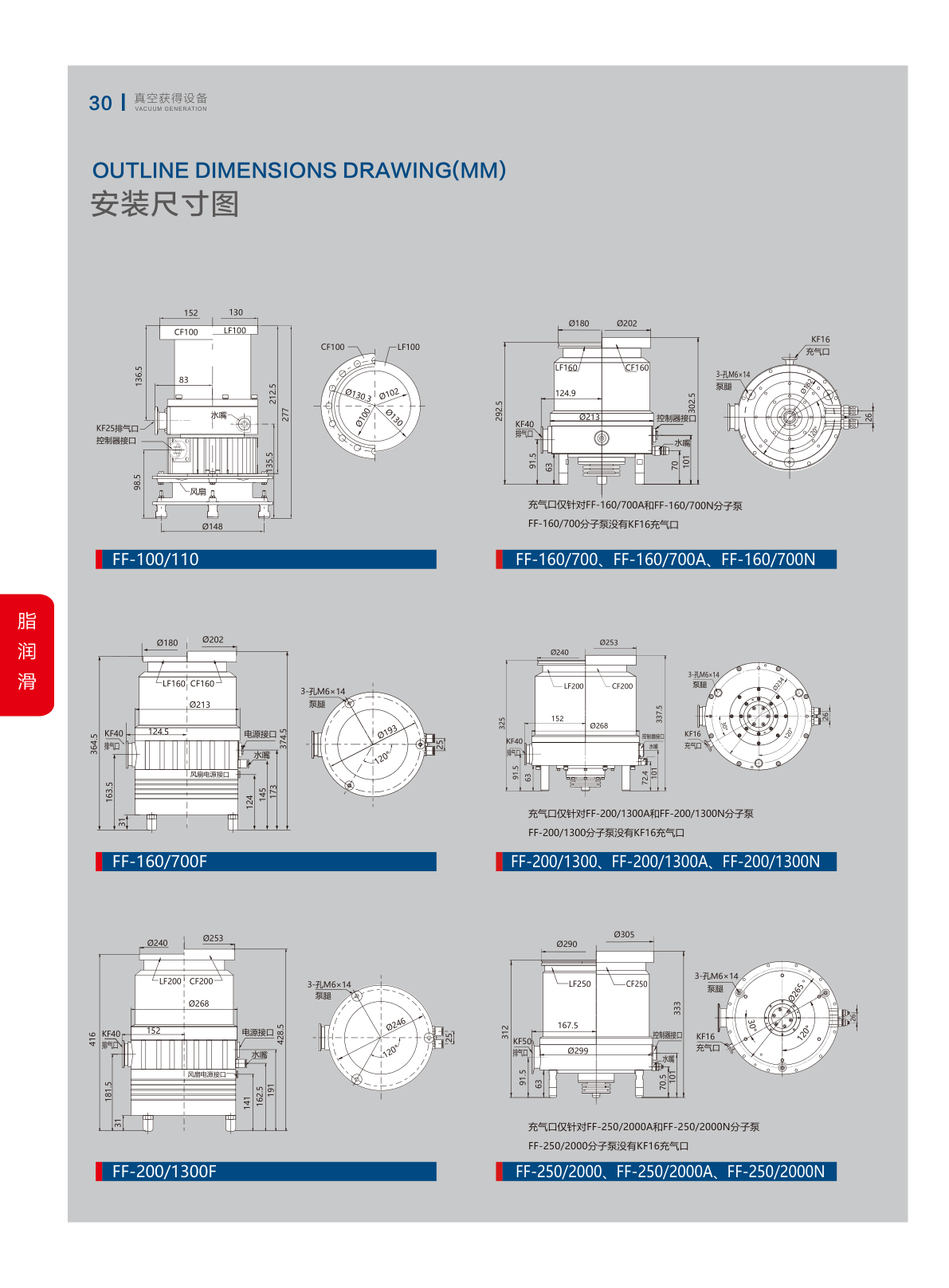

Габаритные чертежи серии, размеры в мм
Обозначения: In — вход, Out — выход, Controller — контроллер, Water — охлаждающая вода. Размеры — мм. На листе показаны несколько исполнений; используйте чертёж с нужным обозначением модели.
Габаритные чертежи серии, продолжение
Обозначения: In — вход, Out — выход, Controller — контроллер, Water — охлаждающая вода. Размеры — мм. На листе показаны несколько исполнений; используйте чертёж с нужным обозначением модели.
Источник: KYKY, «Vacuum Generation», декабрь 2025; печатные страницы 30–31. Значения из разных исполнений не следует объединять в одну спецификацию.
