Вакуумный насос 2XZ-8B
Вакуумный насос 2XZ-8B
Маслозаполненный вакуумный насос для откачки воздуха и других совместимых газов. Две последовательно работающие ступени создают разрежение, а прямой привод передаёт вращение от электродвигателя к насосному механизму. Насос используют самостоятельно или как форвакуумную ступень вакуумной системы.
Запросить предложение
Назначение и применение
Маслозаполненный вакуумный насос для откачки воздуха и других совместимых газов. Две последовательно работающие ступени создают разрежение, а прямой привод передаёт вращение от электродвигателя к насосному механизму. Насос используют самостоятельно или как форвакуумную ступень вакуумной системы.
Производитель указывает применение в вакуумной сушке, дегазации, упаковке, нанесении покрытий, лабораторных установках и в составе систем с диффузионными, бустерными и турбомолекулярными насосами. Совместимость с конкретным высоковакуумным насосом определяют по требуемому форвакуумному давлению и газовой нагрузке.
Конструкция
- Принудительная подача масла для смазки и уплотнения рабочих полостей.
- Газовый клапан для работы с парами; режим применения уточняют по руководству.
- Автоматический клапан против обратного потока масла.
- Варианты входных присоединений: патрубок, KF или фланец — по исполнению.

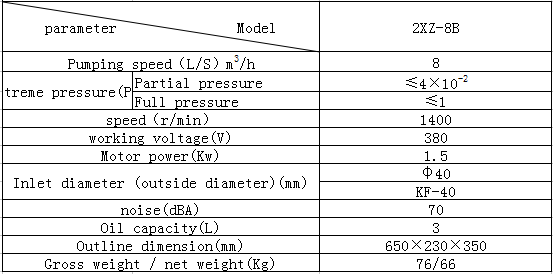

Технические характеристики
| Принцип действия | Двухступенчатый пластинчато-роторный насос с масляным уплотнением и прямым приводом |
|---|---|
| Быстрота откачки | 8 л/с (28.8 м³/ч, пересчёт) |
| Предельное парциальное давление | ≤ 4 × 10⁻² Па |
| Предельное полное давление | ≤ 1 Па |
| Частота вращения | 1400 об/мин |
| Питание по каталогу | 380 В; исполнение двигателя проверяется по шильдику |
| Мощность двигателя | 1,5 кВт |
| Вход по каталогу | Ø40 мм / KF40; вариант присоединения согласуется |
| Уровень шума | 70 дБА (условия измерения не указаны) |
| Объём масла | 3 л |
| Масса нетто / брутто | 66 / 76 кг |
| Габариты по технической таблице, Д × Ш × В | 650 × 230 × 350 мм |
Данные переведены с официальной страницы Lin Hai Yong Hao Vacuum Equipment Co., Ltd. Обозначение 2XZ используется разными изготовителями: перед поставкой сверяем производителя, двигатель и присоединения складского экземпляра с паспортом. Заголовок единиц быстроты откачки в оригинале оформлен неоднозначно; значения 2/4/8 приведены как л/с, м³/ч рассчитаны умножением на 3,6.

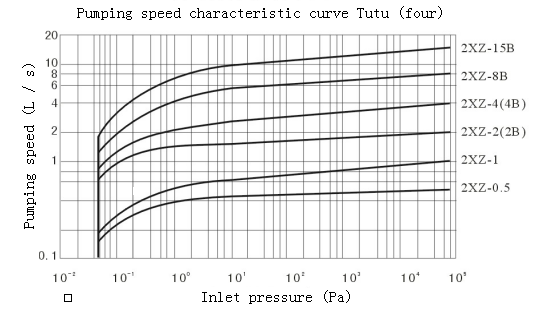

Характеристика откачки

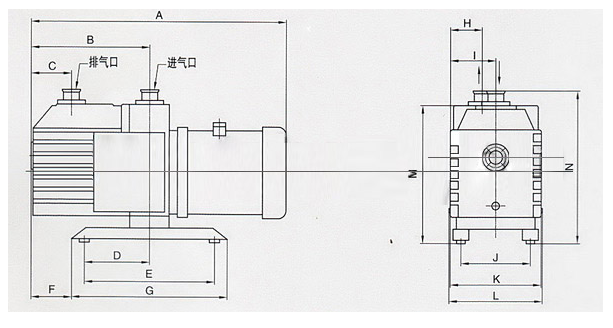

Габариты и монтаж
| A (мм) | 640 |
|---|---|
| B (мм) | 300 |
| C (мм) | 150 |
| D (мм) | 220 |
| E (мм) | 350 |
| F (мм) | 90 |
| G (мм) | 390 |
| H (мм) | 80 |
| I (мм) | 115 |
| J (мм) | 170 |
| K (мм) | 230 |
| L (мм) | 236 |
| M (мм) | 340 |
| N (мм) | 410 |

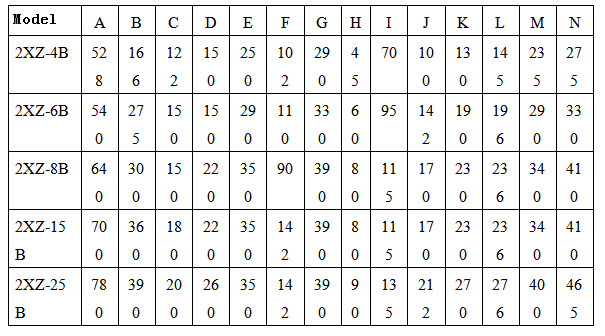

Размеры A–N переписаны из отдельной размерной таблицы производителя. Они не полностью совпадают со сводными габаритами: для 2XZ-8B в технической таблице 650 × 230 × 350 мм, а на схеме A = 640 мм, L = 236 мм, N = 410 мм. Для проектирования используйте согласованный чертёж поставляемого исполнения.
Эксплуатация и подбор
Перед запуском проверяют масло, питание, направление вращения и герметичность линии. Для влажного газа, пыли и технологических загрязнений подбирают защиту на входе. Наличие ловушки не делает насос автоматически пригодным для агрессивных или взрывоопасных сред: допустимый состав газа согласуют отдельно.
В предложении фиксируем двигатель, входной фланец, масло, кабель и комплект принадлежностей. Для установки на предприятии укажите рабочее давление, объём камеры, газовую нагрузку, режим работы и доступное питание.
Первичный источник
Официальная страница 2XZ-8B · проверено 30.09.2026.
