ПНАЭ Г-7-009-89: сварка и наплавка оборудования и трубопроводов АЭУ

Технический разбор ПНАЭ Г-7-009-89: область применения, ключевые требования, порядок контроля, связь с испытаниями на герметичность, видео и инженерные материалы LeakLab.

17 июля 2026

ПНАЭ Г-7-009-89 — основные положения по сварке и наплавке, который определяет базовые требования к сварке и наплавке оборудования и трубопроводов атомных энергетических установок: материалам, подготовке, технологии, термической обработке и производственному контролю. Ниже — инженерный разбор структуры требований, их связи с контролем герметичности, сварных соединений и технической диагностикой, а также практический маршрут подготовки работ.

Статус материала. Это технический обзор переданного экземпляра документа, а не замена официальной учтенной копии. Перед применением необходимо проверить актуальность редакции, область действия, проектные требования и утвержденную программу контроля конкретного объекта.

Назначение и область применения ПНАЭ Г-7-009-89

ПНАЭ Г-7-009-89 определяет базовые требования к сварке и наплавке оборудования и трубопроводов атомных энергетических установок: материалам, подготовке, технологии, термической обработке и производственному контролю. На практике документ следует читать вместе с проектной, конструкторской и технологической документацией: именно она задает контролируемые зоны, рабочие параметры, объем контроля и критерии приемки конкретного изделия.

Ключевая инженерная задача — обеспечить прослеживаемую цепочку от классификации объекта и выбора технологии до регистрации исходных условий, результатов измерений и заключения. Для ответственных объектов недостаточно отдельного показания прибора: необходима подтвержденная методика, исправная аппаратура, квалифицированный персонал и воспроизводимый протокол.

Что регулирует документ

Технический охват

область применения к материалам и соединениям
сварочные и наплавочные материалы
подготовка деталей и сборка
выполнение сварки и антикоррозионной наплавки
термическая обработка и исправление дефектов

Практический результат

Выполнение требований формирует доказательную базу качества и безопасности: перечень контролируемых элементов, технологические карты, записи о настройке аппаратуры, протоколы, заключения и сведения о корректирующих действиях.

Для контроля герметичности особенно важны заданная норма, реальная чувствительность всей системы, состояние поверхности, фон пробного газа, время отклика и локализация обнаруженной течи.

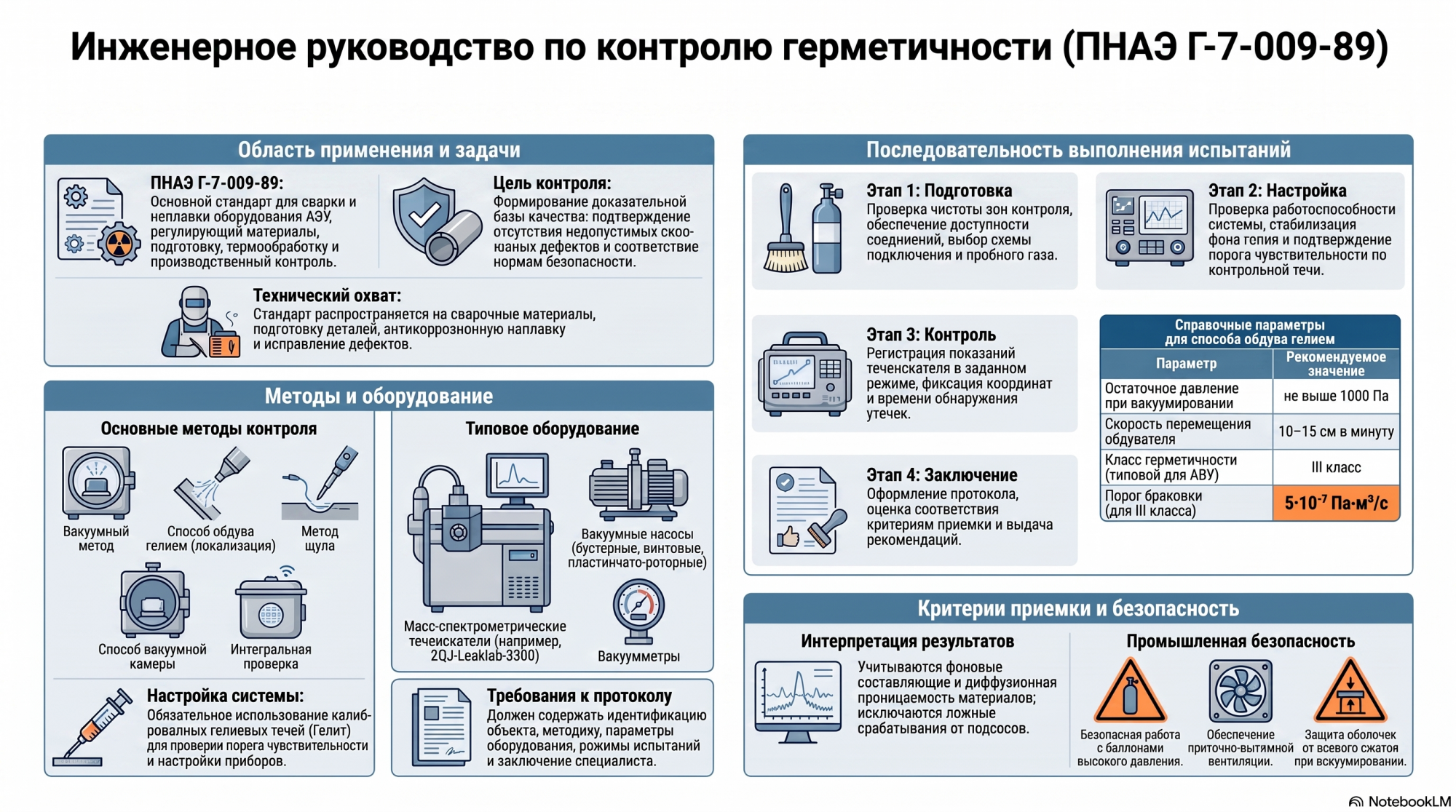

Связь с контролем герметичности

Герметичность рассматривается не изолированно, а как характеристика конструкции, технологии изготовления и фактического состояния объекта. Выбор метода начинается с требуемой чувствительности и доступности контролируемой зоны. Вакуумный метод удобен, когда объект допускает откачку; щуповой и метод обдува гелием помогают локализовать дефекты; вакуумная камера применяется для отдельных швов и плоских участков; интегральная проверка дает суммарную оценку изделия.

Этап	Что подтверждают	Что фиксируют
Подготовка	Чистоту, доступность, схему подключения и применимость метода	Объект, зоны, оборудование, пробный газ
Настройка	Работоспособность и порог чувствительности системы	Контрольную течь, фон, параметры откачки
Контроль	Отсутствие недопустимых сквозных дефектов	Режим, показания, координаты и время
Заключение	Соответствие заданному критерию	Результат, ограничения и рекомендации

Порядок подготовки и выполнения работ

Шаг 1. назначить технологический процесс для сочетания материалов
Шаг 2. подтвердить качество сварочных материалов
Шаг 3. контролировать геометрию сборки
Шаг 4. соблюдать режимы сварки и термообработки
Шаг 5. оформить маршрут и передать соединение на контроль

Конкретный объем работ определяют не по названию документа, а по сочетанию его требований с проектом объекта, программой контроля и условиями эксплуатации. Если после ремонта или устранения дефекта требуется повторная проверка, ее выполняют в объеме, достаточном для подтверждения качества отремонтированной зоны и сопряженных участков.

Видео, аудио, инфографика и техническая презентация

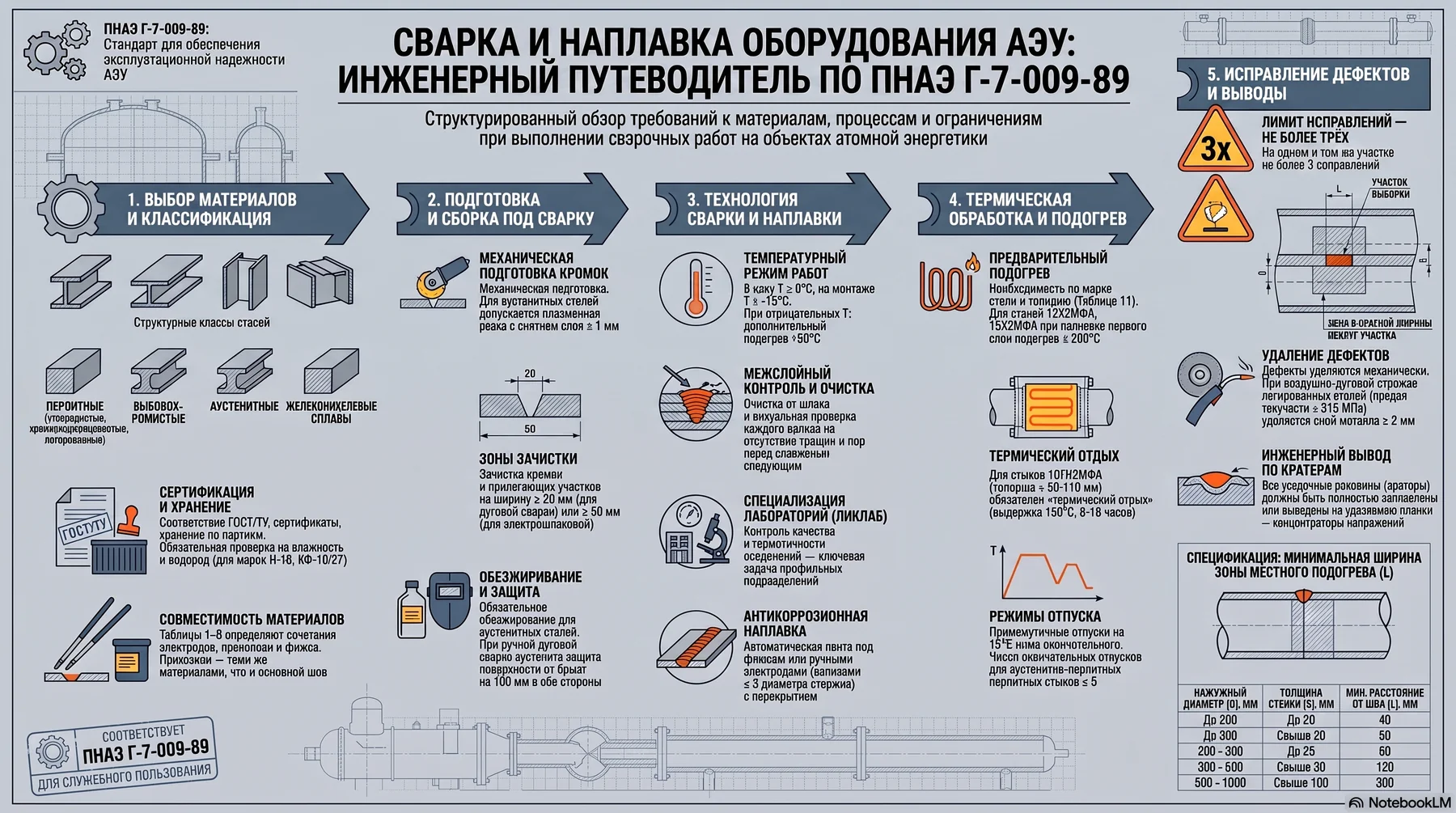

ПНАЭ Г-7-009-89 — техническая схема, слайд 1 — Техническая презентация и инфографика по ПНАЭ Г-7-009-89.

Открыть исходный документ

Оборудование, услуги и обучение по теме

Контроль герметичности и поиск утечек
Лабораторная и выездная проверка объектов Гелиевые течеискатели
Оборудование для интегрального и локального контроля Калиброванные гелиевые течи
Проверка чувствительности и настройка системы Обучение вакуумной технике
Практика измерений, откачки и течеискания Обучение дефектоскопистов
Контроль герметичности и вакуумные испытания Аттестация установок контроля
Аудит измерительной схемы и документации

Частые вопросы

Можно ли выбрать метод только по номеру стандарта?

Нет. Метод выбирают по норме герметичности, конструкции, рабочей среде, допустимости вакуумирования или опрессовки, доступу к поверхности и требуемой локализации.

Что должно быть в протоколе?

Идентификация объекта и зон, ссылка на программу и методику, оборудование и контрольная течь, условия испытания, фон, режимы, результаты, критерий оценки и заключение ответственного специалиста.

Заменяет ли статья нормативный документ?

Нет. Обзор помогает понять структуру требований и подготовить исходные данные, но работы выполняют по актуальной учтенной копии и утвержденной технологической документации.

Нужно провести контроль по ПНАЭ Г-7-009-89?

LeakLab поможет выбрать метод, подготовить программу, провести испытания на герметичность и оформить технический отчет.

Обсудить задачу с инженером
