ПНАЭ Г-7-008-89 — правила и нормы атомной энергетики, который содержит правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок, включая классификацию, документацию, материалы, изготовление, испытания и эксплуатационный надзор. Ниже — инженерный разбор структуры требований, их связи с контролем герметичности, сварных соединений и технической диагностикой, а также практический маршрут подготовки работ.

Статус материала. Это технический обзор переданного экземпляра документа, а не замена официальной учтенной копии. Перед применением необходимо проверить актуальность редакции, область действия, проектные требования и утвержденную программу контроля конкретного объекта.

Назначение и область применения ПНАЭ Г-7-008-89

ПНАЭ Г-7-008-89 содержит правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок, включая классификацию, документацию, материалы, изготовление, испытания и эксплуатационный надзор. На практике документ следует читать вместе с проектной, конструкторской и технологической документацией: именно она задает контролируемые зоны, рабочие параметры, объем контроля и критерии приемки конкретного изделия.

Ключевая инженерная задача — обеспечить прослеживаемую цепочку от классификации объекта и выбора технологии до регистрации исходных условий, результатов измерений и заключения. Для ответственных объектов недостаточно отдельного показания прибора: необходима подтвержденная методика, исправная аппаратура, квалифицированный персонал и воспроизводимый протокол.

Что регулирует документ

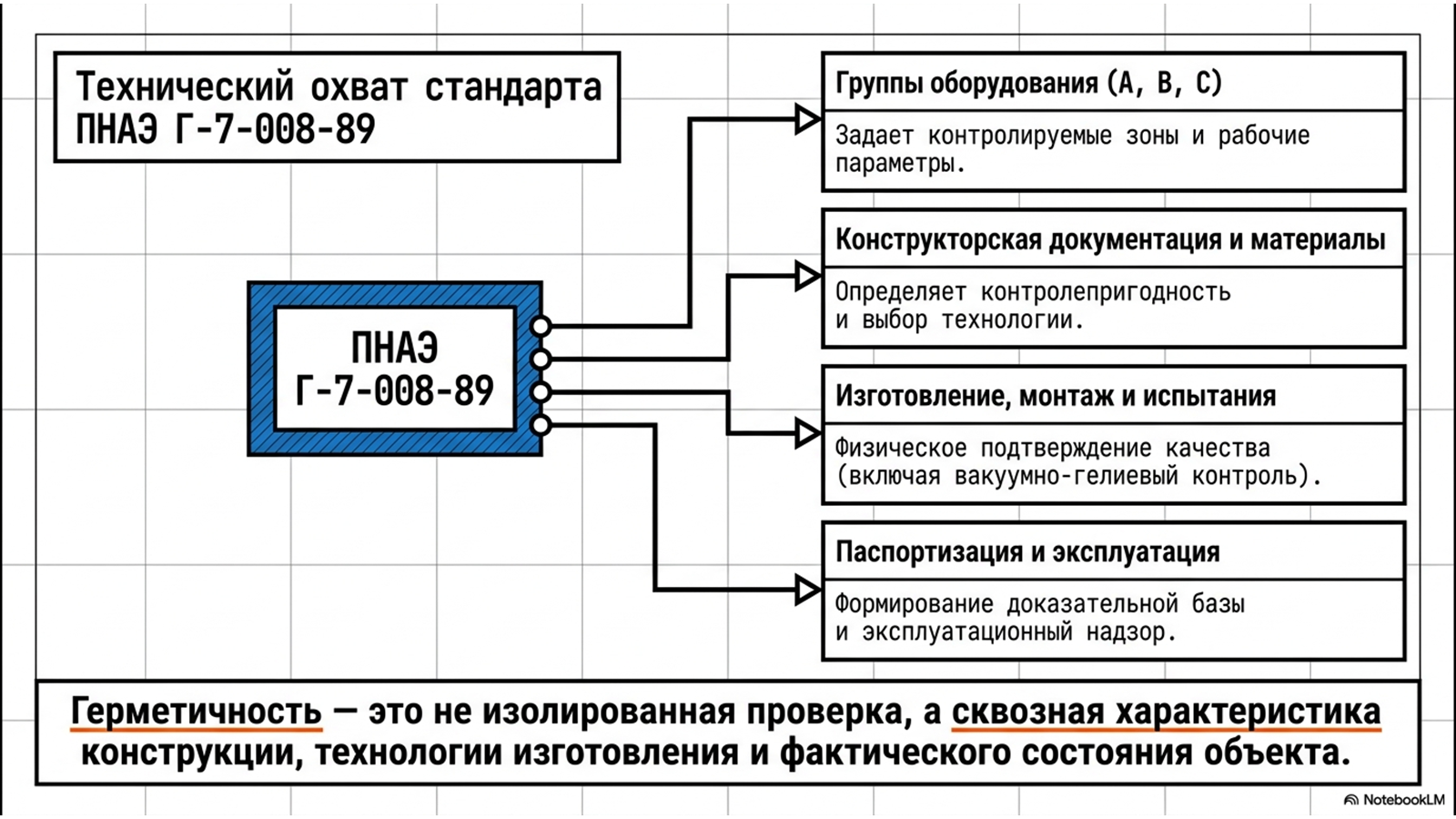

Технический охват

группы A, B и C и границы оборудования
требования к проектной и конструкторской документации
материалы, сварка и контроль
изготовление, монтаж и испытания
паспортизация, эксплуатация и ремонт

Практический результат

Выполнение требований формирует доказательную базу качества и безопасности: перечень контролируемых элементов, технологические карты, записи о настройке аппаратуры, протоколы, заключения и сведения о корректирующих действиях.

Для контроля герметичности особенно важны заданная норма, реальная чувствительность всей системы, состояние поверхности, фон пробного газа, время отклика и локализация обнаруженной течи.

Связь с контролем герметичности

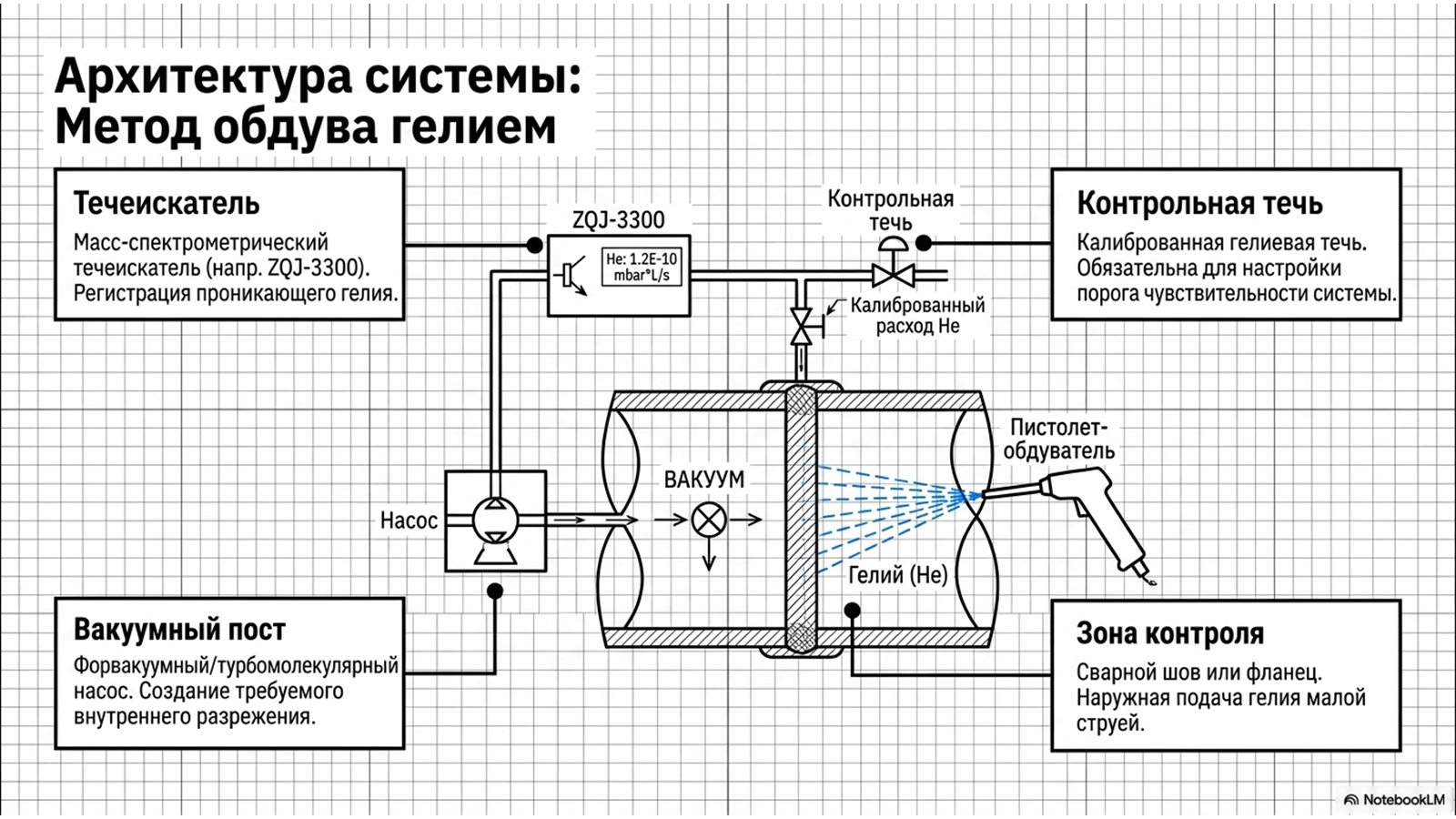

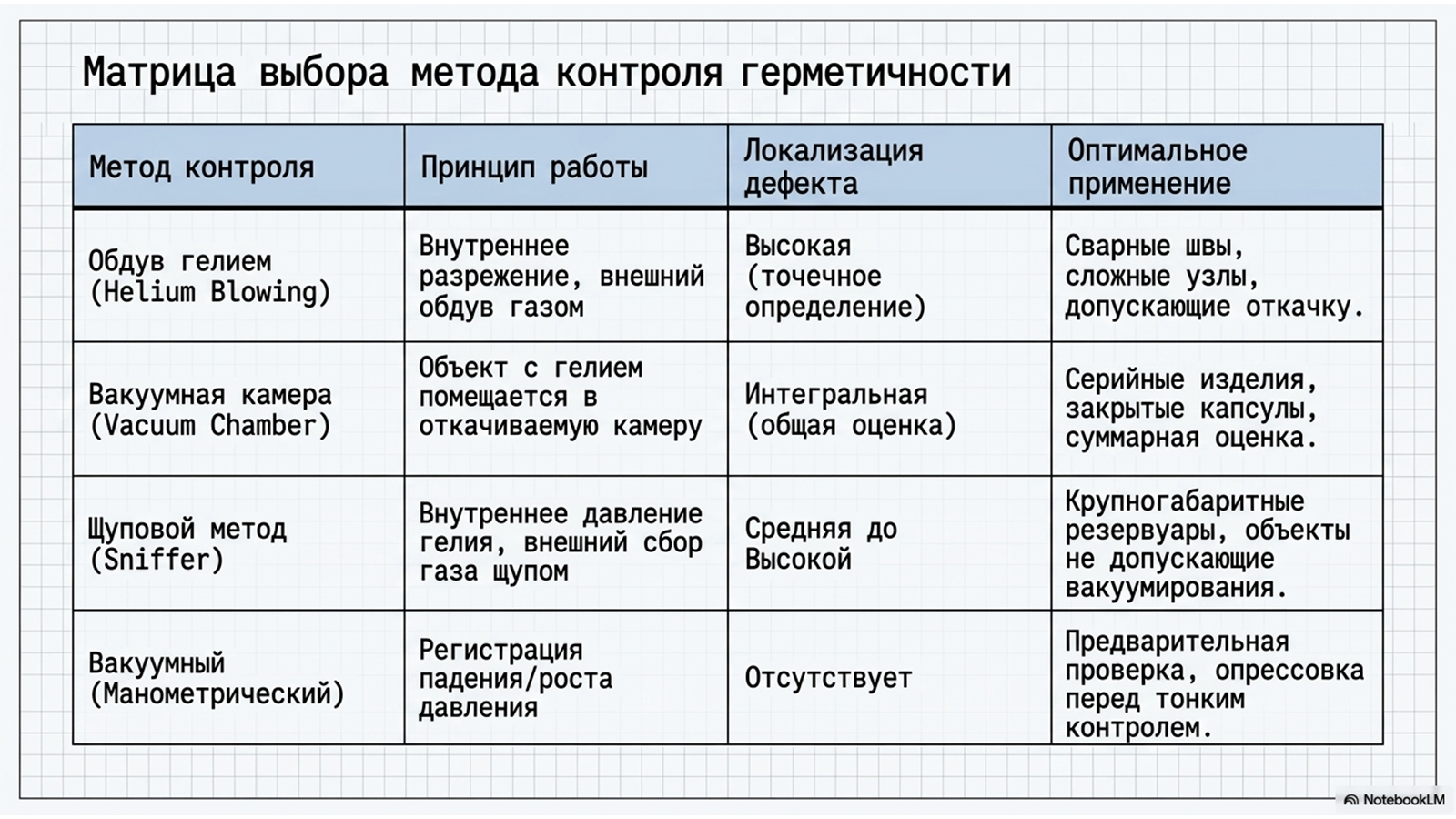

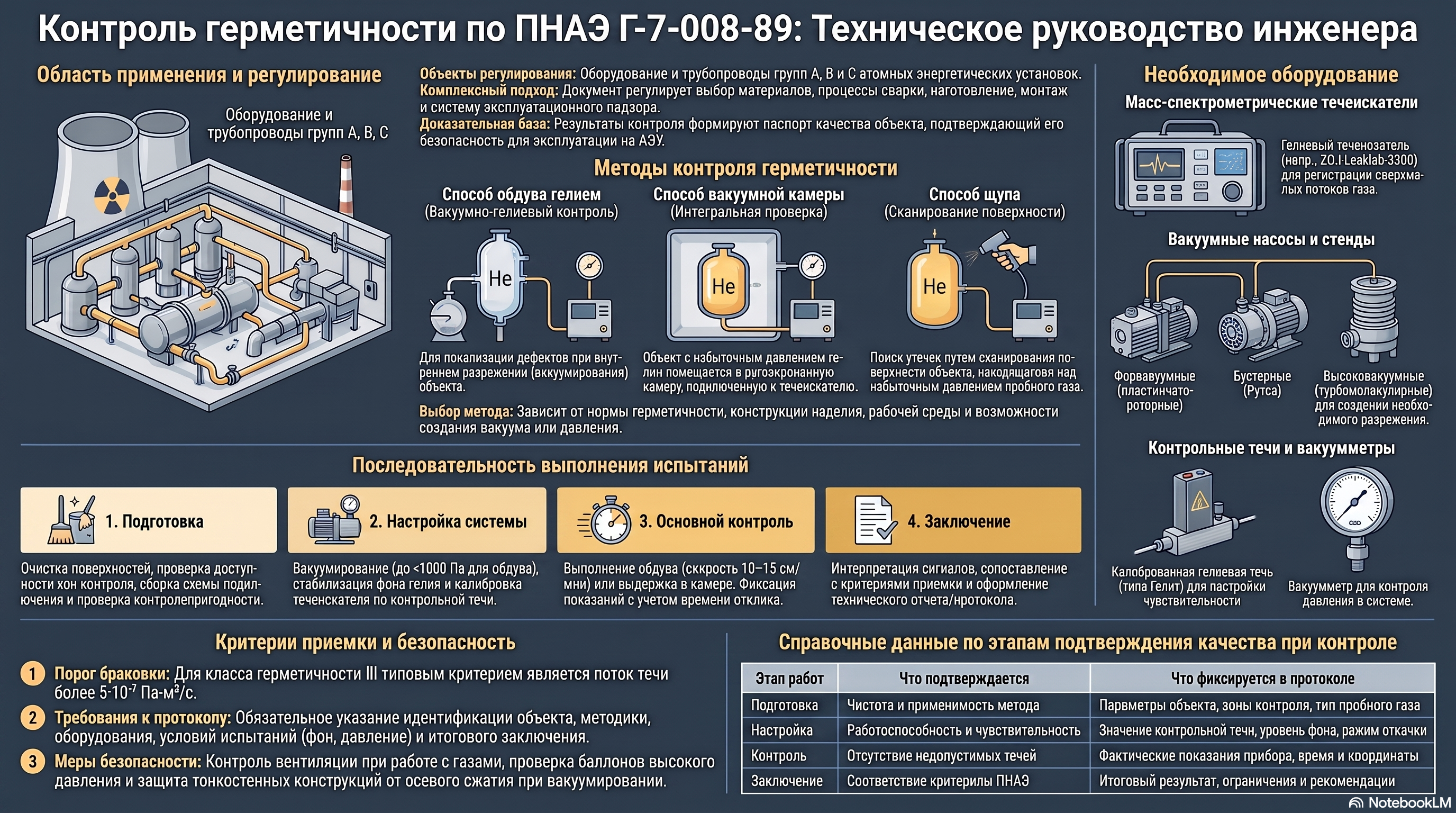

Герметичность рассматривается не изолированно, а как характеристика конструкции, технологии изготовления и фактического состояния объекта. Выбор метода начинается с требуемой чувствительности и доступности контролируемой зоны. Вакуумный метод удобен, когда объект допускает откачку; щуповой и метод обдува гелием помогают локализовать дефекты; вакуумная камера применяется для отдельных швов и плоских участков; интегральная проверка дает суммарную оценку изделия.

Этап	Что подтверждают	Что фиксируют
Подготовка	Чистоту, доступность, схему подключения и применимость метода	Объект, зоны, оборудование, пробный газ
Настройка	Работоспособность и порог чувствительности системы	Контрольную течь, фон, параметры откачки
Контроль	Отсутствие недопустимых сквозных дефектов	Режим, показания, координаты и время
Заключение	Соответствие заданному критерию	Результат, ограничения и рекомендации

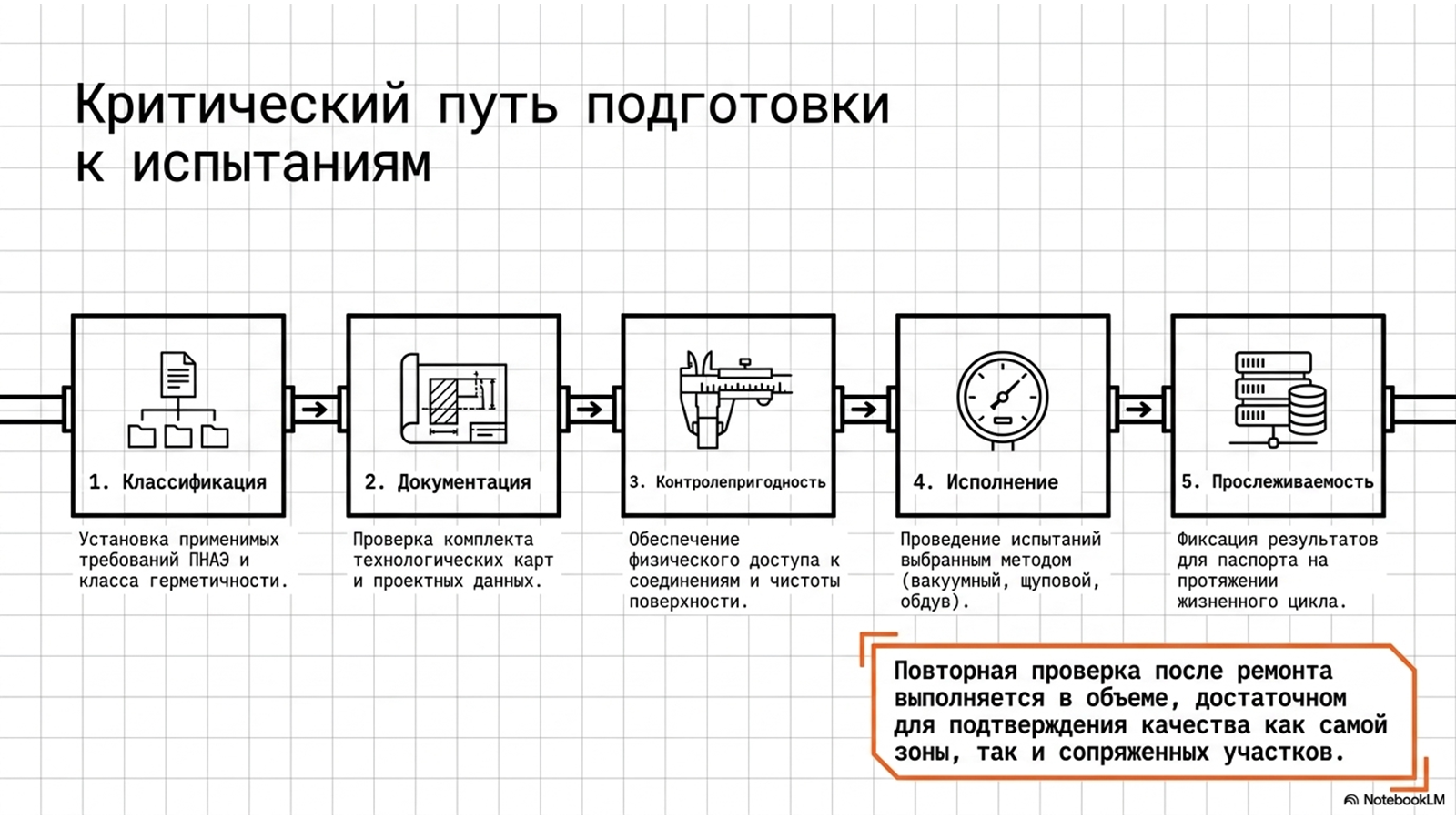

Порядок подготовки и выполнения работ

Шаг 1. установить классификацию и применимые требования
Шаг 2. проверить комплект технической документации
Шаг 3. обеспечить контролепригодность соединений
Шаг 4. провести предусмотренные испытания
Шаг 5. сохранять прослеживаемость на протяжении жизненного цикла

Конкретный объем работ определяют не по названию документа, а по сочетанию его требований с проектом объекта, программой контроля и условиями эксплуатации. Если после ремонта или устранения дефекта требуется повторная проверка, ее выполняют в объеме, достаточном для подтверждения качества отремонтированной зоны и сопряженных участков.

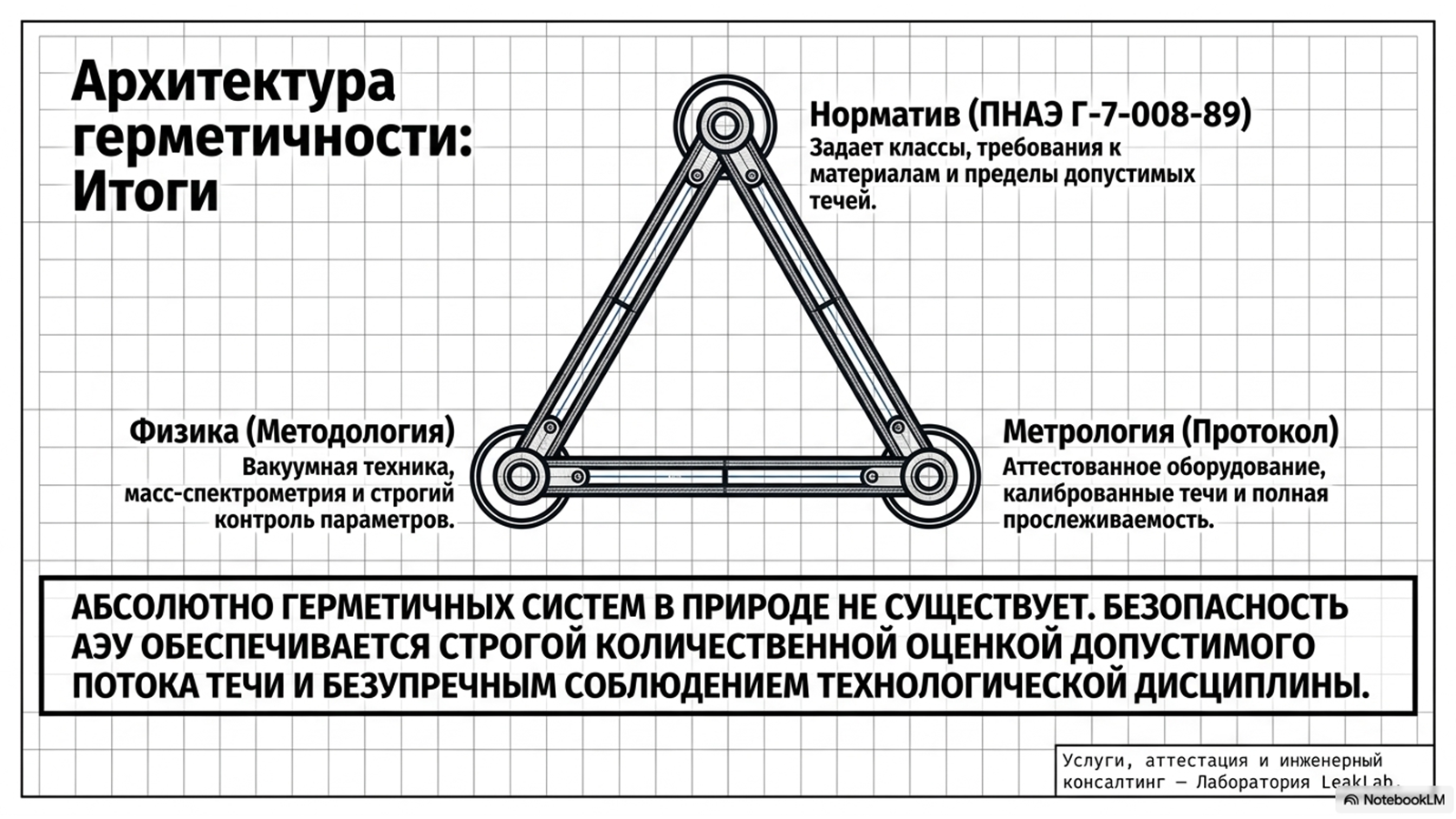

Видео, аудио, инфографика и техническая презентация

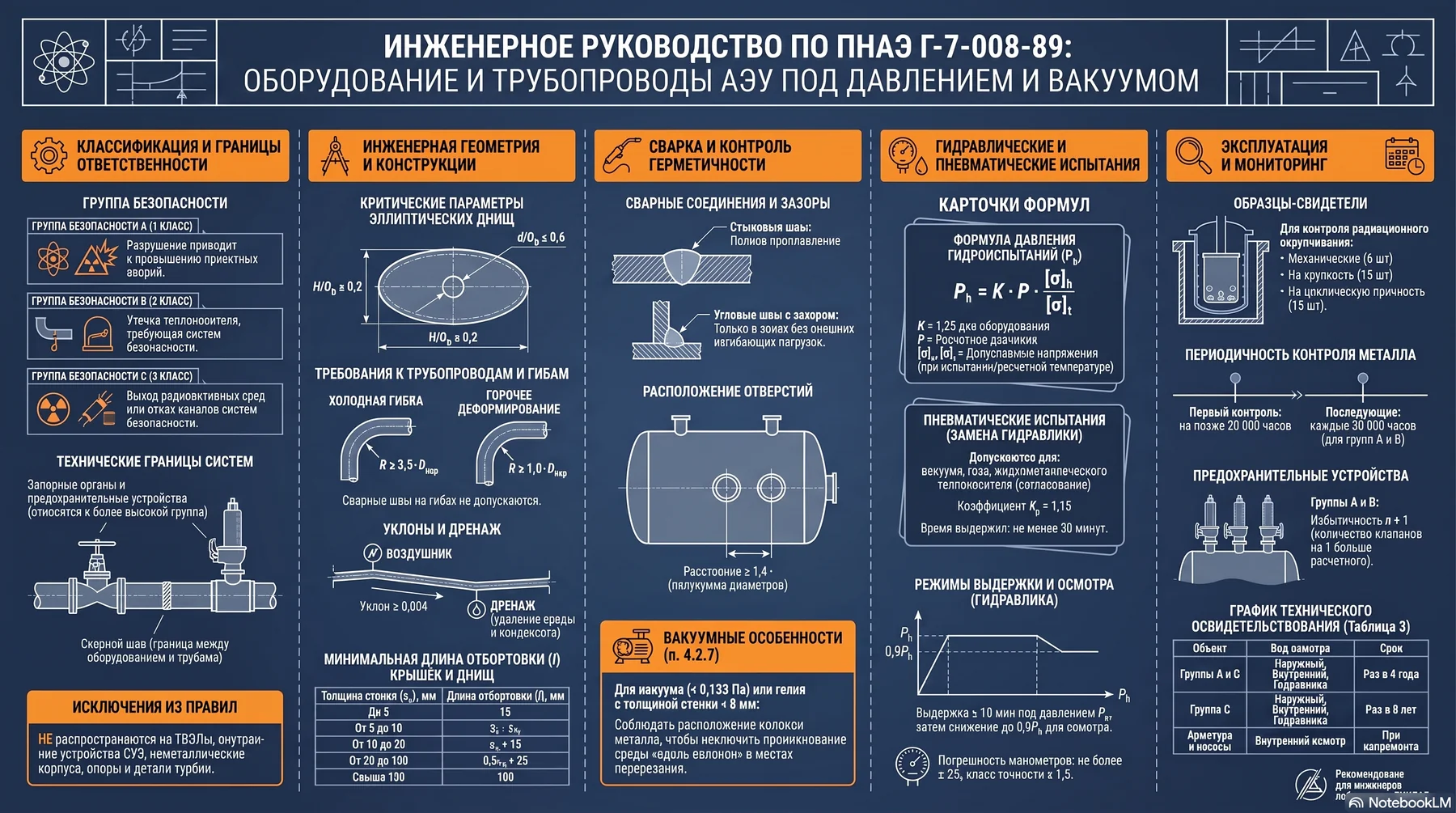

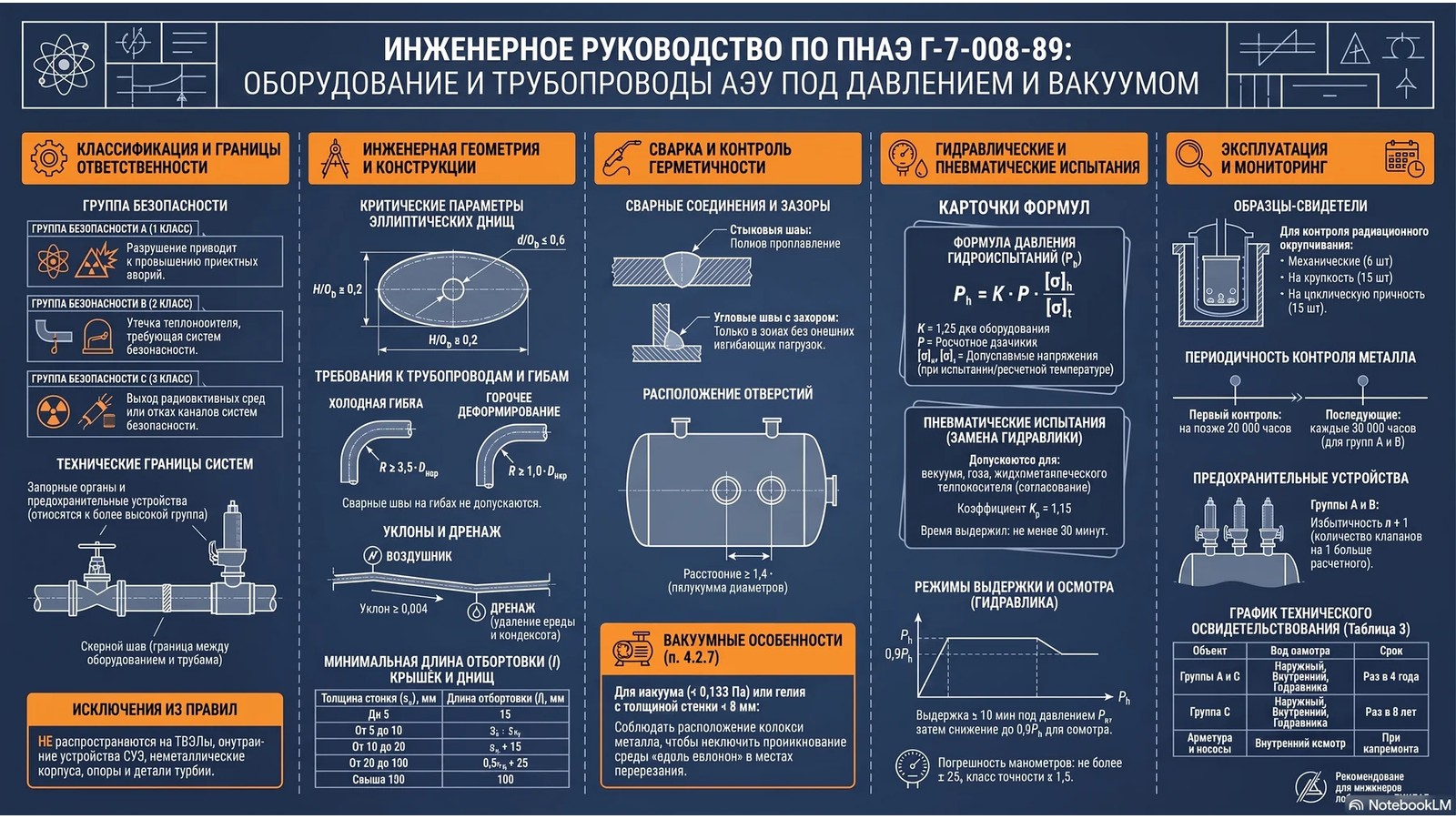

ПНАЭ Г-7-008-89 — техническая схема, слайд 1 — Техническая презентация и инфографика по ПНАЭ Г-7-008-89.

Открыть исходный документ

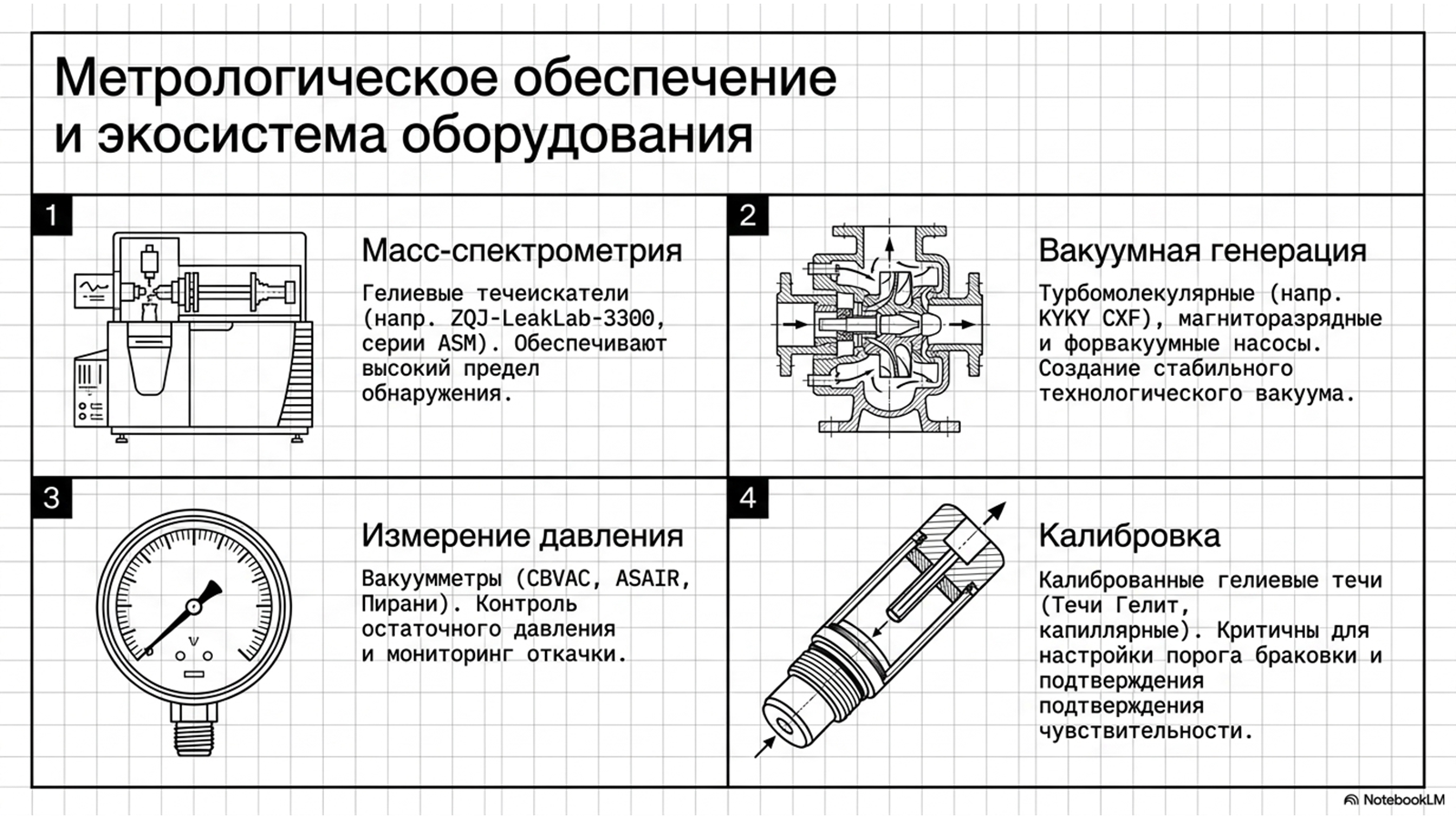

Оборудование, услуги и обучение по теме

Контроль герметичности и поиск утечек
Лабораторная и выездная проверка объектов Гелиевые течеискатели
Оборудование для интегрального и локального контроля Калиброванные гелиевые течи
Проверка чувствительности и настройка системы Обучение вакуумной технике
Практика измерений, откачки и течеискания Обучение дефектоскопистов
Контроль герметичности и вакуумные испытания Аттестация установок контроля
Аудит измерительной схемы и документации

Частые вопросы

Можно ли выбрать метод только по номеру стандарта?

Нет. Метод выбирают по норме герметичности, конструкции, рабочей среде, допустимости вакуумирования или опрессовки, доступу к поверхности и требуемой локализации.

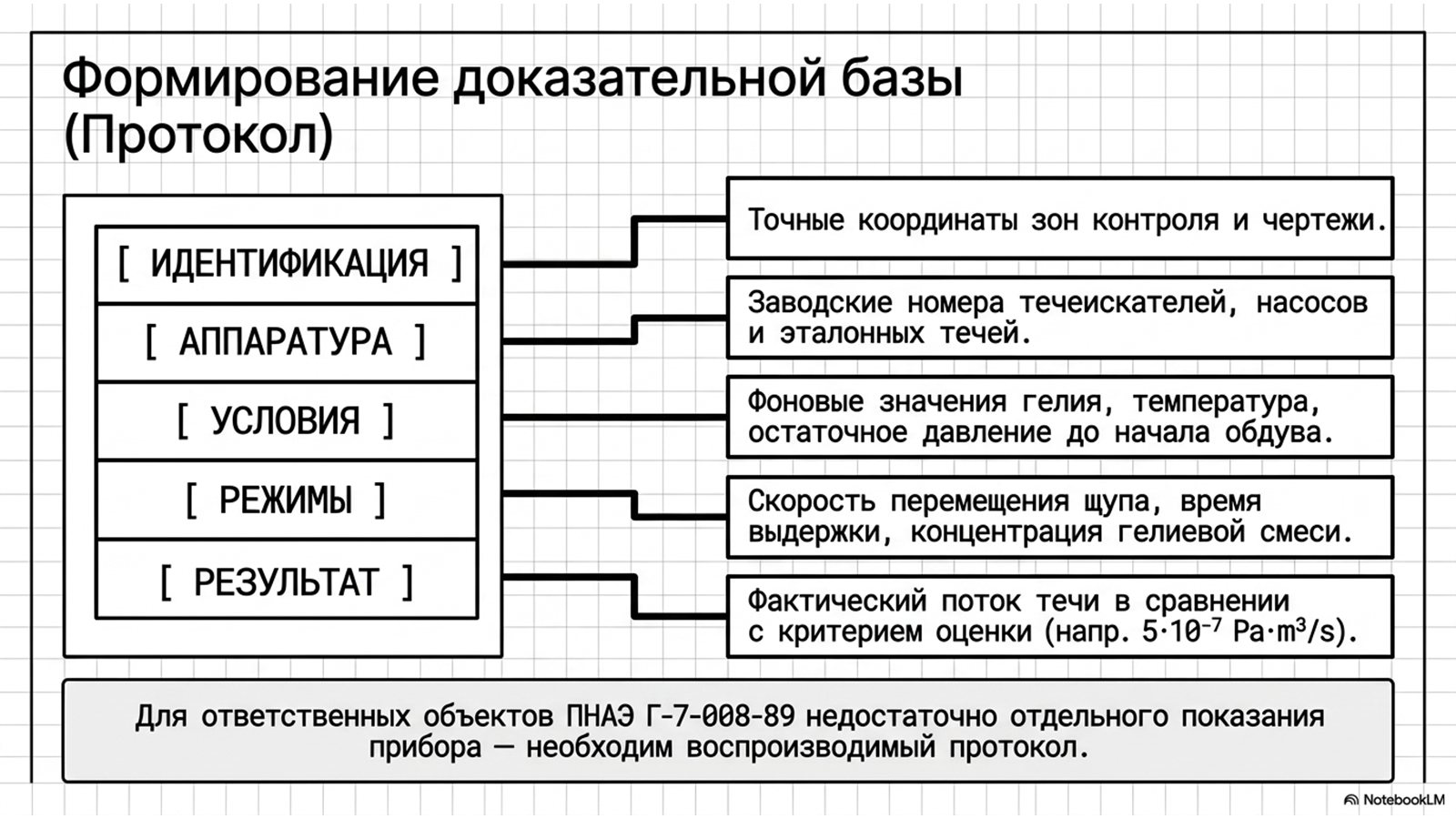

Что должно быть в протоколе?

Идентификация объекта и зон, ссылка на программу и методику, оборудование и контрольная течь, условия испытания, фон, режимы, результаты, критерий оценки и заключение ответственного специалиста.

Заменяет ли статья нормативный документ?

Нет. Обзор помогает понять структуру требований и подготовить исходные данные, но работы выполняют по актуальной учтенной копии и утвержденной технологической документации.

Нужно провести контроль по ПНАЭ Г-7-008-89?

LeakLab поможет выбрать метод, подготовить программу, провести испытания на герметичность и оформить технический отчет.

Обсудить задачу с инженером

Услуги

Аттестация установок контроля герметичности по ГОСТ Р 8.568-2017

Лаборатория Ликлаб оказывает услуги по аттестации стендов контроля герметичности как испытательного оборудования, включая вакуумные, манометрические и комбинированные стенды гелиевого течеискания. Выполняются первичная, периодическая и повторная аттестации с разработкой программы и методики аттестации, проверкой метрологических характеристик, работоспособности встроенных средств измерений и программного обеспечения в соответствии с требованиями ГОСТ и ГСИ. По результатам работ оформляются протоколы и аттестаты установленной формы, определяются интервалы периодической аттестации и рекомендации по метрологическому обеспечению стендов.

Испытания на герметичность способом обдува гелием

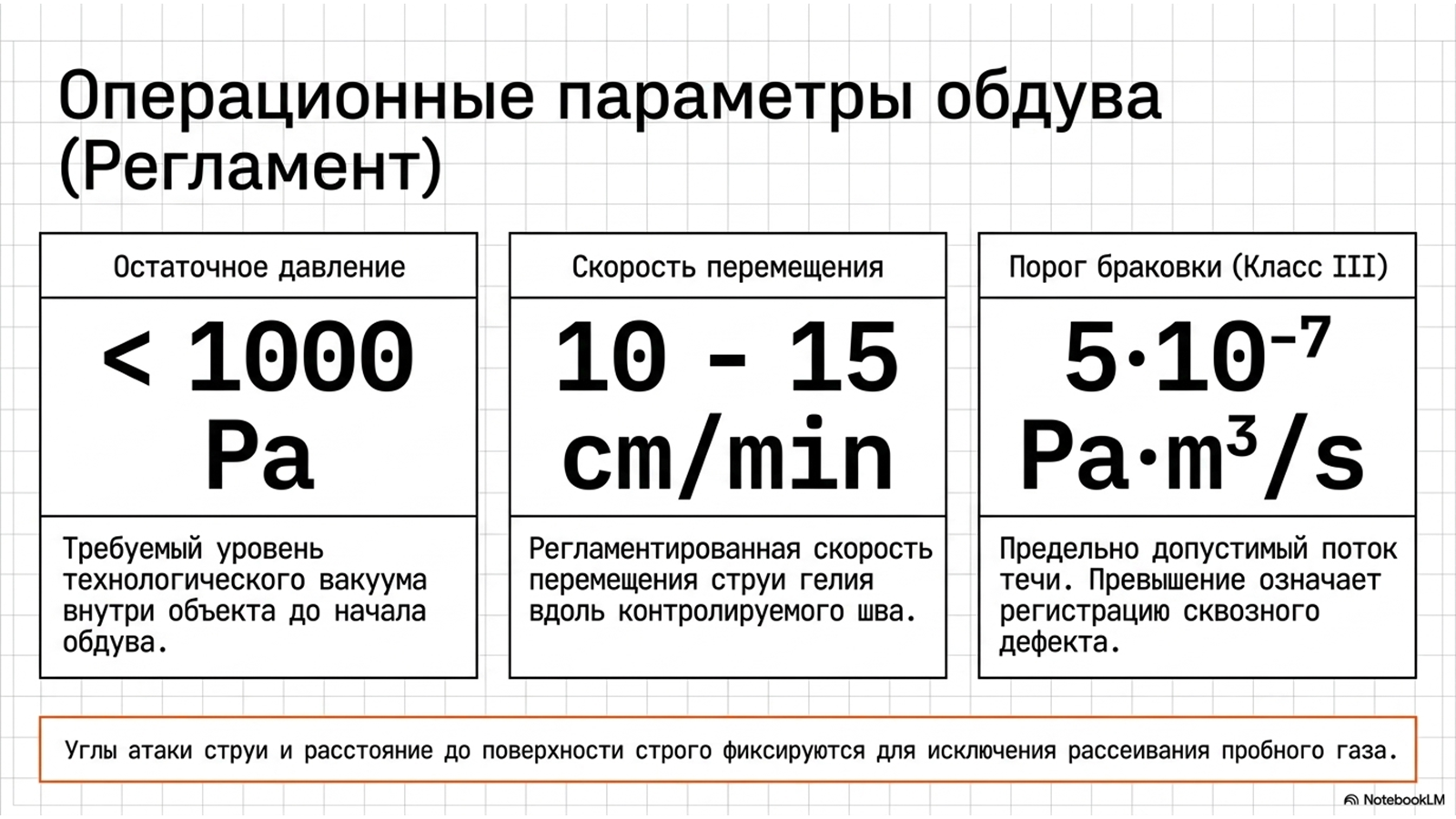

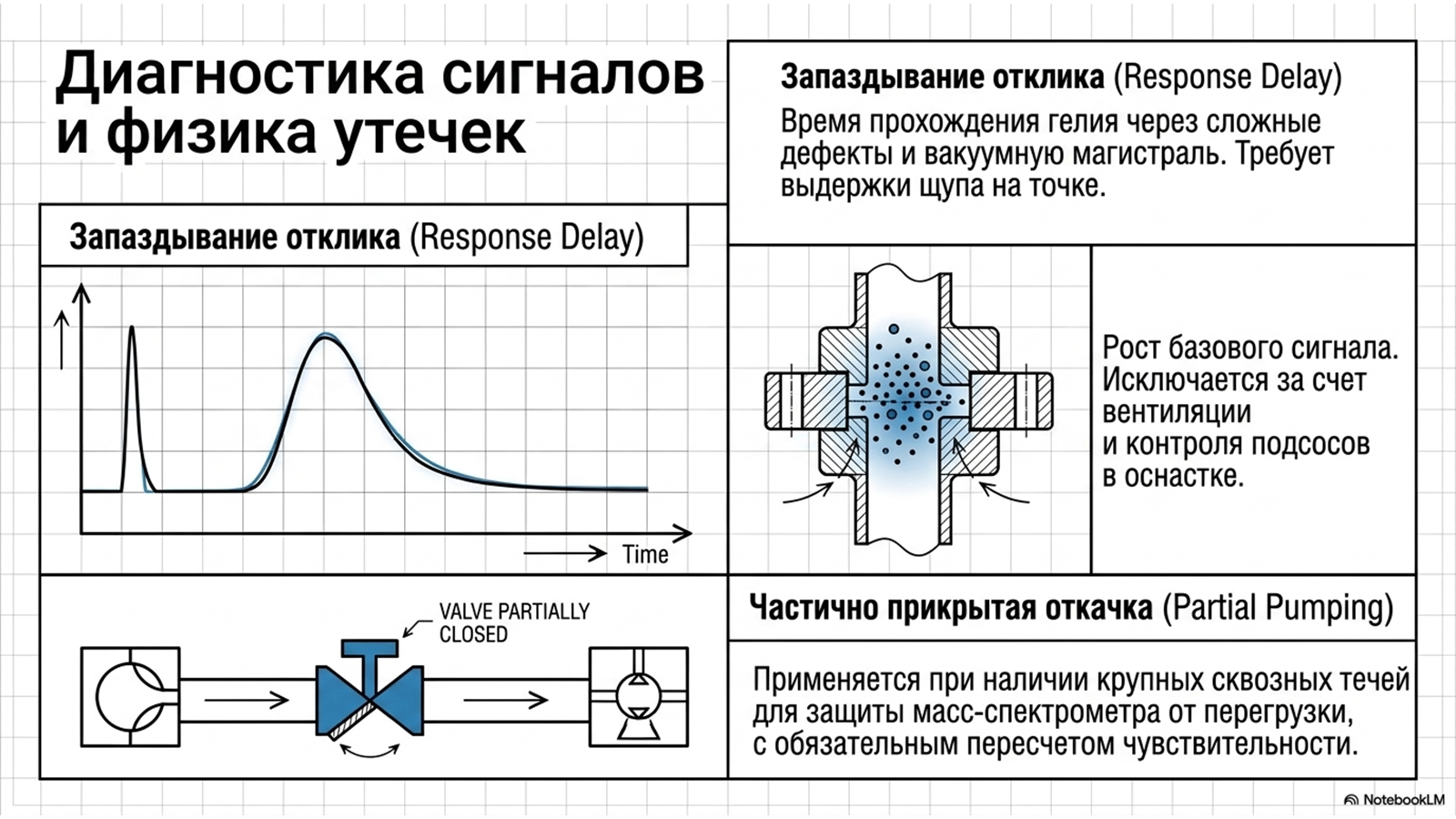

В материале последовательно изложен практический алгоритм вакуумно-гелиевого контроля с локализацией дефектов при внутреннем разрежении: подготовка объекта и оснастки, вакуумирование до остаточного давления не выше 1000 Па, настройка течеискателя по контрольной течи, стабилизация фона и проведение обдува с учётом запаздывания отклика. Приведены ориентиры по режимам обдува, включая рекомендуемую скорость перемещения 10–15 см в минуту, расстояние и угол атаки струи, а также условия работы при частично прикрытой откачке для случаев крупной сквозной течи. Отдельное внимание уделено приёмочным критериям по классу герметичности III с порогом браковки 5·10⁻⁷ Па·м³/с, правилам интерпретации сигналов и исключению ложных срабатываний за счёт контроля подсосов, остаточного гелия и загрязнений. Рассмотрены требования к метрологической прослеживаемости результатов, оформлению протоколов и промышленной безопасности, включая работу с баллонами, вентиляцию и защиту оболочечных конструкций от осевого сжатия. Публикация ориентирована на внедрение устойчивой методики контроля на производстве, повышение достоверности регистрации малых течей и снижение риска скрытых дефектов до этапа эксплуатации.

Испытания на герметичность способом вакуумной камеры

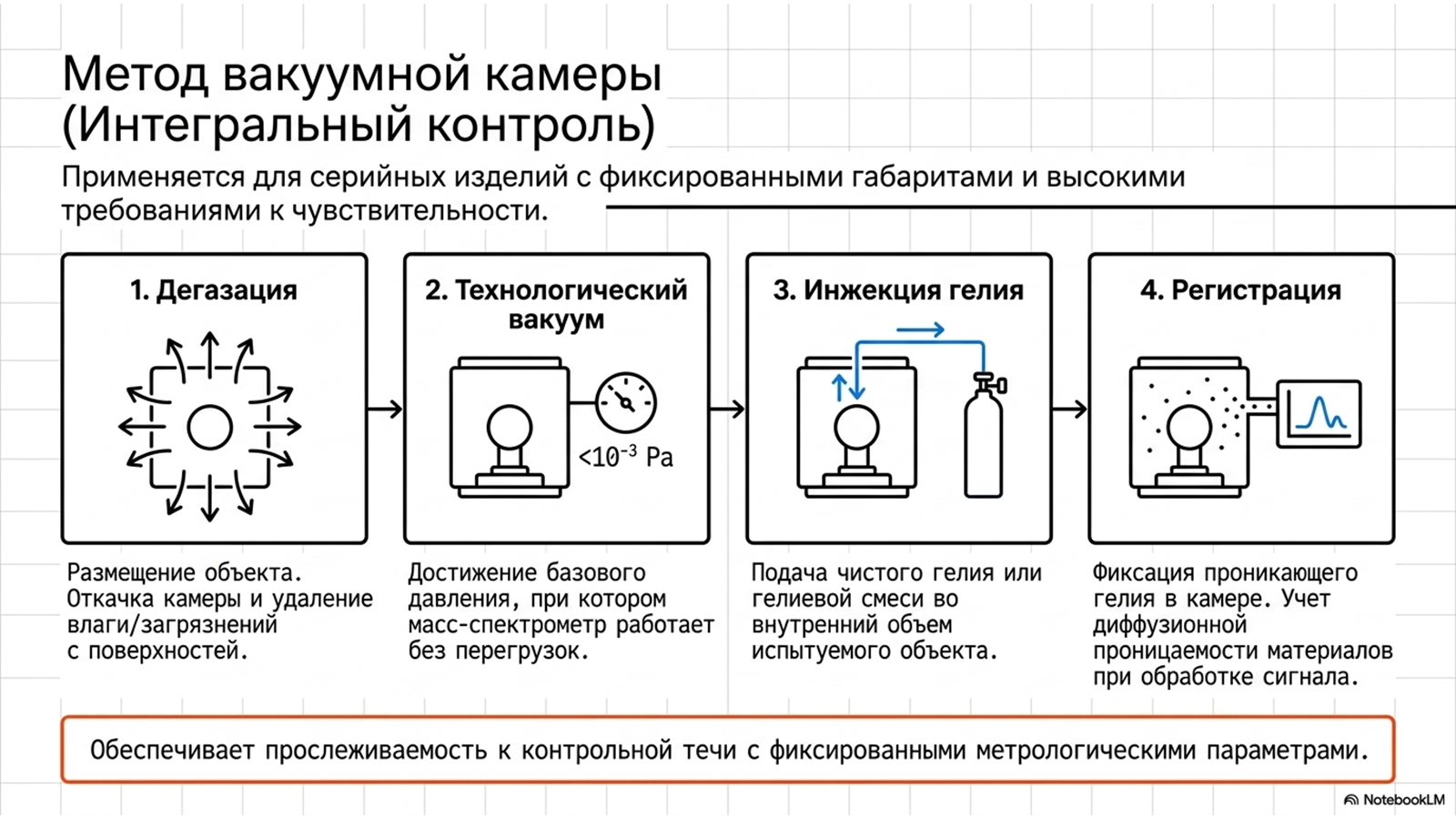

Лаборатория Ликлаб проводит испытания на герметичность способом вакуумной (гелиевой) камеры с прослеживаемостью результатов к контрольной течи и фиксированными метрологическими параметрами. Объект размещается в дегазированной камере, полость откачивается до технологического остаточного давления, после чего во внутренний объем изделия подается чистый гелий либо гелиевая смесь согласно КД. Масс-спектрометрический течеискатель регистрирует проникание гелия через дефекты с высоким пределом обнаружения, а фоновые составляющие и диффузионная проницаемость материалов учитываются при обработке.
