ПНАЭ Г-10-032-92 — правила контроля, который регламентирует контроль сварных соединений элементов локализующих систем безопасности атомных станций при проектировании, изготовлении, монтаже и эксплуатации. Ниже — инженерный разбор структуры требований, их связи с контролем герметичности, сварных соединений и технической диагностикой, а также практический маршрут подготовки работ.

Статус материала. Это технический обзор переданного экземпляра документа, а не замена официальной учтенной копии. Перед применением необходимо проверить актуальность редакции, область действия, проектные требования и утвержденную программу контроля конкретного объекта.

Назначение и область применения ПНАЭ Г-10-032-92

ПНАЭ Г-10-032-92 регламентирует контроль сварных соединений элементов локализующих систем безопасности атомных станций при проектировании, изготовлении, монтаже и эксплуатации. На практике документ следует читать вместе с проектной, конструкторской и технологической документацией: именно она задает контролируемые зоны, рабочие параметры, объем контроля и критерии приемки конкретного изделия.

Ключевая инженерная задача — обеспечить прослеживаемую цепочку от классификации объекта и выбора технологии до регистрации исходных условий, результатов измерений и заключения. Для ответственных объектов недостаточно отдельного показания прибора: необходима подтвержденная методика, исправная аппаратура, квалифицированный персонал и воспроизводимый протокол.

Что регулирует документ

Технический охват

подготовка производства и квалификация персонала
категории сварных соединений элементов ЛСБ
методы, последовательность и объемы контроля
испытания на прочность и герметичность
нормы оценки качества и документирование

Практический результат

Выполнение требований формирует доказательную базу качества и безопасности: перечень контролируемых элементов, технологические карты, записи о настройке аппаратуры, протоколы, заключения и сведения о корректирующих действиях.

Для контроля герметичности особенно важны заданная норма, реальная чувствительность всей системы, состояние поверхности, фон пробного газа, время отклика и локализация обнаруженной течи.

Связь с контролем герметичности

Герметичность рассматривается не изолированно, а как характеристика конструкции, технологии изготовления и фактического состояния объекта. Выбор метода начинается с требуемой чувствительности и доступности контролируемой зоны. Вакуумный метод удобен, когда объект допускает откачку; щуповой и метод обдува гелием помогают локализовать дефекты; вакуумная камера применяется для отдельных швов и плоских участков; интегральная проверка дает суммарную оценку изделия.

Этап	Что подтверждают	Что фиксируют
Подготовка	Чистоту, доступность, схему подключения и применимость метода	Объект, зоны, оборудование, пробный газ
Настройка	Работоспособность и порог чувствительности системы	Контрольную течь, фон, параметры откачки
Контроль	Отсутствие недопустимых сквозных дефектов	Режим, показания, координаты и время
Заключение	Соответствие заданному критерию	Результат, ограничения и рекомендации

Порядок подготовки и выполнения работ

Шаг 1. идентифицировать элементы и категории соединений ЛСБ
Шаг 2. разработать карту контроля по проекту
Шаг 3. проверить подготовку, сварку и геометрию
Шаг 4. провести назначенные методы и испытания
Шаг 5. оформить заключение с привязкой к конкретному соединению

Конкретный объем работ определяют не по названию документа, а по сочетанию его требований с проектом объекта, программой контроля и условиями эксплуатации. Если после ремонта или устранения дефекта требуется повторная проверка, ее выполняют в объеме, достаточном для подтверждения качества отремонтированной зоны и сопряженных участков.

Видео, аудио, инфографика и техническая презентация

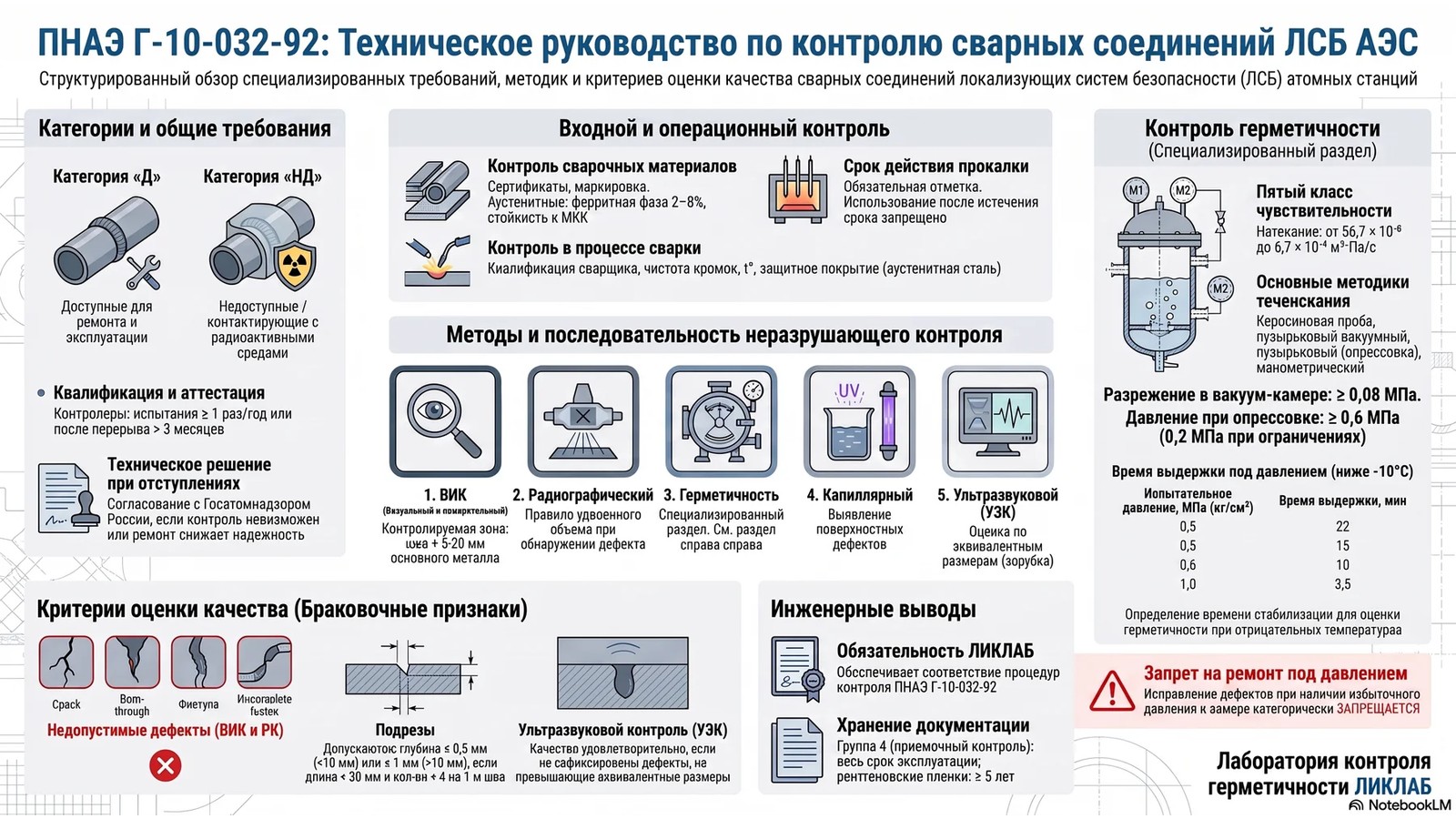

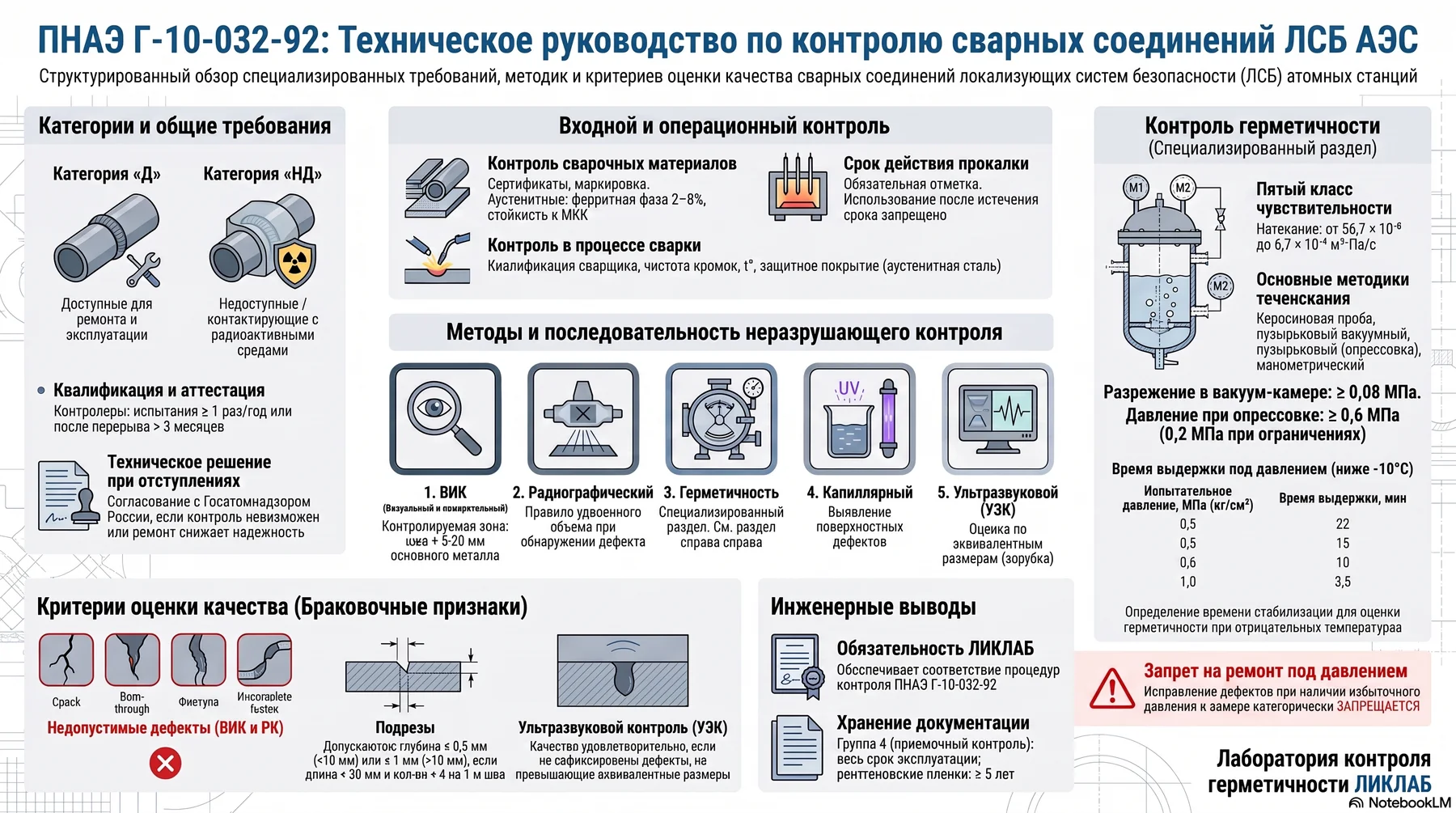

ПНАЭ Г-10-032-92 — техническая схема, слайд 1 — Техническая презентация и инфографика по ПНАЭ Г-10-032-92.

ПНАЭ Г-10-032-92 — техническая схема, слайд 2 — Техническая презентация и инфографика по ПНАЭ Г-10-032-92.

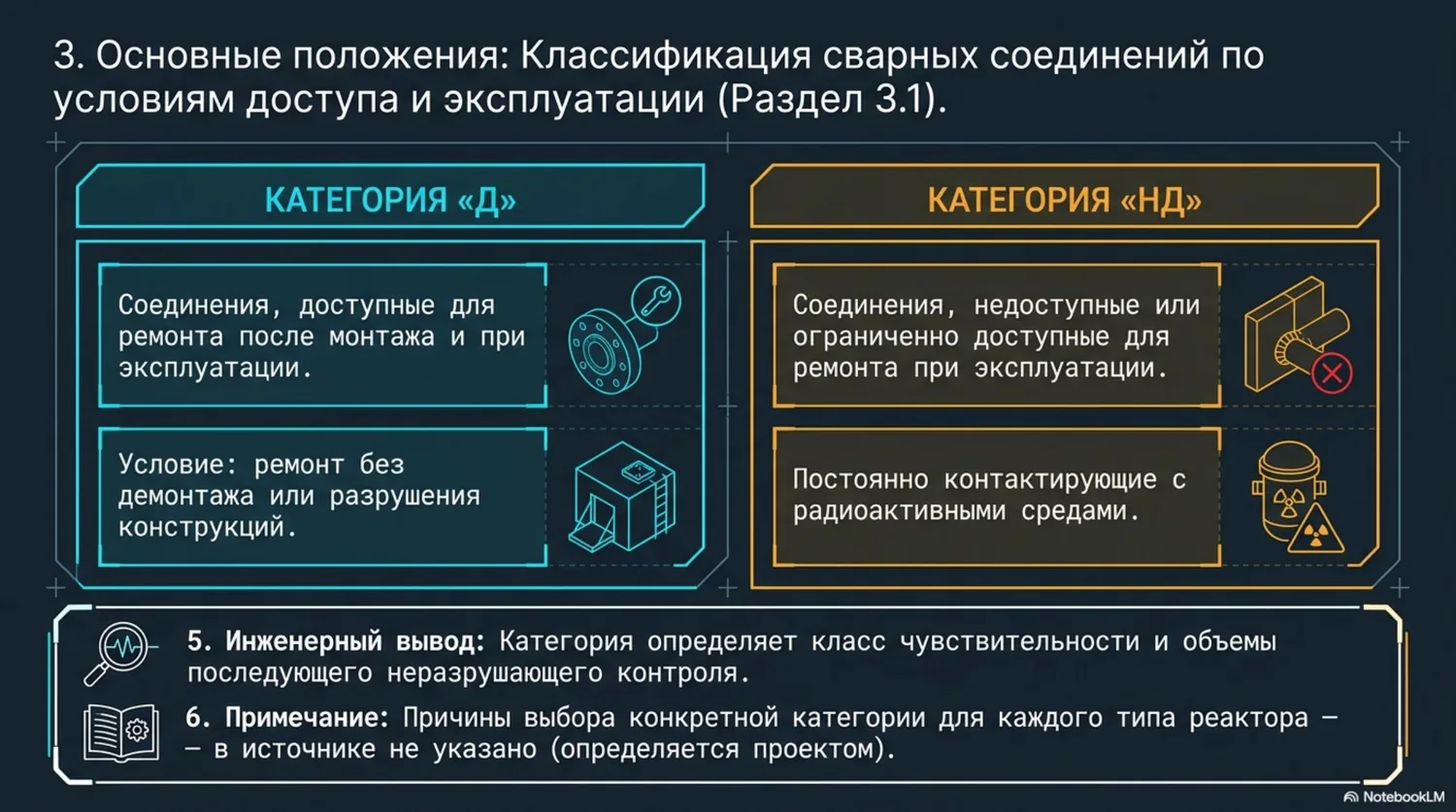

ПНАЭ Г-10-032-92 — техническая схема, слайд 3 — Техническая презентация и инфографика по ПНАЭ Г-10-032-92.
