Отчет по очистке, обслуживанию и проверке вакуумного датчика WPC 400
Лаборатория контроля герметичности LeakLab выполнила техническое обслуживание комбинированного вакуумметрического датчика WPC 400 типа Pirani - Cold Cathode Vacuum Gauge. Работы включали разборку вакуумной части, очистку внутренних поверхностей от нагара, контроль состояния электродной системы, сборку, проверку работоспособности и калибровку по верхней границе диапазона и по области высокого вакуума.
По результатам выполненных работ датчик восстановил способность корректно индицировать высокий вакуум. На эталонной вакуумной камере показания датчика сопоставлены с эталонными вакуумметрами. Значения находятся в пределах допустимого расхождения для датчика с фактической наработкой и следами эксплуатации.
1. Назначение выполненных работ
Датчик WPC 400 применяют для измерения давления в широком диапазоне, включая форвакуумную область и область высокого вакуума. Конструктивно датчик совмещает тепловой преобразователь Пирани и холоднокатодный ионизационный узел. Такая схема позволяет контролировать давление от грубой откачки до высоковакуумного режима без замены измерительного преобразователя.
При длительной эксплуатации внутри измерительной ячейки формируются загрязнения. Основные источники загрязнений связаны с откачкой технологических камер, обратной миграцией паров масел, продуктами разложения органических остатков, попаданием влаги, пылевыми частицами и осаждением продуктов разряда на электродах. Для холоднокатодного узла загрязнение особенно критично, поскольку оно влияет на стабильность зажигания разряда и на повторяемость измерений в области высокого вакуума.
Целью обслуживания было восстановление измерительной ячейки без замены датчика, снижение влияния загрязнений на работу холоднокатодного узла и проверка фактической пригодности прибора для дальнейшей эксплуатации.
2. Исходное состояние датчика
До обслуживания датчик имел признаки длительной наработки. При внешнем осмотре корпус, электрический разъем и вакуумный фланец находились в работоспособном состоянии. Нарушений целостности корпуса, механического повреждения фланца и явных дефектов электрического подключения не выявлено.

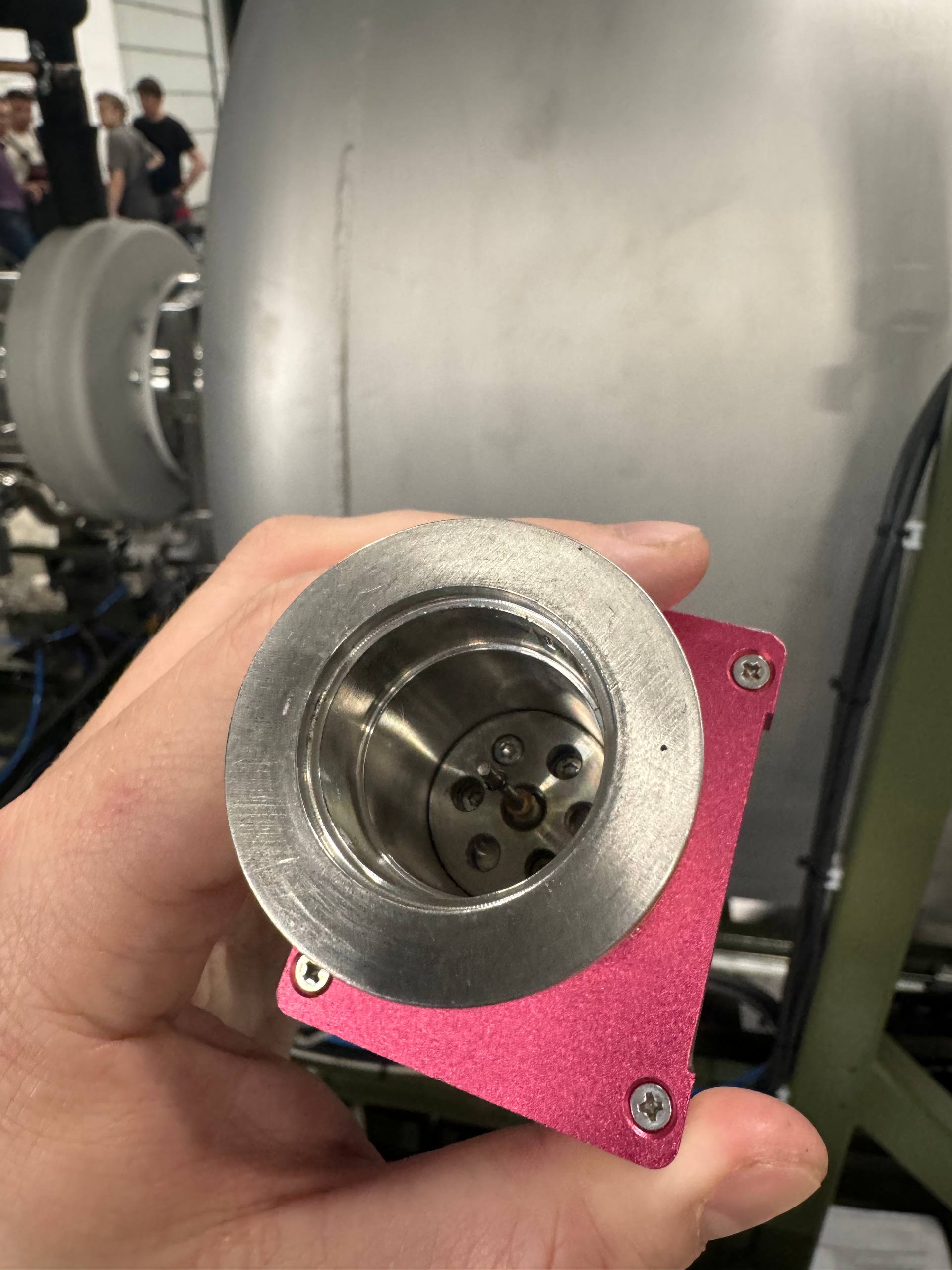

После демонтажа вакуумной части были обнаружены следы нагара и потемнения на внутренних поверхностях измерительной ячейки. Наиболее выраженные загрязнения находились в зоне холоднокатодного разряда, на металлической вставке и около центрального электрода. Такие следы характерны для датчиков, которые длительное время работали на реальных вакуумных системах с остаточными парами масел, влаги и технологических загрязнений.
| Контролируемый узел | Фактическое состояние до очистки | Возможное влияние на работу |
|---|---|---|
| Вакуумный фланец и посадочные поверхности | Механически пригодны к дальнейшей эксплуатации, видимых повреждений не выявлено. | При исправном уплотнении не ограничивают работоспособность датчика. |

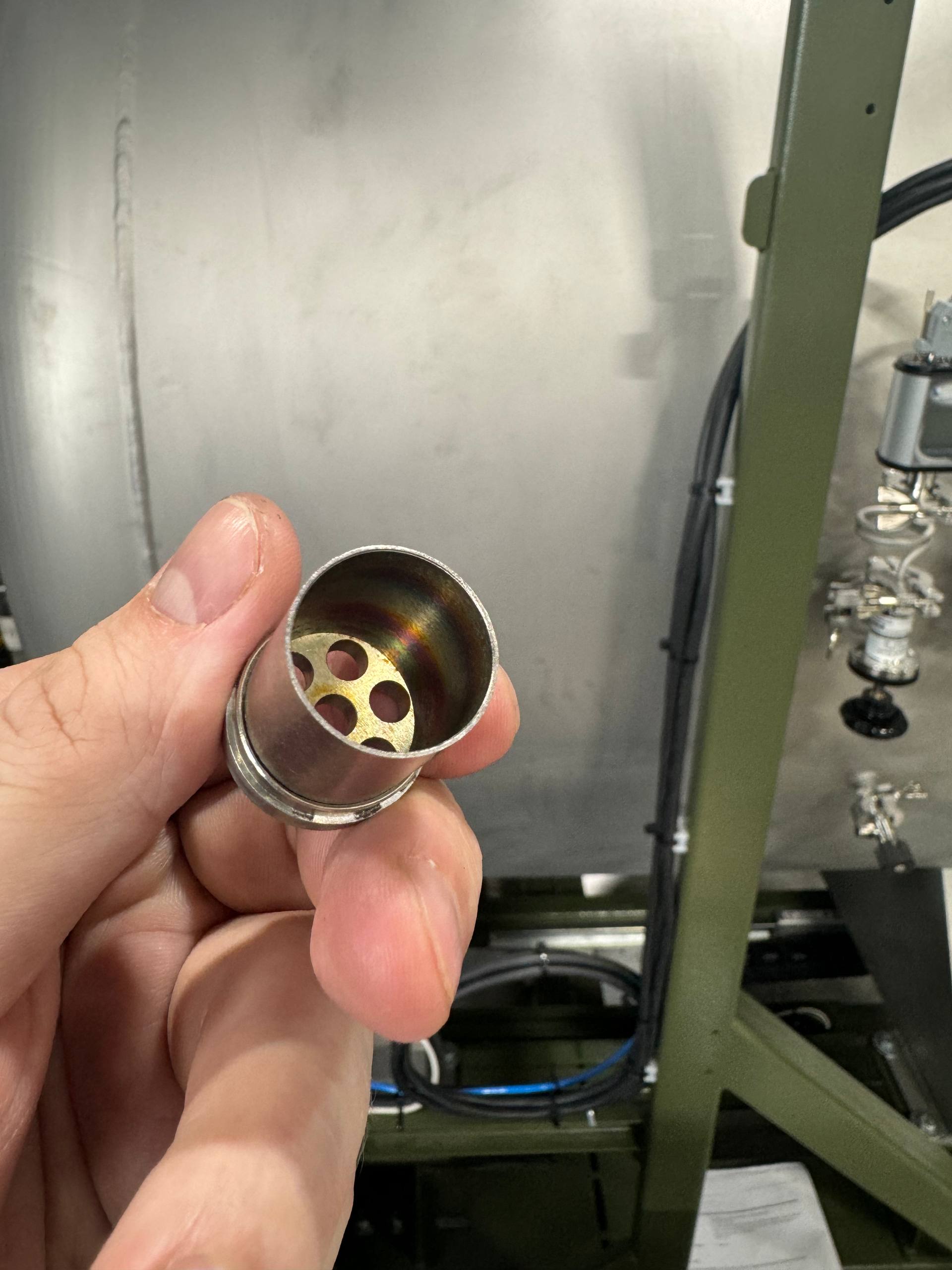

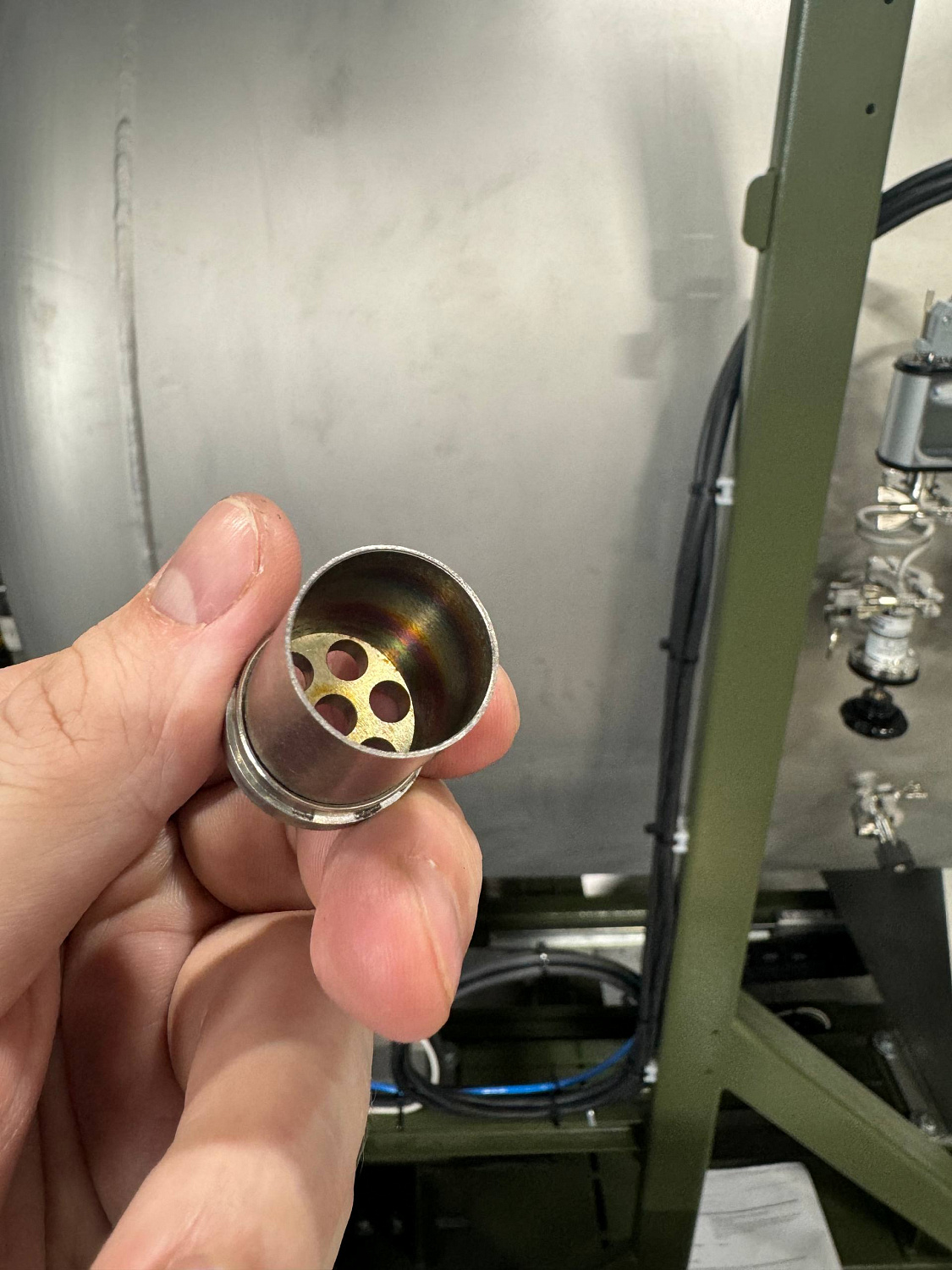

| Внутренняя металлическая вставка | Имеются следы нагара, потемнения и технологической наработки. | Может увеличивать фон и ухудшать повторяемость показаний. |
| Центральный электрод холоднокатодного узла | Наблюдаются следы загрязнения и изменения цвета в зоне разряда. | Может влиять на зажигание разряда и стабильность индикации высокого вакуума. |
| Измерительная камера датчика | На внутренних поверхностях присутствуют следы осаждений. | Может формировать остаточный фон и флуктуации сигнала. |
| Электрический разъем | Внешне исправен, подключение выполнено штатным кабелем. | Отдельных признаков электрической неисправности не выявлено. |
3. Особенности работы холоднокатодного вакуумметра
В холоднокатодном измерительном узле давление определяется по параметрам газового разряда в магнитном поле. При снижении давления молекул газа становится меньше, поэтому зажигание и поддержание разряда зависят от чистоты электродов, геометрии узла, состояния поверхности, остаточного газа и уровня электромагнитных помех.
Наличие нагара и пленочных загрязнений внутри ячейки может приводить к нестабильному зажиганию разряда, задержке выхода на рабочий режим, повышенному фоновому сигналу и флуктуациям показаний. Поэтому очистку такого датчика следует выполнять аккуратно, без изменения геометрии электродов и без повреждения изоляторов.
При обслуживании холоднокатодных датчиков нельзя нарушать положение центрального электрода, механически деформировать внутреннюю вставку, применять абразивную обработку изоляторов и оставлять следы масел на вакуумных поверхностях. Даже небольшое изменение геометрии электродной системы может повлиять на стабильность разряда и точность показаний.
4. Выполненные операции
4.1. Демонтаж и подготовка к очистке
Перед началом работ датчик был отключен от электрического питания и демонтирован с вакуумной линии. Вакуумный фланец и разъемная часть были осмотрены на наличие механических повреждений. После этого была выполнена разборка измерительной части с сохранением исходной ориентации элементов.
Разборка проводилась с учетом требований производителя к обслуживанию вакуумной ячейки. Основная задача заключалась в том, чтобы удалить загрязнения с рабочих металлических поверхностей и не повредить элементы, которые задают геометрию разряда.
4.2. Очистка внутренних поверхностей

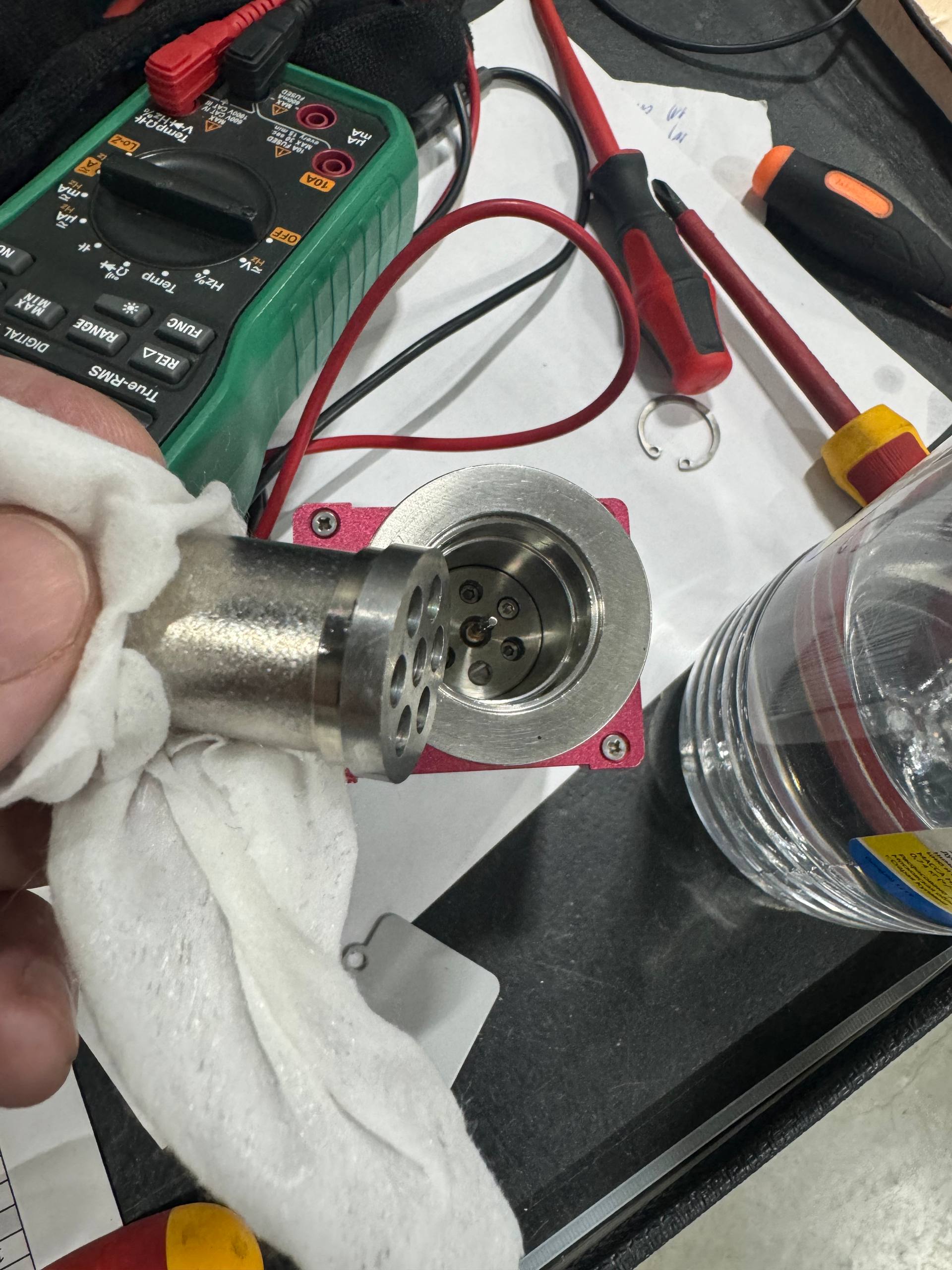

Внутренние поверхности датчика были очищены от нагара и технологических загрязнений. Особое внимание уделено зоне центрального электрода, металлической вставке с отверстиями и поверхности измерительной камеры. Очистка выполнялась так, чтобы исключить попадание ворса, абразивной пыли и масляных следов на вакуумные поверхности.
После удаления основного нагара поверхности были дополнительно осмотрены. На металлических деталях сохранились следы наработки в виде изменения цвета и локального потемнения. Такие следы не являются самостоятельным основанием для браковки, если датчик после обслуживания корректно выходит в рабочий режим и подтверждает показания на эталонной вакуумной камере.
4.3. Контроль электродной системы
После очистки была проверена видимая часть электродной системы. Центральный электрод сохранил рабочее положение. Следов грубой механической деформации, облома или нарушения посадки элементов не выявлено. Внутренняя вставка была установлена обратно с сохранением штатной ориентации.
В зоне холоднокатодного разряда остались следы эксплуатации, что ожидаемо для датчика с фактической наработкой. При этом конструктивная целостность узла сохранена, а датчик после сборки включился и начал индицировать давление в высоковакуумном диапазоне.
4.4. Сборка и проверка герметичности присоединения
После очистки датчик был собран и установлен на вакуумную линию через фланцевое соединение. Посадочные поверхности были проверены перед монтажом. Вакуумное соединение собрано с применением штатного уплотнения и хомута. После установки датчик был подключен к измерительной системе и проверен при последовательной откачке камеры.
5. Калибровка и сравнительная проверка
После очистки была выполнена калибровка по верхней границе диапазона и по границе высокого вакуума. Верхняя граница использовалась для проверки корректности показаний в области высокого давления относительно диапазона датчика. Высоковакуумная граница проверялась на эталонной вакуумной камере при сопоставлении с эталонными вакуумметрами.
При проверке использовалась вакуумная камера с несколькими независимыми измерительными каналами. Это позволило сравнить поведение обслуженного датчика с показаниями эталонных средств измерений в одинаковых или близких условиях откачки.
| Этап проверки | Выполненное действие | Полученный результат |
|---|---|---|
| Проверка после сборки | Датчик установлен на вакуумную линию, выполнено подключение питания и сигнального кабеля. | Датчик включился, индикация работает, признаков отказа электроники не выявлено. |
| Калибровка по верхней границе | Проведена настройка верхней точки диапазона в соответствии с инструкцией производителя. | Показания приведены к корректному уровню для верхней границы измерения. |
| Калибровка по высокому вакууму | Датчик проверен на вакуумной камере при достижении области высокого вакуума. | Датчик индицирует высокий вакуум и выходит в рабочий режим холоднокатодного измерения. |
| Сравнение с эталонными вакуумметрами | Показания WPC 400 сопоставлены с показаниями эталонных вакуумметров на той же вакуумной системе. | Расхождение находится в пределах допустимой погрешности для данного состояния прибора. |
| Оценка стабильности | Проверено поведение показаний после выхода в высоковакуумный режим. | Сохраняются определенные флуктуации фона, однако индикация высокого вакуума остается технически корректной. |
6. Результаты после обслуживания

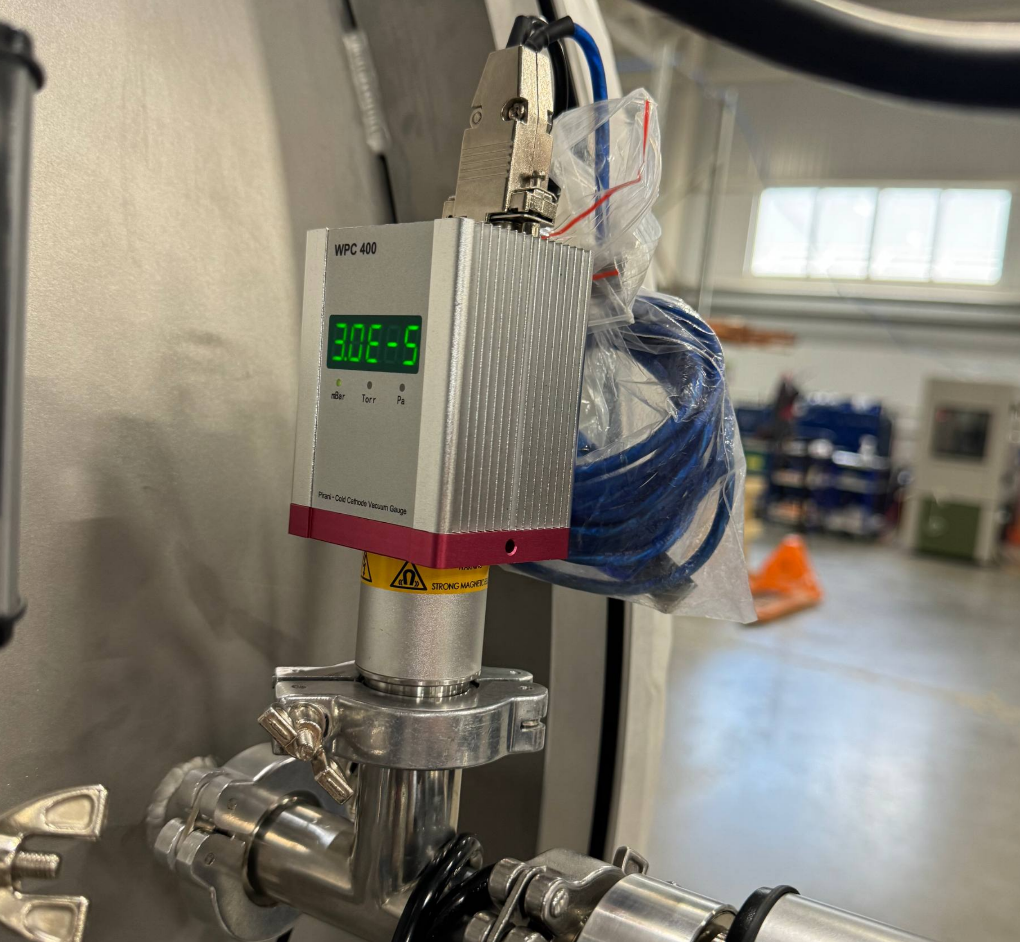

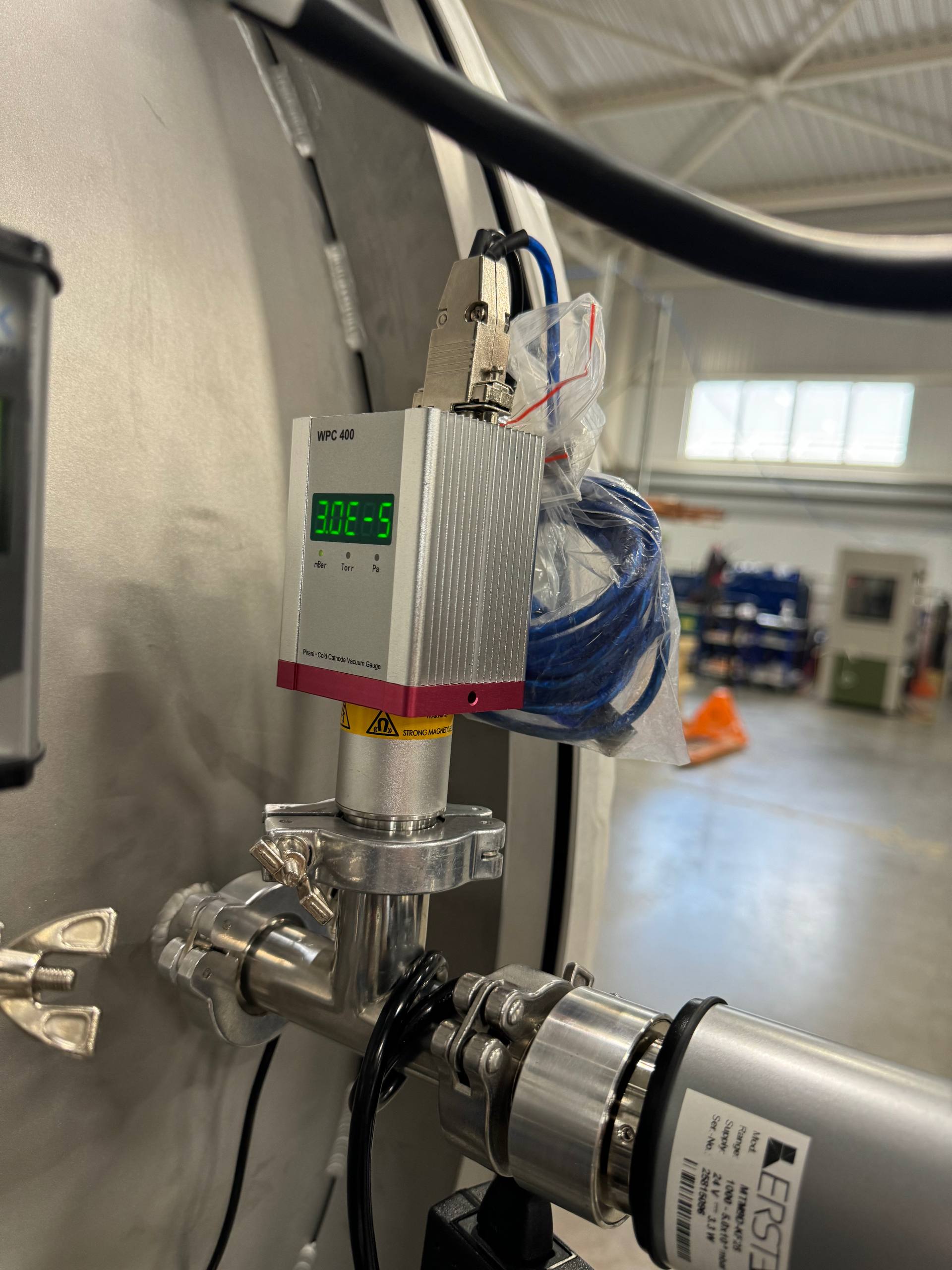

После очистки и калибровки датчик начал корректно работать в высоковакуумном режиме. На дисплее фиксировались значения порядка 10-5 мбар, что соответствует области высокого вакуума. При сравнении с эталонными вакуумметрами на эталонной вакуумной камере датчик показал правильное значение давления в пределах допустимой погрешности.
При этом полностью исключить флуктуации фона не удалось. Для датчика с выраженными следами наработки это является ожидаемым результатом. Холоднокатодные преобразователи чувствительны к состоянию поверхности электродов, остаточным газам, локальным загрязнениям и режиму зажигания разряда. После очистки датчик работает лучше, чем до обслуживания, но по стабильности не соответствует состоянию нового изделия.
Итоговая оценка технического состояния
Работоспособен Имеются следы наработки
Датчик пригоден для дальнейшей эксплуатации в задачах технологического контроля вакуума, где допустимы умеренные флуктуации показаний. Для высокоточной метрологической работы, ответственных приемочных испытаний или длительного непрерывного мониторинга критичных процессов рекомендуется периодически сверять его показания с эталонным вакуумметром.
7. Техническое заключение
По результатам выполненного обслуживания датчик WPC 400 восстановил работоспособность в высоковакуумном диапазоне. Внутренняя поверхность измерительной ячейки очищена от нагара в соответствии с инструкцией производителя. Калибровка выполнена по верхней границе диапазона и по границе высокого вакуума.
Контроль на эталонной вакуумной камере подтвердил, что датчик корректно индицирует давление в области высокого вакуума. Показания находятся в допустимых пределах при сравнении с эталонными вакуумметрами. Наличие остаточных флуктуаций фона связано с фактической наработкой датчика, состоянием поверхностей электродной системы и особенностями работы холоднокатодного измерительного узла.
Датчик нельзя считать новым по стабильности и чистоте внутренней поверхности. Однако после обслуживания он может использоваться для контроля вакуумных систем, настройки откачных постов, оценки достижения высокого вакуума и технологической диагностики вакуумного оборудования.
8. Рекомендации по дальнейшей эксплуатации
- Использовать датчик в составе чистых вакуумных систем, где отсутствует активный выброс масляных паров, воды и технологических загрязнений.
- Не включать холоднокатодный режим при давлении выше допустимого порога, если такая функция не ограничена электроникой автоматически.
- Перед ответственными измерениями выдерживать датчик на откачанной камере до стабилизации показаний.
- При повторном появлении нестабильности проверять чистоту камеры, состояние вакуумного масла в насосах, наличие обратной миграции паров и качество заземления оборудования.
- Периодически сравнивать показания датчика с эталонным вакуумметром, особенно при работе в диапазоне 10-5 мбар и ниже.
- Не касаться внутренних поверхностей руками и не применять очистители, оставляющие пленку на металле или изоляторах.
- При повторном росте фона выполнить диагностику не только датчика, но и всей вакуумной линии, включая фланцы, клапаны, насосы и возможные источники газовыделения.
9. Возможные причины остаточных флуктуаций
| Причина | Механизм влияния | Рекомендуемое действие |
|---|---|---|
| Остаточные загрязнения после длительной эксплуатации | Пленочные загрязнения меняют условия зажигания и поддержания разряда. | Периодическая очистка и контроль состояния электродной системы. |
| Газовыделение из камеры или фланцевых соединений | Пары воды и органические остатки создают нестабильный газовый фон. | Прогрев, длительная откачка, проверка чистоты камеры. |
| Обратная миграция паров масла | Масляные пары оседают на электродах и внутренних поверхностях датчика. | Использование ловушек, исправных насосов и правильной схемы откачки. |
| Возраст и наработка холоднокатодного узла | Изменение состояния поверхностей влияет на повторяемость измерений. | Сравнение с эталоном и замена датчика при росте нестабильности. |
| Электромагнитные помехи или нестабильное заземление | Помехи могут влиять на электронный блок и сигнал разряда. | Проверка экранирования, разъемов, кабеля и заземления установки. |
10. Практическая ценность выполненного ремонта
Очистка холоднокатодного датчика позволяет продлить срок службы прибора и восстановить его работоспособность без немедленной замены. Такой подход особенно полезен для вакуумных установок, где датчик уже интегрирован в систему управления, имеет подходящий интерфейс подключения и механически совместим с существующей вакуумной линией.
После обслуживания оператор получает возможность продолжить эксплуатацию датчика, но должен учитывать его фактическое состояние. Для технологического контроля он пригоден. Для критичных измерений, где требуется максимальная стабильность и подтвержденная метрологическая точность, необходимо использовать поверенный или калиброванный эталонный вакуумметр.
11. Итог
Лаборатория LeakLab выполнила очистку, обслуживание, калибровку и контрольную проверку датчика WPC 400. Нагар с внутренних поверхностей удален, электродная система осмотрена, датчик собран и проверен на вакуумной камере. Высоковакуумный режим работает, показания соответствуют эталонным вакуумметрам в пределах допустимой погрешности.
Остаточные флуктуации фона сохраняются, что объясняется наработкой и состоянием холоднокатодного узла. Датчик работает не как новый, однако на момент проверки корректно индицирует высокий вакуум и может применяться для дальнейшей эксплуатации при регулярном сравнительном контроле.
