ОСТ 92-1527-89 «Испытания на герметичность» описывает организацию газовых методов контроля изделий, испытательные схемы с вакуумированием и накоплением пробного газа, требования к течеискателям, контрольным течам, технологической оснастке и оформлению результатов. В этом техническом обзоре показано, как лаборатория контроля герметичности LeakLab разрабатывает методики, проводит испытания и комплектует оборудование под требования документа.
Назначение ОСТ 92-1527-89 «Испытания на герметичность»
Стандарт задаёт отраслевой подход к контролю герметичности изделий ракетно-космической техники и связывает требования к объекту, испытательной установке, пробному газу, метрологическому обеспечению и квалификации персонала. Его практическая задача - сделать измерение воспроизводимым: одинаково понимать норму герметичности, подтверждать чувствительность схемы и фиксировать условия, при которых получен результат.

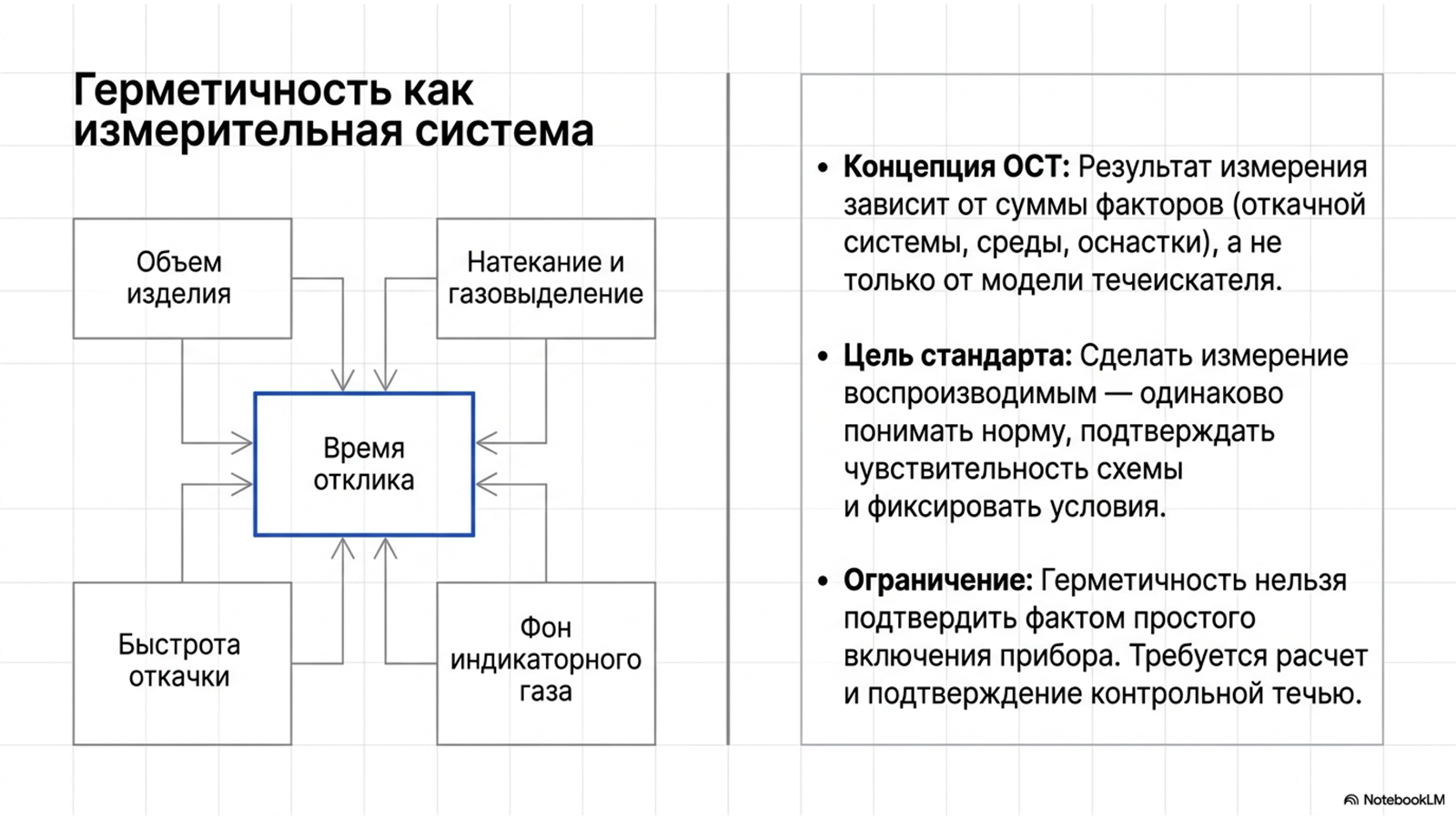

Герметичность нельзя подтвердить только фактом включения течеискателя. Результат зависит от объёма изделия, суммарного натекания и газовыделения, быстроты откачки, фона гелия, концентрации пробного газа, времени отклика, состояния уплотнений и правильности подключения контрольной течи. Поэтому ОСТ рассматривает испытание как измерительную систему, а не как отдельный прибор.
Как LeakLab выбирает метод испытаний
Выбор начинается не с модели течеискателя, а с технической задачи. Инженер определяет допустимый поток, требуемую локализацию, возможность вакуумирования или опрессовки, доступ к поверхностям, рабочую среду, геометрию и прочность объекта. Затем рассчитываются откачная схема, время достижения рабочего режима, ожидаемый фон и диапазон контрольной течи.
Интегральный контроль
Показывает суммарную негерметичность изделия или выделенной полости. Применяется, когда нужно подтвердить соответствие норме без обязательной локализации каждого дефекта.
Локальный контроль
Определяет конкретное место течи: сварной шов, разъём, уплотнение, штуцер или участок оболочки. Используются обдувание, щуп, вакуумная присоска или местная камера.
Вакуумный режим
Пробный газ движется в откачиваемую полость и регистрируется масс-спектрометрическим течеискателем. Подходит для высокой чувствительности.
Избыточное давление
Объект заполняют гелием, смесью или другим допустимым газом; выход газа регистрируют щупом либо после накопления в оболочке.
Если одной операции недостаточно, LeakLab строит каскад: грубая проверка и поиск крупных дефектов, затем высокочувствительное испытание, локализация и повторный контроль после ремонта.

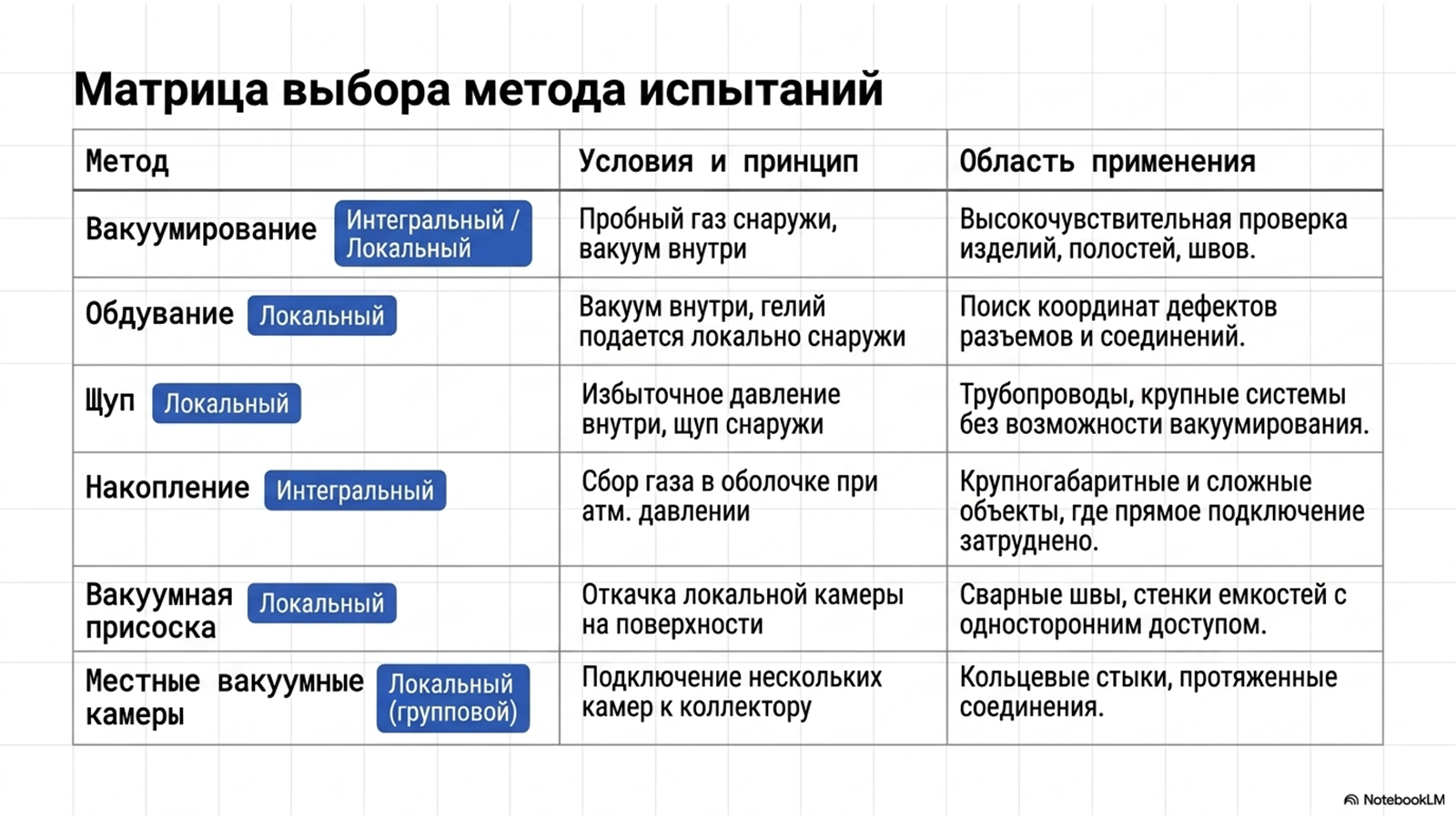

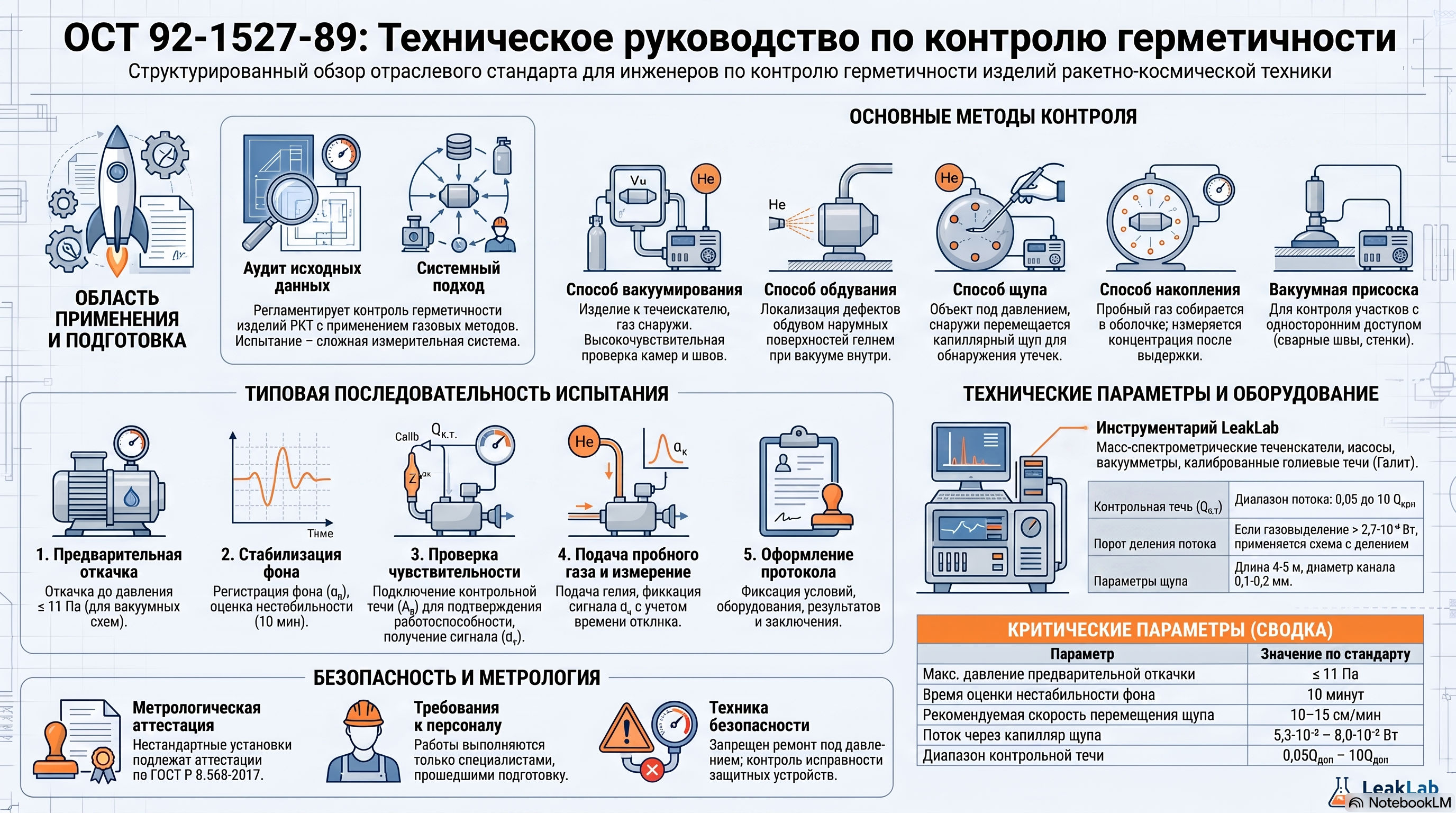

Основные методы контроля герметичности по ОСТ
| Метод | Испытательная схема | Результат | Когда применяется |
|---|---|---|---|
| Вакуумирование | Изделие или камера подключены к течеискателю и откачной системе; пробный газ подаётся с противоположной стороны барьера | Суммарный поток или сигнал от локального участка | Высокочувствительная проверка изделий, камер, полостей и сварных соединений |
| Обдувание | Контролируемую наружную поверхность последовательно обдувают гелием при вакууме внутри объекта | Координаты течи по росту сигнала | Локализация дефектов разъёмов, швов и соединений |
| Щуп | Объект заполнен пробным газом под допустимым избыточным давлением, снаружи перемещается щуп | Выход пробного газа в конкретной зоне | Трубопроводы, ёмкости, крупные системы, объекты без возможности вакуумирования |
| Накопление | Пробный газ собирается в оболочке или камере при атмосферном давлении и измеряется после выдержки | Интегральная концентрация и расчётный поток | Крупногабаритные и сложные объекты, когда прямое подключение затруднено |
| Вакуумная присоска | Локальная камера герметично прижимается к поверхности и откачивается | Герметичность участка с односторонним доступом | Сварные швы, стенки ёмкостей и крупные оболочки |
| Местные вакуумные камеры | Несколько камер подключены к общему коллектору через индивидуальные клапаны | Групповой контроль с последовательной локализацией | Кольцевые стыки и протяжённые соединения |

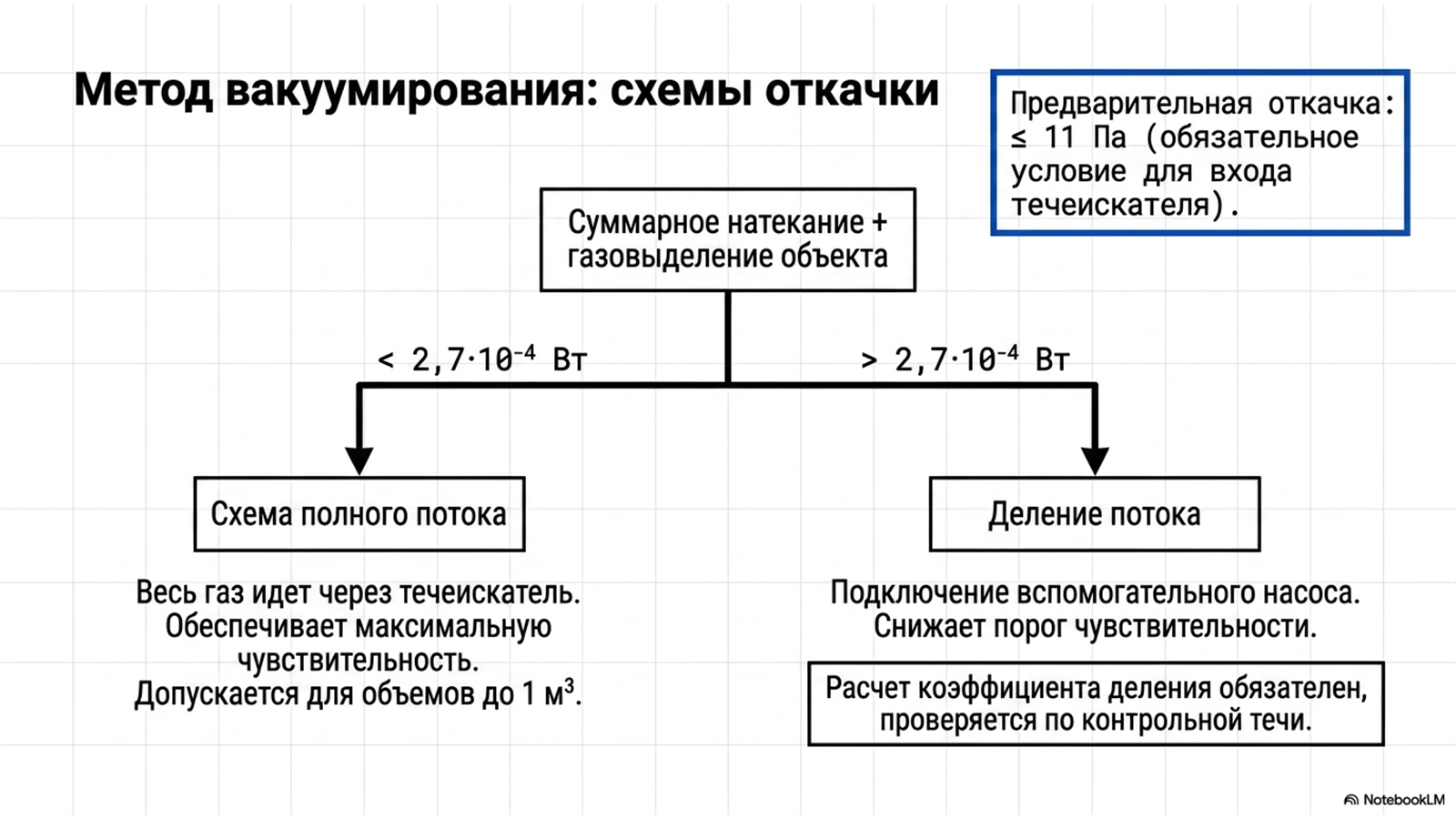

Вакуумирование: полный поток и деление потока
При схеме полного потока весь газ, поступающий из контролируемого объёма, направляется через течеискатель. Этот вариант применим для объёмов до 1 м³, когда сумма натекания и газовыделения меньше 2,7·10-4 Вт. Такой режим обеспечивает лучшую чувствительность и более прямую связь между контрольной течью и измеренным сигналом.
Если суммарный газовый поток превышает указанный порог, часть потока отбирает вспомогательный насос. Деление потока позволяет вывести установку на рабочий режим, но ухудшает порог чувствительности. Поэтому LeakLab рассчитывает коэффициент деления, проверяет его контрольной течью и фиксирует в методике.
- Предварительная откачкаКамеру или объект откачивают до давления, совместимого с входом течеискателя; в рассмотренных схемах указан уровень не более 11 Па.
- Стабилизация фонаРегистрируют установившийся фон α0 и оценивают его изменение во времени.
- Проверка контрольной течьюПодключают контрольную течь А2, получают сигнал α1 и подтверждают чувствительность всей схемы.
- Подача пробного газаОбдувают заданные зоны или заполняют контролируемую полость в соответствии с программой.
- ИзмерениеФиксируют сигнал αx, время отклика, режим клапанов, давление и последовательность операций.

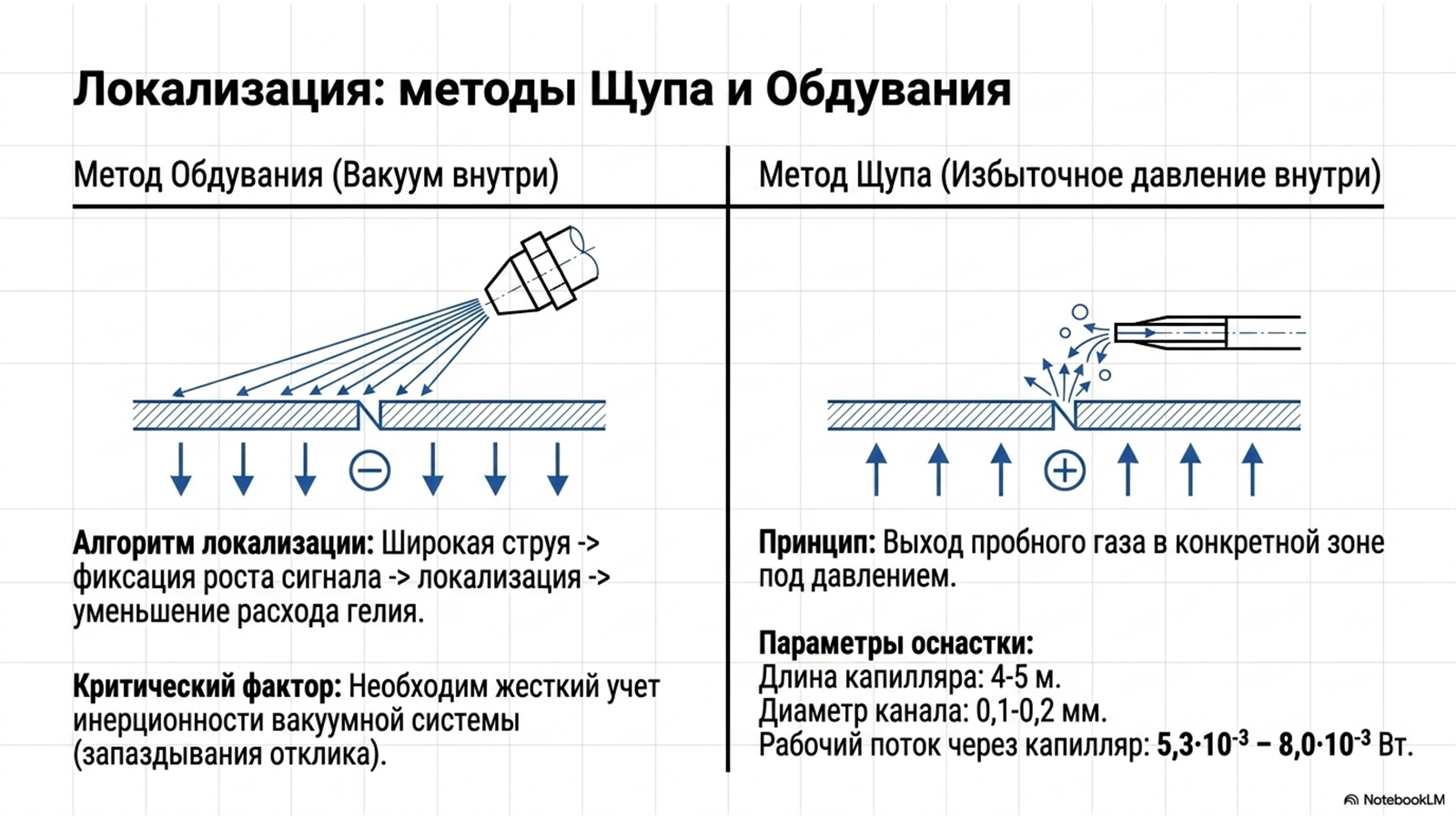

При обдувании сначала используют более широкую струю, чтобы не пропустить зону, затем уменьшают расход и площадь подачи для уточнения места дефекта. Скорость перемещения и время выдержки должны учитывать инерционность вакуумной системы.

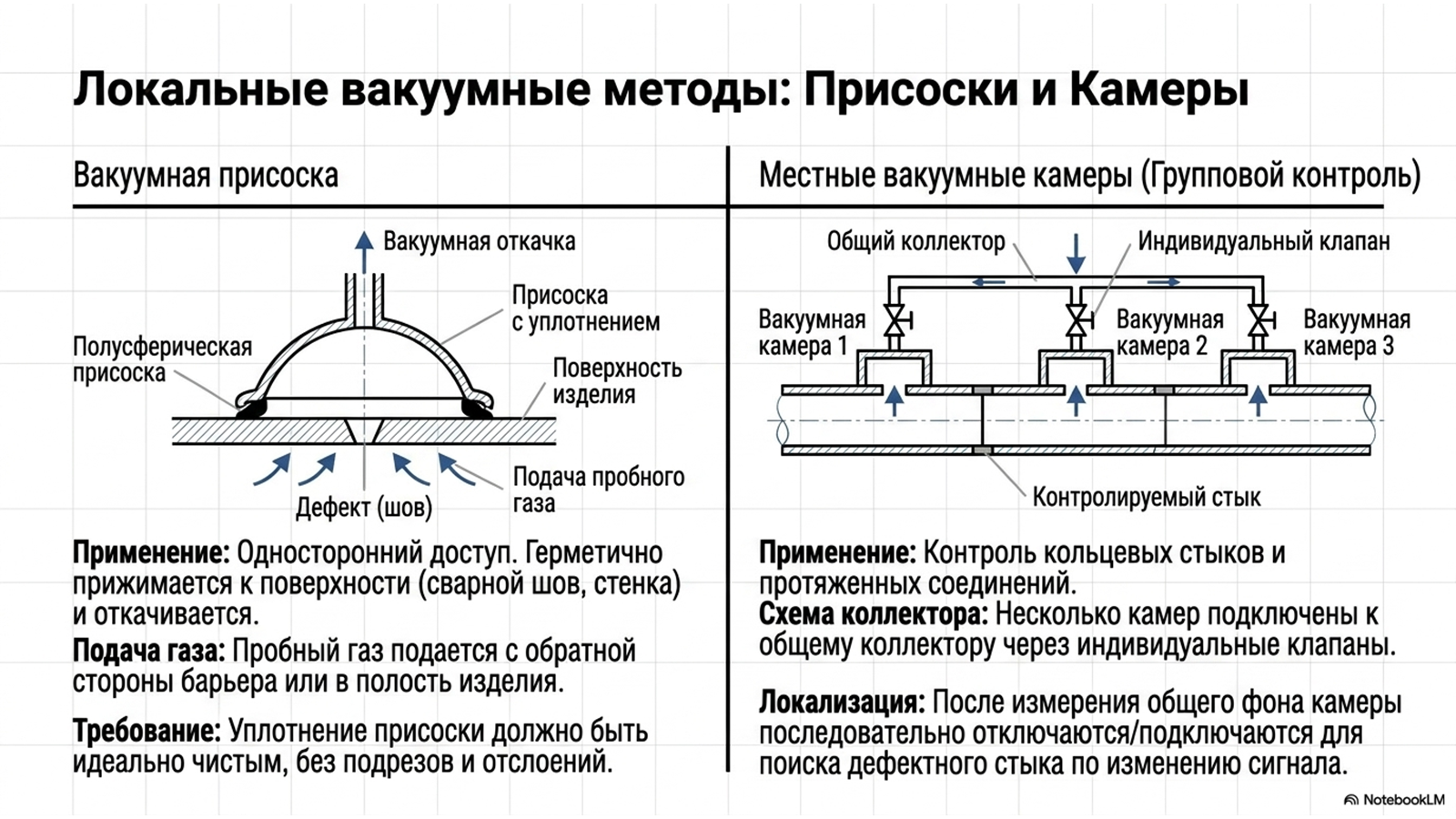

Вакуумные присоски и местные вакуумные камеры
Вакуумная присоска позволяет проверять сварной шов или участок оболочки при доступе только с одной стороны. Камеру устанавливают на поверхность, откачивают до рабочего давления, проверяют фон и затем подают пробный газ с противоположной стороны либо в полость изделия. Уплотнение присоски должно быть чистым, без подрезов, надрывов и отслоений.
Местные вакуумные камеры применяют для группового контроля кольцевых стыков и протяжённых соединений. Камеры подключают к коллектору через отдельные клапаны. После измерения общего фона их последовательно отключают и подключают, определяя вклад каждого стыка по изменению сигнала.

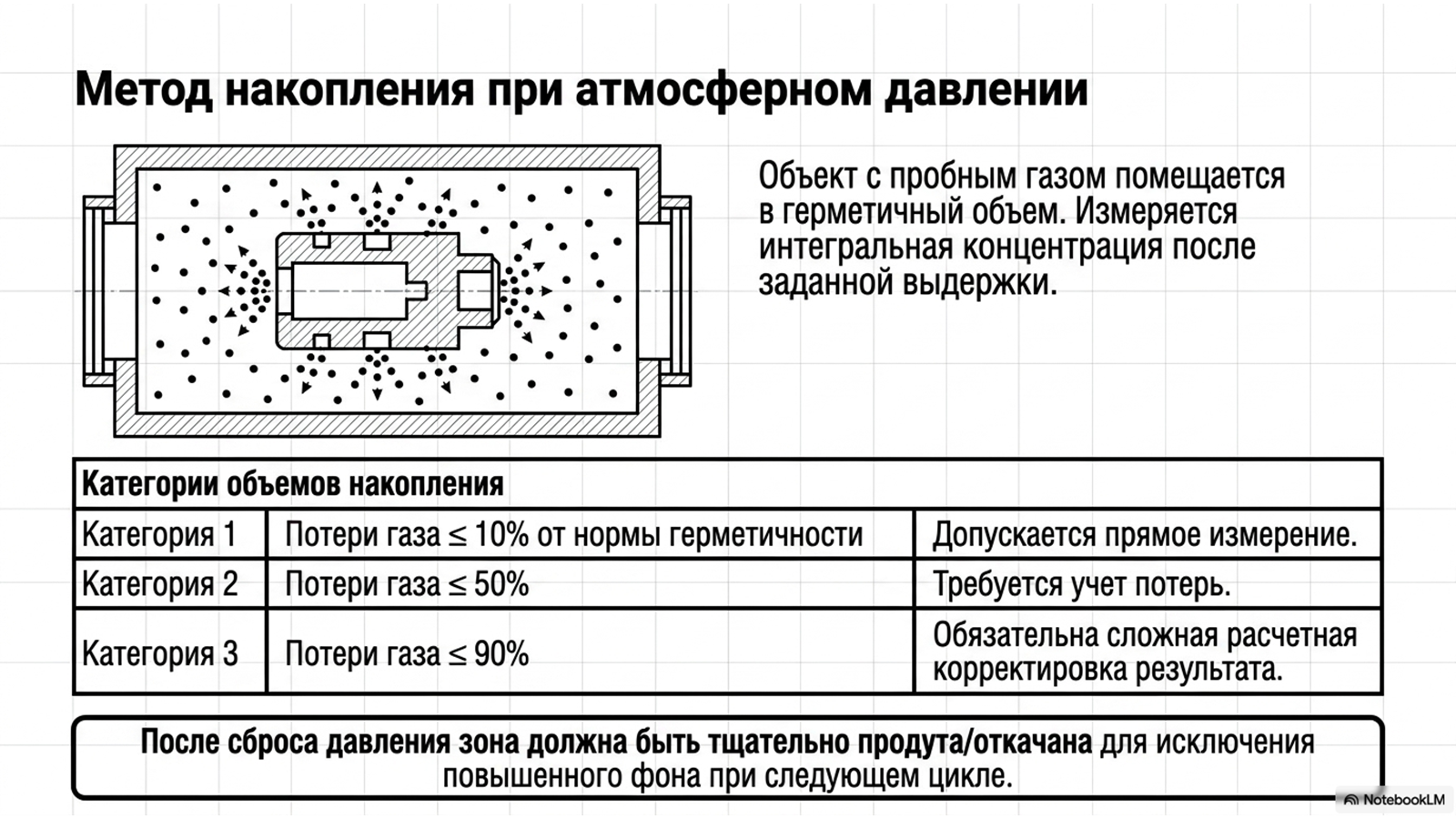

Метод накопления при атмосферном давлении
При накоплении изделие с пробным газом помещают в герметичный объём: жёсткую камеру, полужёсткую оболочку либо мягкий чехол. Газ, прошедший через дефекты, накапливается в известном объёме. После заданной выдержки измеряют концентрацию и рассчитывают суммарную негерметичность.
Объёмы накопления разделяют на три категории. В первой потери пробного газа не превышают 10% от количества, поступающего через течь, равную норме герметичности; во второй допускаются потери до 50%; в третьей - до 90%, поэтому требуется расчётная корректировка результата.
Перед испытанием оценивают герметичность оболочки, фон в помещении, равномерность перемешивания и допустимое время накопления. После сброса давления полость и рабочую зону продувают или откачивают, чтобы не получить повышенный фон при следующем измерении.

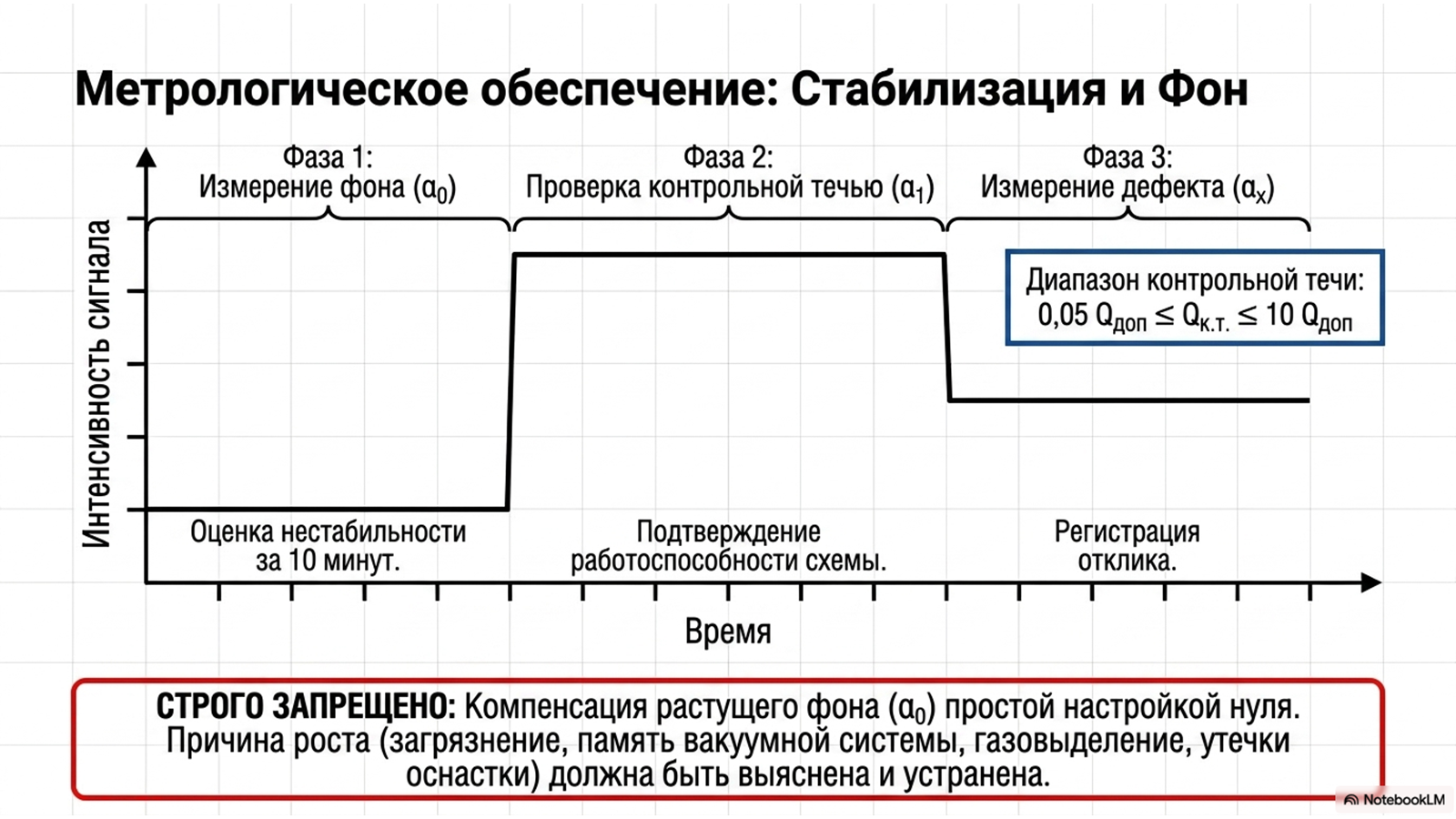

Фон, контрольная течь и метрологическая прослеживаемость
Контрольная течь подтверждает работоспособность не только течеискателя, но и всей собранной схемы. Диапазон её потока задан соотношением 0,05Qдоп ≤ Qк.т ≤ 10Qдоп. Это позволяет выбрать эталонный сигнал, сопоставимый с нормой герметичности и рабочим диапазоном прибора.
Фон α0 измеряют до подачи пробного газа. Нестабильность оценивают на интервале 10 минут. Если фон растёт, LeakLab проверяет загрязнение гелием, память вакуумной системы, газовыделение изделия, утечки оснастки и режим насосов. Нельзя компенсировать нестабильный фон только настройкой нуля: причина должна быть установлена и отражена в протоколе.
Модификация течеискателя для другого индикаторного газа, например аргона или азота, требует метрологической аттестации. Аналогично аттестации подлежит испытательная установка, если результат зависит от совокупности насосов, клапанов, измерителей давления, контрольных течей и программного пересчёта.

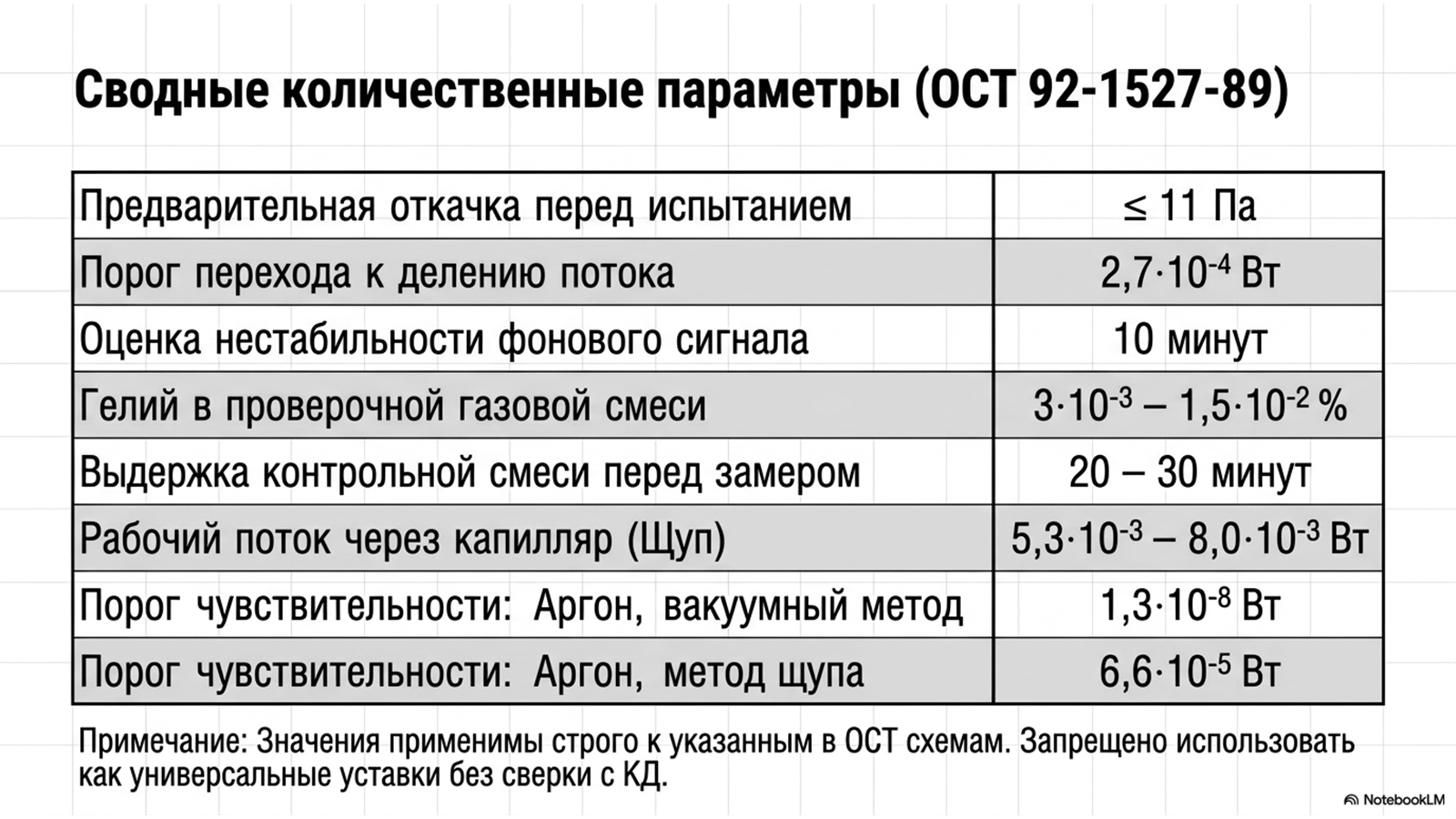

Количественные параметры испытательных схем
| Параметр | Нормативное значение | Инженерный смысл |
|---|---|---|
| Длина капиллярного щупа | 4-5 м | Влияет на время отклика и удобство обследования |
| Диаметр канала капилляра | 0,1-0,2 мм | Определяет газовый поток и динамику сигнала |
| Поток через капилляр | 5,3·10-3 - 8,0·10-3 Вт | Рабочий диапазон щуповой линии в рассмотренной схеме |
| Давление предварительной откачки | ≤ 11 Па | Условие подключения и устойчивой работы течеискателя в ряде схем |
| Порог перехода к делению потока | 2,7·10-4 Вт | При большем потоке требуется вспомогательная откачка |
| Оценка нестабильности фона | 10 минут | Проверка пригодности фона до подачи пробного газа |
| Контрольная течь | 0,05Qдоп - 10Qдоп | Рабочий диапазон для проверки чувствительности установки |
| Аргон, вакуумный метод | 1,3·10-8 Вт | Приведённый в приложении порог чувствительности |
| Аргон, метод щупа | 6,6·10-5 Вт | Порог существенно выше, чем в вакуумном режиме |
| Гелий в проверочной смеси | 3·10-3 - 1,5·10-2% | Рабочий диапазон концентрации |
| Выдержка контрольной смеси | 20-30 минут | Время стабилизации перед измерением в указанной процедуре |

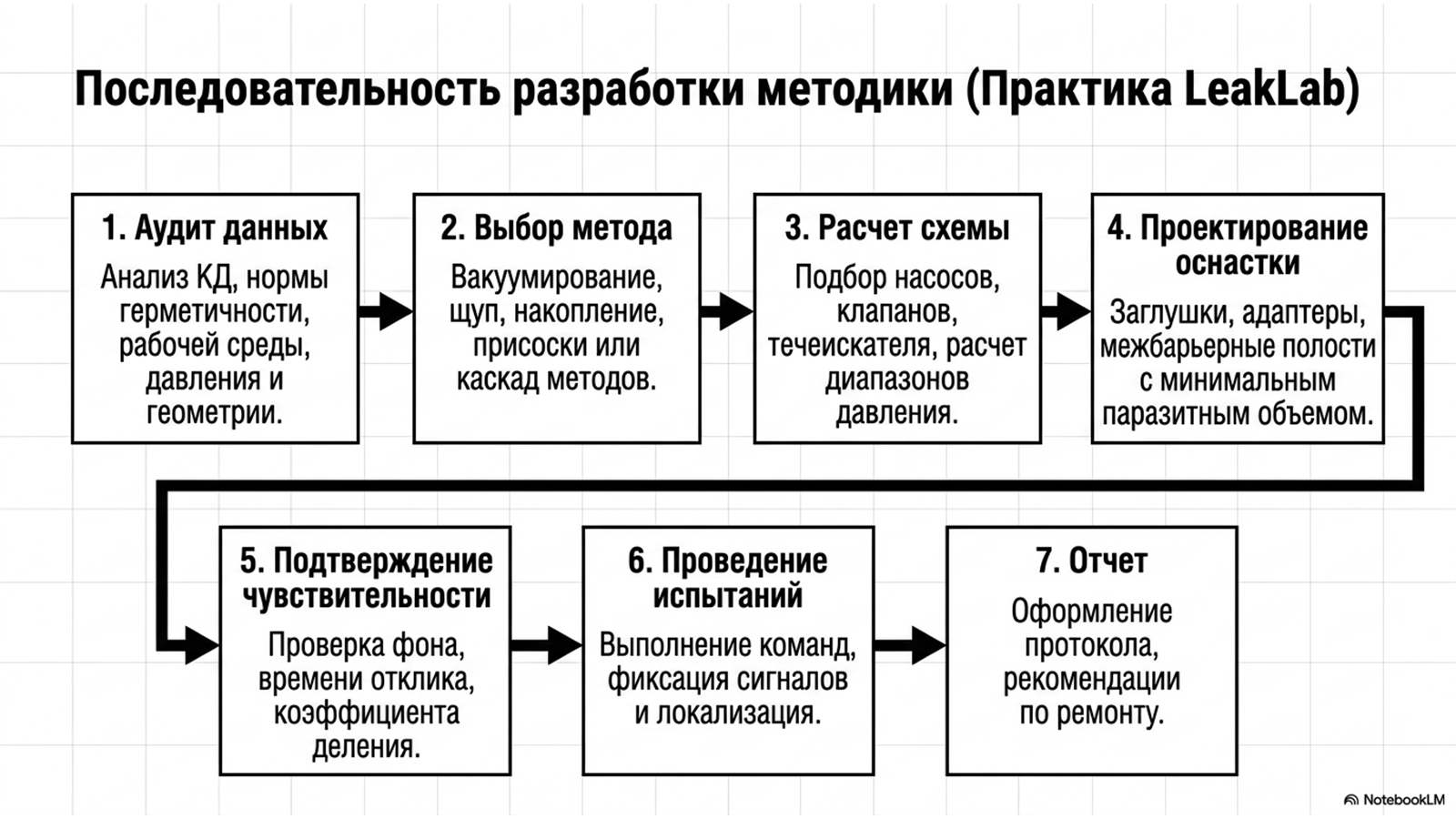

Как LeakLab разрабатывает методику контроля по ОСТ 92-1527-89
- Аудит исходных данныхПроверяем чертежи, технические требования, норму герметичности, рабочую среду, давление, температуру, объём и доступность поверхностей.
- Выбор индикаторного газа и методаОпределяем вакуумирование, обдувание, щуп, накопление, присоску или сочетание операций.
- Расчёт испытательной схемыПодбираем насосы, течеискатель, клапаны, вакуумметры, коллектор, контрольную течь и диапазоны давления.
- Проектирование оснасткиРазрабатываем заглушки, адаптеры, камеры, оболочки, присоски и межбарьерные полости с минимальным паразитным объёмом.
- Подтверждение чувствительностиПроверяем фон, контрольную течь, коэффициент деления потока, время отклика и повторяемость.
- Проведение испытанийВыполняем утверждённую последовательность, фиксируем режимы, сигналы и локализацию обнаруженных дефектов.
- Отчёт и рекомендацииОформляем протокол, вывод о соответствии критерию и рекомендации по ремонту или повторному контролю.
Методика включает не только команды оператору, но и принципиальную схему установки, перечень оборудования, требования к подготовке поверхности, условия окружающей среды, порядок проверки контрольной течью, формулы пересчёта и критерий принятия решения.

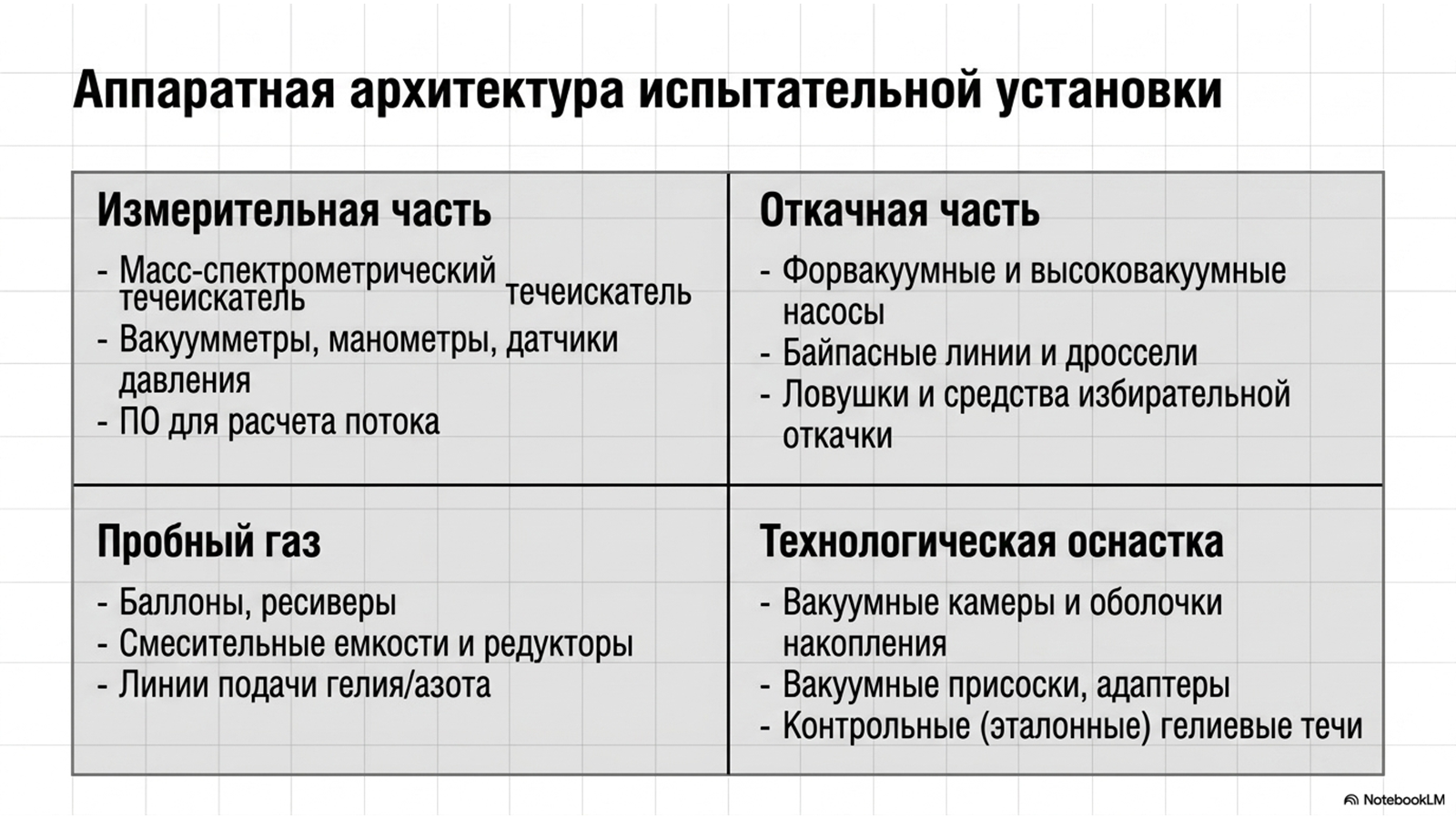

Оборудование для выполнения требований ОСТ
LeakLab поставляет и комплектует оборудование для испытаний на герметичность: гелиевые масс-спектрометрические течеискатели, вакуумные насосы, вакуумметры, контрольные гелиевые течи, клапаны, коллекторы и специализированную технологическую оснастку. Состав установки выбирается под конкретный объект и требуемый предел обнаружения.
Измерительная часть
Течеискатель, вакуумметры, манометры, датчики давления, регистратор и программное обеспечение для расчёта потока и формирования протокола.
Откачная часть
Форвакуумные и высоковакуумные насосы, байпасные линии, дроссели, ловушки и средства избирательной откачки при необходимости.
Пробный газ
Баллоны, редукторы, ресиверы, смесительные ёмкости и линии подачи гелия, азота, воздуха или другой согласованной смеси.
Оснастка
Вакуумные камеры, оболочки накопления, присоски, двухбарьерные заглушки, адаптеры, щупы и контрольные течи.
Поставка оборудования может включать разработку схемы подключения, изготовление оснастки, пусконаладку, обучение операторов, проверку чувствительности и подготовку технологической инструкции.

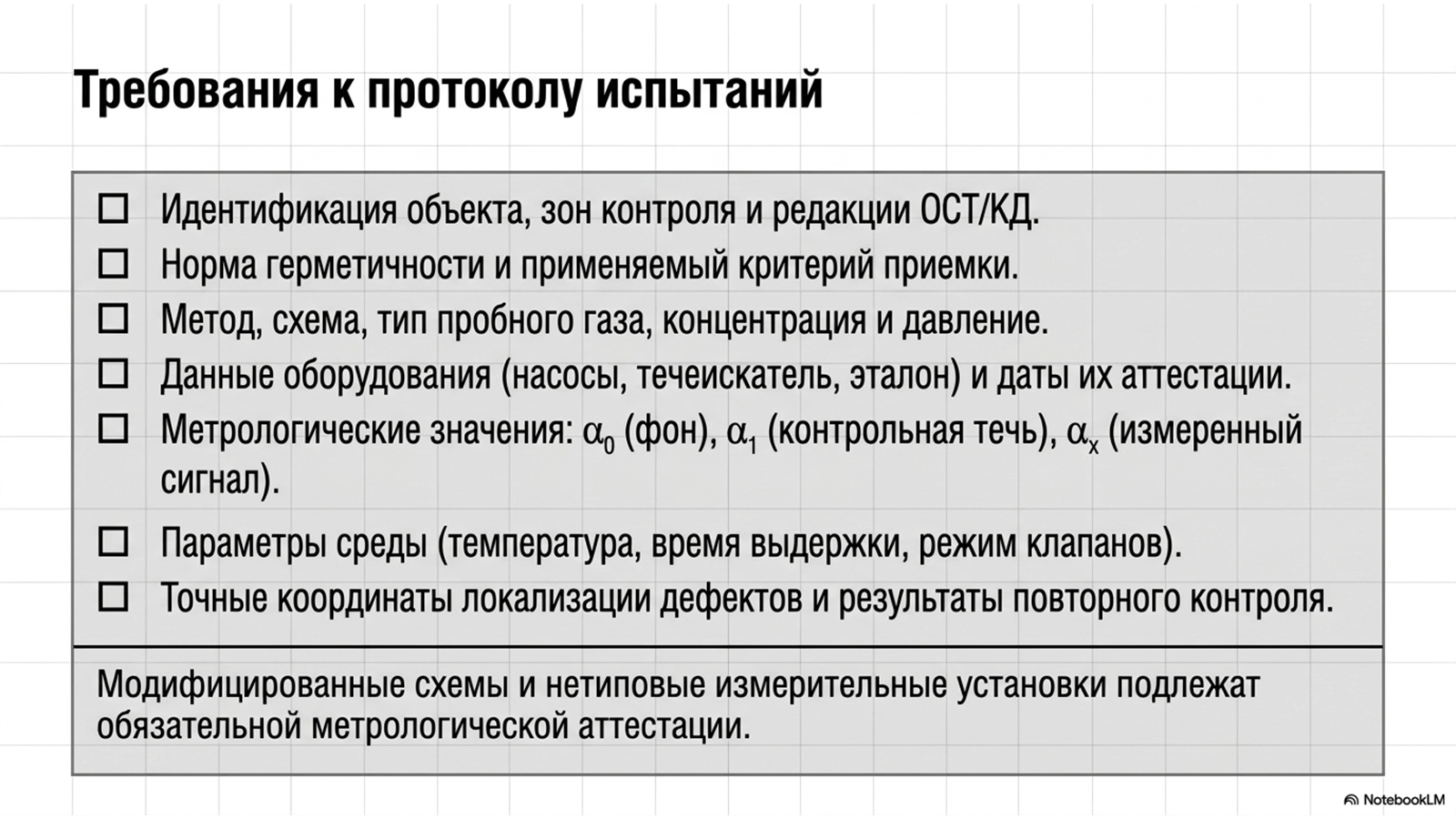

Что должно быть отражено в протоколе испытаний
- идентификация объекта, контролируемых зон и применённой редакции нормативного документа;
- норма герметичности, критерий приёмки и единицы результата;
- метод, принципиальная схема, пробный газ, концентрация и давление;
- течеискатель, насосы, средства измерения давления и контрольная течь;
- дата поверки или аттестации применяемых средств и установки;
- фон α0, сигнал контрольной течи α1, измеренный сигнал αx и время отклика;
- температура, выдержка, режим клапанов и последовательность операций;
- обнаруженные места негерметичности, выполненный ремонт и результаты повторного контроля;
- заключение и идентификация ответственного специалиста.
Квалификация персонала и безопасность
Работы выполняют специалисты, подготовленные по применяемому методу и ознакомленные с технологической инструкцией. При использовании баллонов, вакуумных систем, электрооборудования и избыточного давления соблюдаются действующие требования охраны труда и эксплуатационная документация оборудования.
Модифицированные течеискатели и нестандартные измерительные установки должны пройти метрологическую аттестацию. Перед испытанием проверяют исправность защитных устройств, соединений, редукторов и манометров; запрещается ремонтировать систему под давлением или вакуумом.
Видео, аудиообзор и презентация по ОСТ 92-1527-89
Технический разбор ОСТ и руководящих документов
Аудио: вакуумирование или накопление
Испытания, оборудование и обучение LeakLab
Частые вопросы
Можно ли выполнить испытания только по номеру ОСТ?
Нет. Нужны полная учтённая редакция документа, чертёж изделия, норма герметичности, испытательное давление, рабочая среда, допустимость вакуумирования или опрессовки и критерий приёмки.
Разрабатывает ли LeakLab нестандартные методики?
Да. Для крупногабаритных, многополостных и нетиповых изделий лаборатория разрабатывает схему испытаний, оснастку, последовательность операций, расчёт чувствительности и форму протокола.
Можно ли заказать готовую установку?
Да. LeakLab подбирает и поставляет течеискатель, насосы, средства измерения, контрольные течи, арматуру и оснастку, а также выполняет пусконаладку и обучение.
Заменяет ли статья текст ОСТ?
Нет. Статья помогает понять техническую логику методов, но работы выполняются по актуальной учтённой копии ОСТ и утверждённой технологической документации.
