НП-044-03 — федеральные нормы и правила, который устанавливает требования к устройству и безопасной эксплуатации сосудов, работающих под давлением, на объектах использования атомной энергии, включая проектирование, изготовление, монтаж, эксплуатацию, ремонт и реконструкцию. Ниже — инженерный разбор структуры требований, их связи с контролем герметичности, сварных соединений и технической диагностикой, а также практический маршрут подготовки работ.
Назначение и область применения НП-044-03

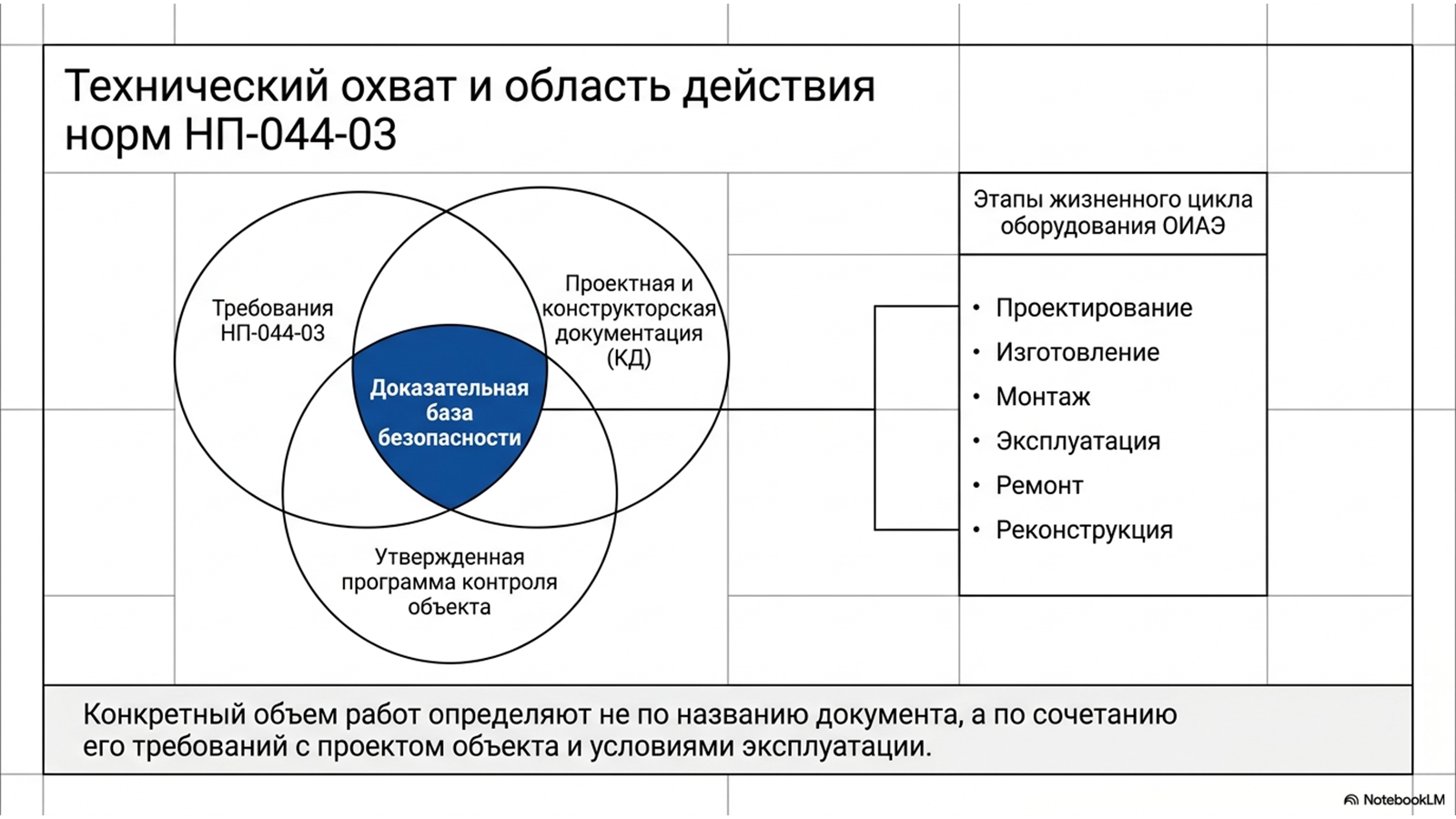

НП-044-03 устанавливает требования к устройству и безопасной эксплуатации сосудов, работающих под давлением, на объектах использования атомной энергии, включая проектирование, изготовление, монтаж, эксплуатацию, ремонт и реконструкцию. На практике документ следует читать вместе с проектной, конструкторской и технологической документацией: именно она задает контролируемые зоны, рабочие параметры, объем контроля и критерии приемки конкретного изделия.

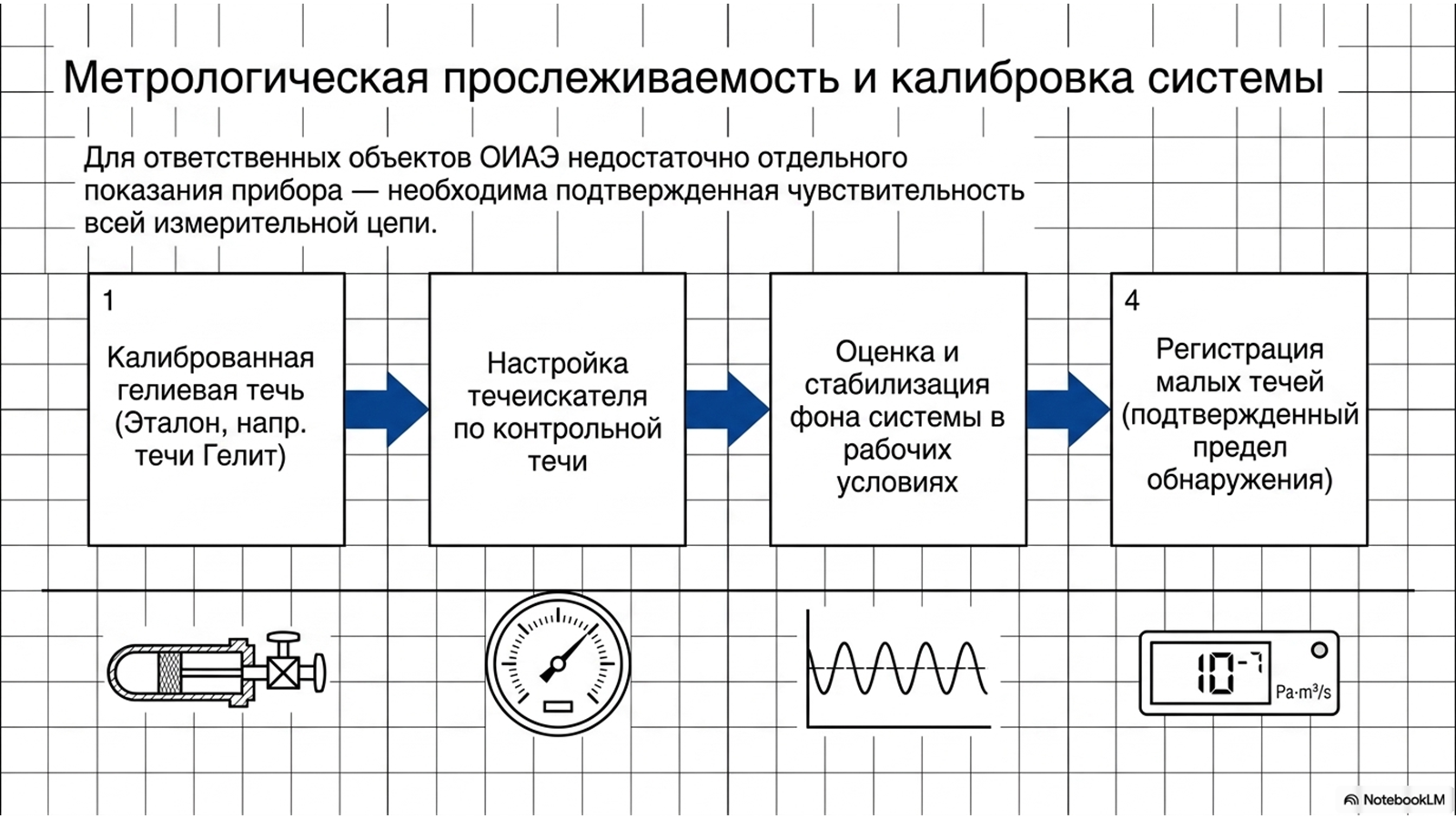

Ключевая инженерная задача — обеспечить прослеживаемую цепочку от классификации объекта и выбора технологии до регистрации исходных условий, результатов измерений и заключения. Для ответственных объектов недостаточно отдельного показания прибора: необходима подтвержденная методика, исправная аппаратура, квалифицированный персонал и воспроизводимый протокол.
Что регулирует документ

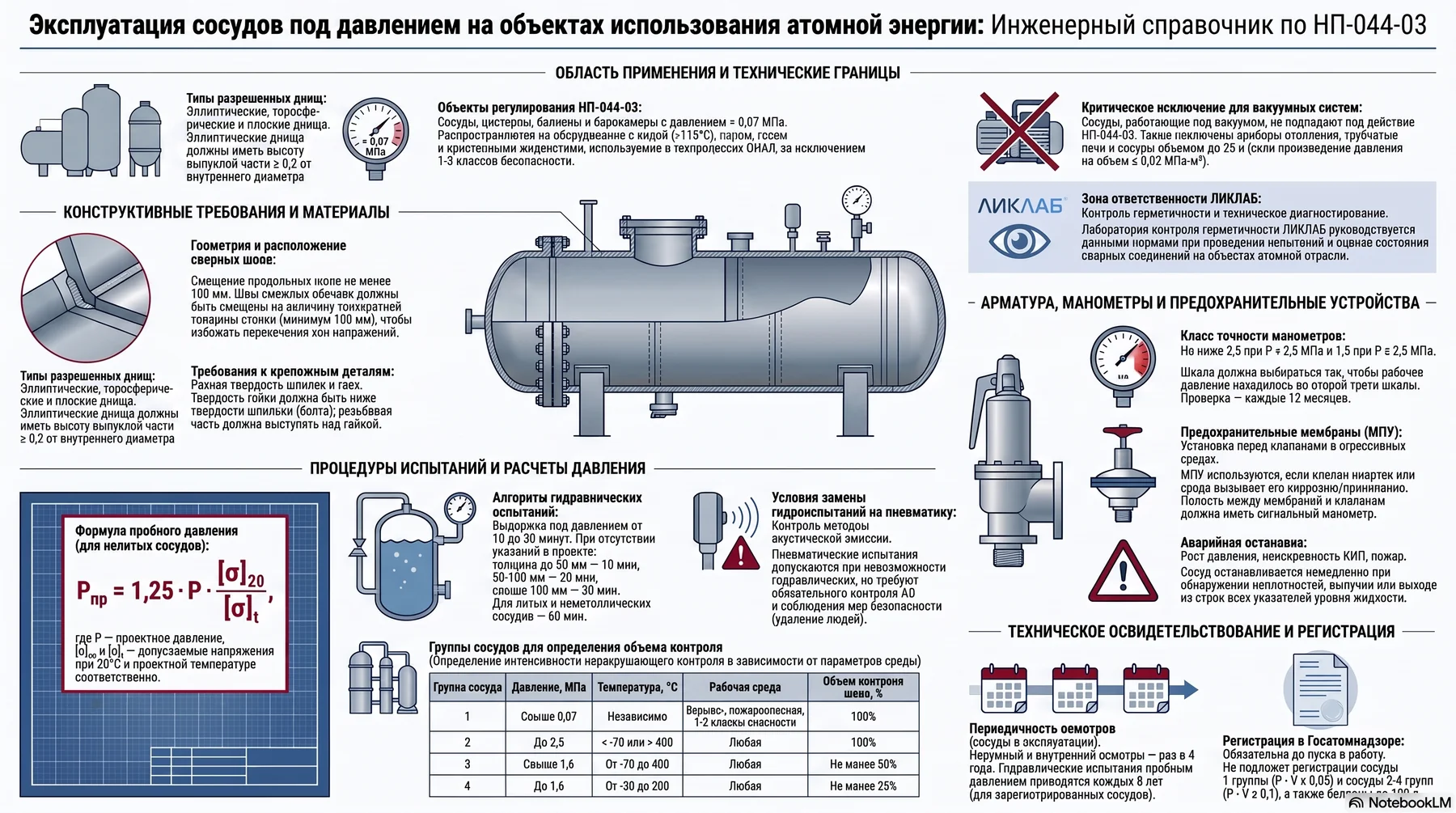

Технический охват
- область распространения и классификация сосудов
- конструкция, материалы и сварные соединения
- арматура, приборы и предохранительные устройства
- изготовление, монтаж, ремонт и контроль качества
- регистрация, техническое освидетельствование и эксплуатация
Практический результат
Выполнение требований формирует доказательную базу качества и безопасности: перечень контролируемых элементов, технологические карты, записи о настройке аппаратуры, протоколы, заключения и сведения о корректирующих действиях.

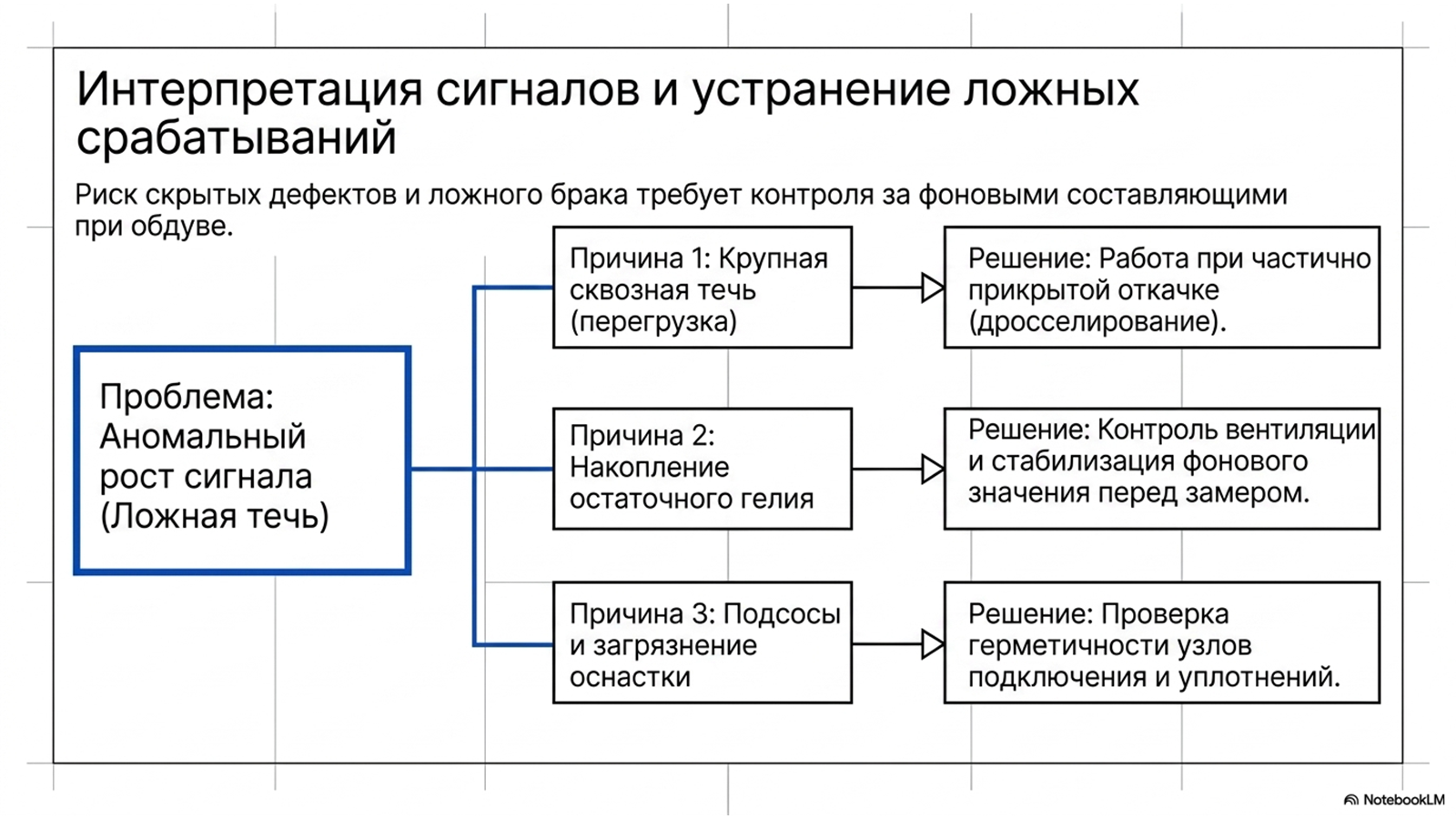

Для контроля герметичности особенно важны заданная норма, реальная чувствительность всей системы, состояние поверхности, фон пробного газа, время отклика и локализация обнаруженной течи.
Связь с контролем герметичности

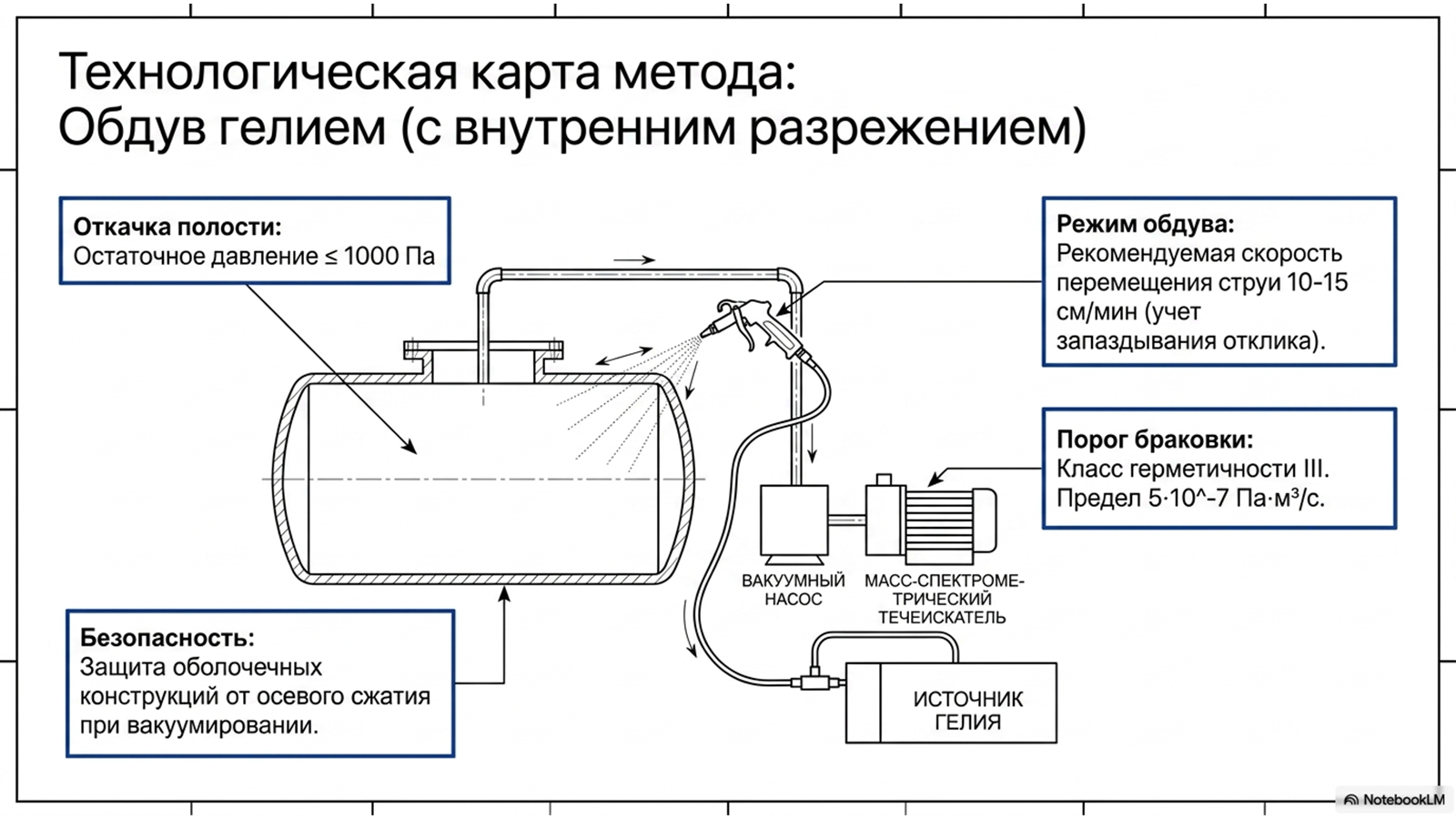

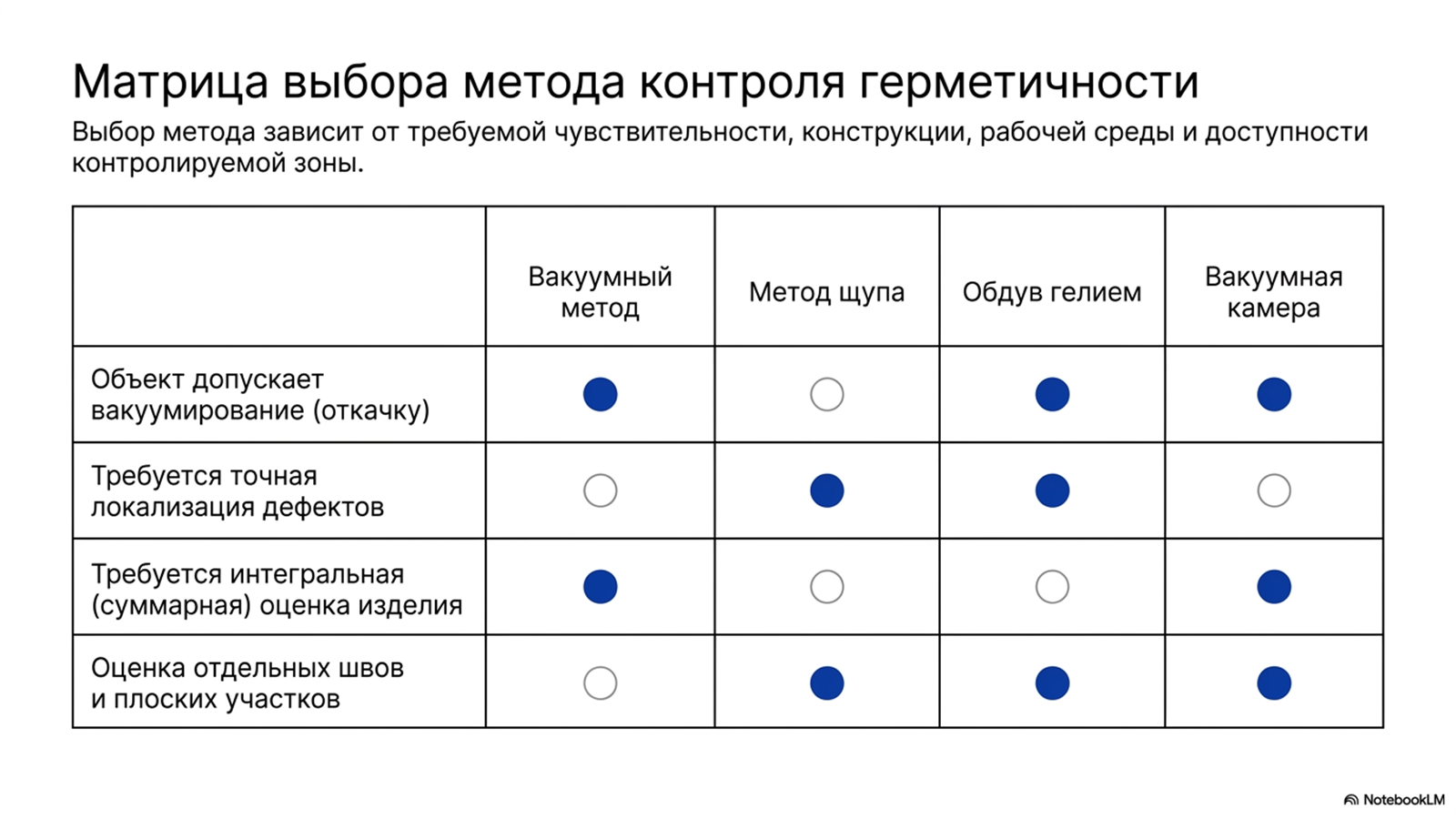

Герметичность рассматривается не изолированно, а как характеристика конструкции, технологии изготовления и фактического состояния объекта. Выбор метода начинается с требуемой чувствительности и доступности контролируемой зоны. Вакуумный метод удобен, когда объект допускает откачку; щуповой и метод обдува гелием помогают локализовать дефекты; вакуумная камера применяется для отдельных швов и плоских участков; интегральная проверка дает суммарную оценку изделия.

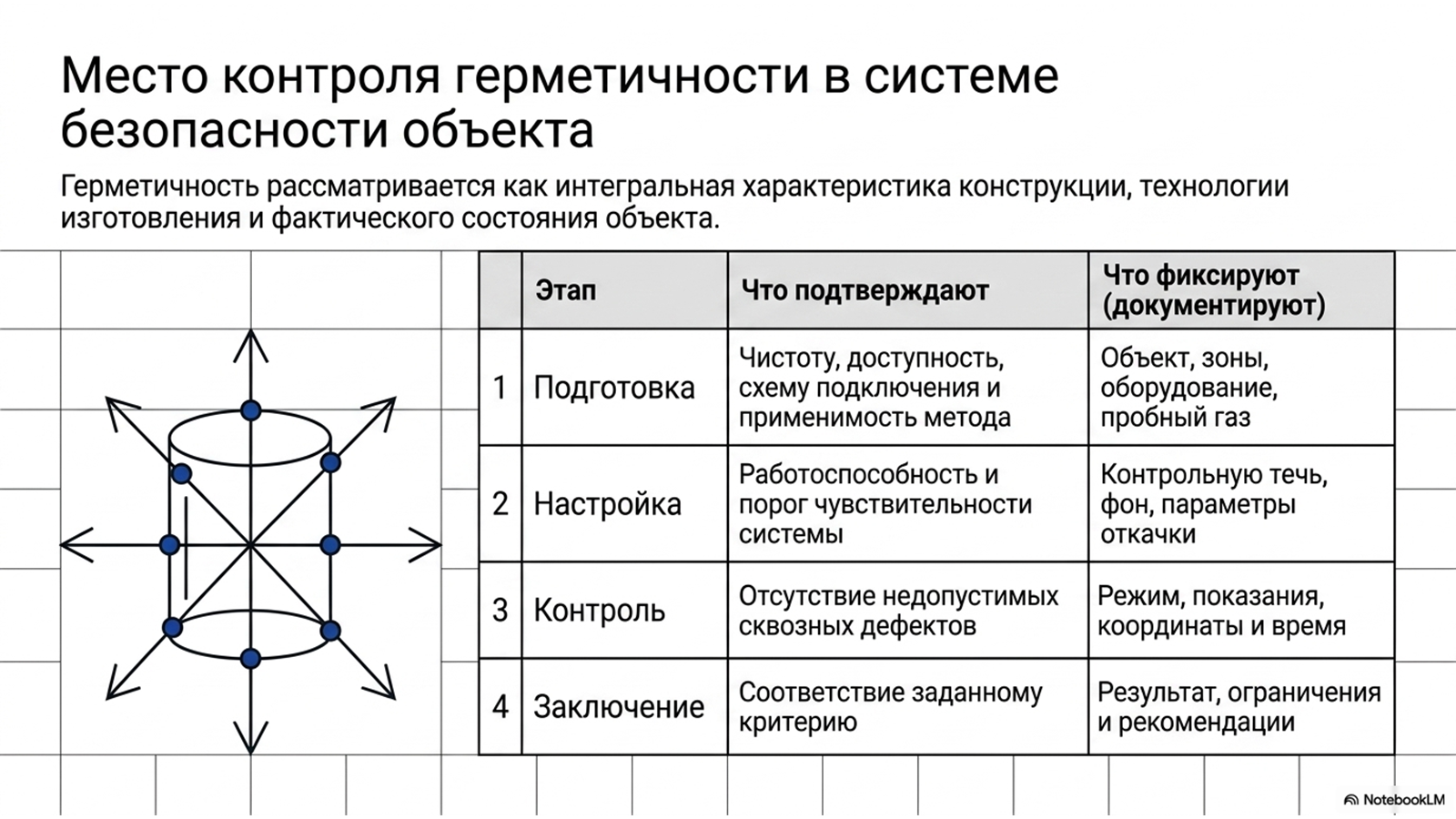

| Этап | Что подтверждают | Что фиксируют |
|---|---|---|
| Подготовка | Чистоту, доступность, схему подключения и применимость метода | Объект, зоны, оборудование, пробный газ |
| Настройка | Работоспособность и порог чувствительности системы | Контрольную течь, фон, параметры откачки |
| Контроль | Отсутствие недопустимых сквозных дефектов | Режим, показания, координаты и время |
| Заключение | Соответствие заданному критерию | Результат, ограничения и рекомендации |

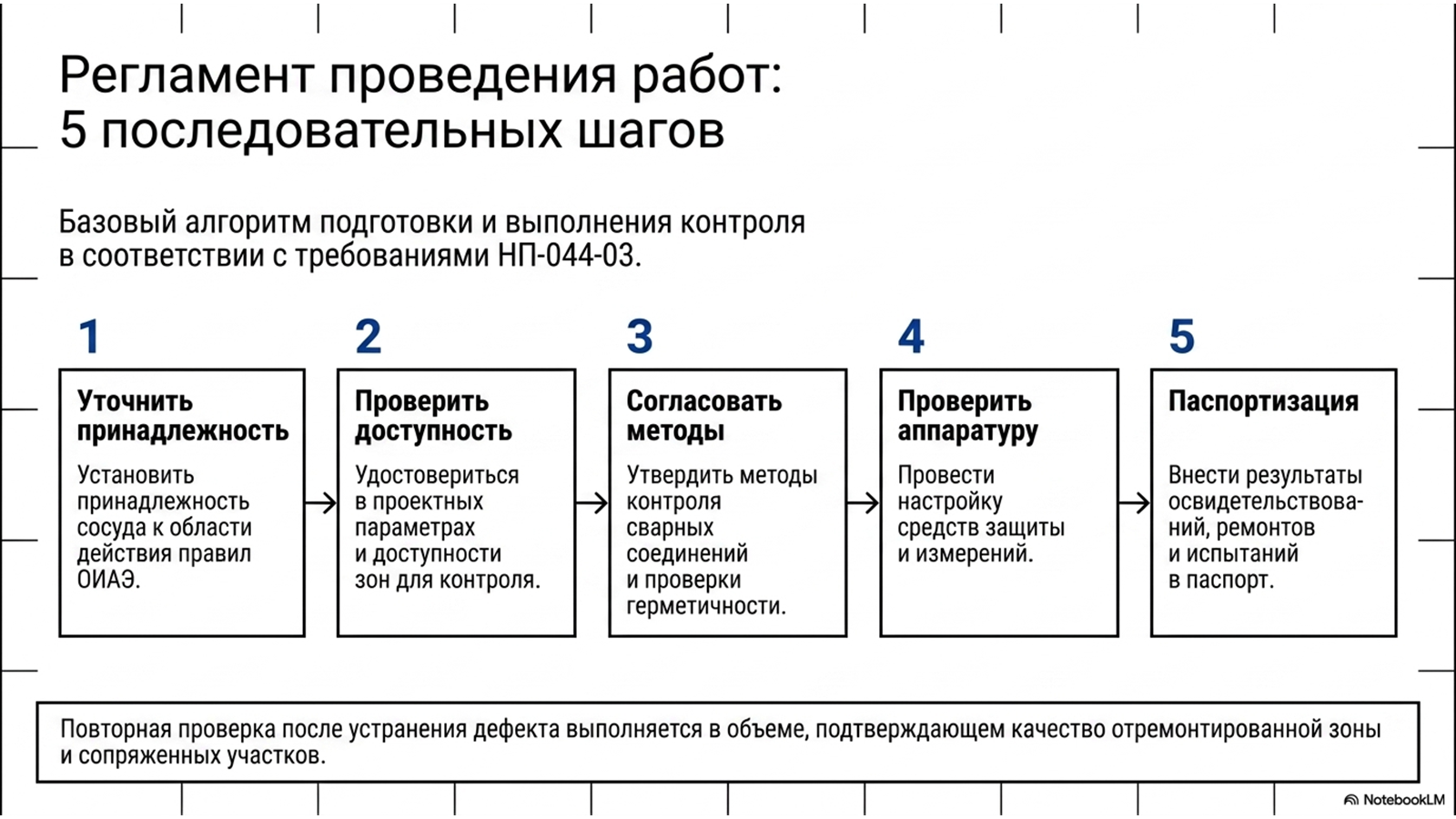

Порядок подготовки и выполнения работ
- Шаг 1. уточнить принадлежность сосуда к области действия правил
- Шаг 2. проверить проектные параметры и доступность контроля
- Шаг 3. согласовать методы контроля сварных соединений и герметичности
- Шаг 4. проверить средства защиты и измерения
- Шаг 5. вести паспорт, результаты освидетельствований и ремонтов
Конкретный объем работ определяют не по названию документа, а по сочетанию его требований с проектом объекта, программой контроля и условиями эксплуатации. Если после ремонта или устранения дефекта требуется повторная проверка, ее выполняют в объеме, достаточном для подтверждения качества отремонтированной зоны и сопряженных участков.

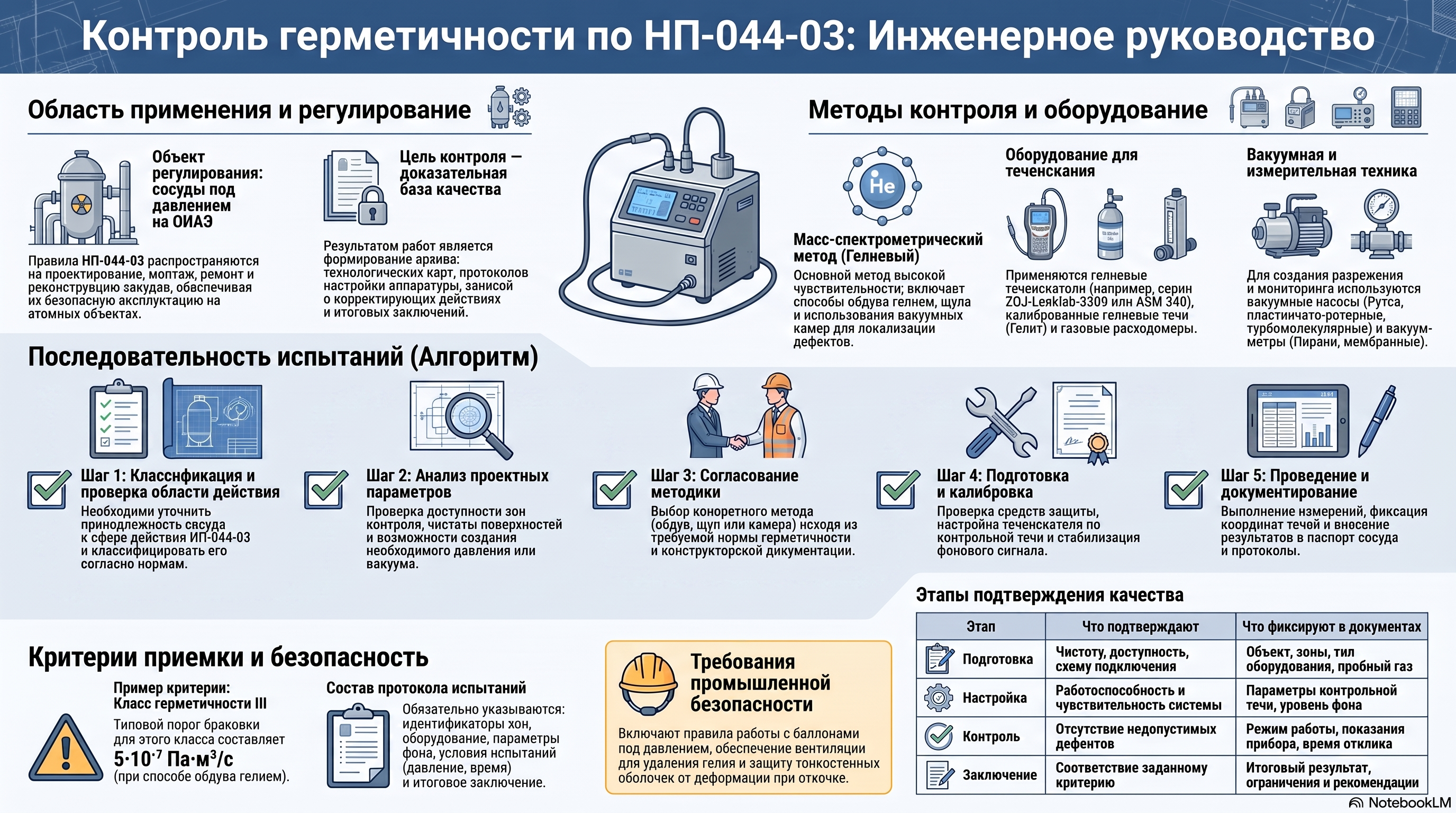

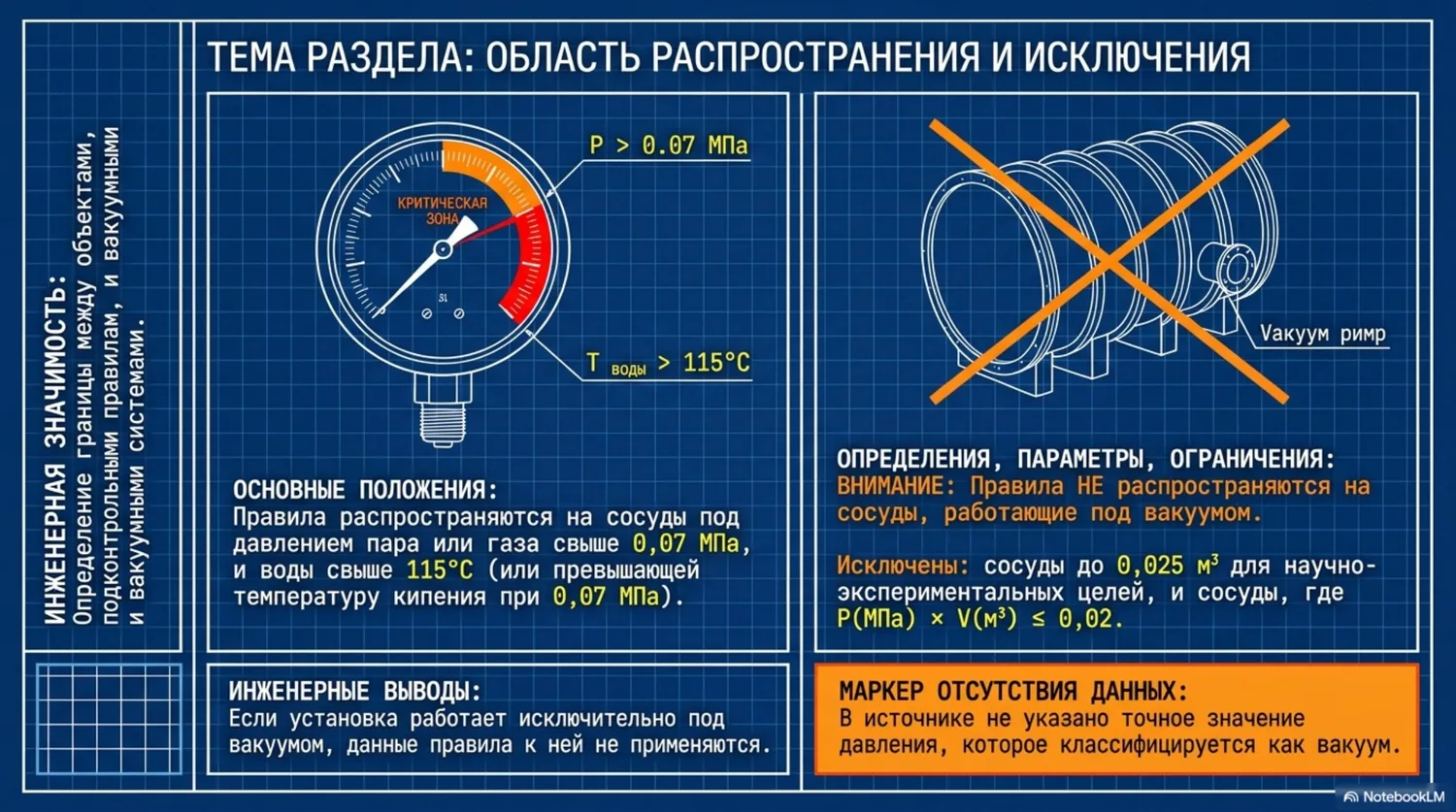

Видео, аудио, инфографика и техническая презентация
Оборудование, услуги и обучение по теме

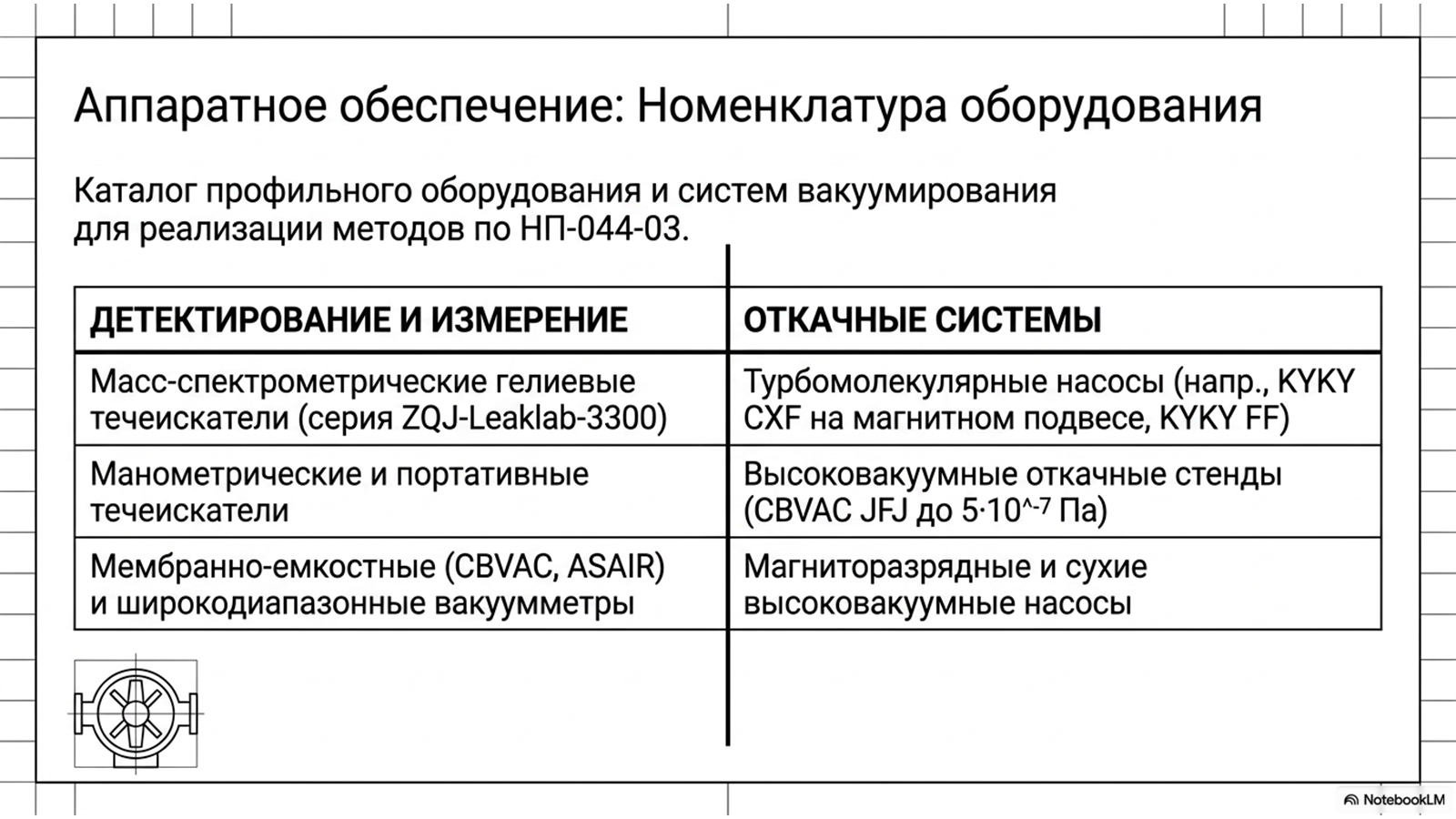

Лабораторная и выездная проверка объектовГелиевые течеискатели
Оборудование для интегрального и локального контроляКалиброванные гелиевые течи
Проверка чувствительности и настройка системыОбучение вакуумной технике
Практика измерений, откачки и течеисканияОбучение дефектоскопистов
Контроль герметичности и вакуумные испытанияАттестация установок контроля
Аудит измерительной схемы и документации
Частые вопросы
Можно ли выбрать метод только по номеру стандарта?
Нет. Метод выбирают по норме герметичности, конструкции, рабочей среде, допустимости вакуумирования или опрессовки, доступу к поверхности и требуемой локализации.

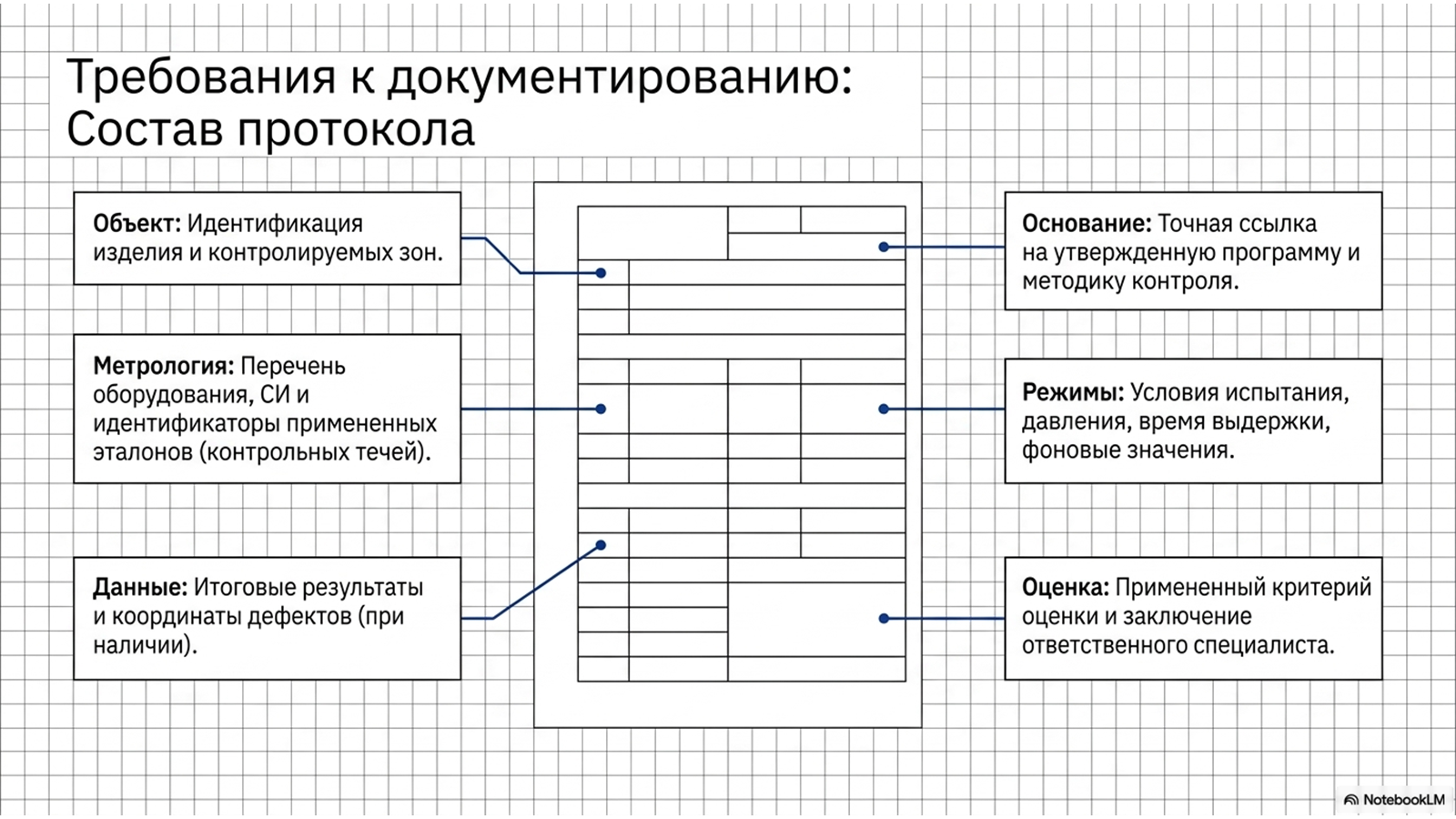

Что должно быть в протоколе?
Идентификация объекта и зон, ссылка на программу и методику, оборудование и контрольная течь, условия испытания, фон, режимы, результаты, критерий оценки и заключение ответственного специалиста.
Заменяет ли статья нормативный документ?
Нет. Обзор помогает понять структуру требований и подготовить исходные данные, но работы выполняют по актуальной учтенной копии и утвержденной технологической документации.
