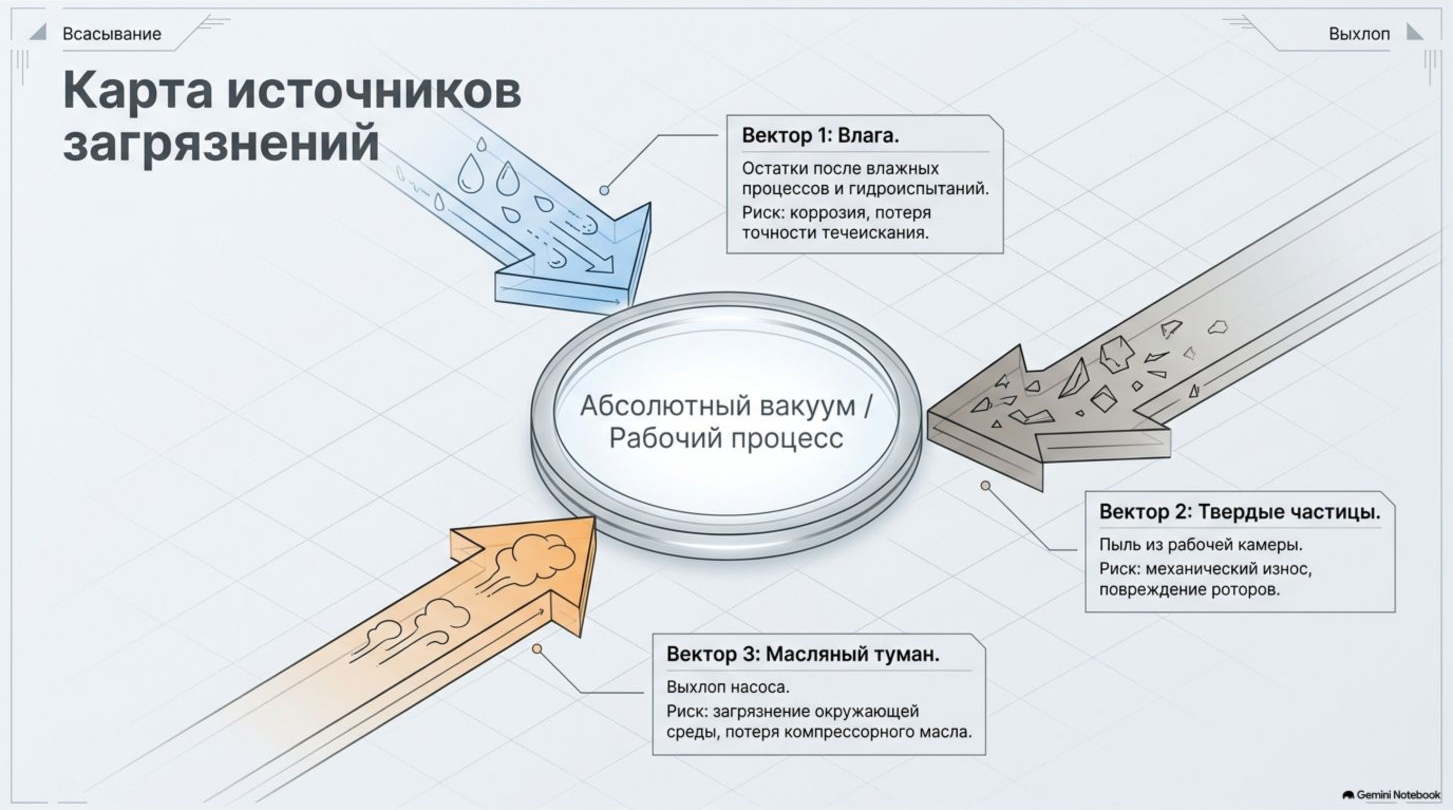

Влага, твёрдые частицы и масляный туман требуют разных защитных устройств и разных точек установки. LEAKLAB F240, F360 и F-65 нельзя выбирать как взаимозаменяемые «фильтры вообще»: каждый работает со своим загрязнением и защищает свою часть вакуумного тракта.

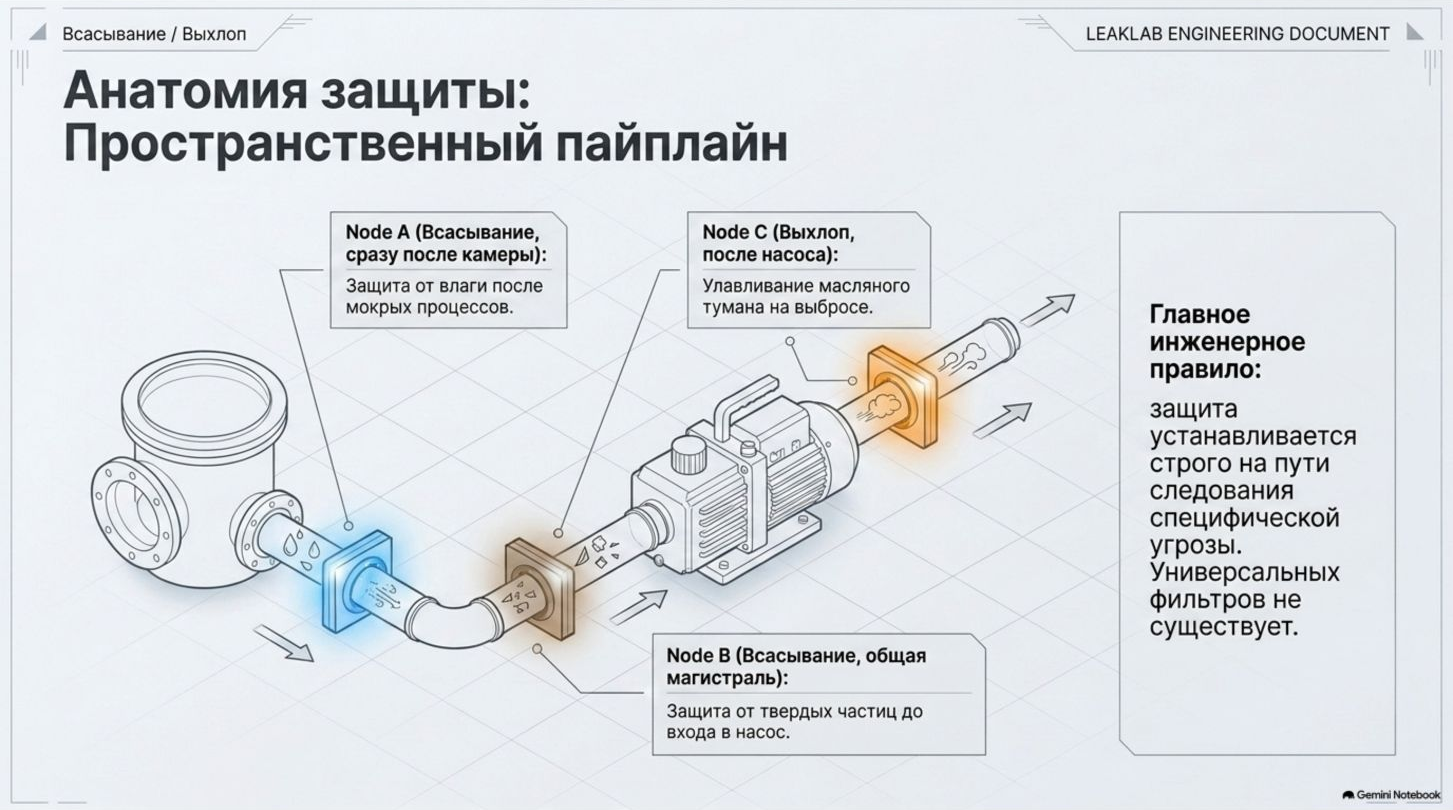

Три загрязнителя — три инженерных решения
| Модель | Что удерживает | Где устанавливается | Подтверждённые сведения |
|---|---|---|---|
| LEAKLAB F240 | Остаточную влагу и мелкодисперсные загрязнения | Перед чувствительным вакуумным оборудованием; особенно актуален после гидроиспытаний | Тонкость 5 мкм, проводимость 240 м³/ч, присоединение KF-25 |
| LEAKLAB F360 | Твёрдые частицы во всасываемом газе | На входной стороне тракта перед насосом или другим защищаемым узлом | Сервисная модульная конструкция; параметры исполнения уточняются при подборе |
| LEAKLAB F-65 | Капли и аэрозоль масла в выхлопе | На выхлопе маслозаполненного ротационного или пластинчато-роторного насоса | Присоединение KF-25, сменный бумажный фильтрующий элемент, стальной корпус |
F240: когда объект пришёл после гидроиспытаний
Остаточная вода испаряется в вакууме, повышает газовую нагрузку, замедляет достижение рабочего давления и способна загрязнить насос или течеискатель. F240 включают в схему как барьер между влажным объектом и чувствительным оборудованием. При этом фильтр не отменяет слив, продувку, технологическую сушку и контроль состояния элемента.
Перед запуском
Удалить свободную воду, проверить направление потока, состояние корпуса, уплотнений и соединений KF.
Во время откачки
Следить за динамикой давления. Замедление может быть связано с испарением влаги, но требует проверки всего тракта.
После цикла
Оценить насыщение и загрязнение элемента, обслужить осушитель по регламенту и не переносить влагу на следующий объект.
F360: пыль нельзя пускать в насос
Порошки, продукты износа, окалина и частицы технологического материала способны повреждать рабочие поверхности, загрязнять масло, ухудшать клапаны и снижать стабильность откачки. F360 ставят на всасывании там, где возможен перенос твёрдой фазы. При подборе проверяют фланцы, расход газа, допустимое сопротивление, характер частиц и удобство замены элемента.
F-65: защита рабочей зоны со стороны выхлопа
У маслозаполненного насоса мелкие капли масла могут уходить с выхлопным газом. F-65 предназначен именно для этой стороны системы. Он снижает выброс масляного аэрозоля, но не превращает насос в безмасляный и не заменяет исправную вентиляцию, контроль уровня масла и обслуживание насоса.
Чек-лист подбора и обслуживания
- измеряйте динамику откачки до и после установки нового элемента;
- не ждите полного засорения: рост сопротивления повышает время цикла и нагрузку на насос;
- не используйте один загрязнённый элемент для объектов с разными требованиями к чистоте;
- фиксируйте дату, наработку, процесс и причину замены — это превращает фильтр в управляемый сервисный узел.
Подобрать защиту вакуумного тракта
LEAKLAB поможет определить тип загрязнения, место установки, присоединения, требуемую проводимость и регламент обслуживания для конкретного насоса, течеискателя или технологического поста.
