ЛИКЛАБ подтвердила компетентность персонала по контролю герметичности для работ в атомной отрасли
Специалист лаборатории ЛИКЛАБ прошел подтверждение компетентности в области контроля герметичности и подтвердил практические навыки выполнения работ по методу КГ. Подтверждение выполнено в системе оценки соответствия в области использования атомной энергии по требованиям ГОСТ Р 50.05.01-2018 и связанных с ним федеральных норм и правил.
Контроль герметичности относится к ответственным видам неразрушающего контроля, так как подтверждает отсутствие сквозных дефектов в основном металле, сварных соединениях, наплавленных поверхностях, корпусных деталях, трубопроводах, арматуре, фильтрах, насосах, теплообменном оборудовании и других элементах, работающих под избыточным, гидростатическим или вакуумметрическим давлением.
Лаборатория ЛИКЛАБ выполняет испытания на герметичность оборудования и трубопроводов с применением газовых и жидкостных методов контроля. Работы проводятся силами аттестованного персонала, с использованием поверенных средств измерений, технологической оснастки и документированием результатов контроля.
Корректная формулировка для документации и сайта: лаборатория ЛИКЛАБ выполняет работы по контролю герметичности объектов атомной отрасли силами аттестованного персонала в пределах области подтвержденной компетентности и требований применимой нормативной документации.
Что подтверждено по результатам аттестации
Метод контроля
Подтверждена компетентность по методу контроля герметичности, обозначаемому как КГ. Метод применяется для выявления сквозных дефектов, оценки герметичности изделия и подтверждения соответствия установленному классу или норме герметичности.
Нормативная область
Работы выполняются с учетом ГОСТ Р 50.05.01-2018, НП-084-15, НП-089-15, НП-104-18, НП-105-18 и требований конструкторской, технологической и эксплуатационной документации на объект контроля.
Объекты контроля
Контроль может применяться к оборудованию, трубопроводам, сварным соединениям, арматуре, насосам, фильтрам, сосудам, вакуумным системам и другим элементам, для которых установлены требования по герметичности.
Результат для заказчика
Заказчик получает технически обоснованный контроль герметичности, протокол испытаний, заключение о соответствии и комплект данных, необходимый для приемки, ремонта, монтажа или эксплуатации оборудования.
Почему контроль герметичности важен для оборудования атомной промышленности
В атомной отрасли герметичность оборудования связана с безопасной эксплуатацией, сохранением рабочих сред, исключением неконтролируемых утечек, подтверждением качества сварных соединений и проверкой состояния оборудования после изготовления, монтажа, ремонта или эксплуатации.
Негерметичность может проявляться как локальный сквозной дефект, пористость сварного соединения, неплотность разъемного соединения, дефект уплотнения, нарушение герметичности корпуса или скрытая течь в зоне, недоступной для прямого визуального контроля. Поэтому методика контроля выбирается не по удобству, а по требуемой чувствительности, конструкции объекта, испытательной среде, доступности поверхностей и условиям проведения работ.
Какие работы выполняет ЛИКЛАБ
Лаборатория ЛИКЛАБ выполняет контроль герметичности на площадке заказчика и на собственной технической базе. Состав работ определяется техническим заданием, конструкторской документацией, требованиями договора, классом герметичности и выбранным способом контроля.
гелиевое течеисканиеконтроль обдувом гелиемконтроль щупомвакуумная камеранакопление гелияпадение давленияконтроль вакуумных системиспытания трубопроводной арматуры
- Испытания на герметичность трубопроводной арматуры, клапанов, вентилей, фильтров, корпусов и сварных сборок.
- Контроль герметичности сварных соединений и наплавленных поверхностей после изготовления, монтажа или ремонта.
- Поиск мест негерметичности в вакуумных системах, технологических трубопроводах, камерах, сосудах и теплообменном оборудовании.
- Контроль герметичности изделий способом вакуумной камеры или локальным обдувом гелием.
- Контроль герметичности методом падения давления при допустимой чувствительности манометрического метода.
- Разработка технологической карты контроля герметичности для нестандартного изделия.
- Подбор технологической оснастки, переходников, заглушек, уплотнений и схем подключения течеискателя.
- Оформление протоколов, заключений и отчетных документов по результатам испытаний.
Как ЛИКЛАБ выполняет работы по контролю герметичности
Анализ исходных требований
Специалисты изучают чертежи, техническое задание, паспорт изделия, требования к классу герметичности, испытательному давлению, рабочей среде, доступности зон контроля и ограничениям по подготовке объекта.
Выбор метода контроля
Метод выбирается исходя из требуемой чувствительности, объема изделия, материала, типа соединений, допустимого испытательного давления, возможности вакуумирования и способа подачи пробного вещества.
Подготовка технологической схемы
Определяется схема подключения течеискателя или манометрической системы, подбираются заглушки, переходники, вакуумные фланцы, уплотнения, контрольные течи, баллоны с пробным газом и средства измерений давления.
Подготовка объекта контроля
Объект очищается от загрязнений, осушается при необходимости, герметизируются технологические отверстия, исключаются посторонние источники гелия, проверяется герметичность оснастки и соединительных линий.
Проверка оборудования
Перед началом работ проверяется работоспособность течеискателя, вакуумных насосов, датчиков давления, контрольной течи и вспомогательной аппаратуры. Используемые средства измерений должны иметь действующее метрологическое подтверждение.
Проведение контроля
Контроль выполняется по утвержденной технологической карте. При гелиевом методе фиксируется сигнал течеискателя, при манометрическом методе контролируется изменение давления, при жидкостных методах оцениваются признаки проникновения контрольной жидкости.
Оценка результатов
Полученные значения сравниваются с нормой герметичности, установленной конструкторской документацией, техническим заданием, нормативным документом или программой контроля.
Оформление документации
По результатам контроля оформляется протокол испытаний, заключение и при необходимости дополнительные материалы: схема контроля, перечень оборудования, условия испытаний, параметры настройки, результаты проверки чувствительности и сведения о выявленных течах.
Нормативная база и практические выдержки
Ниже приведены практические выдержки из применимых нормативных документов. Формулировки адаптированы для сайта и описывают, как лаборатория применяет требования при выполнении работ.
| Документ | Смысл требования | Как это применяется ЛИКЛАБ |
|---|---|---|
|
ГОСТ Р 50.05.01-2018 Контроль герметичности газовыми и жидкостными методами |
Стандарт устанавливает требования к проведению контроля герметичности, средствам контроля, организации работ, оценке и оформлению результатов. | ЛИКЛАБ подбирает способ контроля по требуемой чувствительности, готовит технологическую карту, применяет поверенные средства измерений и оформляет результаты в протоколе. |
|
ГОСТ Р 50.05.01-2018 Газовые методы контроля |
Газовые методы применяются для выявления сквозных дефектов с использованием пробного вещества, в том числе гелия, и средств регистрации утечки. | При гелиевом течеискании ЛИКЛАБ использует масс-спектрометрические течеискатели, контрольные течи, вакуумные насосы, щуповые линии, камеры и оснастку для подачи гелия. |
|
ГОСТ Р 50.05.01-2018 Метод падения давления |
При манометрическом контроле требуется обеспечить герметичность оснастки, минимизировать лишний присоединенный объем и выдержать объект до стабилизации температуры газа. | При испытаниях падением давления ЛИКЛАБ проверяет собственную герметичность стенда, учитывает объем изделия, стабилизирует температуру и применяет датчики давления с необходимой точностью. |
|
ГОСТ Р 50.05.01-2018 Рабочее место и безопасность |
Рабочее место должно обеспечивать безопасное выполнение контроля, вентиляцию, отсутствие сквозняков при методах обдува и щупа, вывод выхлопа форвакуумных насосов и хранение оснастки. | При выездных работах ЛИКЛАБ заранее согласует условия площадки, размещение насосов, баллонов и течеискателя, а также исключает факторы, которые могут исказить сигнал течеискателя. |
|
НП-089-15 Оборудование и трубопроводы АЭУ |
Правила распространяются на оборудование и трубопроводы атомных энергетических установок, работающие под избыточным, гидростатическим или вакуумметрическим давлением, если они относятся к установленным группам. | Перед началом работ ЛИКЛАБ уточняет назначение объекта, группу оборудования, рабочие параметры, вид давления и требования конструкторской документации. |
|
НП-084-15 Контроль при эксплуатации |
Документ устанавливает требования к контролю состояния металла оборудования, трубопроводов и других элементов атомных станций при эксплуатации. | При контроле эксплуатируемого оборудования ЛИКЛАБ учитывает состояние объекта, историю ремонта, доступность зон контроля и требования к оформлению результатов для эксплуатирующей организации. |
|
НП-105-18 Контроль при изготовлении и монтаже |
Правила устанавливают порядок, виды, объемы, методы и нормы оценки качества при контроле металла оборудования и трубопроводов на этапах изготовления и монтажа. | При приемочном контроле ЛИКЛАБ работает по технологической документации, согласованным зонам контроля и нормам оценки, заданным проектной и конструкторской документацией. |
|
НП-104-18 Сварка, наплавка и ремонт |
Документ устанавливает требования к сварке, наплавке, сварочным материалам, оборудованию, подготовке, ремонту дефектов и контролю качества. | После ремонта или изготовления сварных соединений ЛИКЛАБ выполняет контроль герметичности как завершающий этап подтверждения качества, если такое требование установлено документацией. |
Методы контроля герметичности, применяемые лабораторией
Гелиевый масс-спектрометрический метод
Гелиевый метод применяют, когда требуется высокая чувствительность и достоверное выявление малых течей. В зависимости от конструкции объекта ЛИКЛАБ использует обдув гелием, щуповой контроль, вакуумную камеру, накопление гелия или комбинированную схему испытаний.
Контроль способом обдува гелием
Объект вакуумируется и подключается к масс-спектрометрическому течеискателю. Наружные поверхности, сварные швы, фланцевые соединения и зоны уплотнений локально обдуваются гелием. Рост сигнала течеискателя указывает на возможное место негерметичности.
Контроль способом щупа
Объект заполняется пробным газом или газовой смесью под заданным давлением. Оператор перемещает щуп вдоль контролируемых соединений и фиксирует поступление пробного газа в щуповую линию течеискателя.

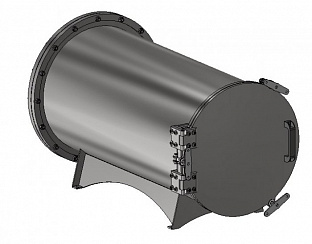

Контроль в вакуумной камере
Изделие размещается в камере, камера вакуумируется, а изделие заполняется гелием или смесью с гелием. Метод позволяет контролировать суммарную герметичность изделия и применять высокую чувствительность при испытаниях малых и средних объектов.
Способ накопления гелия
Метод применяется для изделий, где невозможно обеспечить прямое вакуумирование или где требуется оценить суммарную утечку за заданное время. Гелий накапливается в ограниченном объеме, после чего концентрация или поток регистрируется прибором.
Манометрический метод по падению давления
Метод применяется при контроле объектов, для которых допустима оценка герметичности по изменению давления. Перед началом измерения необходимо стабилизировать температуру газа, исключить утечки оснастки и учитывать влияние присоединенного объема.
Что получает заказчик по итогам работ
- Программу или технологическую карту контроля герметичности при необходимости.
- Подтверждение примененного метода и схемы испытаний.
- Сведения о средствах измерений, течеискателях, контрольных течах и вспомогательном оборудовании.
- Фактические параметры контроля: давление, вакуум, пробное вещество, выдержка, чувствительность, фон, температура, зоны контроля.
- Результаты испытаний по каждому объекту или контролируемой зоне.
- Протокол контроля герметичности и заключение о соответствии установленной норме.
- Рекомендации по локализации течи, ремонту, повторному контролю или изменению схемы испытаний.
Область применения для заказчиков
ЛИКЛАБ выполняет контроль герметичности для предприятий, которые изготавливают, ремонтируют, монтируют или эксплуатируют оборудование ответственного назначения. Работы актуальны для поставщиков трубопроводной арматуры, производителей сосудов и камер, монтажных организаций, ремонтных предприятий, испытательных центров и организаций, работающих с оборудованием атомной отрасли.
| Тип объекта | Типовая задача контроля | Возможный метод |
|---|---|---|
| Трубопроводная арматура | Проверка герметичности корпуса, сварных соединений, фланцев, сильфонных узлов и затвора. | Гелиевый щуп, обдув гелием, вакуумная камера, падение давления. |
| Сварные сборки и корпуса | Выявление сквозных дефектов после изготовления, ремонта или термической обработки. | Обдув гелием, вакуумирование внутреннего объема, локальные камеры. |
| Фильтры, насосы, теплообменники | Проверка герметичности корпуса, межконтурных перегородок и присоединительных соединений. | Гелиевый метод, накопление, падение давления, комбинированная схема. |
| Вакуумные системы | Поиск течей, проверка предельного давления, оценка герметичности фланцев и сварных швов. | Обдув гелием, масс-спектрометрический течеискатель, контроль фона. |
| Сосуды и емкости | Подтверждение суммарной герметичности и поиск локальных дефектов. | Падение давления, гелиевое течеискание, способ накопления. |
Технические преимущества аттестованного персонала
Наличие аттестованного персонала важно для заказчика, так как контроль герметичности требует правильного выбора метода, грамотной подготовки объекта, учета фонового сигнала, понимания физики течи, корректной настройки течеискателя и строгого оформления результата. Ошибка в оснастке или методике может привести к ложному браку, пропуску дефекта или невозможности приемки изделия.
Специалисты ЛИКЛАБ имеют практический опыт работы с гелиевыми масс-спектрометрическими течеискателями, вакуумными насосами, контрольными течами, вакуумными камерами, форвакуумными и высоковакуумными схемами, а также с нестандартной оснасткой для испытаний крупногабаритных изделий.
Документирование результатов
Результаты контроля герметичности оформляются в виде протокола и при необходимости заключения. Документ фиксирует объект контроля, примененный метод, нормативное основание, условия испытаний, используемые средства измерений, значения фона, достигнутую чувствительность, результаты измерений и вывод о соответствии или несоответствии установленной норме.
Для объектов атомной отрасли особое значение имеет прослеживаемость контроля. Поэтому в документации указываются сведения о примененных приборах, сроках метрологического подтверждения, контрольных течах, схеме испытаний, пробном веществе и параметрах подготовки объекта.
Заказать контроль герметичности оборудования атомной отрасли
Лаборатория ЛИКЛАБ выполняет испытания на герметичность оборудования, трубопроводов, арматуры, сварных соединений, вакуумных систем и нестандартных изделий. Для подготовки предложения направьте чертеж, техническое задание, требуемый класс герметичности, рабочую среду, испытательное давление, объем изделия и требования к отчетной документации.
ЛИКЛАБ помогает выбрать метод контроля, подготовить технологическую схему испытаний, провести выездные работы и оформить результаты для приемки заказчиком.
