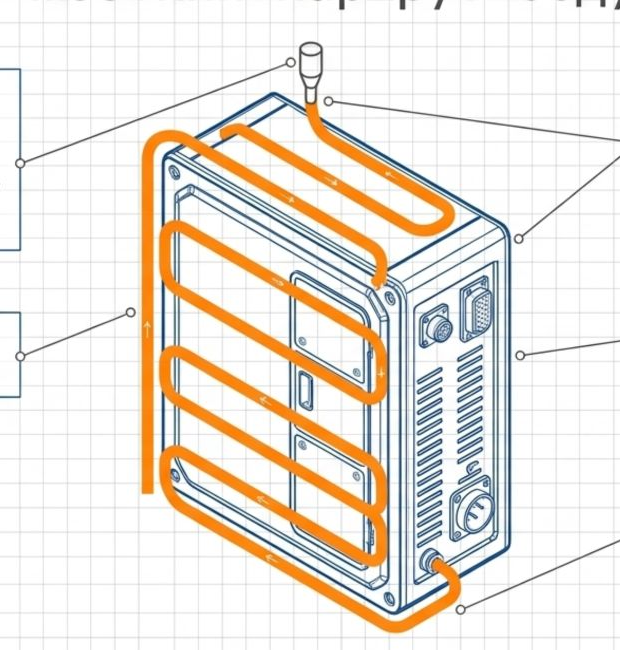

Гелиевый контроль электронных модулей позволяет без жидкостного загрязнения локализовать сквозные дефекты корпуса, пайки, разъёма или гермоввода. Внутренний объём подключают к масс-спектрометрическому течеискателю, а критические зоны снаружи последовательно обдувают гелием по заранее утверждённому маршруту.

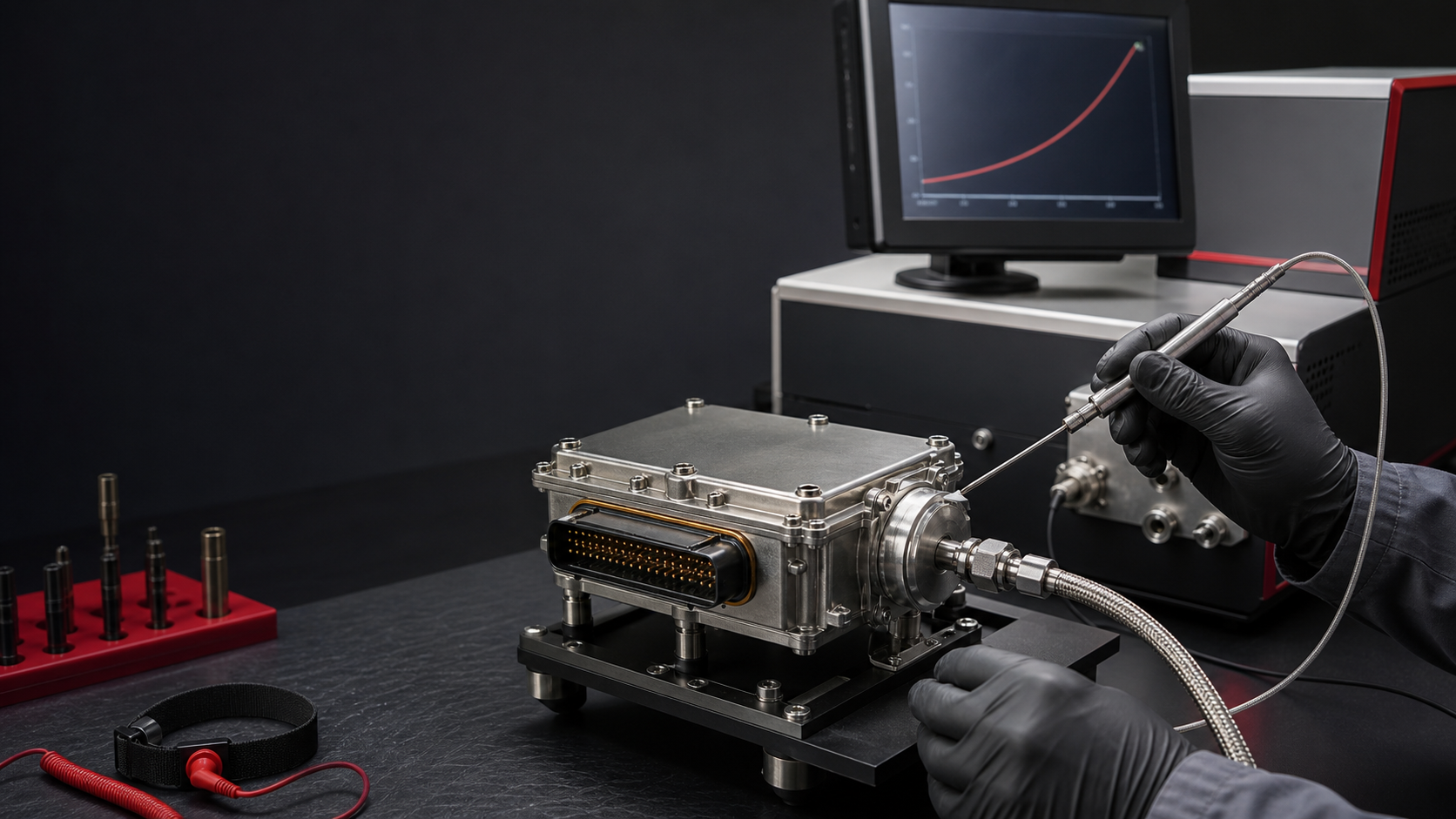

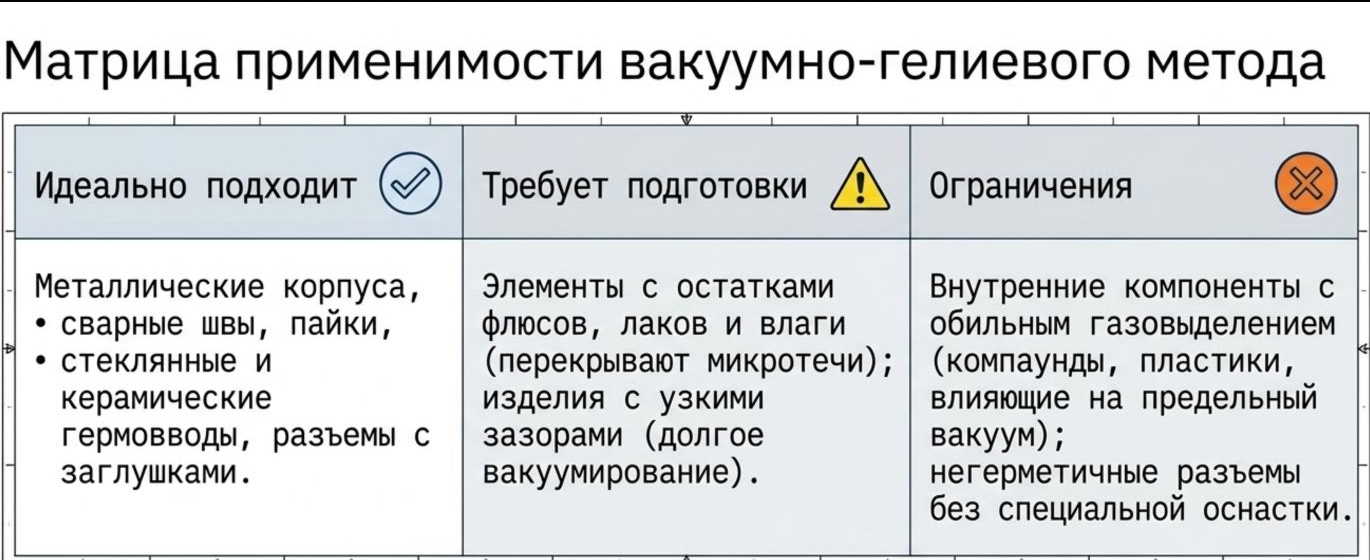

Когда применим вакуумный метод с наружным обдувом
Метод требует возможности откачивать внутреннюю полость изделия или герметично подключить её к измерительному тракту. Объект должен выдерживать предусмотренный перепад давления без повреждения корпуса, мембран, компаунда и чувствительных компонентов. Если внутренний объём недоступен или изделие нельзя вакуумировать, выбирают другую конфигурацию контроля — например, камеру или метод накопления.
Измерительная система начинается не с течеискателя
Изделие
Материалы корпуса, внутренний объём, лак, компаунд, флюс и гермовводы определяют газовую нагрузку и время стабилизации.
Оснастка
Переходник и уплотнения должны иметь собственную подтверждённую герметичность и не создавать ложный сигнал.
Измерительный тракт
Течеискатель, эталонная течь, вакуумная линия и режимы клапанов определяют чувствительность всего поста.
Контрольная среда
Расход и направление гелия задают локальность воздействия; избыток повышает фон и затягивает восстановление.
Рабочее место
ESD-защита, чистота, вентиляция и разделение проверенных изделий снижают риск повреждения и загрязнения.
Оператор
Скорость, порядок обдува и выдержка в каждой зоне должны быть воспроизводимыми и записанными.
Цикл без ложных срабатываний
Фон, дегазация и остаточный гелий
Рост сигнала ещё не доказывает наличие дефекта именно в текущей зоне. Причиной может быть гелий, оставшийся после предыдущего обдува, подсос через оснастку, высокая дегазация покрытия или задержка в измерительной линии. Поэтому контролируют базовый фон, выдерживают одинаковое время воздействия, проверяют отклик по эталону и повторяют подозрительную точку после восстановления показаний.
| Наблюдение | Возможная причина | Проверка |
|---|---|---|
| Сигнал растёт сразу при обдуве одной точки | Локальный сквозной дефект | Повторить после восстановления фона и изменить направление струи |
| Фон остаётся высоким после обдува | Накопление гелия в помещении или пористом материале | Проветрить, выдержать, уменьшить расход и повторить базовую проверку |
| Сигнал не связан с маршрутом | Оснастка, переходник или внутренний подсос | Проверить тракт с заглушкой и отдельно испытать переходник |
| Медленный широкий отклик | Дегазация, большой внутренний объём или длинная линия | Оценить постоянную времени и скорректировать выдержку методики |
Исходные данные для предложения
- чертёж, габариты, внутренний объём и материалы корпуса;
- расположение доступного порта и допустимое направление вакуумирования;
- максимальный перепад давления и температурные ограничения;
- перечень критических зон: швы, пайки, разъёмы, гермовводы;
- требуемый порог браковки, единицы результата и нормативная база;
- серийность, требования ESD, чистоты, маркировки и формы протокола.
