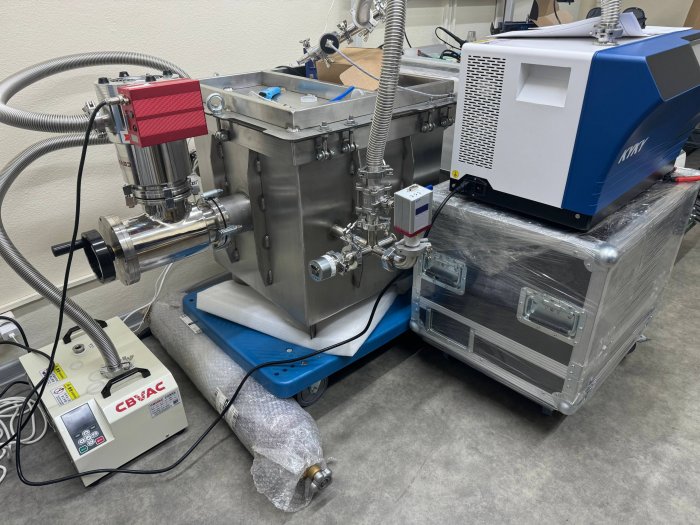

Высоковакуумная камера Ликлаб-125 рассматривается здесь не как изолированный корпус, а как центральный элемент испытательного стенда. Для устойчивой работы необходимо согласовать рабочий объем, вакуумные порты, форвакуумную и высоковакуумную ступени, измерение давления, запорную арматуру, напуск газа и оснастку под изделие. В исходных материалах подтверждены внешние размеры камеры и обозначения трех присоединительных портов. Эти сведения позволяют сформировать инженерную логику компоновки, но не заменяют рабочий чертеж, паспорт и расчет конкретной системы.
Задача камеры в высоковакуумном стенде
Камера создает замкнутый испытательный объем для операций при пониженном давлении. Источник относит к ее задачам вакуумный контроль герметичности изделий, откачку и напуск газа, гелиевые испытания методом вакуумной камеры, оценку газовыделения, проверку вакуумной арматуры и лабораторные технологические операции. Конкретный режим определяется не названием корпуса, а составом подключенного оборудования и принятой методикой.
В базовой логике цикла изделие размещают внутри, фронтальную крышку герметично закрывают, после чего включают откачной тракт. Форвакуумная ступень выполняет предварительную откачку, а турбомолекулярный насос может использоваться для перехода к высоковакуумной области. Давление контролируют вакуумметрами, режимы переключают клапанами. Для гелиевого контроля изделие заполняют пробным газом, а масс-спектрометрический течеискатель регистрирует гелий, проникший в объем камеры через негерметичность изделия.
Такое построение дает воспроизводимый рабочий объем, однако само по себе не определяет достижимое давление, время откачки или порог обнаружения. Эти показатели зависят от реального внутреннего объема, газовой нагрузки, проводимости магистралей, характеристик насосов, чистоты поверхности, уплотнений и измерительной схемы. В исходных данных численные значения этих параметров отсутствуют, поэтому они не должны переноситься в техническое задание без отдельного подтверждения.
Подтвержденные характеристики Ликлаб-125
Числа в таблице воспроизводят значения, прочитанные по предоставленному чертежу. Назначение портов в источнике сформулировано как наиболее вероятное; окончательная разводка определяется проектом стенда.
| Параметр | Подтвержденное значение | Инженерное замечание |
|---|---|---|
| Ширина по фронтальному виду | 640 мм | Общий размер по передней проекции |
| Габарит по боковому виду | 668 мм | Максимальный размер по глубине с учетом фронтального узла |
| Размер корпуса по нижней размерной линии | 510 мм | Размер основного корпуса без выступающих элементов фронтального прижимного узла |
| Высота фронтального контура | 710 мм | Размер по передней плоскости камеры |

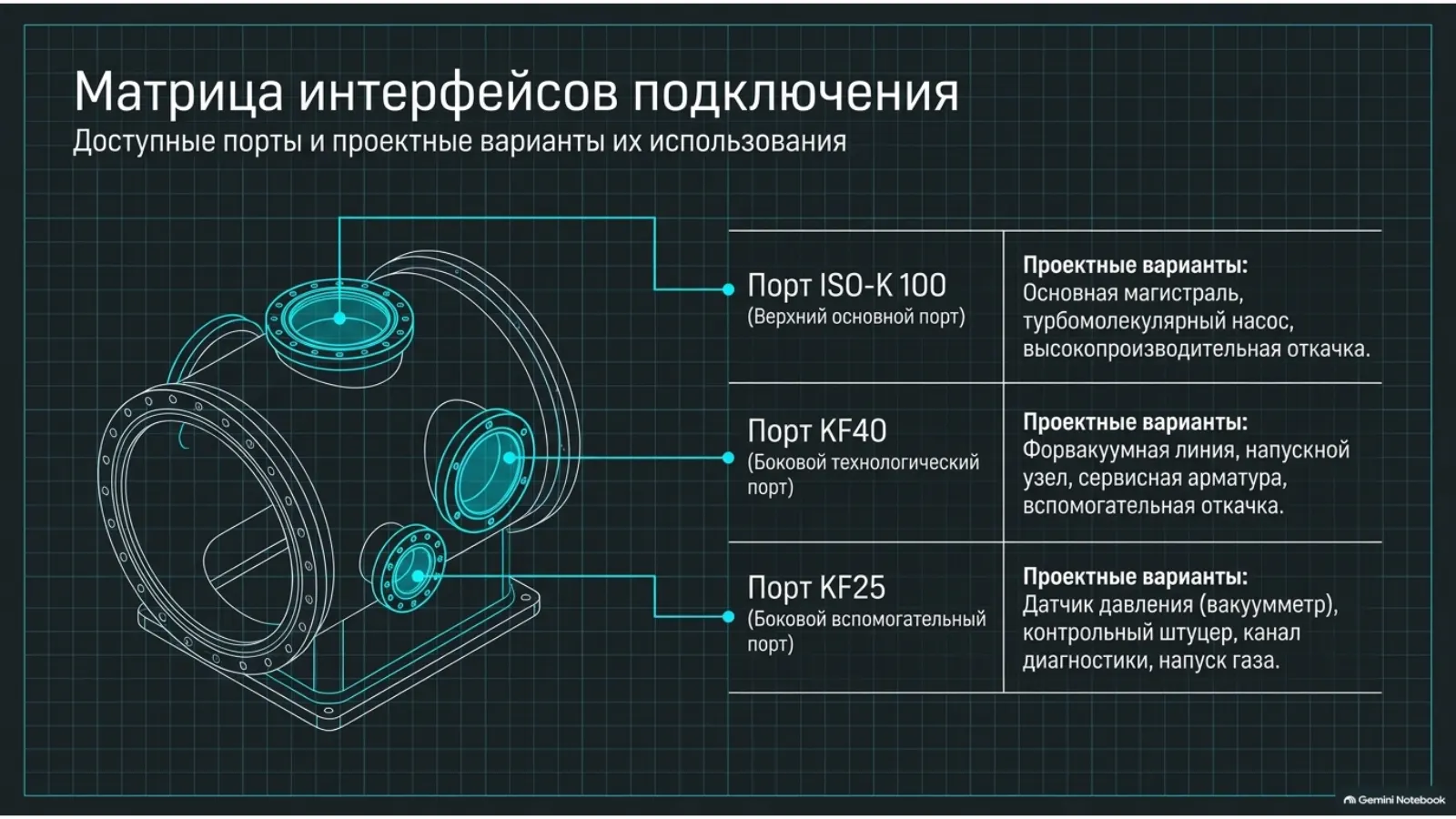

| Верхний основной порт | ISO-K 100 | В источнике рассматривается для основной вакуумной магистрали или высокопроизводительной откачки |
| Боковой технологический порт | KF40 | Возможное подключение форвакуумной линии, вакуумметра, напуска или сервисной арматуры |
| Боковой вспомогательный порт | KF25 | Возможное подключение датчика давления, контрольного штуцера или диагностического канала |
| Исполнение доступа | Фронтальная открывающаяся крышка | Предназначена для загрузки изделия и оснастки во внутренний объем |
По внешним размерам нельзя достоверно вычислить полезный объем: в источнике не указаны внутренние размеры, толщина стенок, глубина крышки и геометрия внутренних элементов. Поэтому обозначение «125» не используется в статье как числовая характеристика объема.
Согласование камеры и турбомолекулярной откачки
Распределение функций между ступенями
Форвакуумный насос выполняет предварительную откачку камеры и обеспечивает условия для работы высоковакуумной ступени. Турбомолекулярный насос используется для достижения высокого вакуума и снижения фона в чувствительных испытаниях. Это функциональное разделение подтверждено источником, но конкретные модели насосов, их производительность и допустимые режимы для Ликлаб-125 не заданы.
При проектировании крупный порт ISO-K 100 логично рассматривать как основной канал высокой проводимости. Однако источник не утверждает, что турбомолекулярный насос должен присоединяться непосредственно к этому фланцу. Между камерой и насосом могут потребоваться клапан, переходник и участок магистрали; их влияние на проводимость следует учитывать в проекте. Чем больше сопротивление тракта, тем сильнее фактическая скорость откачки камеры отличается от характеристики насоса на входном фланце.
Роль KF40 и KF25
Порты KF40 и KF25 дают возможность развести вспомогательные функции: предварительную откачку, локальное измерение давления, контролируемый напуск, сервисное подключение или диагностический канал. Важно заранее закрепить назначение каждого порта в схеме. Одновременное использование одного присоединения для нескольких режимов через временные перестановки усложняет повторяемость цикла и повышает риск загрязнения соединений.
Окончательное распределение выбирают после определения диапазонов давления, способа контроля герметичности, требуемого напуска и состава датчиков. Формулировки «возможное подключение» и «наиболее вероятное назначение» следует сохранять до утверждения рабочей схемы.
Измерение давления
Вакуумметры в составе системы измеряют давление на разных стадиях откачки и испытаний. Источник допускает локальное подключение датчика через KF25 и дополнительного вакуумметра через KF40, но не задает типы датчиков или диапазоны. Поэтому измерительный тракт подбирают по реальным рабочим режимам. Один датчик не следует автоматически считать достаточным для всех стадий без подтверждения его диапазона.
Точка установки также имеет значение: давление у насоса и давление в рабочем объеме могут различаться из-за сопротивления магистрали. Для протокола испытаний необходимо заранее определить, показание какого датчика характеризует состояние камеры и какие условия должны быть выполнены перед переходом к измерительной операции.
Уплотнение, чистота и газовая нагрузка
Источник подтверждает наличие фронтальной крышки и отдельно указывает на необходимость контролировать состояние ее уплотнительного контура. Тип и материал уплотнения не приведены. Нельзя заранее приписывать камере металлическое, эластомерное или иное уплотнение, а также заявлять допустимое число циклов. Перед вводом в эксплуатацию эти сведения должны быть получены из конструкторской документации.
Чистота внутреннего объема влияет на фон и стабильность режима. Загрязнения на стенках, оснастке и изделии создают дополнительную газовую нагрузку; остатки пробного газа между циклами могут затруднять сравнение результатов. Поэтому порядок подготовки камеры должен включать осмотр внутренней поверхности, контроль чистоты соединений и раздельную фиксацию фонового сигнала до подачи гелия.
Материал корпуса в исходных данных не назван. Не подтверждены также допустимые наружное и внутреннее давление, масса камеры, требования к прогреву, предельная температура и допустимая скорость напуска. Эти параметры критичны для прочностного и эксплуатационного решения и должны быть закрыты до разработки автоматического цикла.
Пошаговый рабочий процесс
1. Зафиксировать задачу испытания
Определяют объект, способ размещения, требуемый режим давления, пробный газ и измерительное оборудование. Для гелиевого контроля заранее описывают, где находится гелий, какая полость откачивается и какой сигнал считается результатом.
2. Согласовать компоновку портов
Для ISO-K 100, KF40 и KF25 назначают конкретные функции. На схеме показывают насосы, клапаны, вакуумметры, напуск, течеискатель и сервисные соединения. Возможность подключения из источника превращается в утвержденное назначение только после этой стадии.
3. Подготовить камеру и оснастку
Проверяют чистоту внутреннего объема, доступность фронтальной крышки, состояние видимых соединений и правильность размещения изделия. Оснастка должна фиксировать объект и не мешать закрытию крышки или подключению испытательных линий.
4. Закрыть объем и выполнить предварительную откачку
После герметичного закрытия включают форвакуумную ступень. Переходы между режимами выполняют клапанами в последовательности, принятой для конкретной системы. Исходные материалы не содержат числового порога включения турбомолекулярного насоса, поэтому его берут из документации выбранного оборудования и алгоритма стенда.
5. Подключить высоковакуумную ступень
Турбомолекулярный насос вводят в работу в разрешенном для него режиме. Контролируют давление и устойчивость откачки. В протоколе фиксируют время начала стадий и показания назначенных датчиков, если это предусмотрено методикой.
6. Оценить фон до испытания
До подачи пробного газа проверяют базовое состояние камеры и измерительного канала. Для гелиевой схемы это помогает отличать сигнал объекта от остаточного фона. Источник не устанавливает допустимый уровень, поэтому критерий должен быть задан методикой.
7. Выполнить измерительную операцию
При гелиевом контроле изделие заполняют контрольным газом, а течеискатель контролирует его появление в камере. Для других задач выполняют предусмотренную операцию: наблюдение роста давления, оценку газовыделения либо проверку вакуумной арматуры. Результат сопоставляют только с заранее определенным критерием.
8. Завершить цикл и развакуумировать
Пробный газ отключают, систему переводят в безопасное состояние и выполняют контролируемый напуск. Допустимая скорость напуска в источнике не приведена; ее нельзя назначать без учета конструкции камеры, изделия и установленной арматуры.
9. Осмотреть камеру после цикла
После открытия оценивают состояние уплотнительного контура, чистоту и положение оснастки. Если результаты следующего цикла будут сравниваться с предыдущим, условия загрузки и подключения следует воспроизвести.
Испытание собственной герметичности камеры
До контроля изделий необходимо отделить герметичность камеры и ее внешних соединений от герметичности объекта. В исходном материале нет готовой нормы собственной герметичности Ликлаб-125, поэтому проверка должна выполняться по критерию, установленному проектом или методикой стенда.
- Собрать штатную конфигурацию портов, клапанов, датчиков и заглушек.
- Закрыть пустую либо подготовленную камеру и выполнить обычный цикл откачки.
- Зафиксировать давление и фоновое состояние измерительного канала.
- Проверить повторяемость режима без испытуемого изделия.
- При отклонении последовательно локализовать вклад крышки, портов и подключенной арматуры.
- После вмешательства повторить базовый цикл в той же конфигурации.
Такой контроль не создает метрологической характеристики сам по себе. Он подтверждает, что собственный фон и натекание стенда не маскируют результат в пределах принятой методики.
Ограничения исходных данных
- Не указаны внутренние размеры и полезный объем камеры.
- Не подтверждены материал корпуса, толщина стенок и масса.
- Не указан тип уплотнения фронтальной крышки.
- Не заданы допустимые внутреннее и наружное давление.
- Не приведены предельные температуры и допустимая скорость напуска.
- Не определены модели насосов, клапанов, вакуумметров и течеискателя.
- Не заявлены достижимое давление, время откачки и порог обнаружения.
- Назначения портов описаны как возможные, а не как обязательная заводская разводка.
До закрытия этих пунктов камера может рассматриваться как база для проектирования, но не как полностью специфицированный испытательный комплекс.
Типичные ошибки компоновки и эксплуатации
Приписывать насосу скорость откачки всей камеры
Характеристика насоса не учитывает сопротивление клапанов, переходников и магистралей. Для камеры важна эффективная откачка в рабочем объеме.
Определять полезный объем по внешним габаритам
Внешние размеры 640, 668, 510 и 710 мм не раскрывают внутреннюю геометрию. Расчет объема по ним был бы неподтвержденным.
Не разделять фон камеры и сигнал изделия
Без базового цикла трудно определить, относится ли отклонение к объекту, крышке, порту или подключенной арматуре.
Менять назначение портов между циклами без фиксации
Перестановка датчиков и линий меняет газодинамику системы. Сравнивать результаты корректно только при документированной конфигурации.
Заявлять автоматизацию без описанного алгоритма
Источник допускает ручной, полуавтоматический и автоматический стенд, но не подтверждает наличие автоматики в конкретной поставке Ликлаб-125.
Протокол ввода в эксплуатацию: рабочий чек-лист
| Контрольный пункт | Что фиксировать | Статус |
|---|---|---|
| Идентификация камеры | Обозначение, комплект документации, фактическая конфигурация | Заполнить |
| Габариты и монтаж | Доступ к крышке, место под магистрали, положение на стенде | Проверить |
| ISO-K 100 | Назначение, установленная арматура, состояние соединения | Проверить |
| KF40 | Назначение, установленная арматура, состояние соединения | Проверить |
| KF25 | Назначение, установленная арматура, состояние соединения | Проверить |
| Фронтальная крышка | Состояние уплотнительного контура и закрытие | Проверить |
| Форвакуумная ступень | Модель, соединение, порядок включения | Заполнить |
| Турбомолекулярная ступень | Модель, допустимый режим запуска, блокировки | Заполнить |
| Измерение давления | Типы датчиков, диапазоны, точки установки | Заполнить |
| Собственная герметичность | Метод, критерий, результат базового цикла | Заполнить |
| Напуск | Точка подключения, последовательность и ограничения | Заполнить |
| Рабочий цикл | Стадии, критерии переходов, аварийное завершение | Утвердить |
FAQ
Подтвержден ли внутренний объем камеры значением 125 литров?
Нет. В доступном источнике подтверждены внешние размеры и обозначение модели, но точные внутренние размеры и полезный объем не приведены.
Можно ли напрямую установить турбомолекулярный насос на ISO-K 100?
Источник рассматривает ISO-K 100 как возможное основное присоединение к высокопроизводительной вакуумной линии или турбомолекулярной откачке. Конкретное непосредственное соединение, переходники и клапаны должны быть подтверждены проектом.
Какой порт предназначен для вакуумметра?
KF25 и KF40 указаны как возможные точки подключения измерительного оборудования. Окончательный выбор зависит от диапазона датчика и схемы стенда.
Какая чувствительность гелиевого контроля достижима?
Числовое значение не указано. Оно зависит от течеискателя, фона, газовой нагрузки, проводимости, герметичности системы и методики.
Камера поставляется с насосами и автоматикой?
Источник сообщает, что камера может быть самостоятельным элементом или частью законченной системы. Состав конкретной поставки следует фиксировать отдельно.
Какие параметры необходимо запросить до выпуска проекта?
Внутренние размеры, материал и толщину стенок, массу, тип уплотнения, допустимые давления и температуры, состав арматуры, модели насосов и датчиков, а также критерии рабочего цикла.
