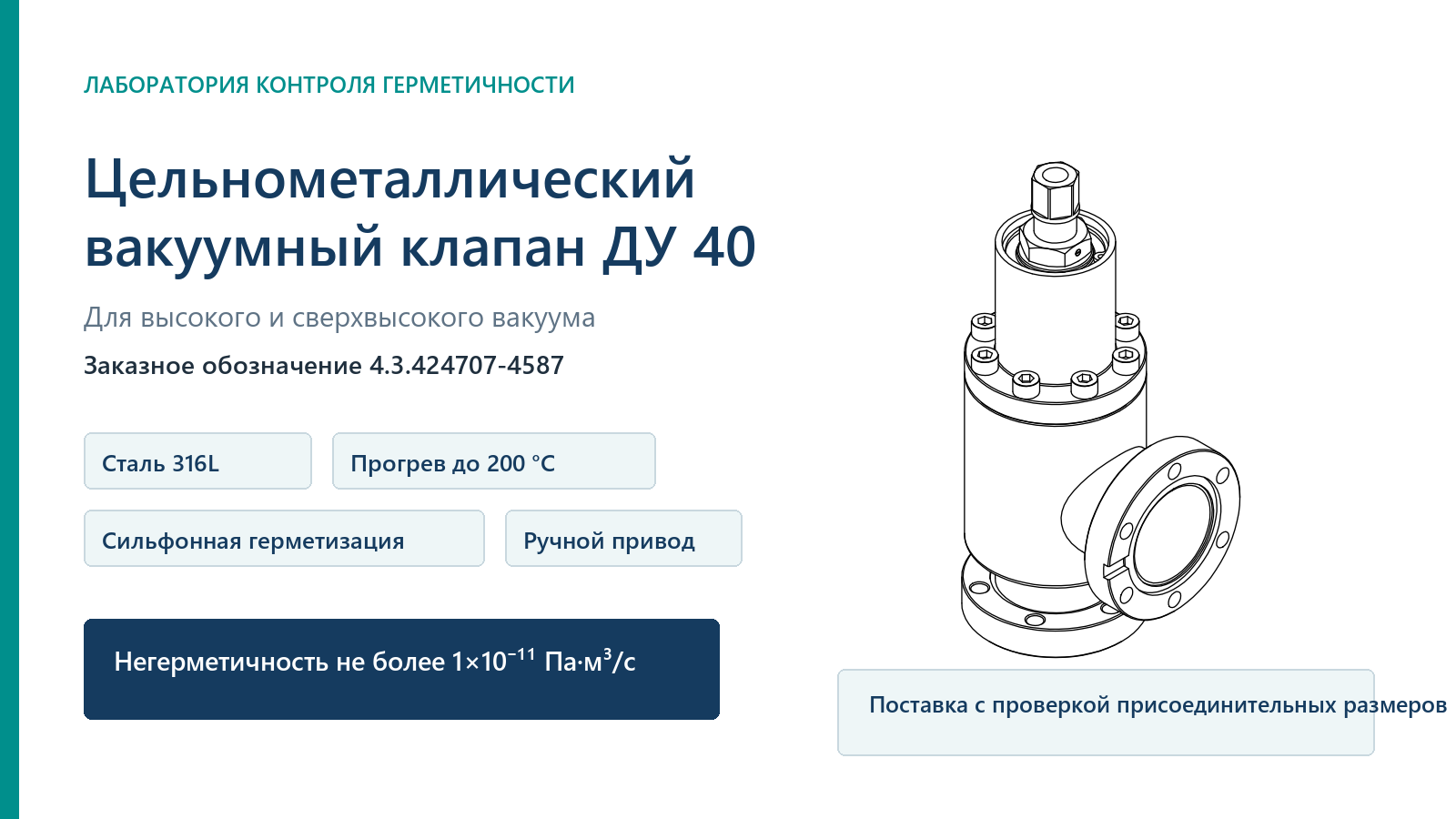

Цельнометаллический угловой вакуумный клапан ДУ 40 предназначен для отсечения участков высоковакуумных и сверхвысоковакуумных систем, где эластомерные уплотнения ограничивают чистоту, допустимый прогрев или стойкость оборудования. Лаборатория контроля герметичности LeakLab организует подбор, проверку присоединительных размеров и поставку исполнения 4.3.424707-4587 без публикации стоимости.
Назначение и конструкция
Угловая схема меняет направление потока на 90 градусов и позволяет компактно включить клапан между камерой, трубопроводом и откачным оборудованием. Запирающий узел отделяет вакуумные объёмы, а сильфон герметизирует подвижный шток без скользящего эластомерного уплотнения.
Цельнометаллическое исполнение особенно важно при повышенном прогреве, требованиях к низкому газовыделению и работе в условиях, где полимерные материалы нежелательны. Ручной привод упрощает применение в исследовательских и технологических установках, не требующих дистанционного переключения.
Ключевые особенности
- металлическое уплотнение затвора;
- сильфонная герметизация штока;
- нержавеющая сталь 316L;
- ручной привод;
- монтаж в любом положении;
- работа от сверхвысокого вакуума до избыточного давления 2 бар.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | цельнометаллический угловой высоковакуумный клапан |
| Заказное обозначение | 4.3.424707-4587 |
| Условный проход | ДУ 40 |
| Присоединение | обозначение на чертеже производителя - CF35; в заявках также встречается обозначение CF35/CF40, поэтому требуется размерная проверка |
| Рабочее давление | от сверхвысокого вакуума до 2 бар |
| Материалы | корпус и металлическое уплотнение - нержавеющая сталь 316L |
| Герметизация штока | сильфонная |
| Привод | ручной |
| Монтажное положение | любое |
| Допустимый прогрев | до 200 °C |
| Негерметичность корпуса | не более 1,0×10⁻¹¹ Па·м³/с |
| Негерметичность затвора | не более 1,0×10⁻¹¹ Па·м³/с |
| Стойкость клапана и привода к излучению | 1,0×10⁸ Гр, согласно данным чертежа производителя |
| Основные габариты | высота 196,5 мм; длина по виду сверху 98 мм; наружный диаметр фланца 70 мм |
Значения приведены для исполнения 4.3.424707-4587. Применимость параметров к конкретной установке подтверждается при согласовании заказа.

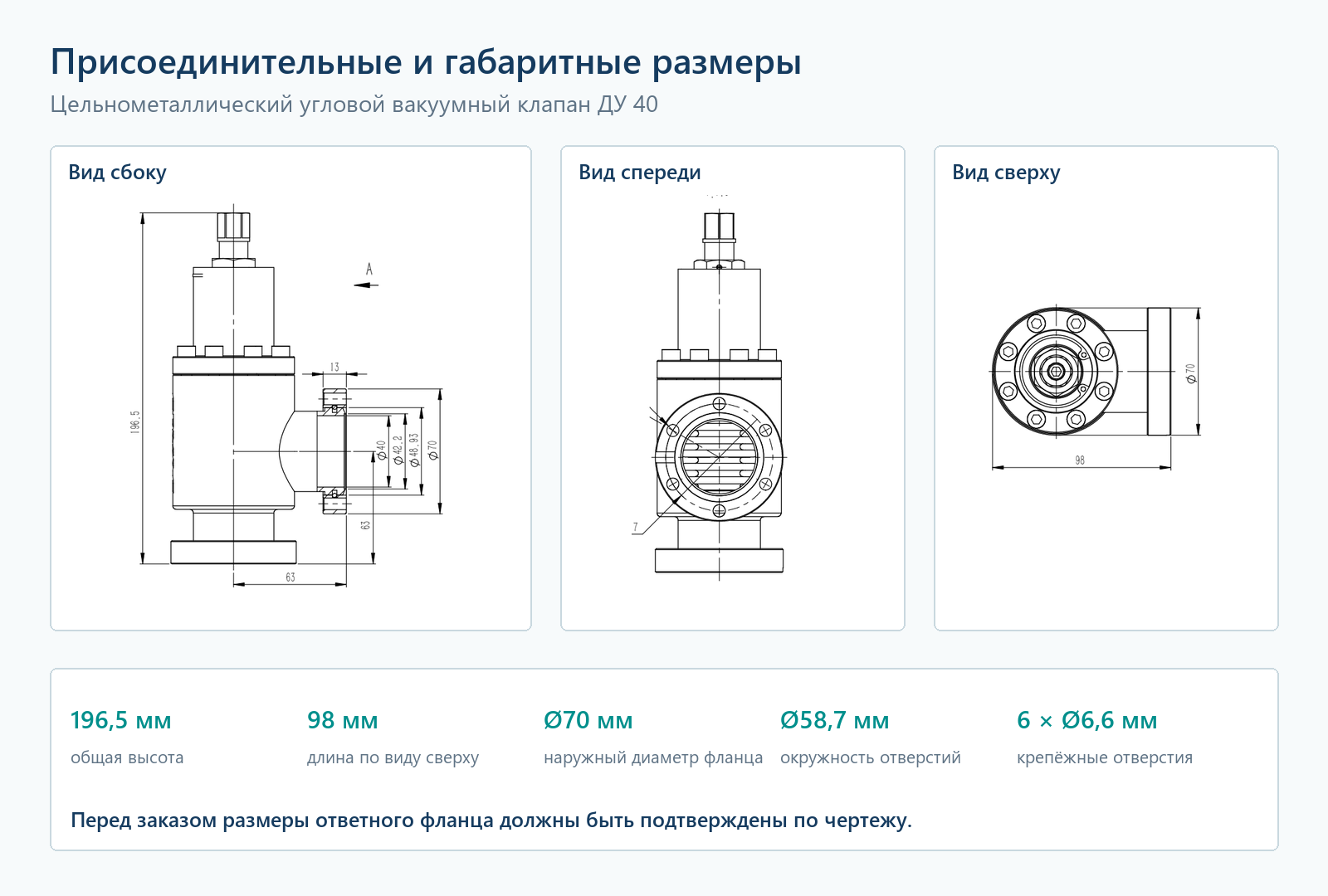

Чертёж и проверка ответного фланца
Номинальное обозначение фланца недостаточно для безошибочного заказа. В технической документации используется обозначение CF35, тогда как в заявках может встречаться запись CF35/CF40. До запуска поставки необходимо сравнить реальную ответную деталь с контрольными размерами.
Рабочая схема подготовлена по исходному габаритному чертежу; размеры указаны в миллиметрах.
Области применения
Вакуумные технологические установки
Клапан может применяться для разделения камеры и откачной магистрали, отсечения высоковакуумного насоса, проведения регламентных операций и сохранения вакуума в изолируемом объёме.
Исследовательское оборудование
Цельнометаллическое уплотнение подходит для установок, где значимы чистота вакуумной среды, возможность прогрева и снижение фонового газовыделения.
Электронная и приборостроительная промышленность
Исполнение может использоваться в установках нанесения покрытий, вакуумной термообработки, испытаний электронных узлов и технологических стендах при подтверждении совместимости материалов и размеров.
Установки контроля герметичности
Клапан позволяет изолировать участки вакуумного тракта при откачке, измерении фона, настройке течеискателя и локализации негерметичности.
Что проверить перед заказом
Параметры среды
Рабочий газ, чистота, давление, температура, допустимое газовыделение и режим прогрева.
Присоединение
Размеры ответного фланца, число и диаметр отверстий, расположение клапана и доступ к ручному приводу.
Критерий герметичности
Допустимая негерметичность корпуса и затвора, метод приёмочного контроля и форма протокола.
Для точного подбора желательно приложить фотографию шильдика заменяемого клапана, чертёж узла, снимок ответного фланца и сведения о рабочем режиме. Это сокращает согласование и предотвращает заказ несовместимого исполнения.

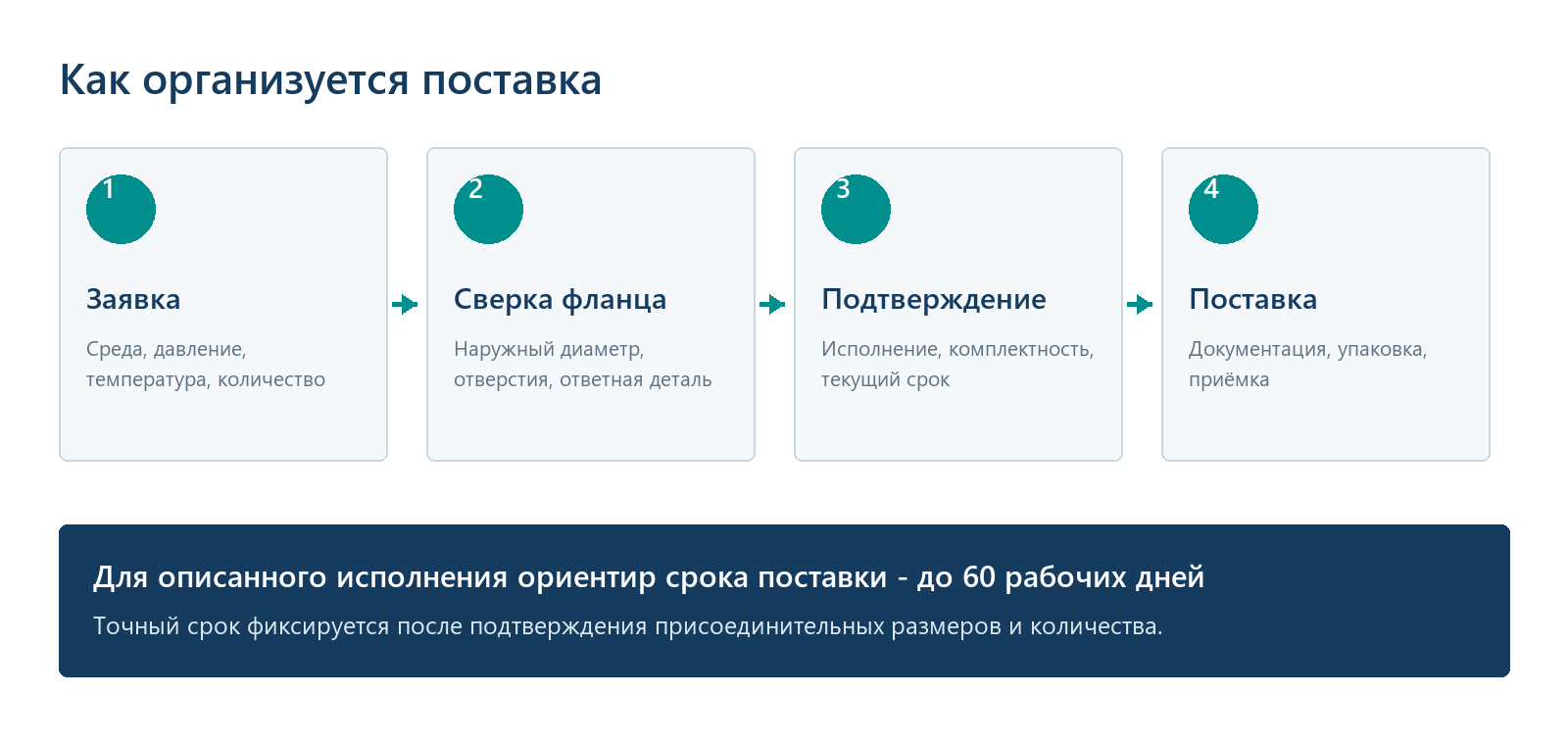

Поставка и комплектность
Лаборатория контроля герметичности LeakLab принимает заявки на единичные клапаны и партии, выполняет техническую проверку исходных данных и согласовывает поставку исполнения 4.3.424707-4587. Стоимость в публикации намеренно не указывается: она зависит от количества, логистики и действующих условий поставщика.
Для описанного исполнения ориентир срока поставки составляет до 60 рабочих дней после подтверждения присоединительных размеров и согласования заказа. Текущий срок для каждой партии фиксируется в спецификации. В комплект поставки входят клапан, техническая документация на партию и защитная упаковка.
Входной контроль и проверка герметичности
- Проверить маркировку, комплектность и отсутствие транспортных повреждений.
- Сверить присоединительные размеры и состояние уплотняющих поверхностей.
- Установить клапан с соблюдением требований к чистоте вакуумного тракта.
- Провести контроль герметичности корпуса и затвора методом, соответствующим заданному порогу.
- Проверить плавность ручного привода и повторяемость закрытия без превышения допустимого усилия.
Частые вопросы
Почему перед заказом требуется сверка размеров?
Обозначения CF35 и CF40 могут использоваться неодинаково. Размерная сверка по реальному фланцу исключает несовместимость при монтаже.
Можно ли устанавливать клапан в произвольном положении?
Для исполнения 4.3.424707-4587 в исходной документации указано любое монтажное положение. При проектировании также учитывают доступ к ручному приводу и нагрузку от трубопровода.
Для чего нужна сильфонная герметизация штока?
Сильфон отделяет подвижный шток от вакуумного объёма и позволяет отказаться от скользящего эластомерного уплотнения штока.
Можно ли узнать стоимость?
Да. Для расчёта требуется количество, адрес поставки, присоединительный чертёж и требования к приёмке. Цена предоставляется в индивидуальном предложении и на сайте не публикуется.
Запросить подбор и поставку
Направьте количество клапанов, чертёж ответного фланца и условия эксплуатации специалистам лаборатории контроля герметичности LeakLab. Мы проверим исполнение, уточним актуальный срок и подготовим предложение без риска ошибки в присоединительных размерах.
