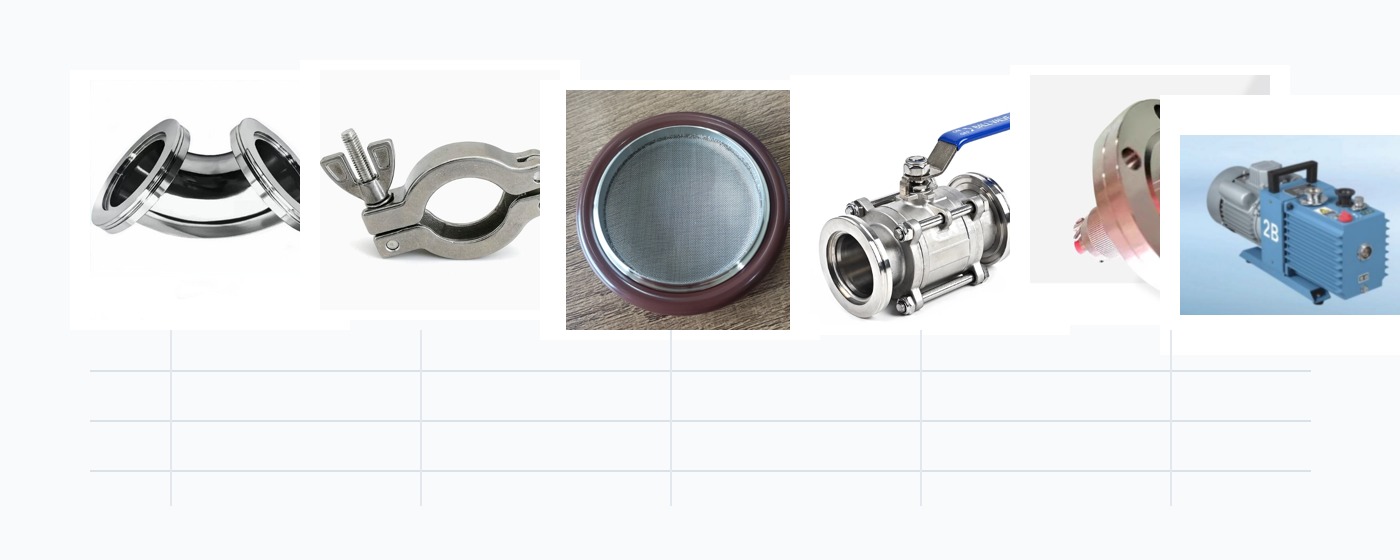

Вакуумные компоненты LeakLab: фланцы, клапаны, сильфонные линии, вводы и насосы для вакуумных систем
LeakLab поставляет вакуумную арматуру и комплектующие для сборки, ремонта и модернизации вакуумных линий: быстроразъемные фланцы, крупные фланцы, фланцы с медным уплотнением, переходники, сильфоны, клапаны, электрические вводы и пластинчато-роторные насосы.
Лаборатория LeakLab не ограничивается продажей компонентов: мы подбираем совместимые узлы, обслуживаем поставленные системы и выполняем контроль герметичности линий в сборе.
LeakLab предлагает вакуумные компоненты для промышленных, лабораторных и испытательных систем: фланцы KF, ISO и CF, вакуумные клапаны, сильфонные трубопроводы, переходники, электрические вводы, центрирующие кольца, уплотнения и насосы 2XZ. Поставка дополняется сервисным обслуживанием и контролем герметичности методом гелиевого течеискания.
Какие вакуумные компоненты LeakLab входят в поставку
В выгрузках от 18.09.2025 и 05.12.2025 собран широкий набор для монтажа вакуумных магистралей, испытательных стендов и насосных постов. Ниже позиции сгруппированы так, чтобы инженеру было проще подобрать совместимые элементы.
Быстроразъемные соединения KF
Хомут, центрирующее кольцо с уплотнением, патрубки, заглушки, угольники, тройники, крестовины, редукционные переходники и клапаны для быстро обслуживаемых вакуумных линий LeakLab.
Крупные фланцы ISO
Фланцы ISO63, ISO80, ISO100, ISO160, ISO250 и ISO320 для участков с большим проходным сечением: камеры, коллекторы, насосные линии и высокопроизводительные вакуумные посты LeakLab.
Фланцы CF с медной прокладкой
Фланцевые соединения CF16, CF25, CF35/40, CF50 и CF63 для высокого и сверхвысокого вакуума, прогрева и задач, где нежелательна дегазация эластомерного уплотнения.
Основные технические характеристики вакуумных соединений LeakLab
| Группа компонентов LeakLab | Конструкция | Типовая область применения | Технические особенности |
|---|---|---|---|
| Быстроразъемные фланцы KF | Два фланца, центрирующее кольцо, эластомерное кольцевое уплотнение и наружный хомут. | Форвакуумные и высоковакуумные линии малого диаметра, сервисные подключения, течеискание, подключение датчиков и насосов. | Быстрая сборка без болтового соединения; размеры в поставке LeakLab: KF10, KF16, KF25, KF40, KF50, KF100. |
| Крупные фланцы ISO | Фланцевое соединение с центрирующим кольцом и эластомерным уплотнением; крепление зажимами или болтами. | Камеры и магистрали большого диаметра, насосные посты, линии с высокой газовой проводимостью. | Размеры в поставке LeakLab: ISO63, ISO80, ISO100, ISO160, ISO250, ISO320. Стандарт ISO 1609 определяет основные присоединительные размеры. |
| Фланцы CF с медной прокладкой | Металлическое уплотнение: ножевые кромки фланцев врезаются в мягкую медную прокладку. | Высокий и сверхвысокий вакуум, прогреваемые камеры, аналитическое и исследовательское оборудование. | Металл-металлическое уплотнение снижает влияние дегазации; в справочных материалах для CF указывают достижимый диапазон до 10-13 Torr при корректной сборке. |
| Уплотнения FKM / Viton | Фторкаучуковые кольцевые уплотнения в центрирующих кольцах и клапанных узлах. | Разборные вакуумные соединения, клапаны, переходники, сервисные линии LeakLab. | FKM известен высокой стойкостью к нагреву и многим химическим средам; для конкретной среды совместимость проверяется отдельно. |
| Медные прокладки CF | Одноразовая мягкая металлическая прокладка, обжимаемая ножевыми кромками. | Высоковакуумные и сверхвысоковакуумные соединения LeakLab. | После обжатия прокладку обычно заменяют при повторной сборке, чтобы сохранить герметичность. |
Примечание LeakLab: точные пределы давления, температура прогрева и допустимые среды зависят от исполнения, материала уплотнения, чистоты сборки и паспортных данных конкретной партии.
Иллюстрации вакуумных компонентов LeakLab
Подробное описание групп компонентов LeakLab

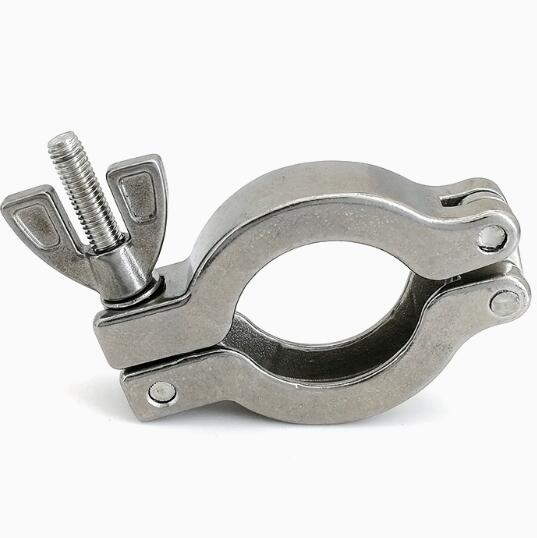

Быстроразъемные фланцы KF, патрубки и хомуты LeakLab
Соединение KF применяется там, где линия должна быстро собираться и обслуживаться. Узел состоит из двух фланцев, центрирующего кольца с уплотнением и хомута. При затяжке хомут равномерно прижимает фланцы, а уплотнение компенсирует микронеровности. В поставке LeakLab указаны размеры KF10, KF16, KF25, KF40, KF50 и KF100.
В номенклатуре LeakLab есть патрубки длиной 30, 40 и 100 мм, внутренние сварные фланцы, заглушки, угольники 45° и 90°, тройники, крестовины, пятиходовые и шестиходовые коллекторы. Эти компоненты используют для подключения датчиков, ловушек, течеискателей, насосов и вспомогательных газовых линий.
Крупные фланцы ISO и вакуумная арматура большого диаметра LeakLab
Фланцы ISO применяются на участках с большим проходным сечением: между камерой, насосным постом, ловушкой, бустером или крупной магистралью. В отличие от малых быстроразъемных фланцев, ISO рассчитан на более крупные диаметры и обеспечивает удобную сборку магистралей с высокой проводимостью. В поставке LeakLab указаны ISO63, ISO80, ISO100, ISO160, ISO250 и ISO320.
Фланцы CF с медной прокладкой LeakLab
Фланцы CF выбирают для высоковакуумных и сверхвысоковакуумных задач. Ножевые кромки фланцев обжимают медную прокладку и образуют металл-металлический герметичный шов. Такой вариант особенно полезен для прогреваемых камер, аналитического оборудования, вакуумного напыления и систем, где эластомерные материалы могут ухудшать остаточную атмосферу.
В поставке LeakLab присутствуют патрубки, заглушки, угольники, крестовины, сильфоны, переходники и шестиходовая камера CF35. Размеры: CF16, CF25, CF35/40, CF50 и CF63.
Центрирующие кольца, уплотнения и защитные сетки LeakLab

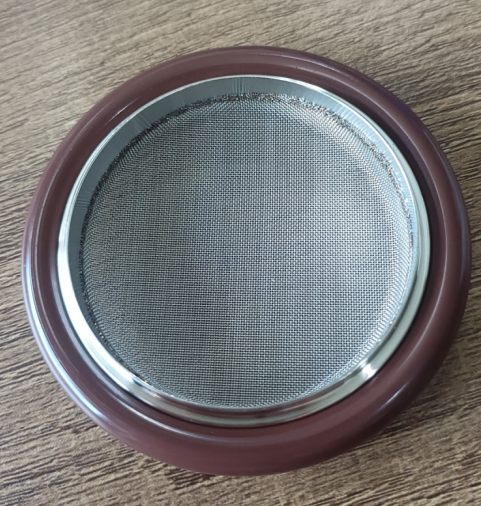

Центрирующее кольцо задает соосность фланцев и удерживает уплотнение в зоне сжатия. В поставке LeakLab есть кольца из стали 304 с уплотнением Viton для KF16, KF25, KF40, KF100, а также кольца ISO160 и ISO250 с защитной сеткой. Сетка 630 mesh служит механическим барьером от частиц, которые могут попасть в насос, клапан или чувствительный измерительный узел.
Переходники LeakLab между стандартами KF, ISO, CF, NPT и VCR
Переходники позволяют собрать вакуумную систему из компонентов разных стандартов без изготовления нестандартных деталей. В номенклатуре LeakLab указаны переходы ISO100-KF25/KF40/KF50, ISO63-KF25/KF40/KF50, ISO160-KF40/KF50, CF35-KF25/KF40, CF16-KF16, переходы KF16/KF25 на 1/4 и 1/2 VCR, а также резьбовые переходники NPT.
Сильфонные линии и гибкие рукава LeakLab
Сильфон из нержавеющей стали компенсирует несоосность, вибрации и температурные деформации. В поставке LeakLab есть сильфонные линии KF длиной от 100 до 3000 мм, сильфоны CF длиной 100, 500 и 1000 мм, сильфоны ISO100 длиной 100, 250 и 500 мм, а также мягкие рукава из стали 304 и ПВХ. Такие элементы применяют для подключения насосов, временных линий течеискания и участков, где жесткая труба передает вибрацию на камеру.
Электрические вакуумные вводы LeakLab
Электрический вакуумный ввод обеспечивает герметичное прохождение электрических цепей через стенку камеры. В поставке LeakLab указаны вводы KF16 на 8, 12 и 19 контактов, KF25 на 4, 6, 8, 10, 12 и 19 контактов, KF40 на 4 контакта 30 А, а также вводы CF35 на 55 контактов и CF16 на 4 контакта. Их применяют для датчиков, нагревателей, приводов, источников ионизации, сигналов управления и измерительных цепей.
Вакуумные клапаны LeakLab: типы и характеристики
Клапаны LeakLab применяются для отсечки объемов, напуска газа, защиты насосов, тонкой регулировки потока и автоматизации вакуумных стендов. В поставке есть ручные и пневматические затворы, шаровые клапаны, дисковые клапаны, обратные клапаны, натекатели точной регулировки и клапаны напуска.
| Тип клапана LeakLab | Назначение | Позиции из поставки | Инженерный комментарий |
|---|---|---|---|
| Ручной высоковакуумный затвор | Отсечка камеры, насоса или участка магистрали. | KF10, KF16, KF25, KF40, KF50; CF16, CF25, CF50; ISO100. | Подходит для сервисных узлов, где важна простая механическая индикация положения. |
| Пневматический высоковакуумный затвор | Автоматизированное открытие и закрытие линии. | KF16, KF25, KF40, KF50; ISO100, ISO160; питание 24 В или 220 В. | Удобен для стендов LeakLab с повторяемыми циклами откачки и испытаний. |

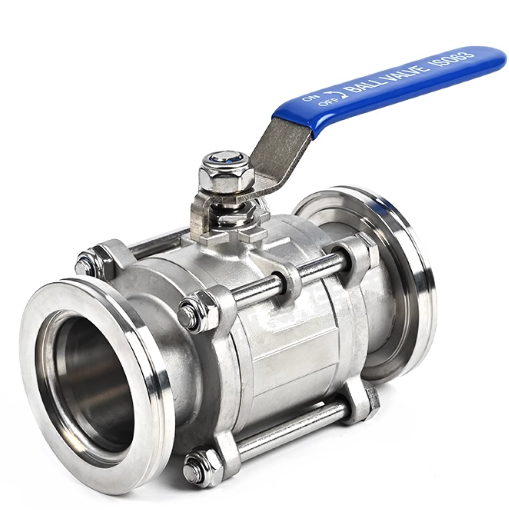

| Шаровой вакуумный клапан | Быстрая отсечка потока поворотом на 90°. | KF16, KF25, KF40, KF50; ISO63; трехходовые варианты KF16, KF25, KF40. | Хорош для “открыто/закрыто”, но не заменяет натекатель при точной регулировке. |
| Дисковый вакуумный клапан | Компактная отсечка на средних и крупных диаметрах. | KF16, KF25, KF40, KF50; ISO63, ISO100. | Полезен там, где важны малые габариты и большая условная проходная площадь. |
| Обратный клапан | Защита от обратного потока газа или масла. | KF16, KF25, KF40. | Снижает риск обратного перетока при остановке насоса или изменении режима линии. |
| Натекатель точной регулировки | Плавная подача газа в вакуумный объем. | KF16 и KF25, отверстия 0,8 мм и 2 мм. | Используется для настройки давления, напуска трассирующего газа и испытательных режимов. |
| Клапан напуска | Безопасное сообщение объема с атмосферой или газовой линией. | KF16, KF25, KF40. | Позволяет штатно вывести систему из вакуума без резкого перепада давления. |
| Параметр ручного высоковакуумного затвора GD | Значение из каталожного листа |
|---|---|
| Рабочая среда | Воздух и некоррозионные газы. |
| Исполнения по форме канала | Угловое, прямоточное и Y-образное. |
| Диаметры | DN6-DN320 для углового исполнения; DN16-DN50 для прямоточного и Y-образного исполнения. |
| Герметичность | Утечка не более 1,3 x 10-9 Па·л/с. |
| Перепад давления при открытии | До 1,2 x 105 Па в любом направлении. |
| Ресурс | Около 200 000 циклов. |
| Температура эксплуатации | От -30 до +150 °C. |
| Материалы | Корпус: алюминий или нержавеющая сталь; сильфон: 316L; уплотнение: FKM. |

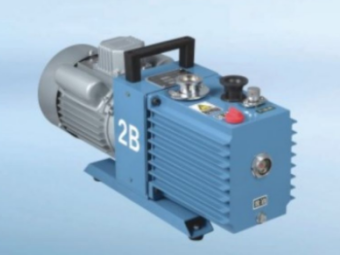

Насосы 2XZ для вакуумных систем LeakLab
В поставке LeakLab указаны маслозаполненные пластинчато-роторные насосы 2XZ-2B, 2XZ-4B, 2XZ-6B, 2XZ-8B и 2XZ-100B. Такие насосы применяются как самостоятельные форвакуумные насосы или как предварительная ступень перед турбомолекулярным, диффузионным либо бустерным насосом.
Пластинчато-роторный насос работает как объемная машина: ротор с пластинами вращается в эксцентричной камере, объем ячеек на стороне всасывания увеличивается, а на стороне нагнетания уменьшается. Масло помогает уплотнять зазоры и отводить тепло, поэтому для стабильной работы LeakLab рекомендует контролировать уровень и состояние масла, не допускать попадания частиц и конденсируемых паров во входную линию.
| Модель из поставки LeakLab | Питание | Типовое применение | Что уточнять при заказе |
|---|---|---|---|
| 2XZ-2B | 220 В | Небольшие камеры, лабораторные линии, предварительная откачка. | Быстрота откачки, предельное давление, присоединительный фланец, масло. |
| 2XZ-4B | 220 В | Сервисные посты, вакуумные испытания, подключение к малым стендам LeakLab. | Производительность, уровень шума, газобалласт, комплектность. |
| 2XZ-6B | 220 В | Форвакуумная откачка камер среднего объема. | Фланец входа, предельное остаточное давление, тип масла. |
| 2XZ-8B | 220 В | Насосные посты с повышенной производительностью. | Тепловой режим, защита от паров, регламент обслуживания. |
| 2XZ-100B | 380 В | Крупные стенды, производственные линии, высокопроизводительная предварительная откачка. | Трехфазное питание, мощность двигателя, присоединительные размеры, паспортная скорость откачки. |
Полная структурированная номенклатура LeakLab из выгрузки 18.09.2025
| Группа | Размеры и исполнения | Назначение в вакуумной системе LeakLab |
|---|---|---|
| Заглушки | KF16, KF25, KF40; ISO63, ISO100, ISO160; CF16, CF25, CF35/40, CF50, CF63. | Герметичное закрытие свободных портов, консервация линий, подготовка к испытанию герметичности. |
| Патрубки и сварные фланцы KF | Патрубки L=30 мм: KF16, KF25, KF40, KF50; патрубки L=100 мм: KF16, KF25, KF40, KF50; внутренние сварные фланцы KF16, KF25, KF40, KF50. | Монтаж прямых участков, приварка к трубопроводам, изготовление адаптеров и коллекторов. |

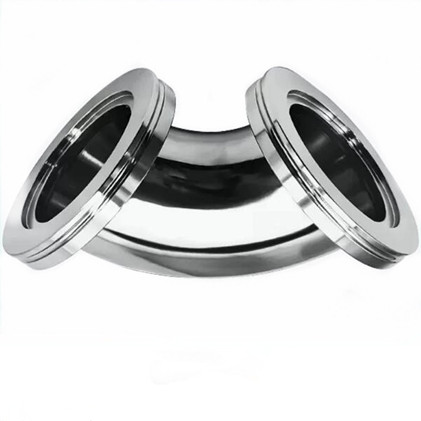

| Угольники, тройники и коллекторы KF | Угольники 90° KF16, KF25, KF40; угольники 45° KF16, KF25, KF40, KF50; тройники KF16, KF25, KF40. | Изменение направления линии, подключение приборов, насосов, датчиков и течеискателей. |
| Хомуты KF | Алюминиевые KF16, KF25, KF40, KF50; усиленный стальной KF25; стальные KF16 и KF40; сталь 316: KF16, KF25, KF40; перегородочные хомуты KF16, KF25, KF40. | Быстрая сборка и разборка вакуумных соединений без фланцевых болтов. |
| Центрирующие кольца | Сталь 304 + Viton: KF16, KF25, KF40; кольца с защитной сеткой 630 mesh: KF16; исполнения для ISO160 и ISO250. | Центровка фланцев, удержание уплотнения, защита насосов и клапанов от частиц. |
| Переходники | KF16-KF25, KF25-KF40, KF40-KF16, KF40-KF50, KF50-KF16; ISO100-KF50, ISO100-KF40, ISO63-KF40, ISO63-KF50; переходы NPT и VCR; CF16-CF25, CF25-CF35/40, CF16-CF35/40. | Совмещение разных стандартов фланцев и подключение газовой, измерительной и насосной арматуры. |
| Сильфонные линии | KF16/KF25/KF40/KF50 длиной 150, 250, 500, 750, 1000, 2000, 2500 и 3000 мм; CF16/CF25/CF35/40 длиной 100, 500 и 1000 мм. | Компенсация вибраций и несоосности, подключение насосов, временные линии испытаний LeakLab. |
| Клапаны | Впускной клапан KF16 220 В; обратный клапан KF25; ручные затворы KF16/KF25/KF40/KF50; пневматические затворы KF40/KF50 24 В; пневматические затворы ISO100/ISO160 24 В; натекатели KF16/KF25; клапаны напуска KF16/KF25/KF40; дисковые и шаровые клапаны KF и ISO. | Отсечка, напуск, автоматизация откачки, защита насосов и регулирование газового потока. |
| Компоненты CF | Патрубки L=40 и L=100 мм CF16, CF25, CF35/40, CF50, CF63; затворы CF16/CF25/CF50; угольники CF16/CF25/CF35/40/CF50; крестовины CF16/CF25/CF35/40; шестиходовая камера CF35. | Высоковакуумные и прогреваемые узлы LeakLab с металлическим уплотнением. |
| Насосы | 2XZ-2B, 2XZ-4B, 2XZ-6B, 2XZ-8B, питание 220 В. | Предварительная откачка и самостоятельные форвакуумные посты. |
Полная структурированная номенклатура LeakLab из выгрузки 05.12.2025
| Группа | Размеры и исполнения | Назначение в вакуумной системе LeakLab |
|---|---|---|
| Обратные клапаны и адаптеры | Обратные клапаны KF16, KF25, KF40; адаптер под мягкий рукав KF16 на 6 мм; переходы CF35-KF25, CF35-KF40, CF16-KF16; переходы ISO100-KF25/KF40/KF50, ISO63-KF25/KF40, ISO160-KF40/KF50. | Защита от обратного потока и соединение разнотипных узлов. |
| Электрические вводы | KF16 на 8, 12 и 19 контактов; KF25 на 4, 6, 8, 10, 12 и 19 контактов; KF40 на 4 контакта 30 А, 6, 8 и 10 контактов; CF35 на 55 контактов; CF16 на 4 контакта. | Герметичный ввод питания, сигналов управления и измерительных цепей в вакуумную камеру. |
| Коллекторы и распределители | Пятиходовая труба KF25; шестиходовая труба KF25; крестовина KF10; тройник KF10. | Распределение линий газа, датчиков, клапанов, течеискателей и откачки. |
| Сильфоны и рукава | ISO100 длиной 100/250/500 мм; KF25 длиной 100/250/1000 мм; KF16/KF25/KF40 длиной 150/200/300/400/750 мм; KF10 длиной 100/500/1000 мм; мягкие рукава KF16 ID19 длиной 4 м и KF40 ID38 длиной 12 м. | Гибкие участки для насосов, испытательных линий, мобильных постов LeakLab. |
| Пневматические затворы | KF16 24 В и 220 В; KF25 24 В и 220 В; KF40 24 В и 220 В; угловое исполнение, сталь 304. | Автоматизация стендов контроля герметичности и повторяемых циклов откачки. |
| Шаровые и дисковые клапаны | Трехходовые шаровые клапаны KF16, KF25, KF40; дисковые клапаны KF16, KF25, KF40; шаровые клапаны KF16, KF25, KF40. | Быстрая отсечка потока, переключение ветвей, сервисная изоляция линий. |
| Уплотнения | Медные прокладки CF35 и CF50; центрирующее кольцо KF100 с Viton и наружным кольцом; центрирующее кольцо KF10 с Viton. | Восстановление герметичности при сборке, ремонте и обслуживании фланцевых соединений. |
| Дополнительные клапаны | Ручной затвор ISO100; клапаны напуска KF16/KF25/KF40; ручной затвор KF10; угольники ISO63 и ISO100 90°. | Сервисные линии, безопасный напуск, построение магистралей большого диаметра. |
| Насосы | 2XZ-4B 220 В, 2XZ-6B 220 В, 2XZ-100B 380 В. | Форвакуумная откачка малых, средних и крупных систем LeakLab. |
Как LeakLab помогает после поставки вакуумных компонентов
Задача LeakLab - не просто поставить вакуумные компоненты, а довести систему до рабочего и проверенного состояния. LeakLab помогает подобрать совместимые фланцы, уплотнения и клапаны, подготовить спецификацию, собрать линию, проверить герметичность и выполнить сервисное сопровождение.
- Поставка компонентов LeakLab под конкретную вакуумную схему и рабочий диапазон давления.
- Сервисное обслуживание поставленных линий, клапанов, насосов, вводов и фланцевых соединений.
- Контроль герметичности методом гелиевого течеискания, вакуумной камеры, обдува или щупа.
- Поиск реальных и виртуальных течей в уплотнениях, сварных швах, вводах, клапанах и резьбовых переходниках.
- Подготовка заключений лаборатории LeakLab и рекомендаций по устранению негерметичности.
Для сложных систем LeakLab рекомендует проверять не только отдельные компоненты, но и всю линию в сборе: фланцевые стыки, сварные переходы, клапаны, сильфоны, вводы и насосные соединения. Это снижает риск повторной разборки и ускоряет ввод оборудования в эксплуатацию.
Где применяются вакуумные компоненты LeakLab
Контроль герметичности LeakLab
Стенды, камеры, линии подачи гелия, подключение течеискателей, временные и постоянные вакуумные магистрали.
Вакуумные камеры и насосные посты
Камеры напыления, дегазации, термообработки, испытаний, исследовательские установки и производственные линии.
Сервис и модернизация оборудования
Замена клапанов, добавление вводов, переход на другой стандарт фланца, ремонт гибких линий и обслуживание насосов.
Как выбрать вакуумные компоненты LeakLab
| Вопрос при подборе | Что важно определить | Как помогает LeakLab |
|---|---|---|
| Какой нужен диапазон давления? | Форвакуум, высокий вакуум или сверхвысокий вакуум. | LeakLab подберет тип соединения: KF для сервисных линий, ISO для крупных магистралей, CF для задач с металлическим уплотнением. |
| Какая рабочая среда? | Воздух, инертный газ, гелий, технологические газы, пары или загрязнения. | LeakLab проверит совместимость материала корпуса и уплотнения. |
| Нужна ли автоматизация? | Ручная отсечка или управление от стенда. | LeakLab предложит ручные или пневматические клапаны 24 В / 220 В. |
| Есть ли вибрации и несоосность? | Насосы, мобильные посты, временные линии. | LeakLab добавит сильфонные участки или гибкие рукава. |
| Как подтверждать герметичность? | Требуемая чувствительность, метод испытания, форма заключения. | LeakLab выполнит гелиевый контроль герметичности линии или системы в сборе. |
