Нить E047 анализатора 3G: подбор 114864S, диагностика и обслуживание ASM 310/340

Функция E047 в ячейке 3G

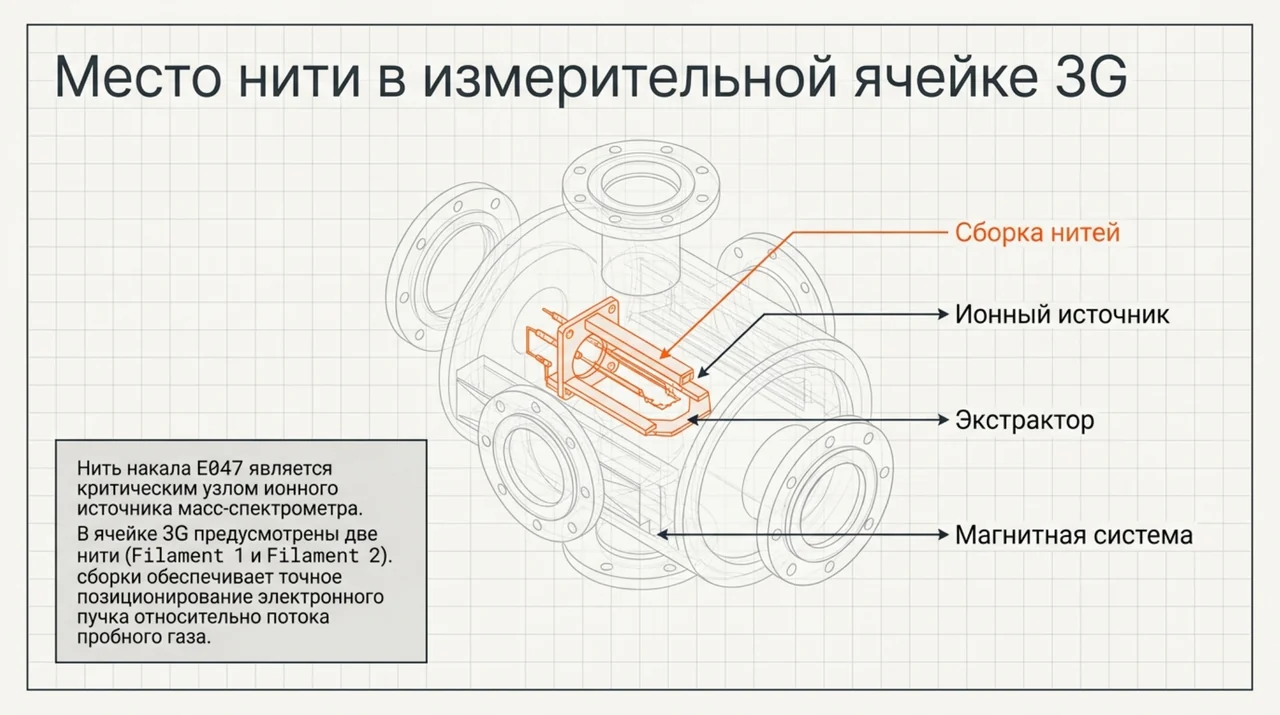

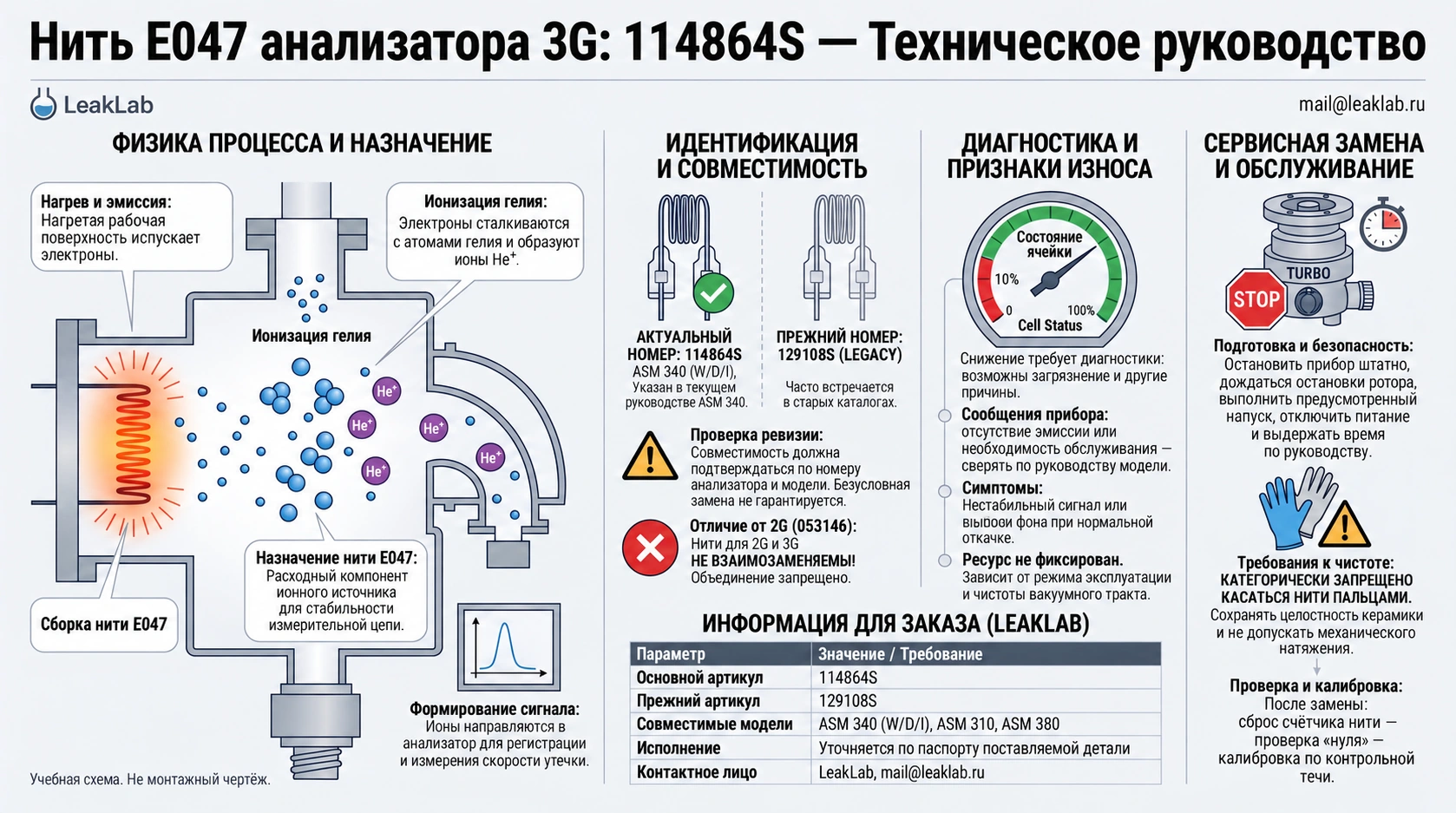

В масс-спектрометрическом течеискателе поток гелия сначала должен дать измеримый ионный сигнал. Нить накала входит в ионный источник: она испускает электроны, взаимодействующие с атомами газа. Электроды формируют условия извлечения заряженных частиц, а магнитная система выполняет разделение по отношению массы к заряду. Именно поэтому исправность одной нити нельзя рассматривать отдельно от состояния всей ячейки.

Сборка источника — не просто расходная проволока. Положение рабочей части, изоляторы и контакты определяют воспроизводимость геометрии и электрического режима. Для ячеек, предусматривающих выбор рабочей нити, переключение выполняют штатной командой прибора. Наличие второй нити может помочь локализовать дефект, но не устраняет загрязнение или недостаточный вакуум.

Как возникает сигнал и почему меняется эмиссия

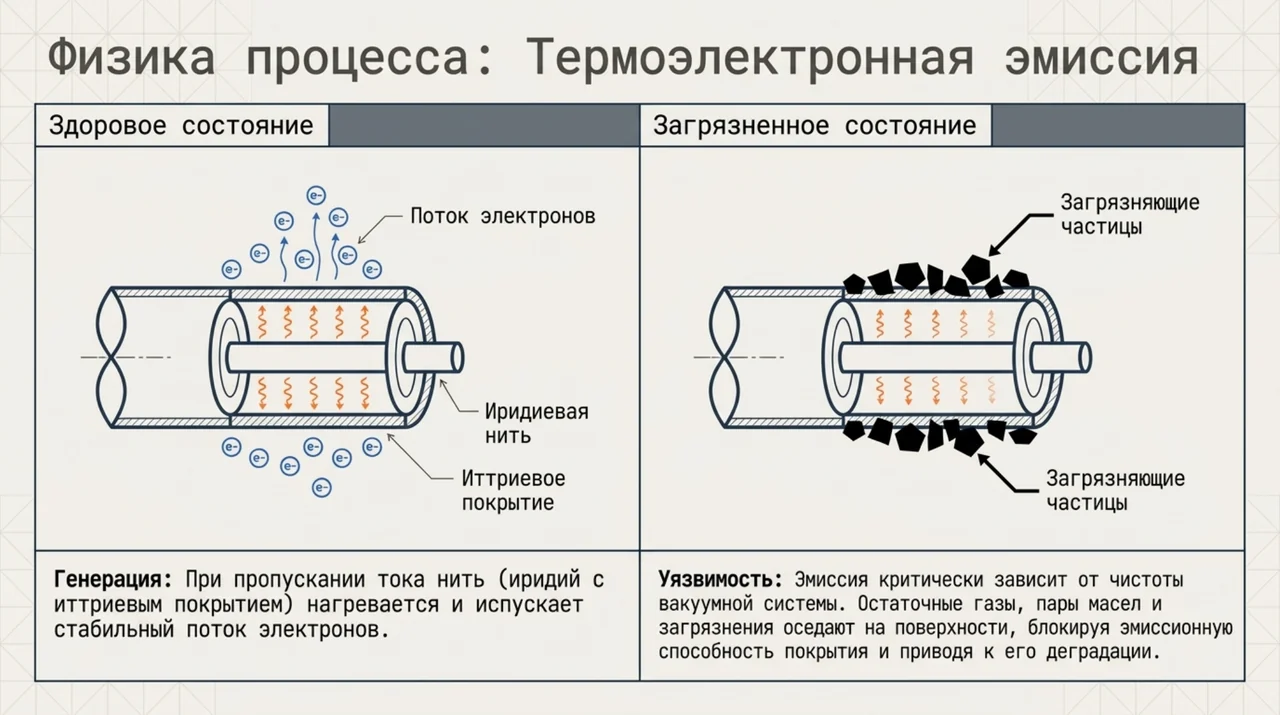

Нагрев эмитирующей поверхности обеспечивает выход электронов. При столкновении с атомом гелия возможна электронно-ударная ионизация: He + e⁻ → He⁺ + 2e⁻. Затем ионы проходят измерительный тракт. Степень загрязнения источника, остаточные газы и состояние рабочих поверхностей влияют на устойчивость этого процесса.

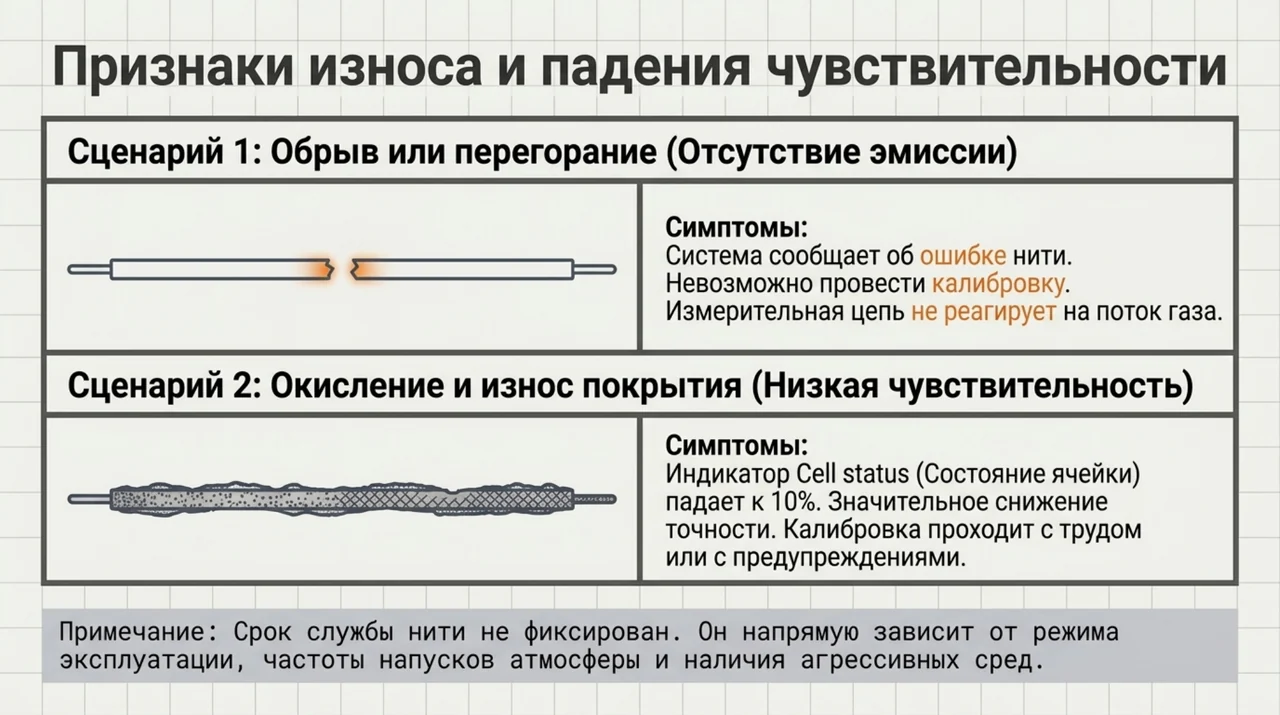

Потеря чувствительности не всегда означает механический обрыв. Эмиссия может ухудшаться вследствие загрязнения, повреждения поверхности, нарушения контакта или режима питания. Материал и покрытие конкретной поставляемой сборки следует сверять по её технической документации: схематическое изображение в обучающем материале не является спецификацией состава. Фиксированный срок службы в часах без условий эксплуатации для такой детали некорректен.

114864S, 129108S и граница между 2G и 3G

В перечне запасных частей руководства ASM 340 для позиции E047 приведён артикул 114864S. Номер 129108S встречается в прежних каталогах и диагностических документах. В коммерческом запросе полезно привести оба обозначения, но формулировать требование как подтверждённую замену для конкретной ревизии, а не как безусловную взаимозаменяемость всех деталей с этими номерами.

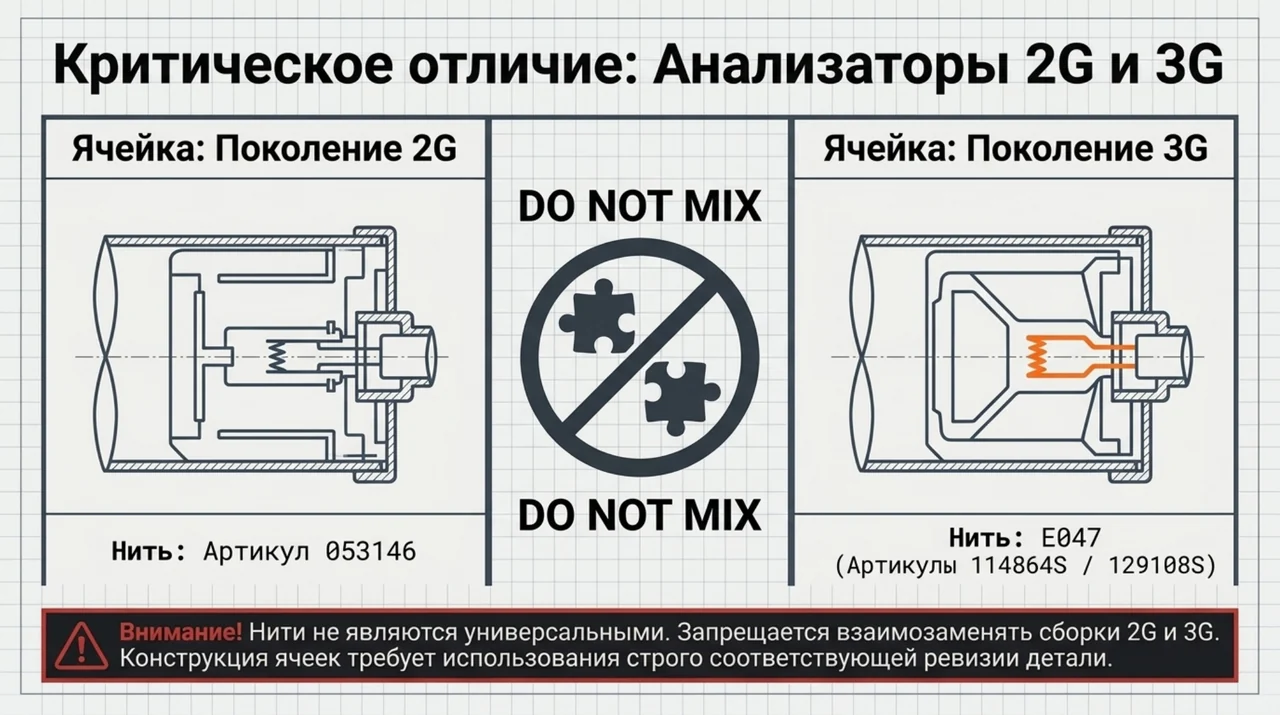

Нить 053146 относится к другому поколению анализатора. Совпадение общего назначения не подтверждает совместимость её крепления, контактов и геометрии с ячейкой 3G. Аналогично, элемент Пирани PI1 057972 измеряет давление по теплообмену с газом и не выполняет функцию источника электронов масс-спектрометра. Эти позиции должны оставаться отдельными строками закупочной спецификации.

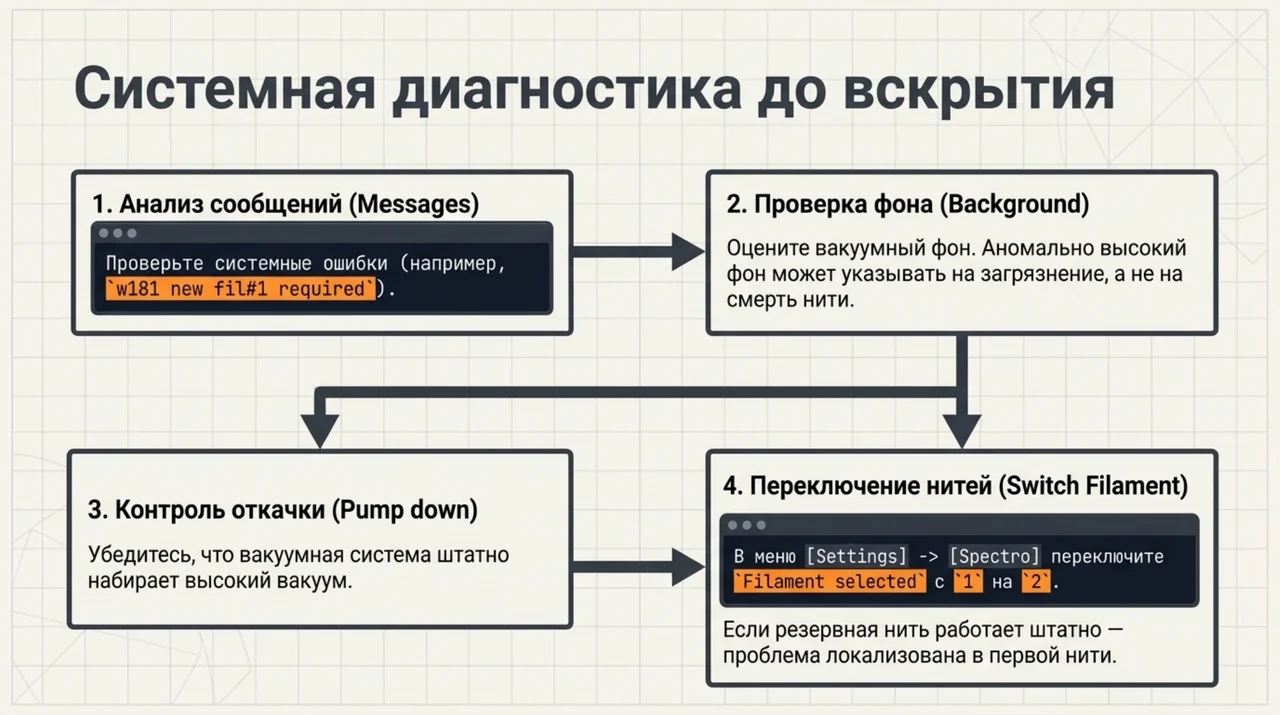

Диагностика до вскрытия прибора

Начните с записи сообщений системы, выбранной нити, режима испытаний и времени выхода на рабочие условия. Затем оцените откачку и фон. Если вакуумная система не достигает требуемого состояния, попытки объяснить всё неисправностью нити преждевременны: причиной могут быть внешняя негерметичность, клапаны, загрязнение, газовая нагрузка или насосная часть.

Если инструкция предусматривает переключение нитей, сравнение их поведения помогает локализовать неисправность. Работоспособность резервной нити при отказе основной — полезный диагностический признак, но окончательное решение учитывает сообщения, электрические проверки и состояние узла. При одинаковом поведении обеих нитей проверяют общие для них цепи и вакуумные условия. Сервисное вскрытие не должно быть первой реакцией на любой неудачный цикл калибровки.

Безопасная остановка и доступ к анализатору

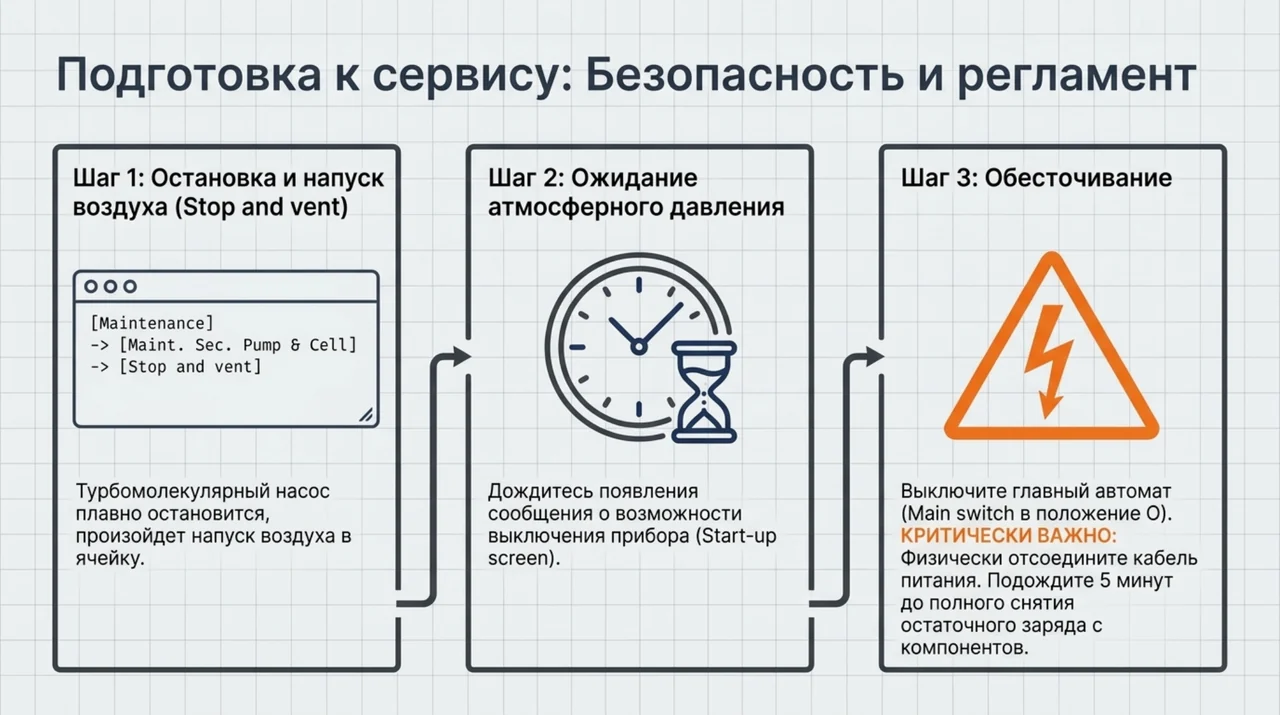

Сначала выполняют штатную остановку и предусмотренный руководством напуск. Необходимо дождаться остановки турбомолекулярного насоса, отключить питание и выдержать установленное изготовителем время перед доступом к электрическим узлам. Порядок действий, пункты меню и задержки зависят от исполнения прибора и редакции руководства.

Работы проводят в чистой зоне с сохранением идентификации крепежа и подключений. Для приборов, поступивших с загрязнённого производства, предварительно определяют характер веществ, находившихся в вакуумном тракте. Разборка без такой оценки может быть небезопасной для специалиста и привести к вторичному загрязнению. Иллюстрации показывают общий сервисный маршрут, а не разрешение работать с включённым прибором.

Монтаж: важнее геометрия, чем усилие

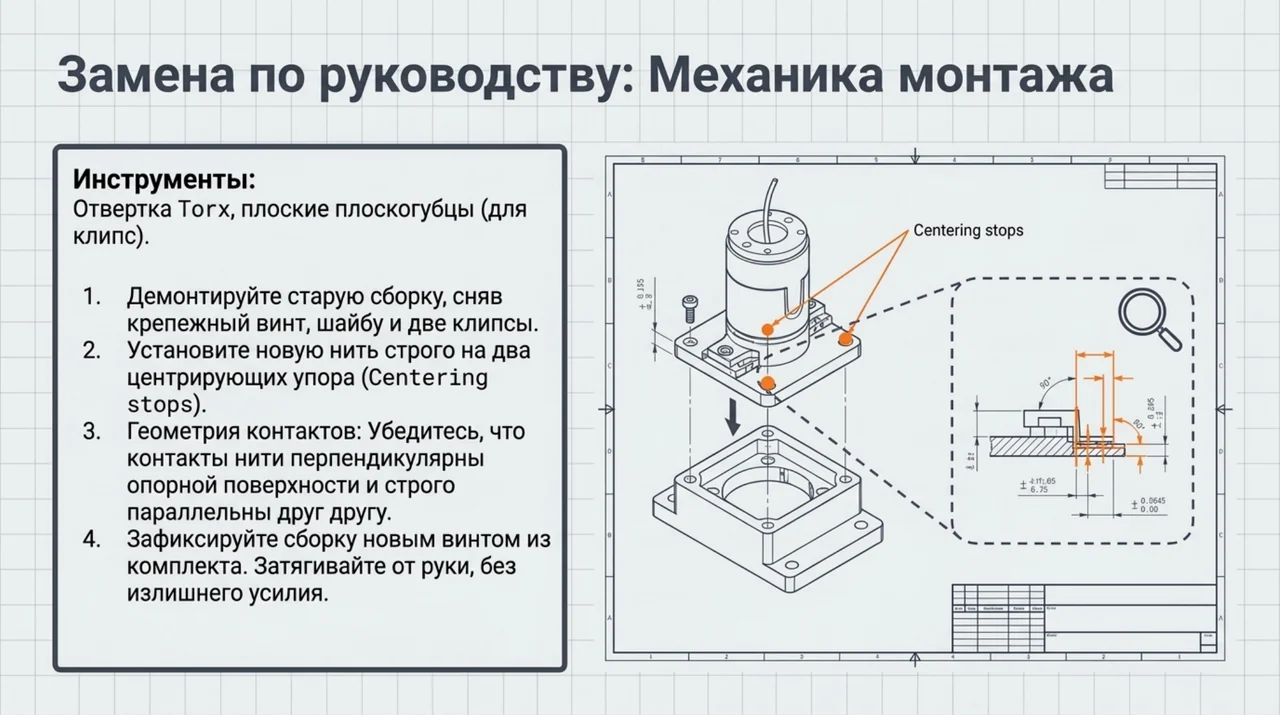

При замене используют сборку требуемого исполнения и порядок монтажа из руководства производителя. Рабочую нить нельзя деформировать, выводы нельзя натягивать, а хрупкие керамические элементы необходимо защищать от удара. Контактные и посадочные поверхности осматривают; электрические соединения восстанавливают без перекосов и случайного касания соседних частей.

Ориентироваться только на рисунок презентации при выборе крепежа или инструмента нельзя. Визуализация носит учебный характер; положение фиксаторов, клипс, винтов и контактов сверяют с реальным узлом и заводской инструкцией. Применение чрезмерного усилия, случайной смазки или неподтверждённого растворителя способно повредить сборку либо увеличить газовыделение после ремонта.

Проверка после замены и критерии приёмки

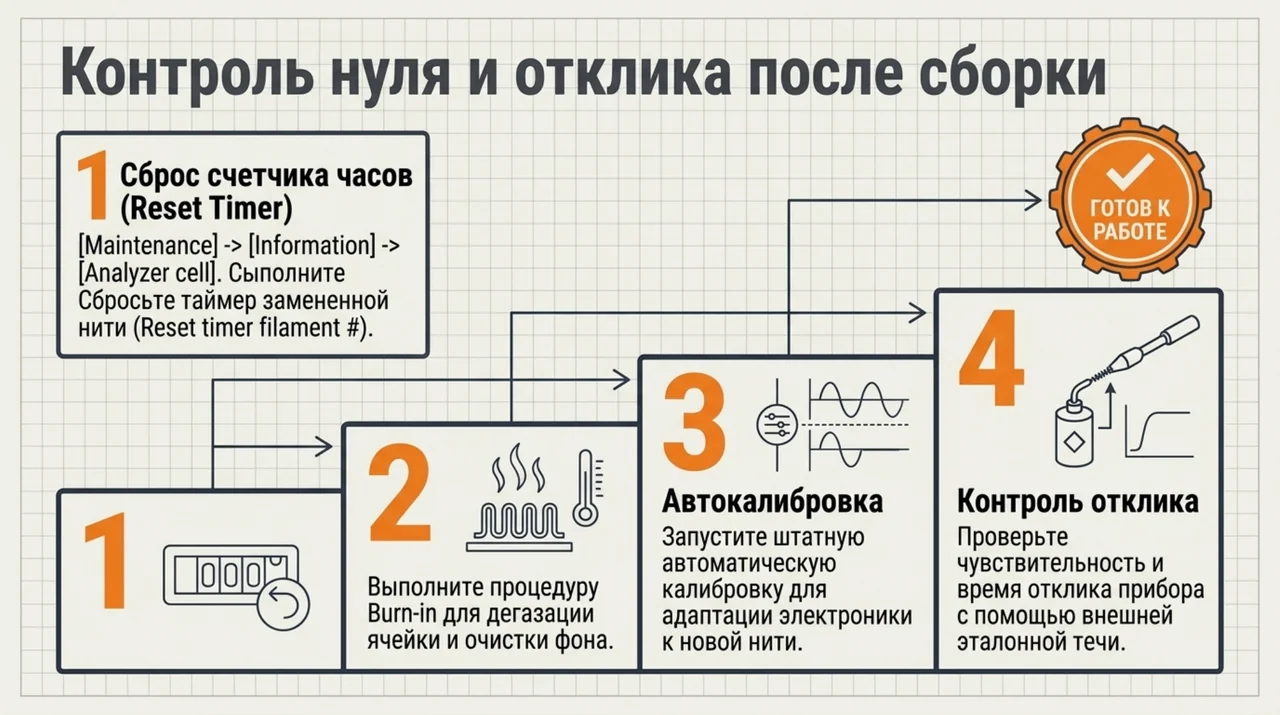

После сборки проверяют герметичность восстановленного узла и штатную откачку. Обновляют сервисные сведения о нити, если это предусмотрено меню, и выполняют последовательность подготовки анализатора, настройки и калибровки. Прогрев или дегазацию применяют только штатным способом: произвольное повышение температуры не является допустимой заменой заводской процедуры.

Результат оценивают по стабильности эмиссии и фона, успешному прохождению штатной калибровки, повторяемости отклика и восстановлению фонового уровня после подачи гелия. Внутренняя калиброванная течь должна иметь корректные паспортные данные в настройках. Дополнительная проверка по внешней мере помогает оценить работу прибора в используемом измерительном тракте. Сервисная приёмка не заменяет предусмотренные для конкретной задачи метрологические процедуры.

Как подготовить заявку и предупредить повторный отказ

Для заказа укажите модель ASM, серийный номер прибора, поколение анализатора, действующий и старый артикулы, обозначение выбранной нити и сообщения об ошибках. Добавьте фотографии маркировки и установленной сборки. Укажите, требуются ли только детали или диагностика причин отказа: это разные по объёму задачи.

Лаборатория контроля герметичности LeakLab поставляет компоненты и выполняет сервисное восстановление гелиевых течеискателей. Обращение: mail@leaklab.ru. При повторяющемся выходе нити из строя важна проверка загрязнения, режима напуска, насосной части и электрических условий. Увеличение количества запасных нитей не устраняет системную причину отказа.

Презентация и мультимедиа подготовлены в NotebookLM по техническим источникам. На заключительном слайде исходной презентации допущена опечатка в записи контакта; в статье этот слайд заменён настоящим текстовым контактным блоком. Правильный адрес для заявки: mail@leaklab.ru.
