Нить 053146 является источником электронов в анализаторе поколения 2G. От её состояния зависит образование ионов, но отсутствие гелиевого сигнала ещё не доказывает обрыв нити. Разбираем устройство измерительного тракта, обозначения 053146 и PN17513, порядок диагностики и критерии успешного сервисного восстановления.
Идентификация компонента
| Параметр | Техническое пояснение |
|---|---|
| Заводское обозначение | 053146; в каталоге поставщика также указан номер 2000052200 |
| Обозначение PN17513 | Артикул поставщика AJVS, а не самостоятельное поколение анализатора |
| Позиция в руководстве ASM 142 S | E001 — сборка нити; E003 — ячейка 2G.1 |
| Назначение | Термоэлектронная эмиссия для электронно-ударной ионизации газа |
| Базовая применимость | Ячейка 2G соответствующего исполнения; для ASM 142 S подтверждается руководством |
| Не является заменой | Нити E047 114864S анализатора 3G и чувствительного элемента PI1 057972 |
| Подбор | По модели, серийному номеру и обозначению установленной ячейки |
| Приёмка после ремонта | Откачка, фон, эмиссия, штатная калибровка и контроль отклика |
Материал предназначен для понимания конструкции и подготовки сервисной заявки. Разборку и электрические проверки выполняют подготовленные специалисты по руководству конкретного исполнения прибора. Артикулы, крепёж, уставки и порядок напуска сверяют до начала работ.
Видеообзор компонента
Русскоязычный обучающий обзор NotebookLM. Показанные схемы и примеры последовательности работ необходимо сопоставлять с руководством именно вашего течеискателя.
Аудиоразбор для инженеров
Подробное обсуждение назначения детали, симптомов неисправности и логики обслуживания. Скачать аудио.

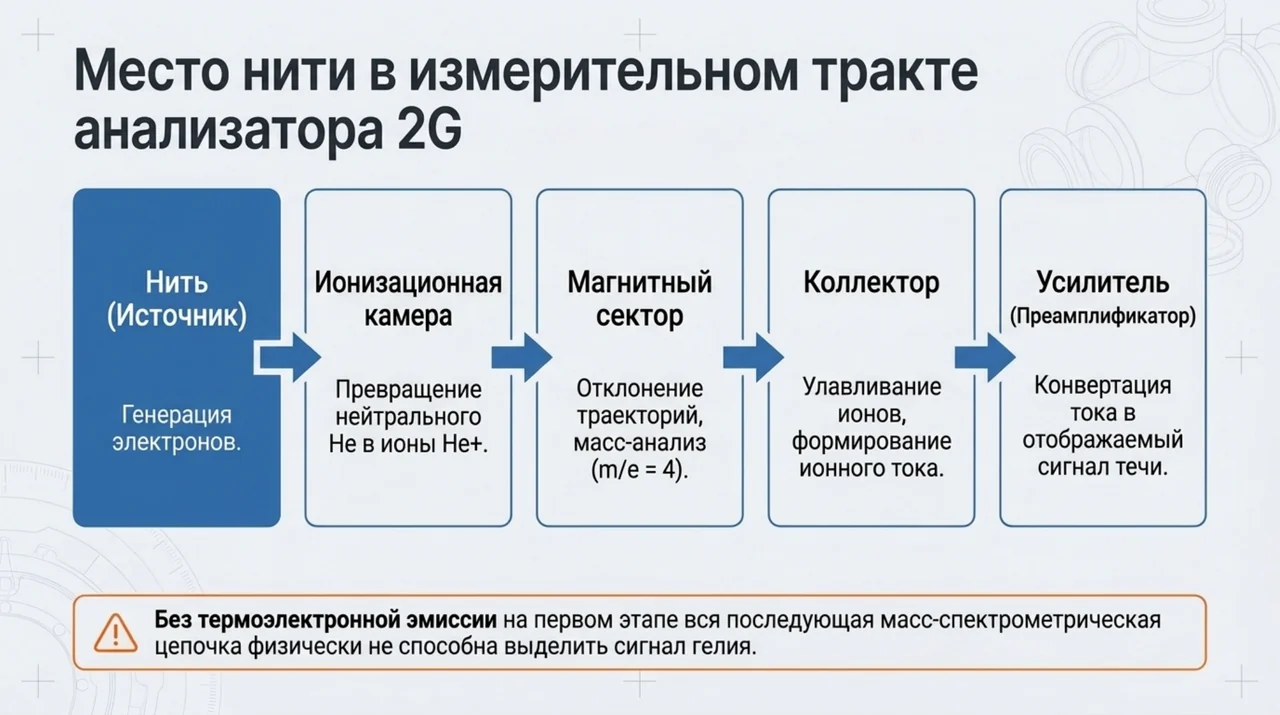

Маленькая деталь в измерительной цепи
Гелиевый масс-спектрометрический течеискатель преобразует поступление газа в электрический сигнал. Сначала газ проходит вакуумный тракт, затем в ионном источнике появляются заряженные частицы. Масс-анализатор выделяет частицы с требуемым отношением массы к заряду, а измерительная электроника регистрирует их поток. Нить обслуживает самый первый электрический этап этой цепочки: создаёт электроны для ионизации.
Поэтому нить не следует считать датчиком потока утечки или самостоятельным измерителем давления. Исправная нить необходима для измерения, но сама по себе не гарантирует требуемую чувствительность всего течеискателя. На результат одновременно влияют вакуум, чистота ячейки, положение электродов, настройка масс-анализатора, фоновый сигнал и состояние калиброванной течи.
Термоэлектронная эмиссия и ионизация гелия
При нагреве эмитирующей поверхности часть электронов получает энергию, достаточную для выхода из материала. Электрическое поле направляет электроны через область, в которой находится разреженный газ. При столкновении с атомом гелия электрон может вызвать ионизацию: He + e⁻ → He⁺ + 2e⁻. Дальнейшее выделение ионов гелия относится уже к работе масс-анализатора.
Параметры питания, геометрия и материал рабочей сборки определяются её исполнением. Их нельзя назначать по внешнему сходству с проволокой или другой нитью накала. Монтаж самодельного элемента без подтверждённых характеристик способен изменить эмиссию, геометрию источника и условия настройки прибора. Учебные схемы ниже показывают функциональную связь узлов, а не монтажные размеры.

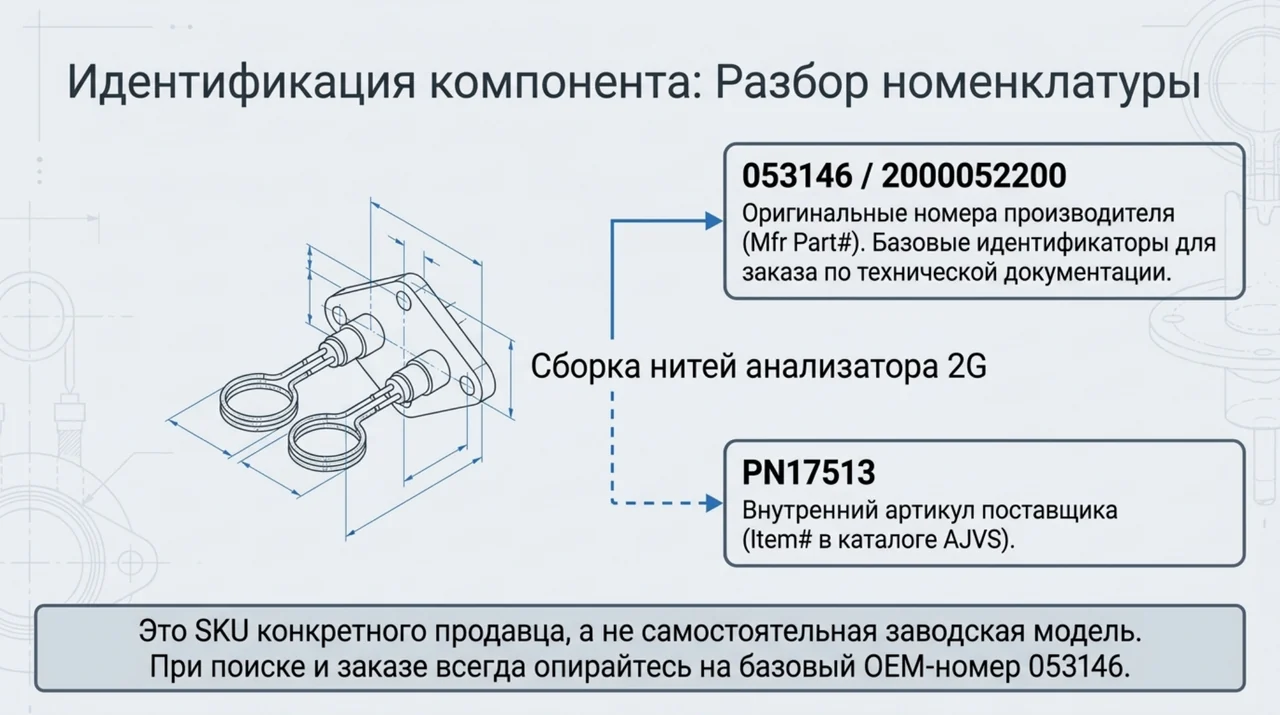

Как читать артикулы и проверять совместимость
В руководстве ASM 142 S сборка нити обозначена как 053146. В коммерческом каталоге AJVS рядом с ней встречается PN17513: это внутренний идентификатор товарной позиции поставщика. Для инженерной заявки основными остаются заводской номер, поколение ячейки и сведения о приборе. Старое коммерческое обозначение полезно как дополнительная информация, но не заменяет проверку совместимости.

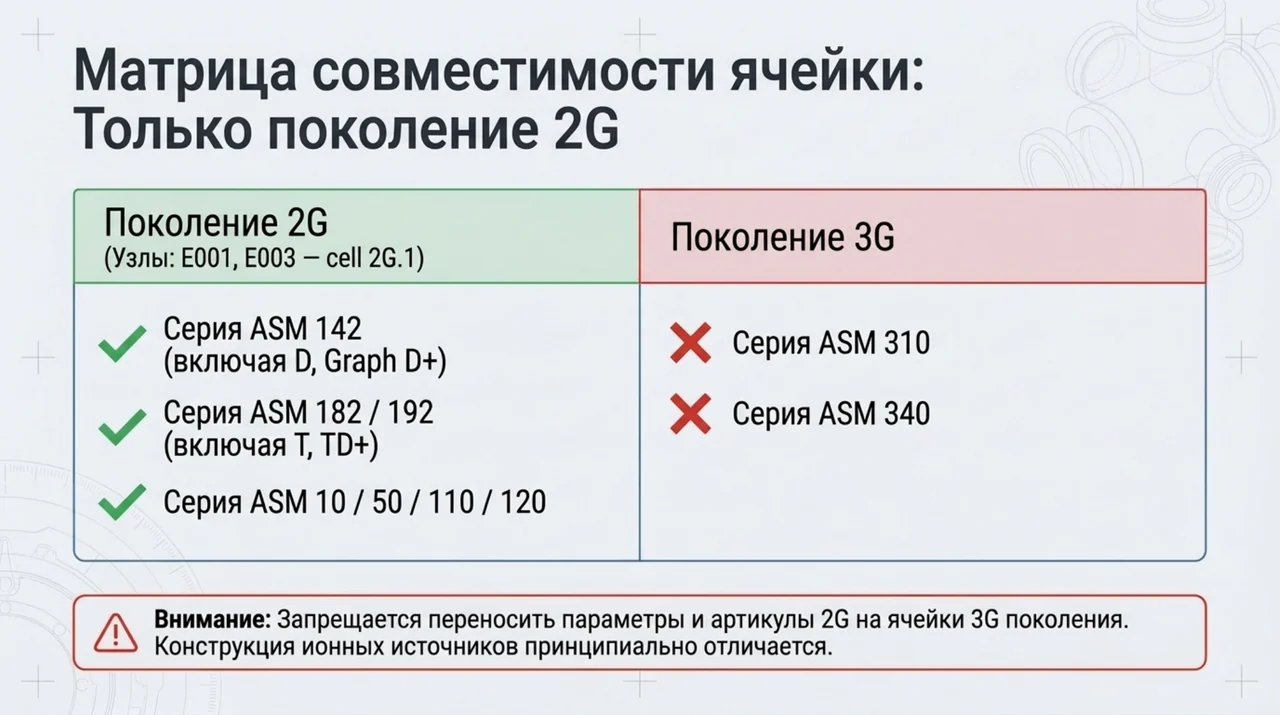

Семейство ASM выпускалось в нескольких поколениях и ревизиях. Обозначение 2G нельзя автоматически переносить на анализатор 3G в ASM 310 или ASM 340. Даже перечень моделей в каталоге поставщика следует сопоставлять с фактически установленной ячейкой: прибор мог ранее ремонтироваться или модернизироваться. Для заказа лучше приложить фото шильдика, маркировки узла и старой упаковки.
Почему слабый сигнал не равен обрыву нити
Обрыв цепи накала обычно сопровождается отсутствием эмиссии и соответствующим сообщением прибора. Но снижение чувствительности может возникать и при целой нити: из-за загрязнения, недостаточной откачки, нарушения электрического контакта, утечки в ячейке или проблем с калибровочным трактом. Замена детали без локализации причины нередко оставляет исходную неисправность.
Диагностику начинают с регистрации сообщений, выбранного режима, времени выхода на рабочее состояние и фонового показания. Затем сопоставляют состояние вакуумной части и цепи эмиссии. Проверку разъёмов и электрических цепей выполняет подготовленный специалист по схеме конкретной модели, при отключённом питании и с соблюдением требований электробезопасности. Номера контактов из одной редакции руководства не следует применять к другой плате.
Подготовка к сервисной замене
Перед вскрытием прибор останавливают штатной процедурой, дожидаются полной остановки турбомолекулярного насоса, выполняют предусмотренный изготовителем напуск и отключают питание. Рабочая зона должна быть чистой; недопустимы пыль, ворс, металлическая стружка и случайное попадание очистителей на чувствительные детали. Если прибор работал с опасными веществами, предварительно оценивают загрязнение и требования к обезвреживанию.
Доступ к ячейке получают по сервисному руководству именно этого исполнения. Полезно фотографировать исходное расположение разъёмов и крепежа, маркировать снятые соединения и сохранять порядок деталей. Количество винтов, тип инструмента и последовательность разборки могут отличаться. Иллюстрации презентации не заменяют соответствующие страницы заводской инструкции.

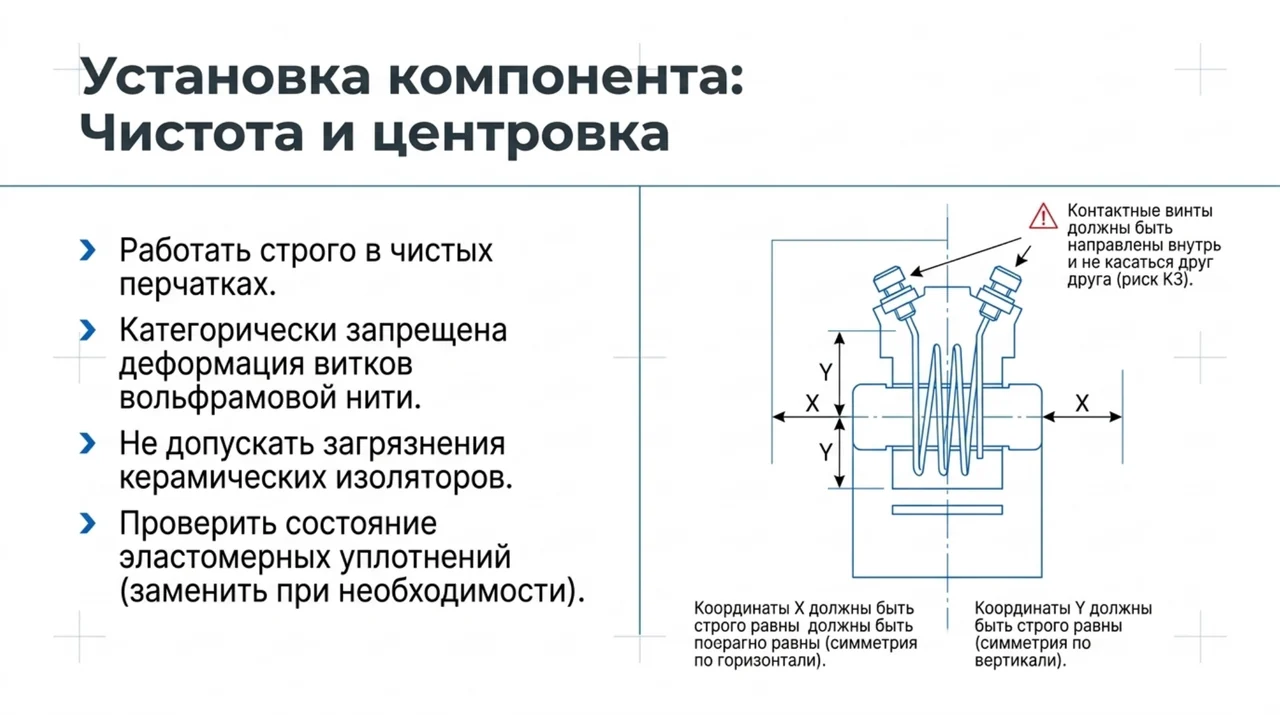

Чистота, установка и сохранение геометрии

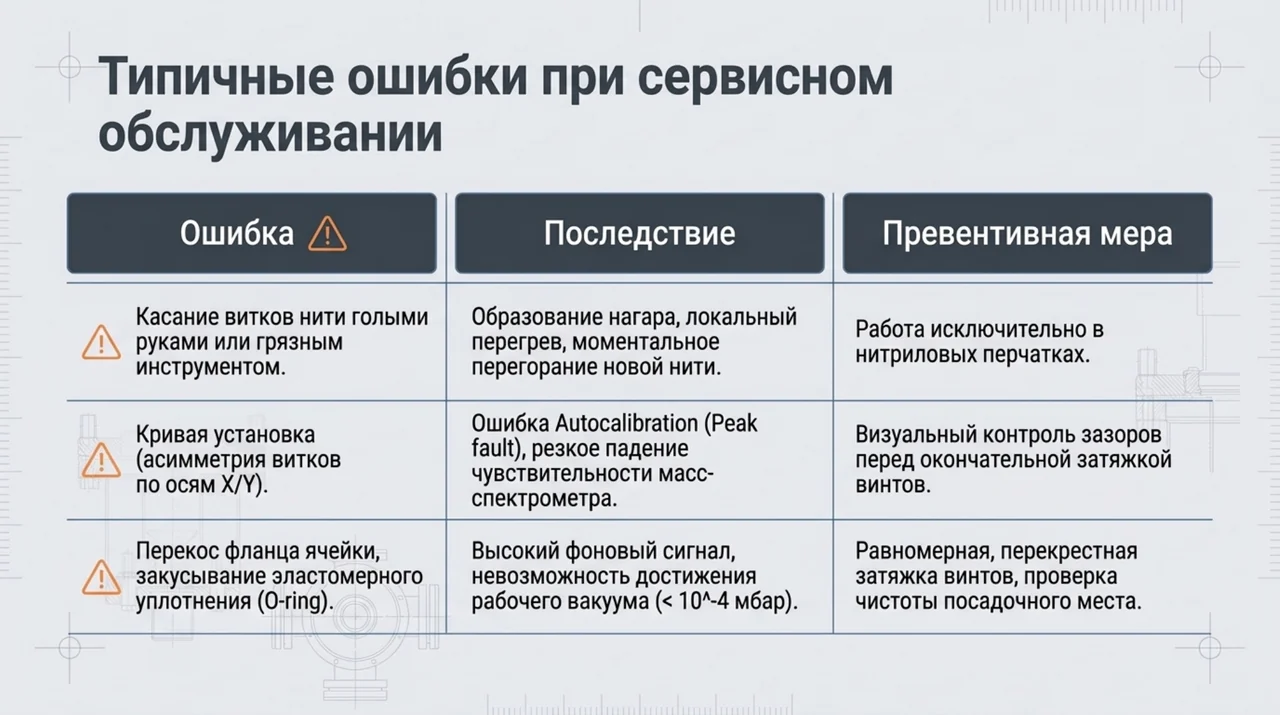

Сборку устанавливают без изгиба рабочей нити и без механического натяжения выводов. Керамические изоляторы осматривают на трещины, загрязнение и повреждения. Касание рабочей поверхности пальцами и применение неподходящего инструмента ухудшают условия эксплуатации; обращение с деталью должно соответствовать сервисной инструкции и правилам работы с чистыми вакуумными узлами.
При вскрытии одновременно оценивают уплотнение и посадочные поверхности ячейки. Новый источник электронов не компенсирует негерметичный фланец или повреждённый изолятор. Уплотнение подбирают отдельно по каталогу; очистители, смазки и моменты затяжки не назначают произвольно. После сборки проверяют правильность подключений до подачи питания.

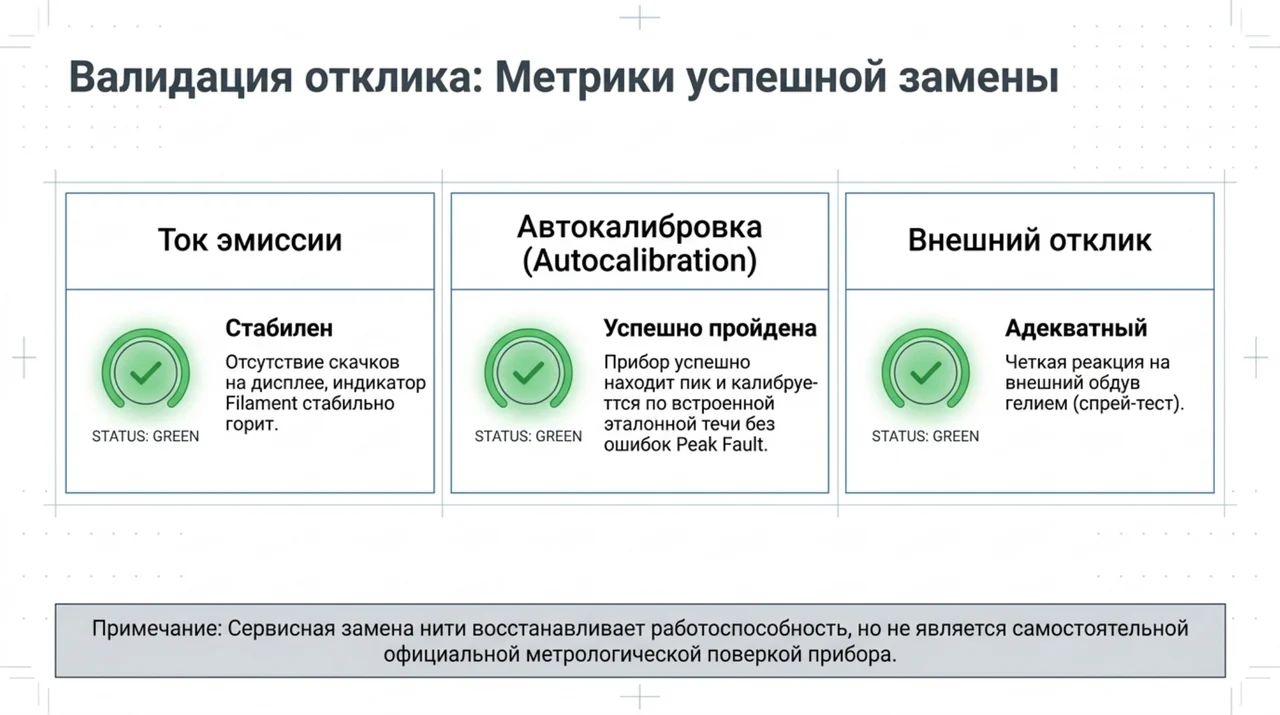

Контроль после сборки: что считать результатом

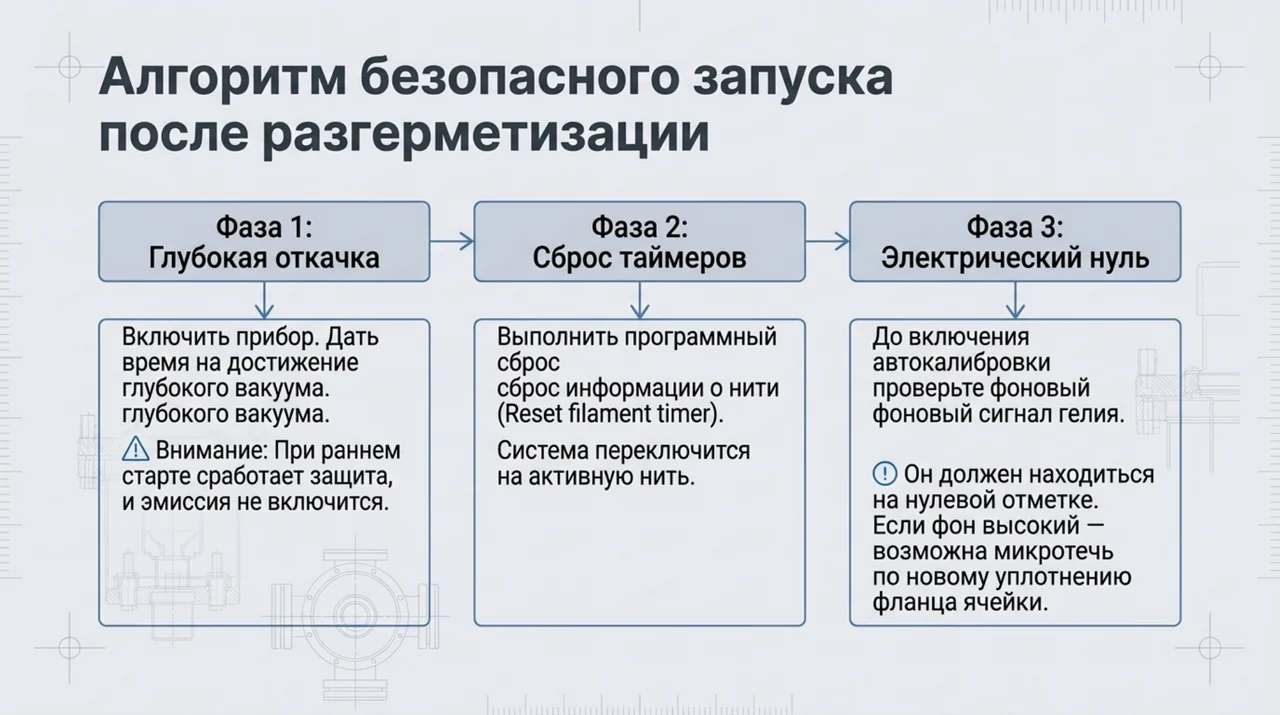

После ремонта прибор должен штатно откачиваться, достигать рабочего вакуумного состояния и обеспечивать устойчивую эмиссию. Далее выполняют предусмотренные изготовителем операции: обновление сервисной информации о заменённой нити, проверку фона и электрического нуля, настройку и автоматическую калибровку. Сброс таймера фиксирует обслуживание, но не устраняет физический дефект.
Практический критерий результата — воспроизводимый отклик на калиброванную течь при определённых условиях испытания. В протоколе полезно зафиксировать идентификацию эталона, температуру, фон до подачи гелия, повторные показания и возврат к фону. Замена нити и успешная автокалибровка не равнозначны метрологической поверке. Если после замены сохраняются ошибки, диагностику продолжают по вакуумной и электрической цепям.
Заявка на запчасть и сервис LeakLab
Лаборатория контроля герметичности LeakLab поставляет компоненты и выполняет диагностику и сервисное восстановление течеискателей. Для предметного подбора нужны модель и серийный номер прибора, обозначение анализатора, номер установленной нити, сообщения об ошибках и описание условий работы. Фотография детали помогает проверить исполнение, но не заменяет заводскую маркировку.
В заявке полезно разделить две задачи: поставку конкретной сборки и поиск причины повторяющегося отказа. Если новая нить быстро выходит из строя, необходимо проверить вакуум, загрязнение, напуск и электрические условия, а не только увеличить складской запас. Направить сведения можно на mail@leaklab.ru.
Скачать исходную презентацию NotebookLM (PDF). При использовании презентации учитывайте редакционные пояснения статьи.
Источники и дополнительное чтение
- Alcatel/Adixen. ASM 142 S. User Manual: перечень деталей анализатора 2G.1, обслуживание и контроль после замены.
- Adixen. Basic maintenance of the analyzer cell: replacement of the filaments and the electron collector.
- AJVS. Каталожная позиция 2000052200 / 053146, Item PN17513. Использована для сопоставления обозначений.
