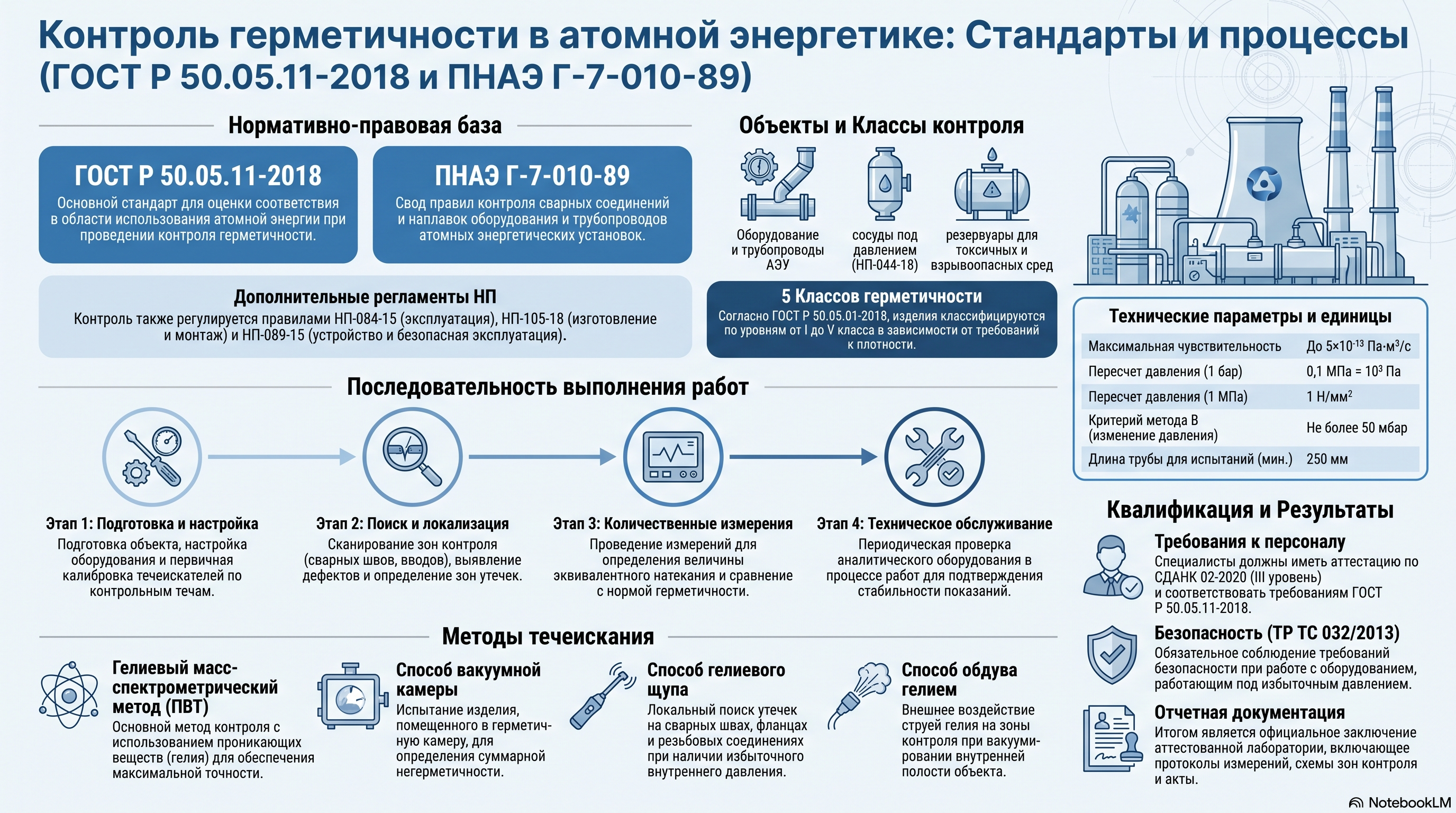

Контроль герметичности в атомной энергетике: ГОСТ Р 50.05.11-2018 и ПНАЭ Г-7-010-89

ГОСТ ISO 3459-2024 Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод испытания на герметичность под отрицательным давлением. Стандарт устанавливает метод испытания на герметичность узлов механических соединений между фитингами и пластмассовыми напорными трубами диаметром до 63 мм включительно, не распространяется на сварные соединения и предусматривает две методики испытаний, метод А и метод В. В документе также заданы состав параметров, которые должны быть указаны в стандарте на изделие, требования к оборудованию, к сборке образца, к протоколу испытаний и обязательные параметры приложения А, применяемые при отсутствии указаний в стандарте на изделие.

В самом стандарте расчетных формул в классическом виде почти нет, но присутствуют функционально важные зависимости и параметры испытаний: разница давлений p1 и p2, условие герметичности для метода В при изменении давления не более 50 мбар, единицы пересчета 1 бар = 0,1 МПа = 10^5 Па и 1 МПа = 1 Н/мм², а также обязательные параметры приложения А, включая температуру, длительность испытания и свободную длину трубы не менее 250 мм. На рисунке 1 показана типовая схема узла сборки по методу А, а на рисунке 2 показан узел сборки образца для испытания по методу В.

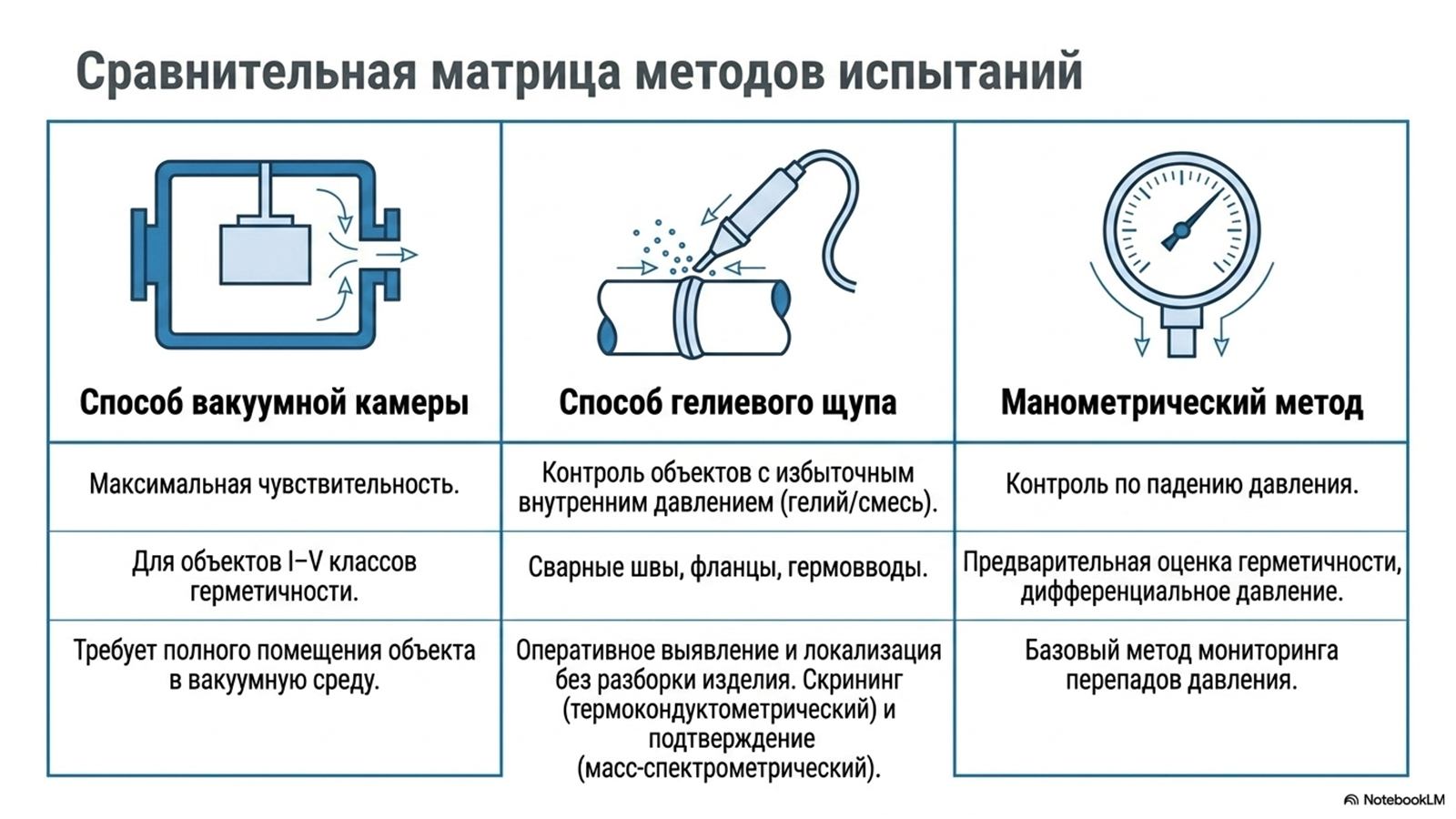

Лаборатория Ликлаб выполняет контроль герметичности способом гелиевого щупа для объектов с избыточным внутренним давлением гелия или гелиево-воздушной смеси. Метод обеспечивает оперативное выявление и точную локализацию утечек на сварных швах, фланцах, резьбовых соединениях и гермовводах без разборки изделия. Работы проводятся с применением эталонно откалиброванных течеискателей (масс-спектрометрического для подтверждающих измерений и термокондуктометрического для скрининга) и контрольной гелиевой течи с прослеживаемостью к государственным эталонам.

Процедуры и критерии приемки формируются в соответствии с ГОСТ Р 50.05.01 и ГОСТ 8.586, с учётом применимых терминов и методик ISO/DIN/ASTM. По результатам испытаний заказчик получает протокол измерений и заключение аттестованной лаборатории с указанием средств измерений, условий испытаний, зон контроля и количественных значений гелиевого эквивалентного натекания, пригодных для включения в производственную и конструкторскую документацию.

Контроль герметичности по нормативам РОСАТОМ
Аттестованная лаборатория ЛИКЛАБ — течеискание в атомной энергетике и промышленности

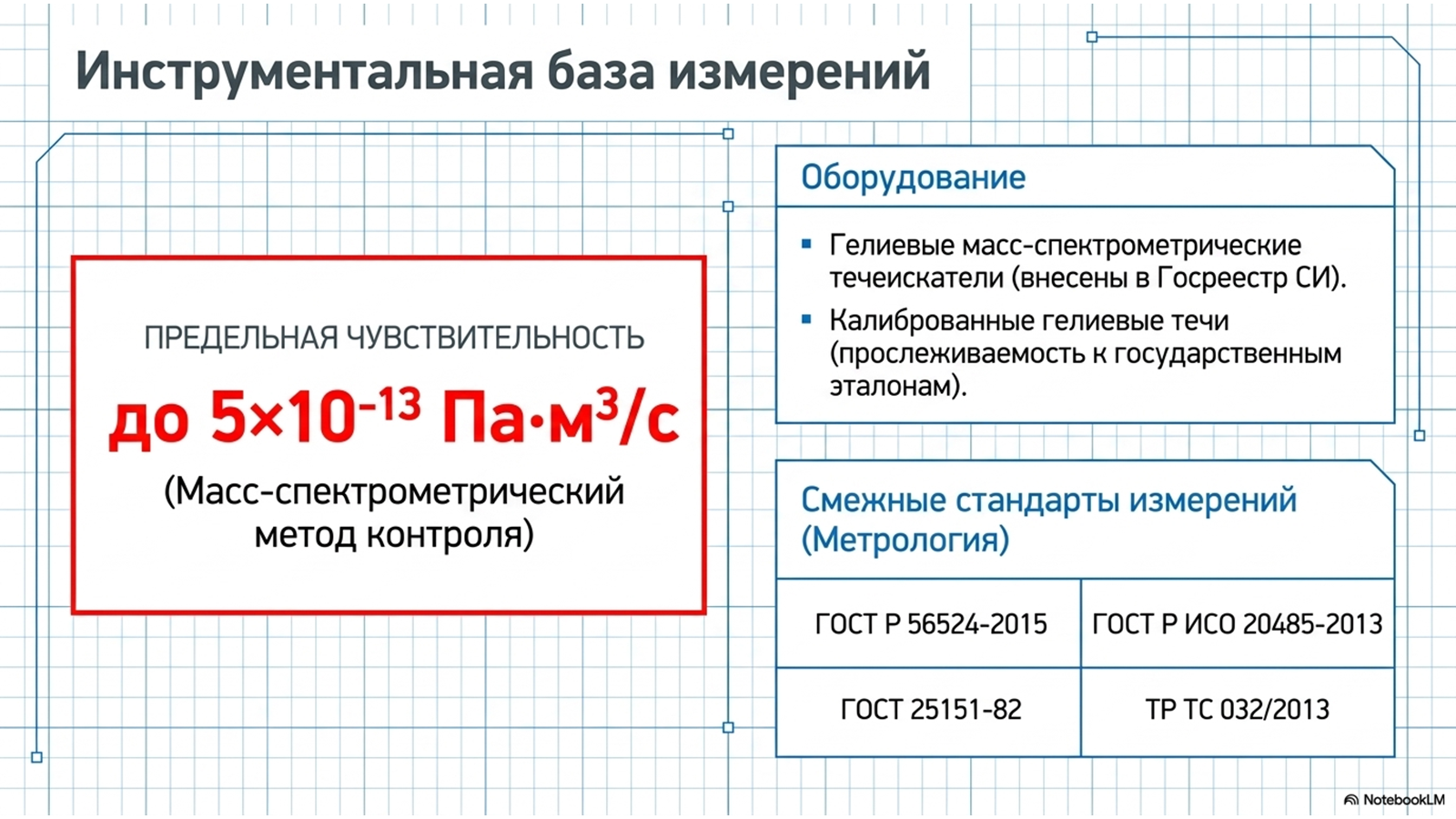

Лаборатория неразрушающего контроля «ЛИКЛАБ» проводит испытания на герметичность изделий, трубопроводов и оборудования с применением гелиевого масс-спектрометрического метода (ПВТ). Работы выполняются с использованием поверенных течеискателей, внесённых в Госреестр средств измерений, с чувствительностью до 5×10⁻¹³ Па·м³/с.

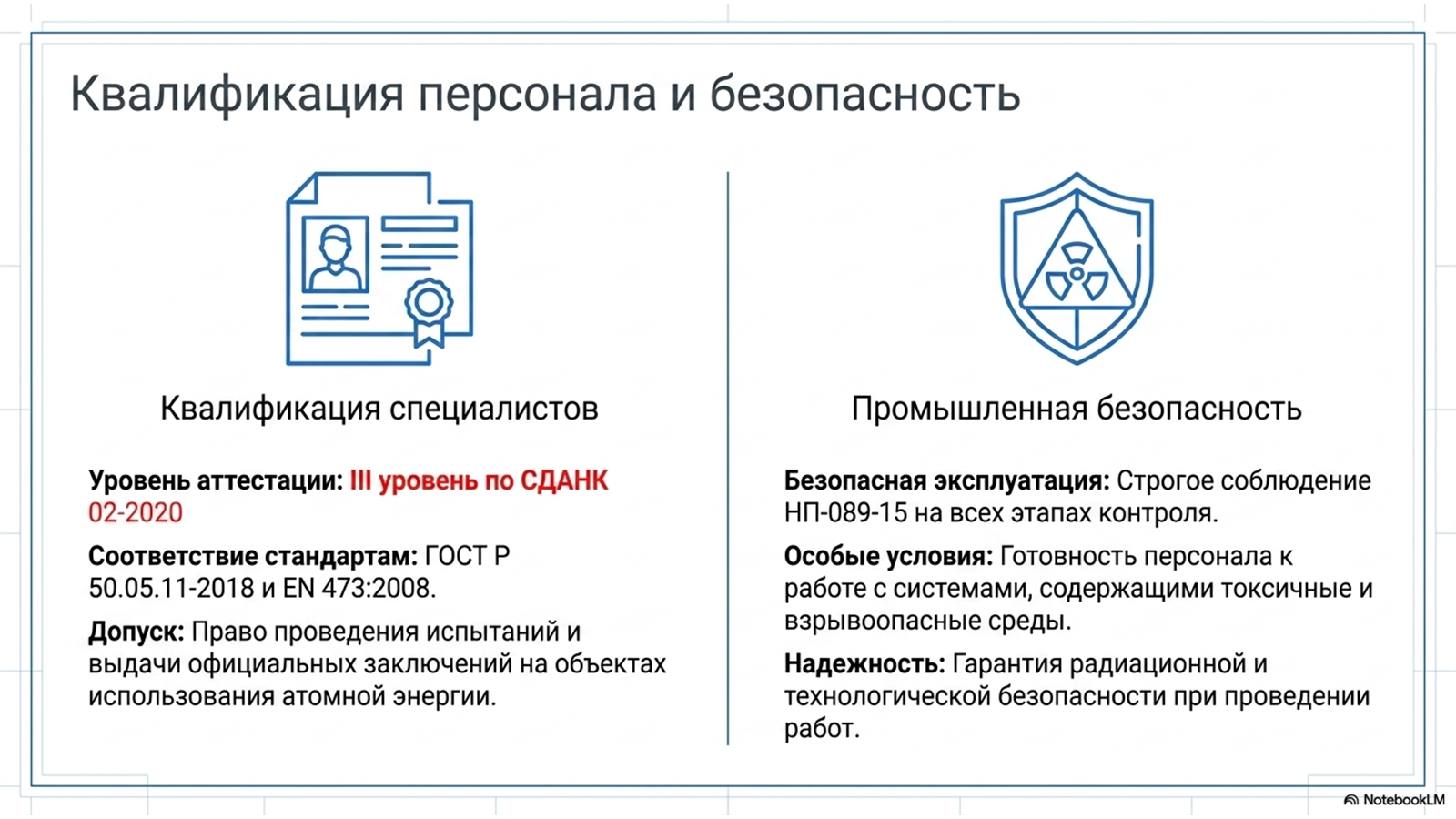

Контроль осуществляется в строгом соответствии с ГОСТ Р 56524-2015, ГОСТ Р ИСО 20485-2013, ГОСТ 25151-82, ПНАЭ Г-7-019-89 и другими нормативами, включая ТР ТС 032/2013. Персонал лаборатории прошёл аттестацию по СДАНК 02-2020 (III уровень) и соответствует требованиям ГОСТ Р 50.05.11-2018, применяемого в области использования атомной энергии.

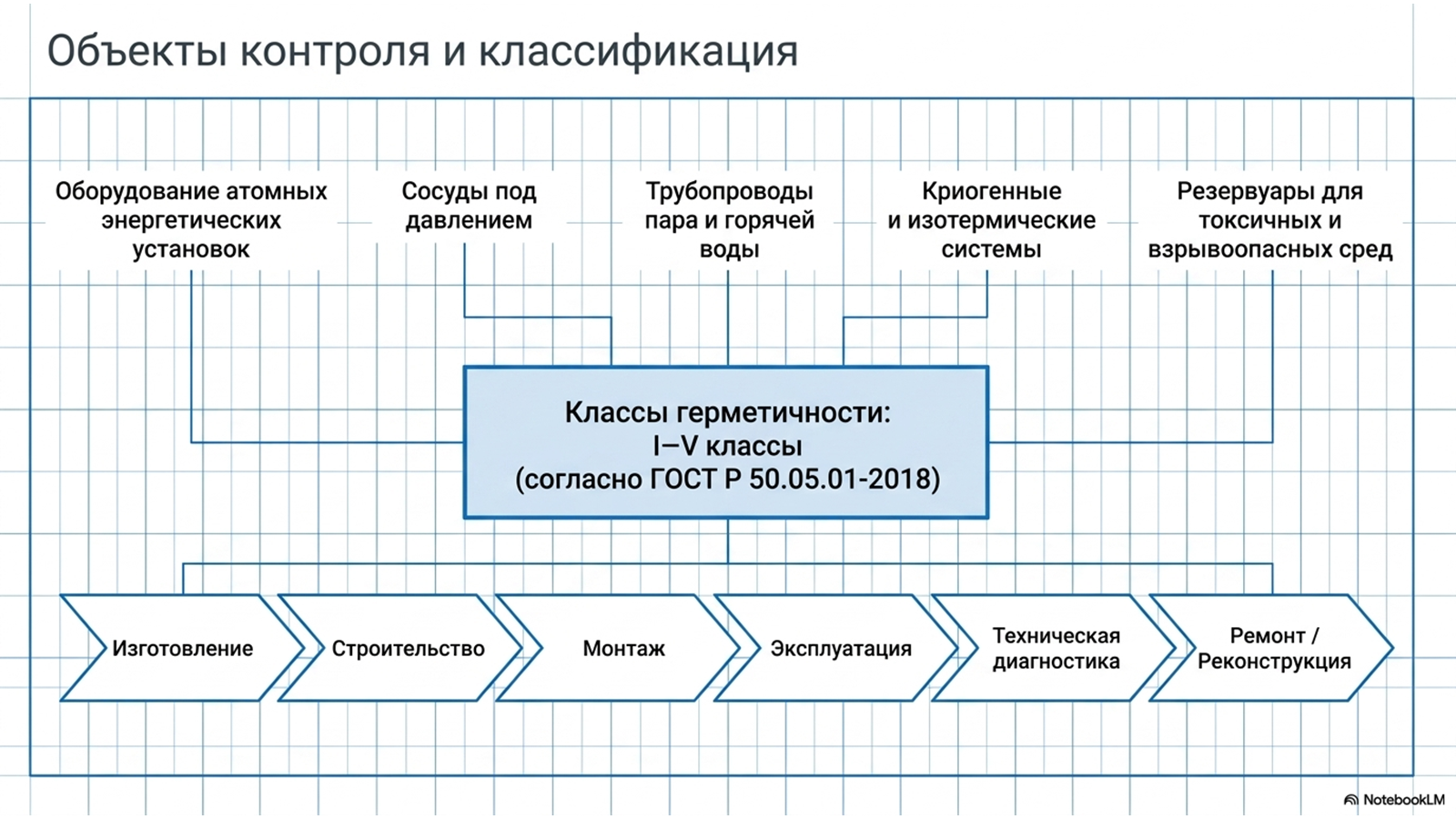

Мы выполняем контроль герметичности оборудования:

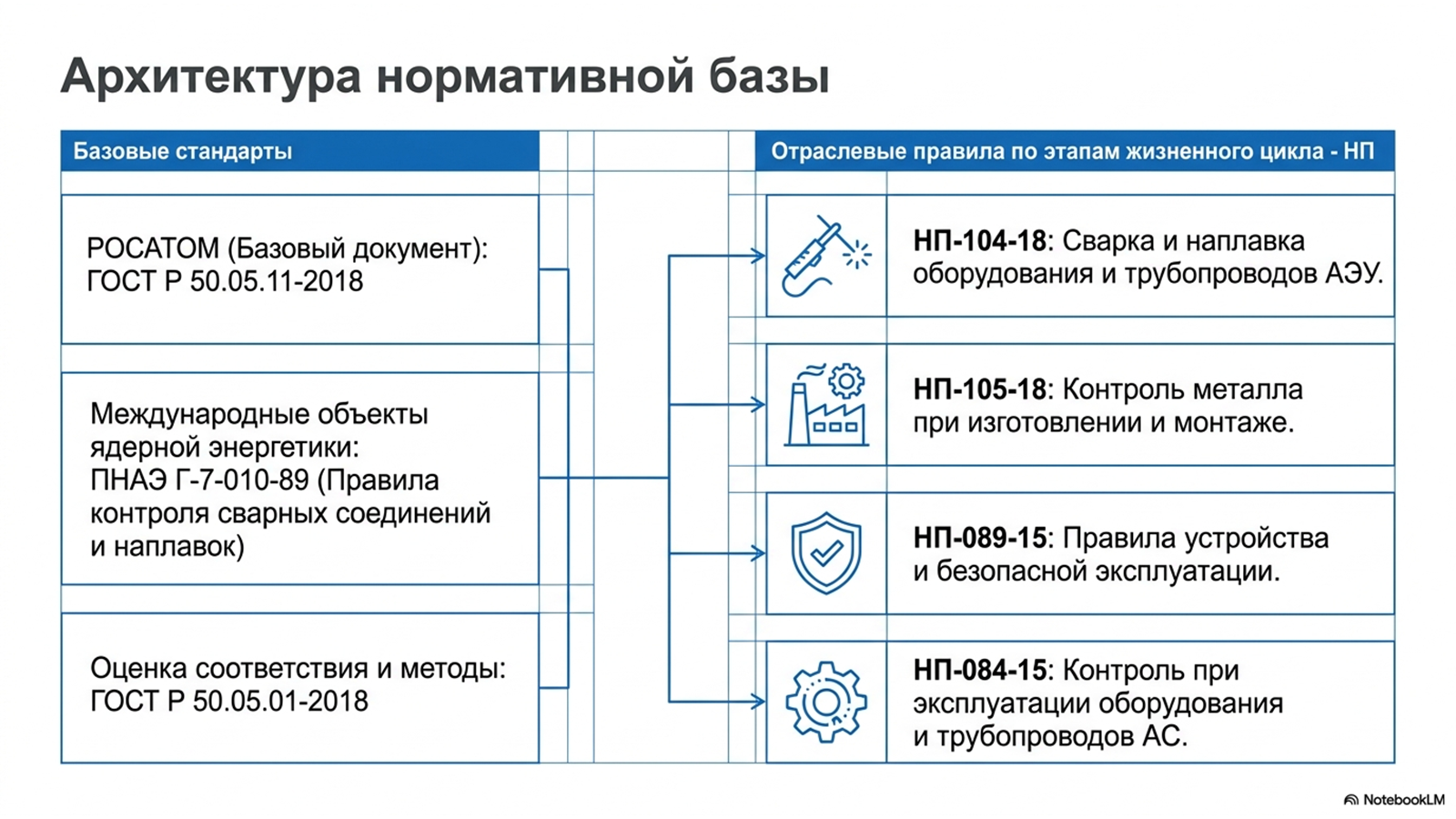

атомных энергетических установок (НП-084-15, НП-089-15, НП-105-18 и др.),

сосудов под давлением (НП-044-18),

трубопроводов пара и горячей воды (НП-045-18),

криогенных и изотермических систем,

резервуаров и баллонов для токсичных и взрывоопасных сред.

Методики лаборатории охватывают как вакуумный, так и щуповой режим течеискания. Работы проводятся на всех этапах — от производства и монтажа до реконструкции и технического перевооружения. Все измерения оформляются в виде официального заключения с полным комплектом протоколов, схем и актов.

Лаборатория неразрушающего контроля специализируется на организации процесса контроля герметичности изделий с использованием проникающих веществ, таких как гелий. Лаборатория проводит контроль различных объектов на всех стадиях их жизненного цикла, включая изготовление, строительство, монтаж, ремонт, реконструкцию, эксплуатацию и техническую диагностику.

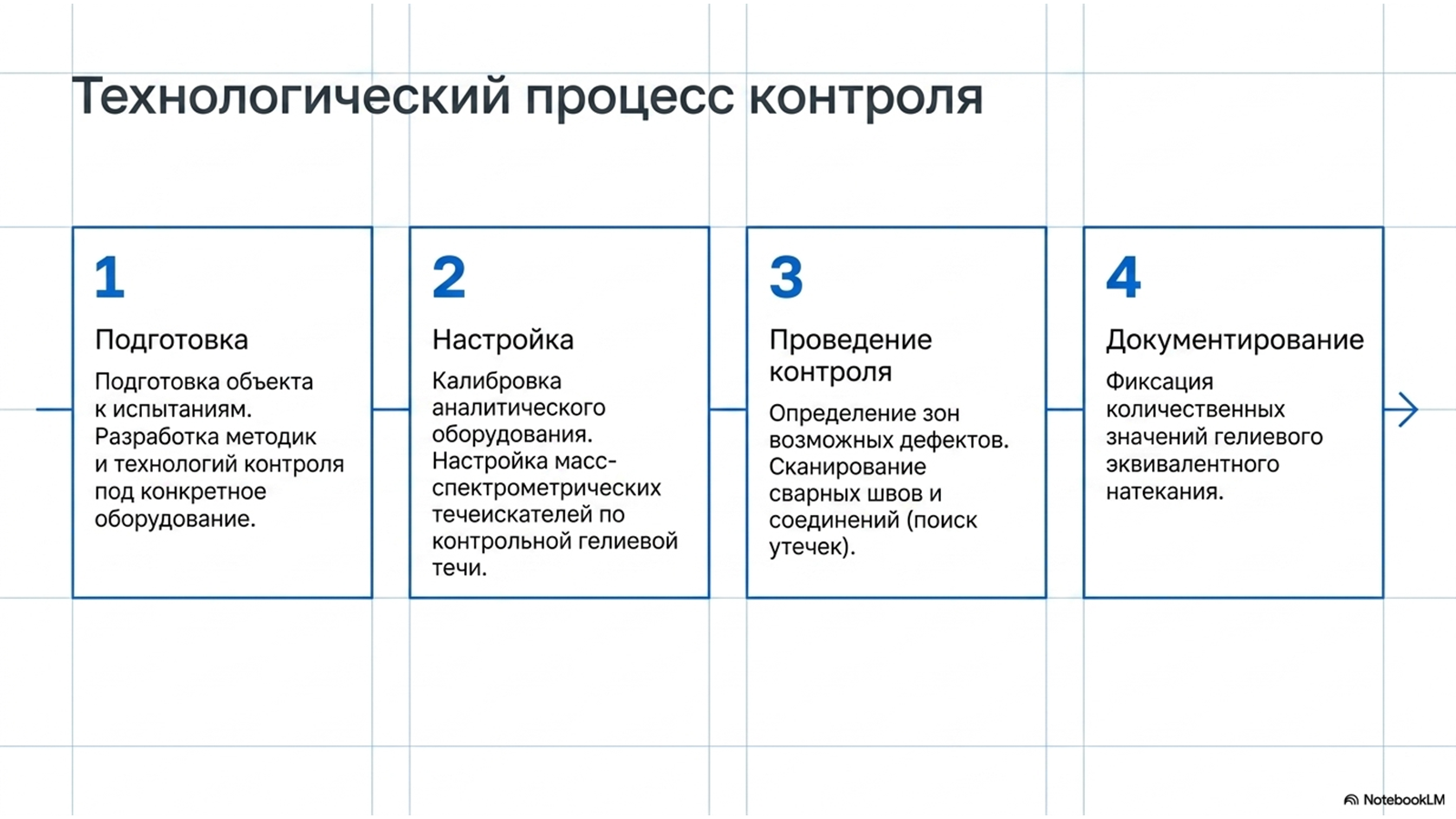

Специалисты лаборатории выполняют следующие операции в рамках проведения течеискания:

• Подготовка объекта к испытаниям и настройка оборудования для проведения неразрушающего контроля;
• Поиск утечек и определение зон, где могут присутствовать дефекты;
• Настройка и периодическое обслуживание течеискателей и аналитического оборудования;
• Разработка методик и технологий контроля, а также документирование результатов в соответствии с требованиями нормативной документации.
