Проверка гелиевого течеискателя имеет смысл только тогда, когда в измерительную систему подаётся воспроизводимый поток пробного газа. Мера потока Гелит-2 создаёт малый поток гелия с нормированными метрологическими характеристиками и позволяет оценивать работоспособность и чувствительность оборудования для контроля герметичности.
Что представляет собой Гелит-2
В утверждённом описании типа Гелит-2 определена как мера потока пробного газа, предназначенная для контроля герметичности с помощью гелиевых течеискателей. Это важное уточнение: изделие не следует описывать как самостоятельный течеискатель или как произвольный источник гелия. Его задача состоит в воспроизведении потока, значение которого установлено для конкретного экземпляра и подтверждается поверкой.
Такую меру применяют при проверке отклика масс-спектрометрического течеискателя, при контроле пороговой чувствительности стенда, после технического обслуживания и перед ответственными испытаниями. Результат помогает отличить реальную потерю чувствительности от ошибок подключения, загрязнения тракта, некорректного фонового сигнала или неправильного режима работы установки.

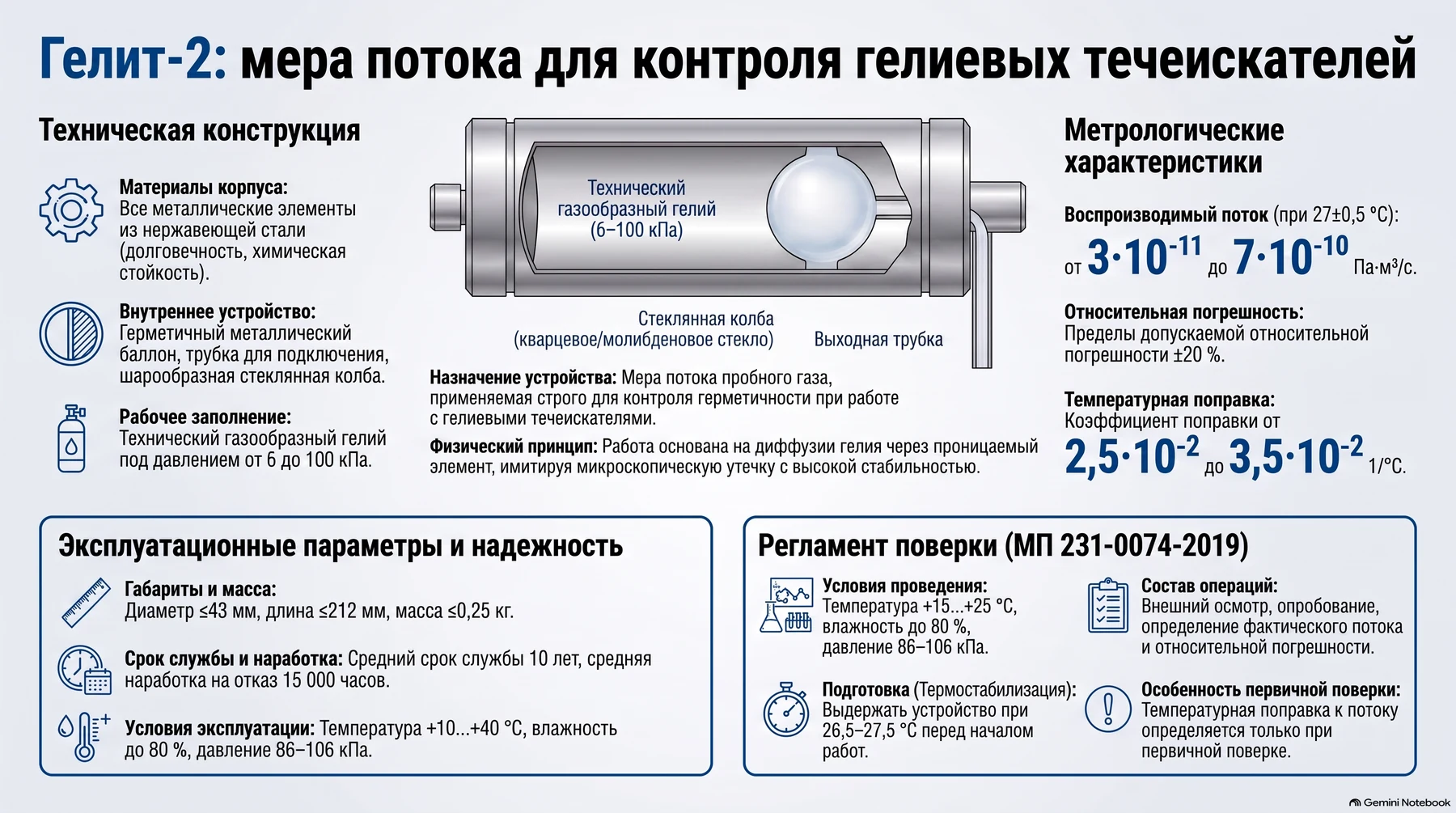

Диффузионный принцип и конструкция
Принцип действия основан на диффузии гелия через проницаемый элемент. Конструктивно мера представляет собой герметичный металлический баллон. Внутри него трубка соединена с шарообразной колбой из кварцевого или молибденового стекла. Замкнутый объём заполнен техническим газообразным гелием под давлением от 6 до 100 кПа.
Поток формируется за счёт проникновения гелия через стенку стеклянного элемента в объём присоединительной трубки. Диапазон воспроизводимого потока определяется параметрами проницаемого элемента и давлением газа в баллоне. Металлические детали выполнены из нержавеющей стали; встроенное программное обеспечение отсутствует.

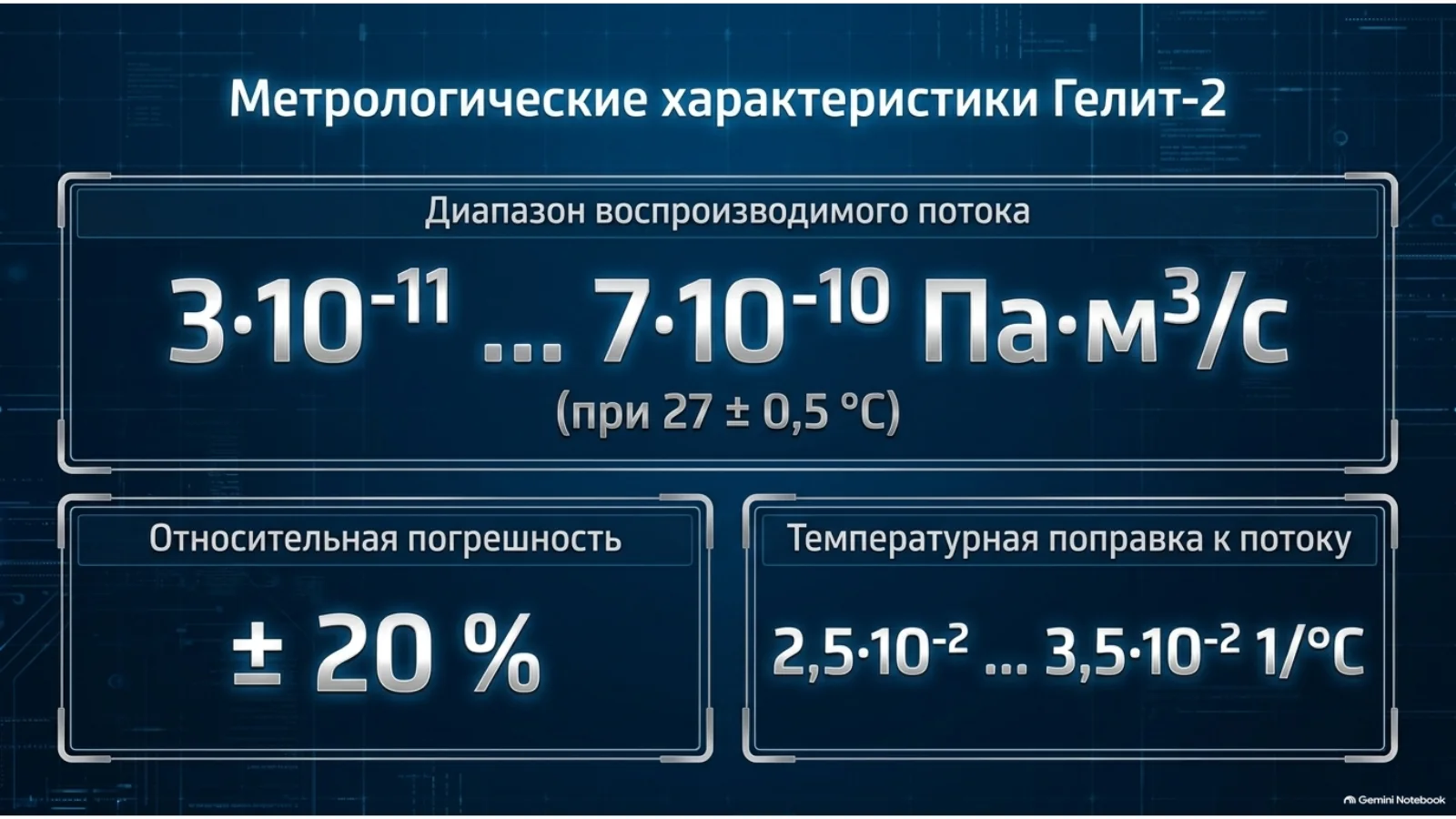

Метрологические и технические характеристики
| Параметр | Подтверждённое значение для Гелит-2 | Почему это важно |
|---|---|---|
| Воспроизводимый поток при 27±0,5 °C | от 3·10−11 до 7·10−10 Па·м³/с | Определяет область чувствительности, в которой мера может применяться. |
| Предел допускаемой относительной погрешности | ±20 % | Учитывается при оценке результата контрольного измерения. |
| Температурная поправка к потоку | от 2,5·10−2 до 3,5·10−2 1/°C | Поток зависит от температуры, поэтому режим измерения нельзя игнорировать. |
| Габариты | диаметр не более 43 мм; длина не более 212 мм | Позволяют заранее подготовить присоединение и место в установке. |
| Масса | не более 0,25 кг | Мера не должна создавать лишнюю механическую нагрузку на порт. |
| Средняя наработка на отказ | 15 000 ч | Характеризует установленный изготовителем показатель надёжности. |
| Средний срок службы | 10 лет | Не отменяет необходимость контроля состояния и своевременной поверки. |
Температура: эксплуатация, поверка и нормирование потока
В документах присутствуют несколько температурных диапазонов, которые относятся к разным этапам. Их нельзя объединять в одно условие:
- условия эксплуатации: температура окружающей среды от +10 до +40 °C, относительная влажность не более 80 %, атмосферное давление от 86 до 106 кПа;
- условия проведения поверки: температура от +15 до +25 °C при той же предельной влажности и диапазоне атмосферного давления;
- температура, к которой отнесено значение потока: 27±0,5 °C;
- подготовка меры: термостабилизация при температуре от 26,5 до 27,5 °C совместно с оборудованием эталонной масс-спектрометрической потокомерной установки.

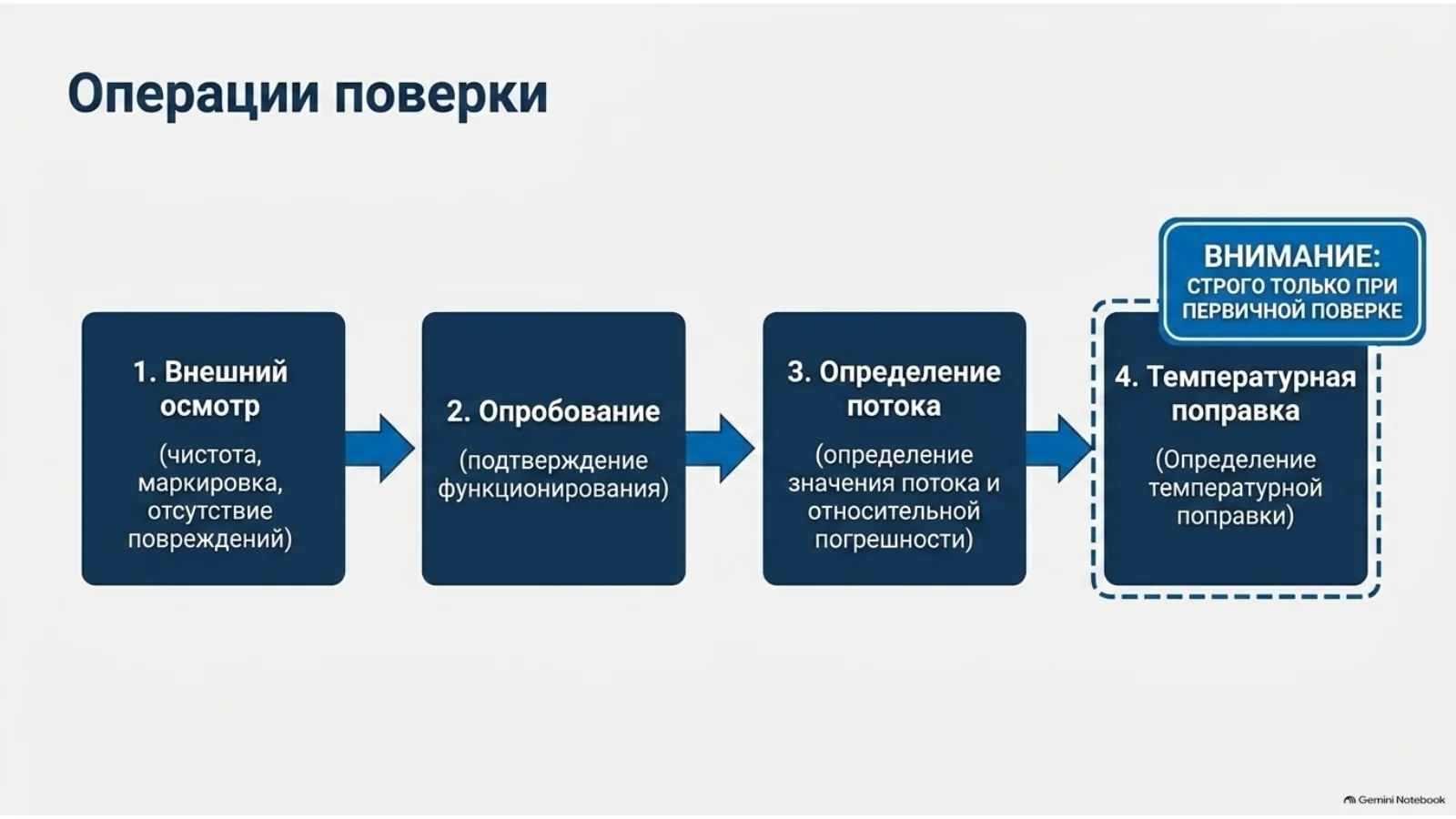

Как проводится поверка по МП 231-0074-2019
Методика распространяется на первичную и периодическую поверку мер потока Гелит-1 и Гелит-2. Работы выполняет квалифицированный персонал аттестованной лаборатории с применением поверенных средств измерений и аттестованных эталонов.
- Проверка документов и оборудования. Подтверждают наличие документов о поверке или калибровке применяемых средств и работоспособность установки.
- Внешний осмотр. Контролируют чистоту, маркировку, отсутствие влияющих на работу повреждений, соответствие конструкции и комплектности документации.
- Опробование. Убеждаются, что мера функционирует в соответствии с эксплуатационными документами.
- Определение потока и погрешности. Поток поверяемой меры сравнивают с известным потоком эталонной течи в динамическом режиме работы масс-спектрометрического анализатора. Для эталонной и поверяемой течей регистрируют фоновые и суммарные сигналы; выполняют по три серии измерений.
- Температурная поправка. Определяется при первичной поверке. При периодической поверке эта операция методикой не предусмотрена.
- Оформление результата. Данные заносят в протокол; знак поверки наносят на свидетельство о поверке и (или) паспорт.

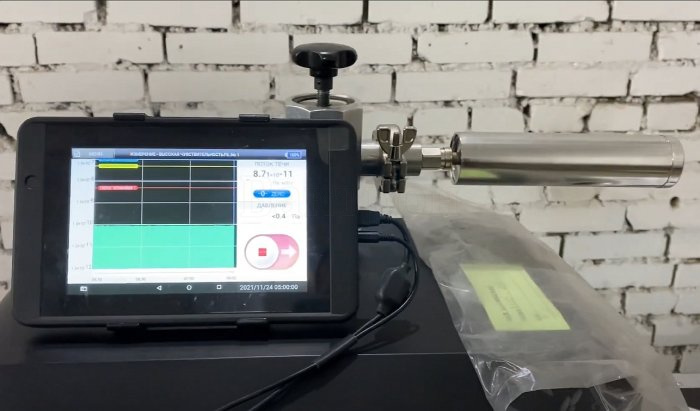

Проверка течеискателя в лаборатории LeakLab
В практической работе LeakLab мера потока используется как часть контрольной цепочки, а не изолированно. Специалист сначала проверяет документы и состояние меры, выбирает корректное присоединение, оценивает чистоту вакуумного тракта и условия измерения. После установления фонового сигнала регистрируется отклик течеискателя на поток гелия и сопоставляется с ожидаемым значением с учётом метрологических характеристик меры.
Такой подход полезен при вводе оборудования в эксплуатацию, диагностике после ремонта, контроле чувствительности перед испытаниями и разработке лабораторной методики. LeakLab может поставить меру потока Гелит-2, подобрать присоединение и помочь встроить контрольную операцию в технологию гелиевого течеискания.
Типичные ошибки при использовании контрольной течи
- считать паспортный поток неизменным при любой температуре;
- проводить проверку без оценки фонового сигнала течеискателя;
- использовать загрязнённое или негерметичное присоединение;
- смешивать условия эксплуатации меры с условиями её поверки;
- игнорировать срок и результат поверки;
- оценивать только показание прибора, не проверяя вакуумный тракт и настройки системы.
Краткие ответы
Гелит-2 — это течеискатель?
Нет. Это мера потока пробного газа, применяемая совместно с гелиевым течеискателем или установкой контроля герметичности.
Можно ли использовать меру без учёта температуры?
Нет. Значение потока нормировано при 27±0,5 °C, а в характеристиках указана температурная поправка. Температурный режим должен быть частью процедуры.

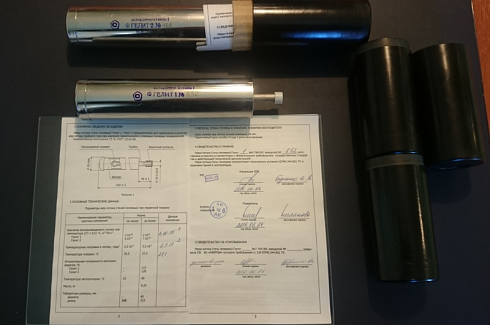

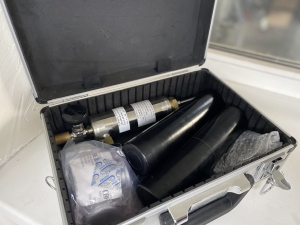

Какие документы входят в комплект?
В комплектность по описанию типа входят сама мера Гелит-1 или Гелит-2, паспорт ТДМК0.339.022 ПС и методика поверки МП 231-0074-2019.
Какие операции выполняют при периодической поверке?
Внешний осмотр, опробование, определение воспроизводимого потока и его относительной погрешности. Температурную поправку определяют при первичной поверке.
Оборудование, услуги и обучение
Нужна проверка течеискателя или мера потока Гелит-2?
Специалисты LeakLab помогут определить требуемый диапазон потока, подобрать присоединение, проверить работу измерительной цепочки и подготовить решение для конкретной установки контроля герметичности.
Численные характеристики приведены по утверждённому описанию типа мер потока Гелит-1, Гелит-2 и методике поверки МП 231-0074-2019. Для конкретного экземпляра следует руководствоваться его паспортом и действующими сведениями о поверке.
