Экстракционный электрод участвует в формировании ионного пучка. Объясняем, почему 119641 нельзя подбирать только по названию «электронный коллектор», какие дефекты влияют на чувствительность и что проверяют при обслуживании ячейки.
Идентификация компонента
| Параметр | Техническое пояснение |
|---|---|
| Артикул | 119641 |
| Обозначение в ASM 340 | E068, 3G.2 Cell Extraction Electrode — Service. |
| Функция | Участие в формировании электрического поля, извлекающего ионы из области ионизации. |
| Не является | Нитью накала, калиброванной течью или двойным коллектором старой ячейки 2G. |
| Совместимость | По типу и ревизии анализатора; для ASM 310 требуется подтверждение исполнения 3G.2. |
Материал предназначен для понимания конструкции и подготовки сервисной заявки. Разборку и электрические проверки выполняют подготовленные специалисты по руководству конкретного исполнения прибора. Артикулы, крепёж, уставки и порядок напуска сверяют до начала работ.
Видеообзор компонента
Русскоязычный обучающий обзор NotebookLM. Показанные схемы и примеры последовательности работ необходимо сопоставлять с руководством именно вашего течеискателя.
Аудиоразбор для инженеров
Подробное обсуждение назначения детали, симптомов неисправности и логики обслуживания. Скачать аудио.

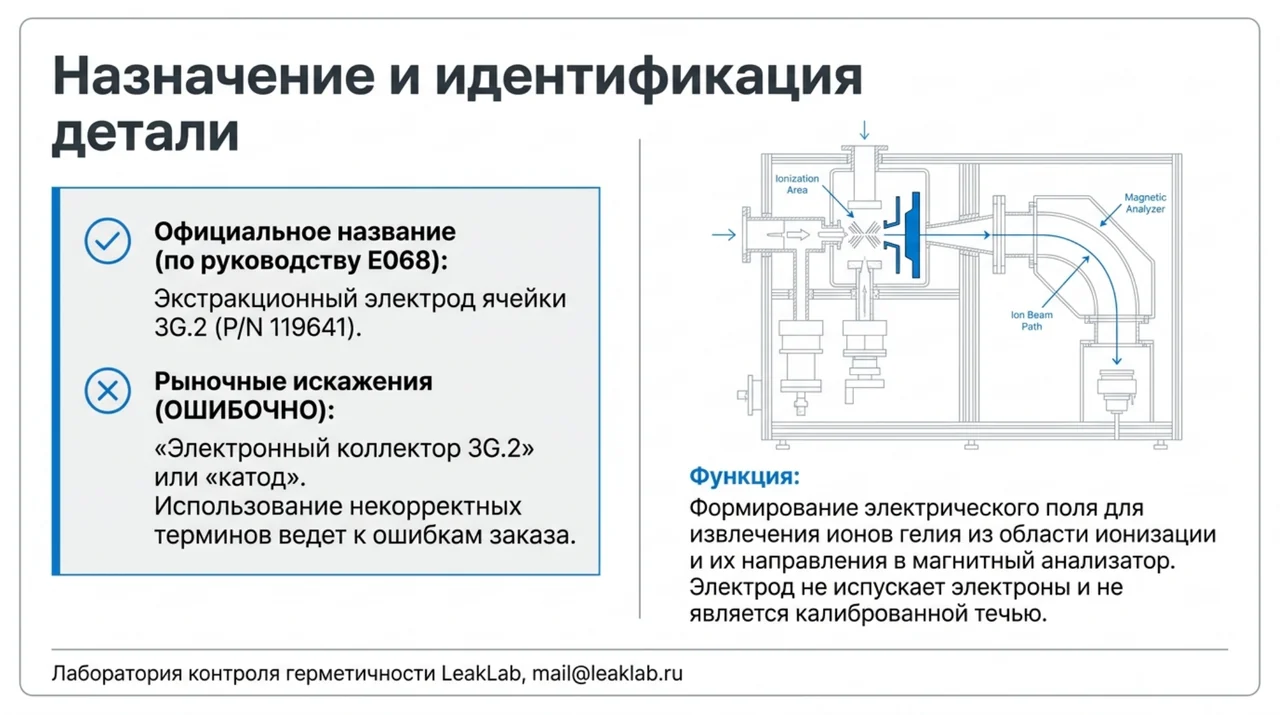

Правильное название определяет правильный заказ
В запросах на запасные части встречается название Electron collector 3G.2. Для номера 119641 руководство ASM 340 использует термин Extraction Electrode. В технической заявке следует сохранять артикул и заводское обозначение, а неточное название указывать только как поисковый синоним.

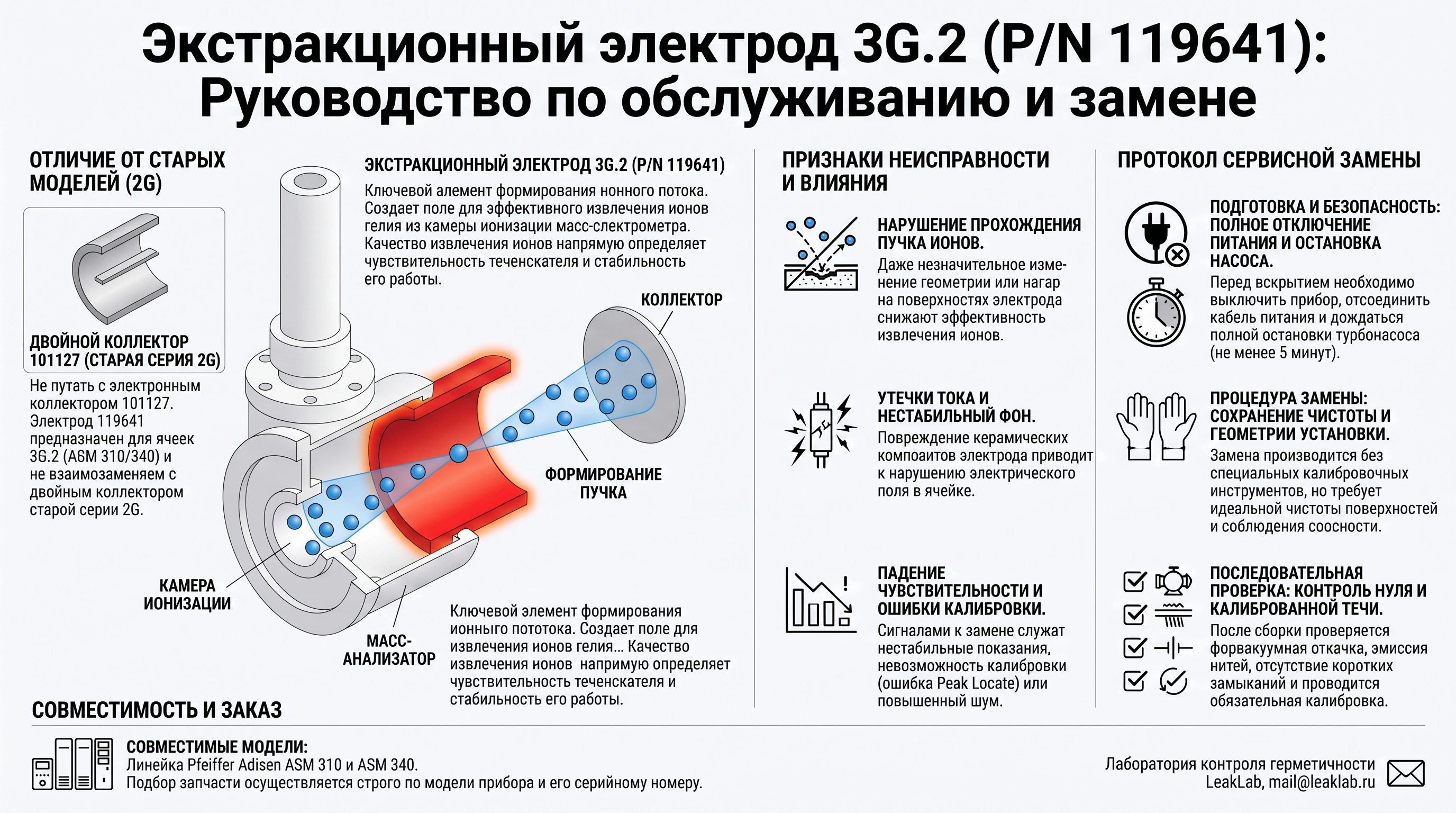

Электрод 119641 не следует смешивать с двойным электронным коллектором 101127 старой ячейки 2G. Визуальное сходство небольших металлических деталей не доказывает взаимозаменяемость: существенны расположение отверстий, изоляторов, электрических контактов и геометрия сборки.
Роль электрического поля в масс-спектрометрии
Нить ионного источника создаёт электроны, которые ионизуют поступающий газ. Чтобы полученные ионы могли участвовать в измерении, их направляют из области ионизации в последующий тракт анализатора. Экстракционный электрод участвует в формировании соответствующего электрического поля.
Загрязнение поверхности, повреждение изоляции или изменение взаимного положения деталей способны ухудшить прохождение ионов. Однако снижение сигнала не является прямым доказательством неисправности электрода: тот же результат дают недостаточная эмиссия, проблемы откачки, фон и неправильная калибровка. Точные напряжения и зазоры определяются сервисной документацией конкретной ячейки.
Диагностика до вскрытия ячейки
Сначала фиксируют сообщение прибора, режим измерения, поведение при откачке и отклик на контрольную течь. Затем сопоставляют состояние эмиссии, уровень фона, повторяемость показаний и результаты штатной калибровки. Электрические контакты и питание проверяет квалифицированный специалист с учётом опасных напряжений.
Важно отличать механический дефект электрода от неисправности соседних компонентов. Замена исправной детали не устраняет негерметичность, обрыв нити или дефект усилителя. Последовательная проверка всей измерительной цепи снижает риск ненужного ремонта и повторного загрязнения вакуумной камеры.
Сервисная установка и сохранение геометрии
Работы начинают после штатной остановки, отключения питания, полной остановки ротора и безопасного напуска по руководству. Время остановки не задают универсальными пятью минутами. До разборки документируют расположение соединений и деталей; рабочая зона должна исключать перенос пыли и загрязнений на изоляторы.
Электрод устанавливают без самодельной правки и произвольного изменения положения. Чистку, допустимые средства, приспособления и порядок затяжки выбирают по сервисной инструкции. При повреждении изоляции или посадочных элементов требуется оценка всей сборки. Учебные изображения не являются размерными чертежами для изготовления детали.
Как подтвердить результат ремонта
После сборки проверяют герметичность, достижение рабочего вакуума, устойчивость эмиссии, фон и отклик на меру потока. Затем выполняют штатную настройку и оценивают повторяемость измерений. Нельзя обещать стопроцентное извлечение ионов или восстановление чувствительности одной заменой без испытания прибора.
Для обращения в лабораторию контроля герметичности LeakLab укажите модель и серийный номер ASM, тип ячейки, артикул 119641, приложите фотографии маркировки и описание неисправности. Подтверждённая совместимость и результаты диагностики служат основанием для поставки и выбора объёма сервисных работ.
Скачать презентацию NotebookLM (PDF). В редакционную подборку включены слайды, размещённые в статье; учитывайте пояснения и ограничения применимости.
Источники и дополнительное чтение
- Pfeiffer Vacuum. ASM 340 Maintenance Instructions, E068: 3G.2 Cell Extraction Electrode — Service, 119641.
- Alcatel / Adixen. Сервисная документация ячеек 2G и 3G: различия поколений.
- LeakLab. Справочник запасных и расходных компонентов течеискателей ASM.
