Чувствительный элемент 057972 и датчик PI1 в сборе 795706 решают связанную, но не одинаковую задачу обслуживания. Разбираем тепловой принцип измерения, влияние состава газа и порядок проверки перед заменой.
Идентификация компонента
| Параметр | Техническое пояснение |
|---|---|
| 057972 | E026: filament for PI1 gauge, чувствительный элемент. |
| 795706 | E025: PI1 gauge, aluminium, датчик в сборе. |
| Принцип | Косвенное измерение давления по теплоотдаче нагретого элемента газу. |
| Влияющие факторы | Состав газа, загрязнение, температура, состояние элемента, контактов и электроники. |
| Диапазон | Определяется характеристиками датчика и измерительной электроники; не приписывается отдельной нити без документации. |
Материал предназначен для понимания конструкции и подготовки сервисной заявки. Разборку и электрические проверки выполняют подготовленные специалисты по руководству конкретного исполнения прибора. Артикулы, крепёж, уставки и порядок напуска сверяют до начала работ.
Видеообзор компонента
Русскоязычный обучающий обзор NotebookLM. Показанные схемы и примеры последовательности работ необходимо сопоставлять с руководством именно вашего течеискателя.
Аудиоразбор для инженеров
Подробное обсуждение назначения детали, симптомов неисправности и логики обслуживания. Скачать аудио.
Чувствительный элемент или датчик в сборе
Руководство ASM 340 разделяет две сервисные позиции: E025, датчик PI1 с алюминиевым корпусом 795706, и E026, элемент 057972. Это важно при заказе: исправный корпус с отказавшим элементом и повреждённая сборка датчика могут требовать разных решений.

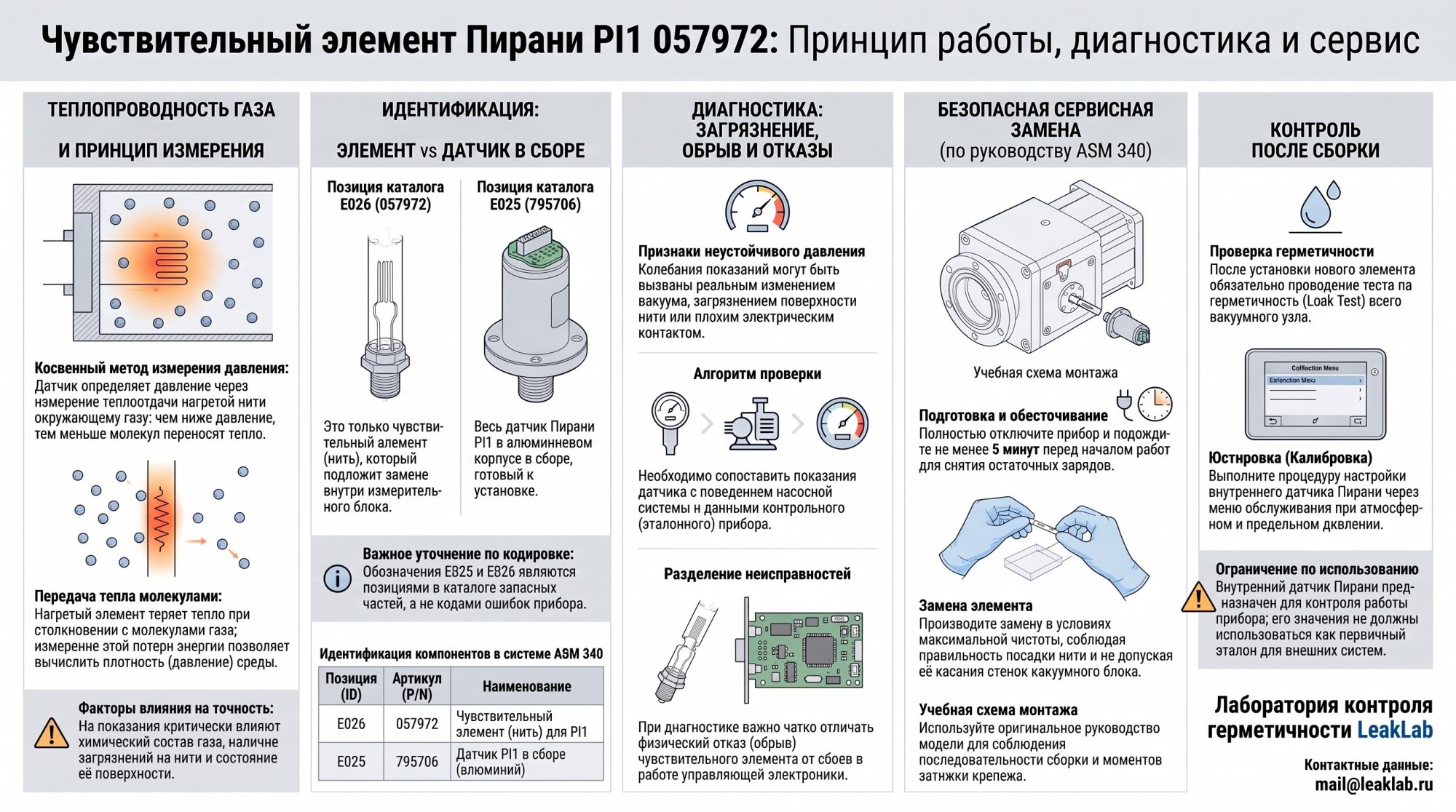

В подписях учебной инфографики возможны ошибки распознавания E825/E826: правильные обозначения для приведённых позиций — E025/E026. Заказ оформляют по артикулу и документации прибора, а не по изображению или похожему названию. Элемент PI1 также нельзя путать с эмиссионной нитью масс-спектрометра.
Почему Пирани зависит от газа
Электрический ток нагревает чувствительный элемент. Часть тепла отводится окружающим газом, причём эффективность теплоотдачи зависит от давления и свойств газа. Измерительная электроника связывает тепловое состояние элемента с показанием давления в рамках выбранной калибровочной характеристики.
Одинаковое истинное давление разных газов может давать различные показания теплопроводностного датчика. Загрязнение поверхности тоже меняет тепловой баланс. Поэтому неожиданное показание после изменения газовой среды не всегда означает неисправность насосов. Для сравнения с контрольным прибором необходимо учитывать принцип измерения и используемый газ.
Как отличить неисправность PI1 от плохой откачки
Сопоставляют показания с ходом откачки, состоянием клапанов, работой форвакуумного насоса и сообщениями управления. Реальная течь или недостаточная производительность насоса изменяет давление; обрыв элемента или контактная неисправность меняет работу измерительного канала. Эти случаи нельзя объединять одной рекомендацией о замене нити.
Диагностика включает осмотр доступных соединений и сравнение с подходящим контрольным вакуумметром в сопоставимых условиях. Электрические проверки выполняют по сервисной документации. Произвольная подача напряжения непосредственно на элемент опасна для детали и не является корректной проверкой его характеристики.
Установка элемента и проверка герметичности
Прибор отключают, останавливают вакуумные агрегаты и выполняют предусмотренный инструкцией напуск. После получения доступа осматривают корпус, посадку, уплотнения и контакты. Если проблема затрагивает сборку в целом, замены одного чувствительного элемента может быть недостаточно.
Новый элемент устанавливают с соблюдением чистоты и без механического повреждения. Размеры, уплотнительные материалы и приёмы очистки не выбирают по условной иллюстрации. После сборки проверяют герметичность, работу измерительного канала и выполняют предусмотренную настройку. Результат оценивают не только в одной точке, но и при штатном изменении режима откачки.
Данные для подбора в LeakLab
Укажите модель и серийный номер ASM, маркировку PI1, требуемую позицию 057972 либо 795706, характер ошибки и условия её появления. Полезны фотографии корпуса и разъёма, сведения о загрязнении, о контакте с технологическими газами и о последних сервисных работах.
Лаборатория контроля герметичности LeakLab помогает определить, требуется ли элемент, датчик в сборе или ремонт другой части вакуумной системы. Такой подход позволяет согласовать поставку с диагностикой и проверить восстановление работоспособности прибора после установки.
Скачать презентацию NotebookLM (PDF). В редакционную подборку включены слайды, размещённые в статье; учитывайте пояснения и ограничения применимости.
Источники и дополнительное чтение
- Pfeiffer Vacuum. ASM 340 Maintenance Instructions: E025 (795706) и E026 (057972).
- Руководство конкретного исполнения PI1: характеристика и процедура настройки.
- LeakLab. Справочник запасных компонентов течеискателей ASM.
