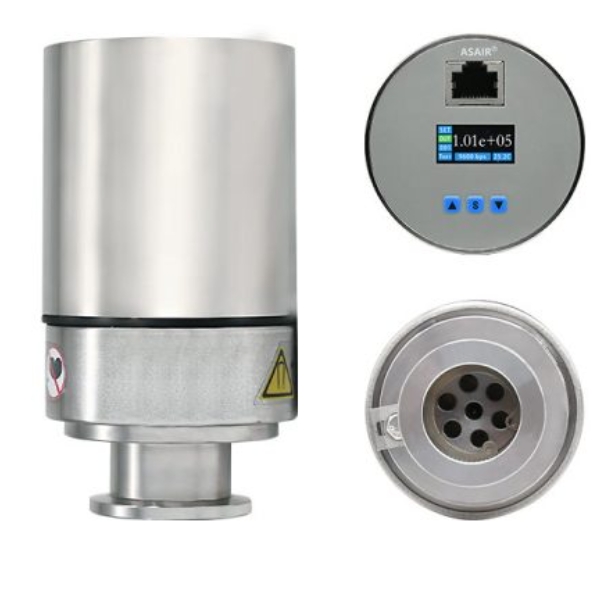

Широкодиапазонный вакуумметр AGP4000 объединяет измерительные принципы Пирани и холодного катода и предназначен для регистрации давления в диапазоне от 1×105 до 1×10−6 Па по воздуху и азоту. Такое исполнение позволяет использовать один прибор в вакуумной установке на нескольких стадиях откачки: наблюдать начальное разрежение, контролировать переходные режимы и продолжать измерение в области высокого вакуума. В статье разобраны только характеристики, приведённые в исходных данных прибора, а также практические выводы, которые непосредственно следуют из этих характеристик.
Материал адресован инженерам вакуумных установок, технологам, специалистам лабораторий и службам эксплуатации. Основной акцент сделан не на отдельном паспортном числе, а на правильном включении AGP4000 в измерительный тракт: выборе точки монтажа, учёте газовой зависимости, подключении питания и сигналов, защите от загрязнения и документировании результатов.
Зачем вакуумной системе широкий диапазон измерения
Давление в установке меняется на многие порядки по мере откачки. Если измерительный прибор охватывает только одну область, оператору приходится сопоставлять показания нескольких датчиков и учитывать, в какой момент каждый из них применим. AGP4000 построен по комбинированной схеме «Пирани + холодный катод» и имеет заявленный диапазон от 1×10−6 до 1×105 Па. Источник не задаёт отдельных порогов включения каждого измерительного принципа и не описывает алгоритм переключения между ними, поэтому такие пороги нельзя назначать в технологической инструкции без дополнительной эксплуатационной документации.
Диапазон указан для воздуха и азота, а точность и повторяемость — по азоту. Это важное ограничение: паспортные значения нельзя автоматически переносить на любой технологический газ. Если состав среды отличается, результат следует трактовать с учётом того, что в исходных данных отсутствуют коэффициенты пересчёта для других газов. В протоколе полезно фиксировать не только давление, но и газовую среду, при которой получено показание.
Подтверждённые характеристики AGP4000
| Параметр | Подтверждённое значение | Практическое значение |
|---|---|---|
| Модель | AGP4000 | Идентификатор исполнения, который следует указывать в журнале и схеме подключения. |
| Метод измерения | Комбинированный: Пирани + холодный катод | Один корпус охватывает несколько областей давления. |
| Диапазон измерений | 1×10−6…1×105 Па по воздуху и азоту | Позволяет наблюдать процесс от начального разрежения до высокого вакуума. |
| Точность | ±30% от измеренного значения по азоту | При оценке результата необходимо учитывать относительный характер допуска. |
| Повторяемость | ±5% от измеренного значения по азоту | Серии измерений целесообразно проводить при одинаковых условиях. |
| Аналоговый выход | 0–10 В, линейный | Возможна передача сигнала во внешнюю систему регистрации. |
| Цифровой интерфейс | RS485, Modbus RTU | Прибор можно включить в промышленный канал обмена данными. |
| Разъём | RJ45, питание и передача данных | До подключения требуется проверить назначение каждого контакта. |
| Питание | 15–30 В постоянного тока | Выход за диапазон запрещён исходными предупреждениями. |
| Потребляемая мощность | Не более 6 Вт | Значение учитывается при выборе источника питания. |
| Вакуумное присоединение | KF25 | Монтаж выполняется на соответствующий фланец вакуумного тракта. |
| Материалы в контакте с процессом | Нержавеющая сталь 304 и 431, электрополированная поверхность | Сведения нужны при оценке совместимости с рабочей средой. |
| Рабочая температура | От +5 до +55 °C | Измерение за пределами диапазона не подтверждено источником. |
| Единицы давления | Па, Торр, мбар; переключаемые | Единицу необходимо фиксировать вместе с числом. |
| Дисплей | Цветной TFT-LCD | Показывает текущее давление и режим работы. |

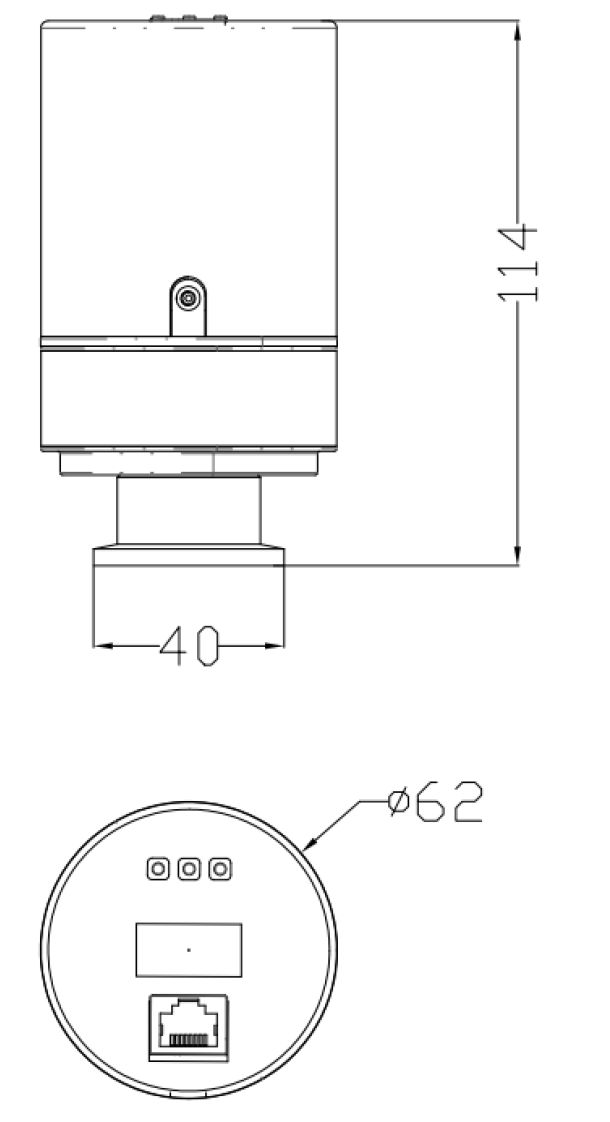

| Габариты | Ø62 × 114 мм | Размер учитывается при размещении на установке. |
| Масса | Около 450 г | Следует исключить механическую нагрузку корпуса на трубопровод. |
Точность ±30% не следует подменять более строгим допуском, а повторяемость ±5% не означает такую же точность. Эти характеристики описывают разные свойства измерения. В технологическом документе важно разделять требование к абсолютной оценке давления и требование к воспроизводимости показаний при повторении режима.
Комбинация Пирани и холодного катода
В исходных данных подтверждён комбинированный метод измерения, но не приведены пороги переключения, время прогрева каждого сенсора или внутренний алгоритм согласования. Поэтому корректный инженерный подход состоит в том, чтобы использовать заявленный общий диапазон, наблюдать отображаемый режим прибора и не назначать собственные границы сенсоров без руководства по эксплуатации.
Для анализа тренда важно сохранять одинаковые условия: состав газа, расположение датчика, температуру и конфигурацию арматуры. Поскольку диапазон и метрологические параметры указаны по воздуху и азоту, изменение газовой среды способно сделать прямое сравнение серий некорректным. В статье намеренно не приводятся коэффициенты газовой коррекции: их нет в доступных источниках.
Что контролировать в области перекрытия
- какой режим работы отображает прибор;
- не изменились ли газовая среда и температура относительно предыдущего измерения;
- нет ли резкого скачка, совпадающего с переключением арматуры или режима насоса;
- повторяется ли тренд при одинаковом цикле откачки;
- не загрязнён ли измерительный порт влагой, пылью или продуктами процесса.
Эти проверки не создают новой метрологической характеристики, а помогают отделить изменение процесса от ошибки подключения или условий эксплуатации. Если показания в одной и той же точке существенно расходятся, сначала проверяют условия и монтаж, а не корректируют результат произвольным коэффициентом.
Размещение в вакуумной установке
AGP4000 подключается к вакууму через фланец KF25. Точка установки должна представлять давление именно в той части системы, режим которой контролируется. Показание около насоса и показание около откачиваемого объёма могут описывать разные точки тракта, особенно при наличии длинной магистрали, арматуры или ограниченного проходного сечения. Источник не задаёт единственное обязательное место монтажа, поэтому оно выбирается по задаче измерения и фиксируется на схеме установки.
Корпус и контактирующие с процессом детали изготовлены из нержавеющей стали 304 и 431 с электрополированной поверхностью. Однако это описание материалов не является разрешением для любой химической среды. В исходных данных нет перечня совместимых агрессивных газов, допустимой скорости напуска или режима прогрева. Если процесс выходит за обычные условия воздуха или азота, совместимость должна подтверждаться отдельно.
Монтажный чек-лист
- Определить измерительную точку и отразить её на вакуумной схеме.
- Проверить соответствие присоединения KF25 и состояние уплотняющих элементов.
- Убедиться, что на корпус не передаётся нагрузка от тяжёлого или перекошенного трубопровода.
- Исключить попадание внутрь влаги, пыли и загрязнений.
- Проверить температуру окружающей зоны: подтверждён диапазон от +5 до +55 °C.
- Обеспечить безопасный доступ к дисплею и трём кнопкам управления.
- До подачи питания проверить распиновку RJ45, а не ориентироваться только на форму разъёма.

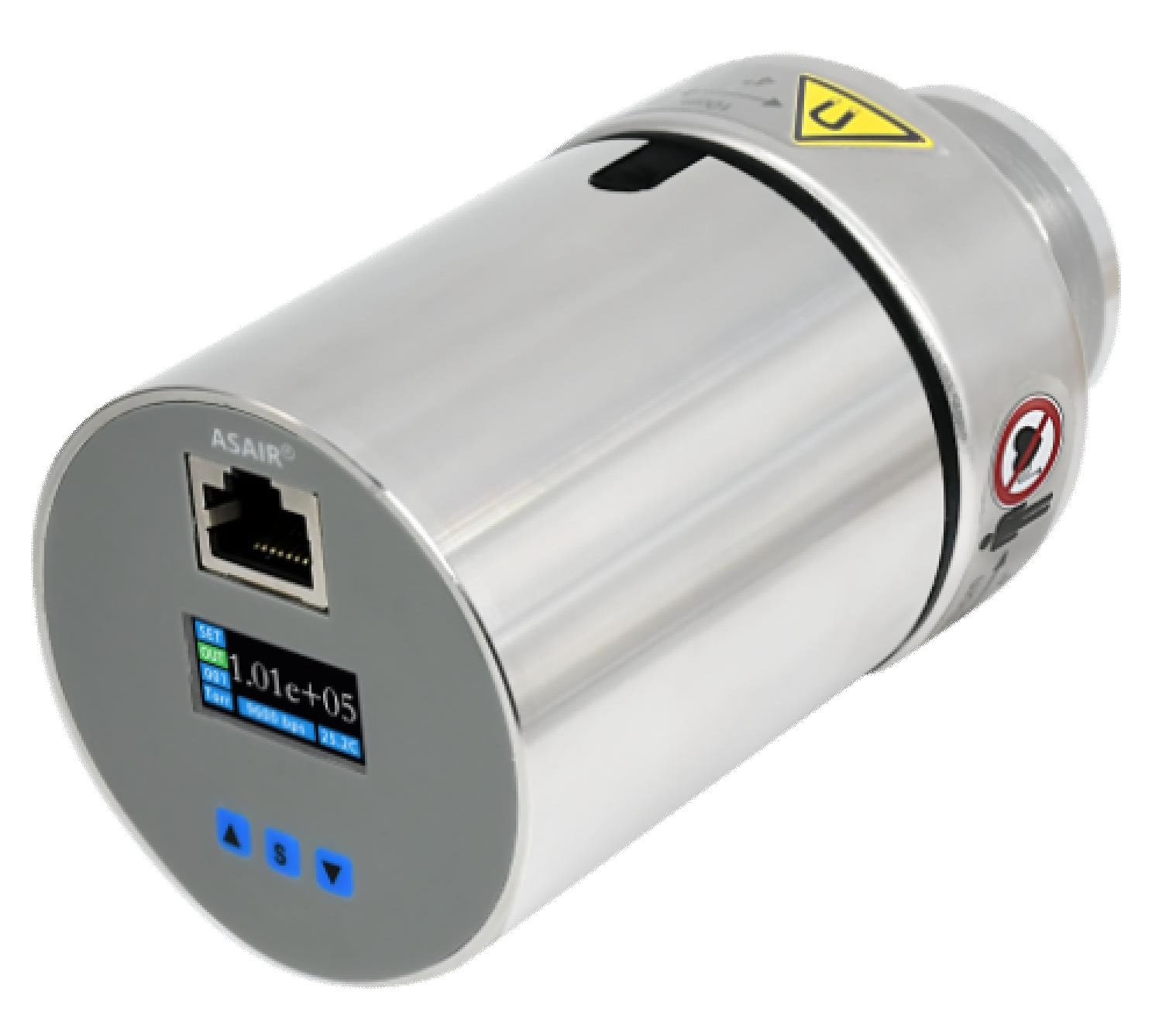

Электрическое подключение и передача данных
Один разъём RJ45 используется и для питания, и для передачи сигналов. Это означает, что стандартный внешний вид разъёма не является достаточным основанием подключать его к произвольному сетевому оборудованию. Назначение контактов должно соблюдаться точно.
| Контакт RJ45 | Назначение |
|---|---|
| 1 | +15…30 В VCC |
| 2 | −15…30 В VSS |
| 3 | Аналоговый выход «+» |
| 4 | Не подключён (NC) |
| 5 | Аналоговый выход «−» |
| 6 | Не подключён (NC) |
| 7 | RS485-B |
| 8 | RS485-A |
Питание должно находиться в пределах 15–30 В постоянного тока, а потребляемая мощность не превышает 6 Вт. Для аналогового канала подтверждён линейный сигнал 0–10 В. Для цифрового обмена указаны RS485 и Modbus RTU. Параметры адресации, скорости обмена и формата регистров в исходном наборе отсутствуют, поэтому их нельзя придумывать в проекте интерфейса: они должны браться из эксплуатационной документации конкретного прибора.
Пошаговый рабочий процесс
1. Подготовить задачу измерения
Определяют контролируемую точку, рабочий газ, ожидаемый диапазон давления и требуемую единицу отображения. Для воздуха и азота доступен подтверждённый диапазон 1×10−6…1×105 Па. Для другого газа в протоколе отмечают, что коэффициенты пересчёта исходником не заданы.
2. Проверить вакуумное присоединение
Осматривают фланец KF25, уплотнение и ближайший участок тракта. Влага и пыль должны быть исключены. После монтажа проверяют, что датчик не служит опорой для магистрали и доступен для наблюдения.
3. Проверить электрическую схему
Сверяют контакты RJ45, полярность питания, диапазон 15–30 В и выбранный канал связи. Неиспользуемые контакты 4 и 6 оставляют неподключёнными. Для RS485 проверяют линии A и B, для аналогового канала — отдельные контакты выхода.
4. Запустить наблюдение
После включения контролируют дисплей, выбранную единицу и режим работы. Исходные данные подтверждают три кнопки управления: вверх/влево, вниз/вправо и подтверждение/отмена. Конкретная последовательность меню в источнике не описана, поэтому здесь она не воспроизводится.
5. Зафиксировать тренд
Во время откачки записывают давление, время, единицу, газовую среду и состояние установки. При использовании внешней системы данные получают через 0–10 В или RS485 Modbus RTU. Нельзя смешивать в одном ряду значения в Па, Торр и мбар без явного обозначения единицы.
6. Оценить повторяемость
Повторный цикл выполняют при сопоставимых условиях. Подтверждённая повторяемость по азоту составляет ±5% от измеренного значения. Если отклонение больше, проверяют газ, температуру, загрязнение, герметичность подключения и одинаковость режима установки.
7. Завершить и оформить запись
В журнал вносят модель AGP4000, место установки, диапазон цикла, рабочий газ, температуру, единицы, канал регистрации и наблюдавшиеся отклонения. Такая запись позволяет сравнивать результаты без приписывания прибору характеристик, которых нет в источнике.
Ограничения и типичные ошибки
- Перенос характеристик на любой газ. Диапазон указан по воздуху и азоту, а точность и повторяемость — по азоту.
- Подмена точности повторяемостью. ±30% и ±5% относятся к разным характеристикам.
- Подача неподходящего питания. Допустимы 15–30 В постоянного тока; превышение диапазона запрещено.
- Подключение RJ45 как обычного сетевого порта. Разъём объединяет питание, аналоговый выход и RS485 и требует соблюдения распиновки.
- Монтаж в загрязнённой точке. Источник прямо требует избегать попадания влаги и пыли.
- Самостоятельное вскрытие. В предупреждениях указано не вскрывать и не ремонтировать прибор самостоятельно.

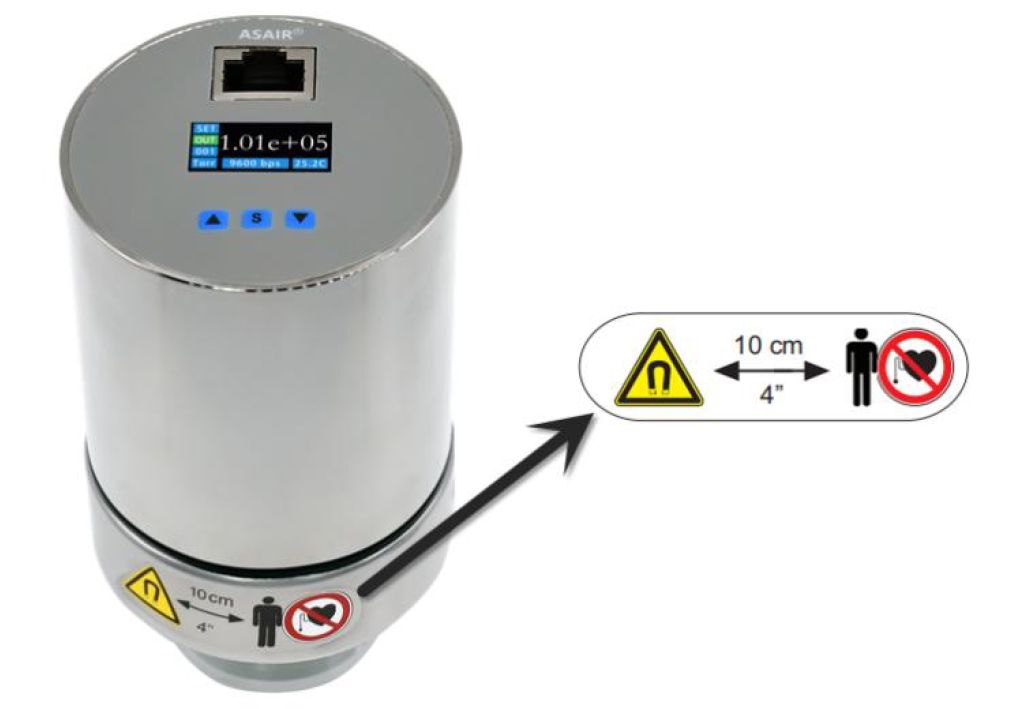

- Игнорирование магнитных компонентов. Людям с кардиостимуляторами следует соблюдать минимальное расстояние 10 см.
- Неуказанная единица измерения. Прибор переключает Па, Торр и мбар, поэтому число без единицы непригодно для протокола.
- Выдуманные параметры связи. Адрес Modbus, скорость и карта регистров в доступном источнике не приведены.
Применение без расширения паспортных утверждений
Источник перечисляет производство и испытания полупроводников, аналитическое и научное оборудование, медицинские вакуумные системы, пищевую промышленность, аэрокосмические технологии, нефтехимию и энергетику, вакуумную упаковку, научно-исследовательские лаборатории, системы дегазации и сушки. Этот перечень описывает возможные направления применения, но не отменяет проверки совместимости материалов, условий процесса и требуемой точности для конкретной установки.
В системе контроля герметичности AGP4000 может выполнять задачу наблюдения за давлением в вакуумной части. Само наличие широкого диапазона не превращает вакуумметр в течеискатель и не задаёт критерий герметичности. Критерий контроля, метод испытания и допустимый поток должны определяться отдельно; AGP4000 предоставляет данные о давлении в подтверждённых условиях.
Что включить в протокол или рабочий чек-лист
| Поле | Что записать | Зачем |
|---|---|---|
| Прибор | AGP4000 | Идентификация средства измерения. |
| Точка монтажа | Узел установки на схеме | Понимание, к какой части тракта относится давление. |
| Газ | Воздух, азот или фактическая среда | Учёт газовой зависимости исходных характеристик. |
| Температура | Фактическое значение в пределах +5…+55 °C | Подтверждение рабочих условий. |
| Единица | Па, Торр или мбар | Однозначная трактовка числа. |
| Канал | Дисплей, 0–10 В или RS485 | Прослеживаемость способа регистрации. |
| Цикл | Время и последовательность режимов | Сопоставимость повторных измерений. |
| Отклонения | Скачки, нестабильность, загрязнение | Отделение состояния установки от единичного показания. |
FAQ
Какой диапазон давления подтверждён для AGP4000?
От 1×10−6 до 1×105 Па по воздуху и азоту.
Можно ли считать точность равной ±5%?
Нет. ±5% — подтверждённая повторяемость по азоту. Точность по азоту указана как ±30% от измеренного значения.
Какие сигналы доступны?
Линейный аналоговый выход 0–10 В и цифровой интерфейс RS485 с протоколом Modbus RTU.
Можно ли подключить RJ45 к обычной компьютерной сети?
Источник этого не подтверждает. Разъём имеет специальную распиновку для питания, аналогового выхода и RS485, поэтому подключение выполняют только по назначению контактов.
Какие единицы показывает прибор?
Па, Торр и мбар с возможностью переключения.
Какие условия требуют отдельного подтверждения?
Работа с газами, отличными от воздуха и азота, химическая совместимость конкретной среды, алгоритм переключения сенсоров и параметры Modbus, которых нет в исходном наборе.
