Вакуумный насос 2XZ‑8B
2XZ-8B — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением. Номинальная быстрота откачки 8 л/с (28,8 м³/ч). Предназначен для откачки воздуха и совместимых газов, самостоятельной работы и создания форвакуума.
Запросить техническое предложение
Назначение и задачи предприятия
Насос применяют в вакуумной сушке, дегазации, упаковке, лабораторных установках и технологических системах. Он может служить форвакуумным насосом для бустерной, диффузионной или турбомолекулярной ступени. Совместимость определяют по газовой нагрузке и допустимому давлению на выходе высоковакуумного насоса.
Производительность 28,8 м³/ч характеризует объём газа при условиях на входе. Она не задаёт постоянное время откачки любой камеры. На длительность цикла влияют её объём, требуемое давление, длина трубопровода, выделение газа стенками и герметичность соединений.
Конструкция и принцип работы
Ротор с подвижными пластинами вращается в рабочем корпусе. Изменение объёма рабочих полостей обеспечивает всасывание, сжатие и выпуск газа. Две ступени включены последовательно; электродвигатель соединён с насосным механизмом прямым приводом.
- Принудительная подача масла смазывает механизм и уплотняет рабочие зазоры.
- Газобалластный клапан уменьшает риск конденсации водяного пара в масле. При открытом газобалласте предельное давление может ухудшаться.
- Автоматический противовозвратный клапан ограничивает обратный поток масла после остановки.
- Патрубки и фланцы подбирают по исполнению насоса и ответной магистрали.
Масляное уплотнение требует контроля состояния масла. Насос не является безмасляным: для защиты процесса от масла и выхлопа подбирают соответствующие ловушки и фильтры.
Технические характеристики 2XZ-8B
| Тип насоса | Двухступенчатый пластинчато-роторный, маслозаполненный, с прямым приводом |
|---|---|
| Номинальная быстрота откачки | 8 л/с · 28,8 м³/ч |
| Предельное парциальное давление | ≤ 4 × 10⁻² Па |
| Предельное полное давление | ≤ 1 Па |
| Частота вращения | 1400 об/мин |
| Электропитание | 380 В; конкретный двигатель — по шильдику |
| Мощность двигателя | 1,5 кВт |
| Входное присоединение | KF40 или патрубок Ø40 мм — по исполнению |
| Уровень шума | 66 дБА; условия измерения в таблице не приведены |
| Объём масла | 2,3–2,5 л |
| Масса нетто / брутто | 52 / 58 кг |
| Габариты Д × Ш × В | 650 × 240 × 430 мм |
Характеристики относятся к серии 2XZ-B в технической таблице изготовителя. Двигатель, присоединения и монтажные размеры поставляемого экземпляра сверяют с паспортом. Масса брутто включает упаковку.
Полное и парциальное давление
Предельное парциальное давление и предельное полное давление — разные показатели. Значение 0,04 Па нельзя принимать за гарантированное полное давление на входе. Полное давление включает вклад всех компонентов газа, в том числе паров; в таблице для него указан предел 1 Па.
Давление в рабочей камере обычно выше предельного давления самого насоса. Причины — газовая нагрузка, проводимость линии, испарение масла, загрязнения и негерметичность. При приёмке фиксируют метод измерения, состояние масла, режим газобалласта и время прогрева.
График быстроты откачки
При уменьшении давления быстрота откачки снижается. Для расчёта рабочего режима используют значение на кривой при требуемом давлении, а не только номинальную производительность. График показывает характеристику насоса, а не зависимость давления от времени в конкретной камере.
Эффективную быстроту у камеры оценивают с учётом проводимости магистрали: 1/Sэфф = 1/Sнас + 1/C. Для первичной оценки газовой нагрузки используют Q = p·Sэфф. Давление, быстрота и поток должны быть выражены в согласованных единицах.

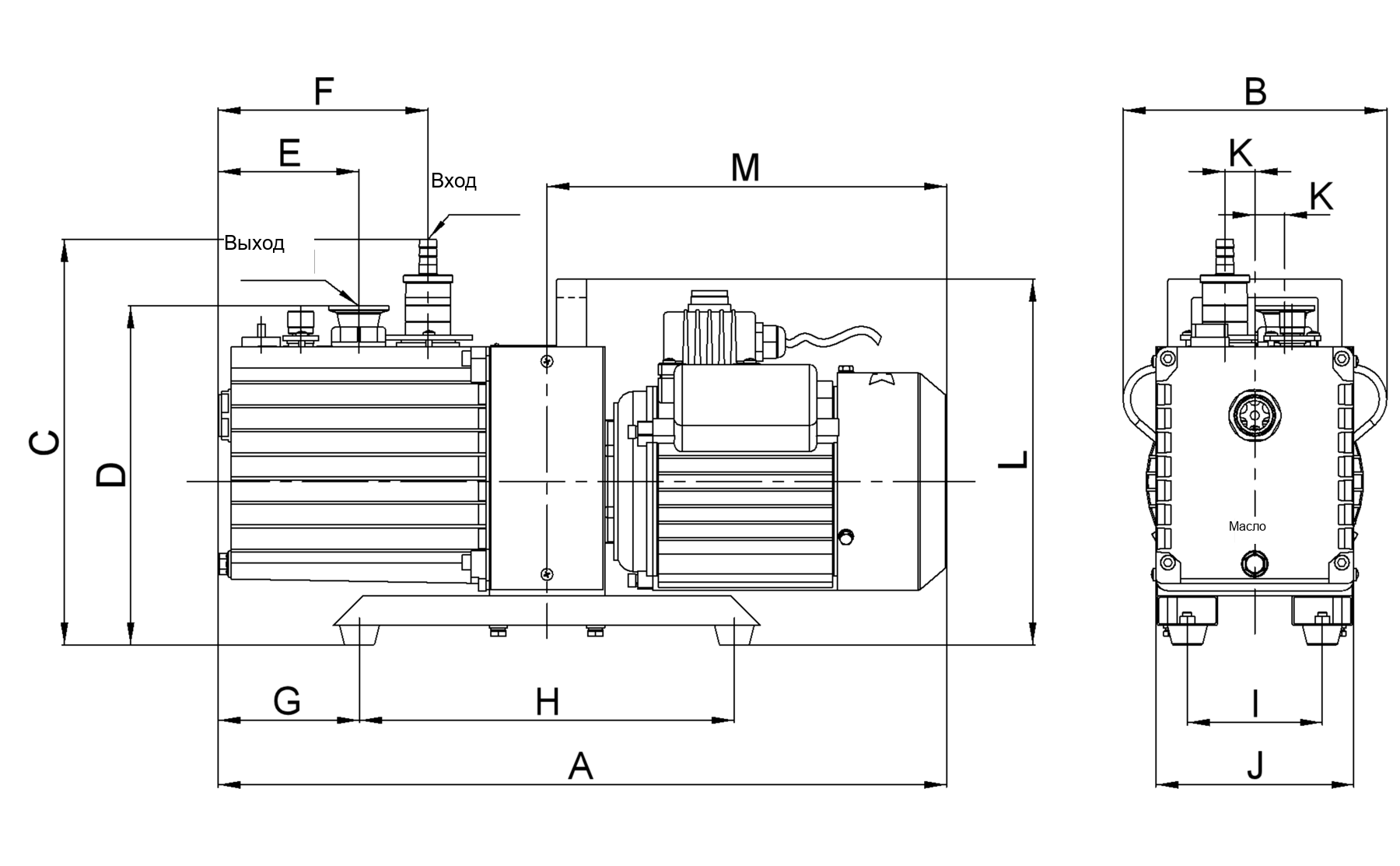

Габариты и монтажная схема
Сводные габариты 2XZ-8B: 650 × 240 × 430 мм. На опубликованной странице изготовителя размерная таблица под крупной схемой повторяет модели 2XZ-2B/4B. Эти значения нельзя переносить на 2XZ-8B. Положение креплений и высоту присоединений согласуем перед монтажом.
Подключение и ввод в эксплуатацию
- Установите насос на устойчивую горизонтальную опору. Обеспечьте вентиляцию двигателя и доступ к заливной пробке, сливу масла и смотровому окну.
- Сверьте напряжение и схему подключения с шильдиком. Для трёхфазного двигателя проверьте направление вращения по указанию на насосе. Электрическое подключение выполняет квалифицированный специалист.
- Заправьте рекомендованное вакуумное масло и проверьте уровень по руководству. Табличный объём не заменяет контроль уровня.
- Соберите короткую магистраль достаточного сечения. Исключите нагрузку трубопровода на патрубок; для виброразвязки предусмотрите подходящий гибкий участок.
- Подключите измерение давления, проверьте герметичность соединений и проведите пробную откачку. Сохраните исходные показатели для последующего обслуживания.
Защита от паров и технологических загрязнений
Для влажного газа применяют согласованный газобалластный режим и конденсационную защиту. Для частиц устанавливают входной фильтр. Маслоулавливатель на выхлопе решает другую задачу и не заменяет входную защиту. Допустимый состав газа и возможность работы с агрессивной средой проверяют отдельно.
Обычное исполнение не следует использовать для взрывоопасной среды без подтверждённого допуска. Наличие фильтра не превращает насос в коррозионностойкое или взрывозащищённое оборудование.
Обслуживание и диагностика
При осмотре контролируют уровень и внешний вид масла, температуру корпуса, шум, вибрацию и скорость достижения рабочего давления. Помутнение масла, рост фона, замедление откачки и необычный шум требуют проверки причины. Период замены масла назначают по руководству и реальной газовой нагрузке, а не по универсальному календарному сроку.
Если вакуум ухудшился, последовательно проверяют измеритель, герметичность линии, газобалласт, входной фильтр и масло. Проверка с заглушённым входом помогает отделить состояние насоса от газовой нагрузки установки. Разборку проводят после отключения питания и безопасного снятия вакуума.
Подбор и комплектность поставки
Ликлаб помогает подобрать насос, защитные устройства и присоединения, согласовать монтаж, ввод в работу и сервис. Для предложения укажите рабочий газ, объём камеры, конечное давление, требуемое время цикла, питание и режим эксплуатации. При замене приложите шильдик и размеры существующего узла.
В комплектности фиксируют двигатель, входной фланец, масло, фильтры, кабель и принадлежности. Актуальное наличие и количество приведены в складском разделе.
