Встроенная гелиевая течь создаёт внутри течеискателя контрольный поток пробного газа. При запуске самопроверки прибор подключает этот источник к вакуумному измерительному тракту, регистрирует отклик и сопоставляет его с заданным для установленной течи значением. Такая процедура помогает проверить чувствительность канала, устойчивость нулевой линии и готовность прибора перед рабочими измерениями без подключения внешней течи к входу.
В этой статье рассматриваются два обозначения — 109241 и E084. Они относятся к внутренним калиброванным течам, но не являются взаимозаменяемыми по умолчанию. Для 109241 в исходных данных прямо указана совместимость с течеискателями ASM 122, ASM 142 и ASM 310, конструкция с мембраной диффузии гелия и числовой диапазон потока. Для E084 подтверждена совместимость только с приборами, имеющими соответствующий модуль; числовое значение потока и температурную поправку необходимо брать из документов конкретной меры. Это разделение принципиально для сервиса: параметры одного исполнения нельзя автоматически переносить на другое.
Зачем течеискателю внутренний источник сигнала
Масс-спектрометрический течеискатель содержит вакуумный тракт, источник ионов, анализатор, датчики давления и электронный канал обработки. Даже если прибор включается без ошибок, его отклик может изменяться из-за состояния катодов, датчиков, вакуумной части, нулевой линии или самой внутренней течи. Контрольный поток позволяет оценивать систему как единый измерительный тракт, а не только проверять работоспособность дисплея и автоматики.
Во время внутренней проверки газ из герметичного резервуара проходит через дозирующий элемент или диффузионную мембрану и поступает в вакуумную часть. Прибор регистрирует сигнал и использует его для самопроверки или внутренней калибровки. Оператору важен не единичный факт появления пика, а воспроизводимость отклика при сопоставимых температуре, времени прогрева и состоянии фона.
Диффузионный принцип 109241

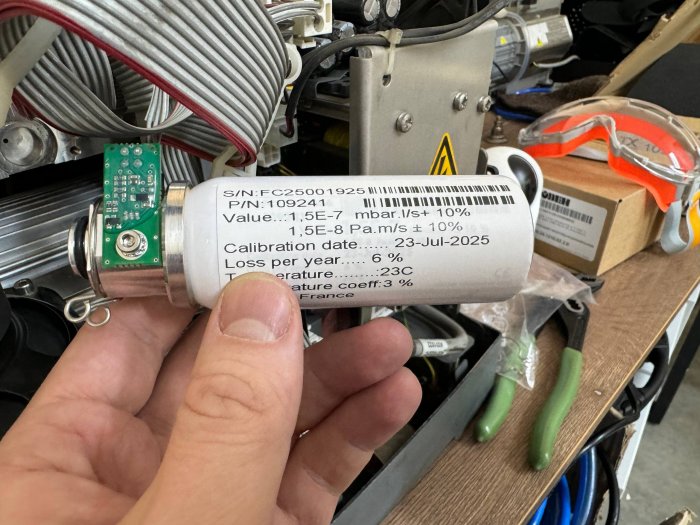

Исполнение 109241 описано как герметичный баллон с мембраной диффузии гелия. При постоянной температуре гелий проходит через мембрану с малым потоком. Для этой течи указан диапазон воспроизводимого потока от 1×10−9 до 1×10−8 Па·м³/с при 20 °C. Предел допускаемой относительной погрешности составляет ±15 %, а температурная поправка — 3 ± 0,5 % от воспроизводимого потока на 1 °C.
Температурная зависимость означает, что паспортное значение нельзя сравнивать с показанием течеискателя без учёта фактических условий. Даже корректно работающий узел даст различный контрольный поток при различной температуре. Поэтому температура встроенной течи или прибора должна стабилизироваться, а расчёт выполнять по данным документа конкретной меры.
Исполнение E084
E084 описано как герметичный резервуар с дозирующим элементом для совместимых течеискателей, оснащённых модулем E084. В исходных данных приводятся обозначения E084 / 121528S, но не указан единый числовой поток, применимый ко всем экземплярам. Его значение, относительную погрешность и температурную поправку следует брать из свидетельства или паспорта конкретной течи. Такая осторожность исключает ошибку, при которой диапазон 109241 механически присваивают E084.
Подтверждённые характеристики и границы переноса данных
| Параметр | 109241 | E084 |
|---|---|---|
| Тип применения | Встроенная внутренняя калиброванная течь | Встроенная внутренняя калиброванная течь |
| Пробный газ | Гелий высокой чистоты | Гелий высокой чистоты |
| Назначение | Самопроверка и внутренняя калибровка ASM | Автоматическая калибровка и проверка чувствительности совместимого прибора |
| Подтверждённая совместимость | ASM 122, ASM 142, ASM 310 | Течеискатели с модулем E084 |
| Каталожные обозначения | 2000049790 / 109241; позиция PN20048 | E084 / 121528S |
| Поток | 1×10−9…1×10−8 Па·м³/с при 20 °C | Брать из документов конкретной меры |
| Относительная погрешность | ±15 % | Брать из документа конкретной меры |
| Температурная поправка | 3 ± 0,5 % на 1 °C | Брать из документа конкретной меры |
| Соединение | Специальное присоединение для ASM 122 / 142 / 310 | Исполнение по модулю E084 |
| Конструкция | Герметичный баллон с мембраной диффузии гелия | Герметичный резервуар с дозирующим элементом |
| Срок службы | До 10 лет при соблюдении условий эксплуатации | Зависит от хранения и эксплуатации |
Срок «до 10 лет» для 109241 — типовой ориентир, а не подтверждение состояния узла после конкретного периода. Решение о пригодности принимают по документам, контрольному отклику, его стабильности и результатам диагностики течеискателя.
Совместимость: что проверить до заказа и установки
Совпадение слов «внутренняя течь» недостаточно для выбора запасной части. Проверку начинают с модели течеискателя и штатного обозначения установленного узла. Для 109241 подтверждены ASM 122, ASM 142 и ASM 310. Для E084 требуется наличие соответствующего модуля. Затем сверяют каталожный номер, присоединение и документы на конкретную меру.
Если на старом узле читается только часть маркировки, полезно сопоставить её с паспортом прибора и сервисной документацией. Нельзя подбирать течь только по внешней форме: дозирующий элемент, номинальный поток и температурная характеристика могут отличаться. Также не следует считать обозначения 2000049790 / 109241 и E084 / 121528S вариантами одного артикула.
Минимальный набор входных данных
- модель и серийная идентификация течеискателя;
- маркировка демонтируемой внутренней течи;
- каталожный номер по документации прибора;
- тип внутреннего модуля и присоединения;
- ожидаемый контрольный поток и температура его нормирования;
- данные действующего документа конкретной меры;
- история отклика до возникновения неисправности.
Пошаговый рабочий процесс проверки отклика
- Идентифицировать узел. Записать, установлена ли 109241 или E084, и не переносить между ними числовые параметры.
- Поднять документ меры. Зафиксировать номинальный поток, температуру, погрешность и температурную поправку именно установленного экземпляра.
- Стабилизировать прибор. Дождаться рабочего состояния вакуумной системы и устойчивой температуры. Проверка сразу после перемещения или включения не даёт сопоставимого результата.
- Оценить нулевую линию. До подключения внутренней течи записать фон и убедиться, что он не маскирует контрольный сигнал.
- Запустить штатную процедуру. Использовать режим внутренней самопроверки или калибровки, предусмотренный течеискателем.
- Записать отклик. Сохранить максимальное или установившееся значение, время выхода на него и температуру.
- Применить температурную поправку. Для 109241 использовать 3 ± 0,5 % на 1 °C, опираясь на документ конкретной течи. Для E084 брать коэффициент только из её документа.
- Сопоставить с ожидаемым потоком. Учитывать относительную погрешность и не требовать буквального совпадения с номиналом.
- Повторить цикл. После восстановления нулевой линии выполнить повтор и оценить воспроизводимость.
- Зафиксировать решение. Отделить успешную проверку отклика от вывода о состоянии всех режимов прибора; при отклонении направить систему на диагностику.
Регулярность такого контроля определяется рабочей документацией предприятия. Исходные материалы рекомендуют выполнять проверку перед сменой или серией ответственных испытаний, но не задают универсальный интервал для всех производств.
Температурная поправка без типичных ошибок
Для 109241 поток нормирован при 20 °C. При другой температуре его значение изменяется. Коэффициент 3 ± 0,5 % на 1 °C относится к воспроизводимому потоку. В журнале важно хранить не только скорректированное значение, но и исходную температуру, применённый коэффициент и документ, из которого он взят.
Ошибка возникает, когда оператор использует температуру воздуха сразу после включения, хотя сама встроенная течь ещё не стабилизировалась. Другая ошибка — применять коэффициент 109241 к E084 без подтверждения. Третья — сравнивать отклик текущей смены с историческим числом, не учитывая различие температур. Все три ситуации способны создать видимость деградации исправного узла или, наоборот, скрыть реальное изменение.
Установка и сервисная замена
Внутренняя течь является частью вакуумного тракта. После её замены необходимо проверить герметичность соединений, состояние вакуумной части и отклик прибора. Исходные данные перечисляют диагностику внутренней течи, демонтаж старого узла, установку новой течи, контроль соединений, проверку на внутренней и внешней течи, оценку катодов и датчиков Пирани, а также настройку рабочих режимов.
Эти операции образуют логичную последовательность: сначала механическая установка, затем вакуумная проверка, после неё контроль нуля и только затем оценка контрольного сигнала. Если сразу корректировать чувствительность без проверки соединений, можно компенсировать утечку монтажа или нестабильную откачку программным коэффициентом.
Контроль после установки
- Сверить маркировку установленного узла с заданием.
- Проверить механическое присоединение без загрязнения уплотняемых поверхностей.
- Выполнить вакуумный цикл и оценить достижение рабочего состояния.
- Проверить устойчивость нулевой линии без внутреннего сигнала.
- Запустить внутреннюю проверку и записать отклик.
- Сопоставить значение с документом течи и температурой.
- При наличии внешней контрольной течи сравнить работу канала на двух источниках.
- Сохранить результаты как исходную точку для последующего тренда.
Признаки возможной деградации
Ни один отдельный симптом не доказывает неисправность внутренней течи. Сниженный сигнал может быть связан с течью, вакуумным трактом, катодами, датчиками или условиями. Поэтому диагностика строится на сочетании наблюдений.
| Наблюдение | Что проверить | Почему нельзя делать быстрый вывод |
|---|---|---|
| Отклик ниже исторического | Температуру, поправку, фон, вакуум и состояние катодов | Снижение не локализует причину само по себе |
| Отклик нестабилен | Время стабилизации, нулевую линию, повторяемость цикла | Нестабильность может возникать вне течи |
| Проверка проходит только после коррекции | Исходные коэффициенты и герметичность установки | Коррекция способна скрыть механическую проблему |
| Внутренний сигнал есть, внешний отсутствует | Входной тракт и соединение внешней течи | Внутренняя проверка не охватывает весь внешний путь |
| Внешний сигнал есть, внутренний отклонён | Внутренний модуль, клапаны и параметры установленной течи | Нужно разделить два пути подачи газа |
| Ноль восстанавливается медленно | Гелиевый фон и состояние вакуумной части | Медленное восстановление не равно деградации дозатора |
Ограничения и безопасная интерпретация
- Внутренняя течь проверяет отклик части измерительного тракта, но не заменяет проверку внешнего входа и всей оснастки.
- Параметры 109241 не применяются к E084 без документа конкретного исполнения.
- Паспортный поток зависит от температуры; сравнение без поправки некорректно.
- Факт прохождения автоматической калибровки не доказывает отсутствие всех неисправностей прибора.
- Типовой срок службы не является критерием годности без фактической проверки.
- Наличие слова «поверка» в наименовании товара не подтверждает действующий статус конкретной меры; его устанавливают по идентификационным данным и документам.
- Исходные материалы не содержат размеров, массы, условий хранения и единого потока E084.
Протокол и чек-лист метролога
Поля протокола внутренней проверки
- модель и серийная идентификация течеискателя;
- обозначение внутренней течи: 109241 или E084;
- каталожный номер и маркировка установленного узла;
- номер и дата документа конкретной меры;
- номинальный поток и температура нормирования;
- температура при проверке и применённая поправка;
- нулевой фон до запуска внутреннего сигнала;
- измеренный отклик и время его стабилизации;
- результат повторного цикла;
- сравнение с предыдущей проверкой;
- решение: допускается работа, требуется повтор или диагностика.
Чек-лист перед началом измерений
- Исполнение внутренней течи идентифицировано.
- Документ относится к тому же экземпляру.
- Температура стабилизировалась и записана.
- Фон устойчив до включения внутреннего сигнала.
- Поправка взята из документа, а не из параметров другого исполнения.
- Выполнено не менее одного повторного цикла после восстановления нуля.
- Отклик сопоставлен с историей того же прибора.
- При отклонении проверен внешний тракт, а не только коэффициент калибровки.
Частые вопросы
Подходит ли 109241 для любого ASM?
Нет. В исходных данных прямо указаны ASM 122, ASM 142 и ASM 310. Для другой модели совместимость должна быть подтверждена отдельно.
Можно ли использовать поток 109241 для E084?
Нет. Для E084 поток, погрешность и температурную поправку следует брать из документа конкретной меры.
Что означает диапазон 1×10−9…1×10−8 Па·м³/с?
Это подтверждённый диапазон воспроизводимого потока 109241 при 20 °C. Он не является диапазоном измерения самого течеискателя.
Если автоматическая калибровка прошла, прибор полностью исправен?
Процедура подтверждает контрольный отклик по внутреннему пути. Внешний вход, оснастка и другие режимы требуют собственных проверок.
Когда подозревать деградацию течи?
Когда при сопоставимой температуре и исправном вакуумном тракте отклик устойчиво отклоняется от ожидаемого или меняется во времени. Вывод делают после разделения возможных причин.
Как хранить историю?
Вместе с откликом сохраняют температуру, фон, поправку, документ меры, модель прибора и результат повтора. Без этих полей тренд трудно интерпретировать.
