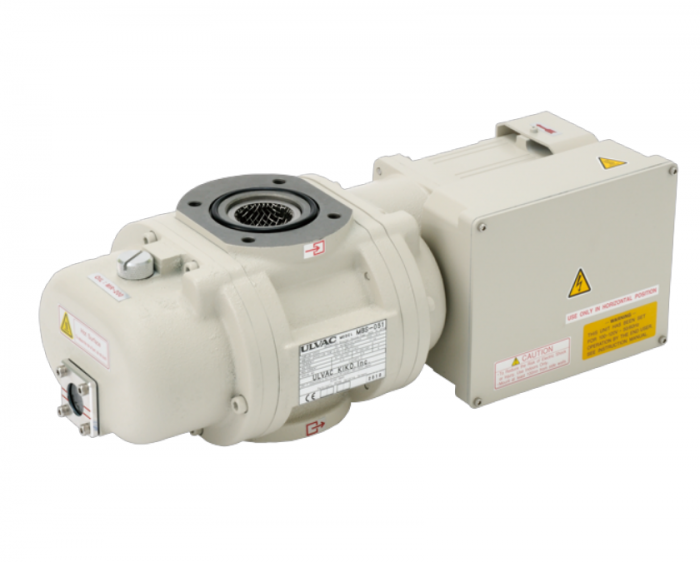

ULVAC MBS-053 — компактный механический бустерный насос рутсового типа, который работает между откачиваемым объёмом и форвакуумным насосом. Его задача — увеличить эффективную быстроту откачки в той области давления, где одной форвакуумной ступени уже недостаточно для требуемого темпа процесса. Насос нельзя использовать как единственный источник вакуума: схема, режим запуска, арматура, выпуск и тепловые условия должны рассматриваться как единый насосный агрегат.
Исходные характеристики указывают быстроту откачки 50 м³/ч при 1×102 Па, предельное давление 4,0×10−2 Па и рекомендуемую быстроту форвакуумного насоса 130–240 л/мин. Эти числа описывают оборудование, но не гарантируют такое же давление в любой установке. Реальный результат зависит от форнасоса, проводимости магистрали, чистоты, влаги, газовыделения и герметичности.
Место бустера Рутса в вакуумном тракте
Внутри MBS-053 синхронно вращаются два ротора специальной формы. Они движутся в противоположных направлениях и переносят газ от входа к выпуску. Бустерная ступень не выбрасывает газ непосредственно в атмосферу, поэтому выпуск соединяется с форвакуумным насосом. Откачиваемый объект подключается к входному фланцу бустера через главный вакуумный клапан.
Типовая последовательность тракта выглядит так: объект, главный клапан, MBS-053, форвакуумный насос. В систему также входят вакуумметры, клапан напуска и, по задаче, фильтры или ловушки. Вход MBS-053 имеет фланец JIS VG-40, выход — JIS VF-40. Если остальная установка использует другой стандарт присоединения, переходники должны сохранять герметичность и не создавать неоправданного ограничения проходного сечения.
В публикационном плане упомянут байпас, однако в исходных характеристиках не приведена подтверждённая схема байпасной линии, её диаметр, клапаны или алгоритм работы. Поэтому статья не назначает байпас обязательным узлом и не описывает его неподтверждённую конструкцию. Безопасное включение рассматривается через штатное управление нагрузкой, плавное открытие главного клапана и согласование с форвакуумным насосом.
Подтверждённые характеристики ULVAC MBS-053
| Параметр | Значение | Что учитывать в проекте |
|---|---|---|
| Тип | Механический бустерный насос рутсового типа | Работает в составе системы с форвакуумным насосом. |
| Модель | ULVAC MBS-053 | Компактное исполнение серии MBS. |
| Быстрота откачки | 50 м³/ч при 1×102 Па | Паспортная точка не равна эффективной быстроте на объекте. |
| То же в других единицах | 833 л/мин | Удобно для сопоставления величин, но не для замены требования к форнасосу. |
| Предельное давление | 4,0×10−2 Па | Зависит от форнасоса, чистоты и газовой нагрузки системы. |
| Максимальное отношение сжатия | 25 | Характеризует соотношение давлений при нулевом потоке. |
| Рекомендуемый форнасос | 130–240 л/мин | Выбор уточняется по предельному давлению и рабочей среде. |
| Вход | JIS VG-40 | Сторона откачиваемого объёма. |
| Выход | JIS VF-40 | Сторона форвакуумного насоса. |
| Двигатель | Бесщёточный двигатель постоянного тока | Драйвер регулирует вращение по нагрузке. |
| Выходная мощность двигателя | 200 Вт | Учитывается в электрической схеме. |
| Максимальное энергопотребление | 250 Вт | Определяет требования к питанию и защите. |
| Питание | AC 100–120 В или AC 200–240 В, 1 фаза, 50/60 Гц | Драйвер настраивается под фактическую сеть. |
| Температура среды | 0…40 °C | Необходимо обеспечить условия помещения и вентиляцию. |
| Охлаждение | Воздушное | Вентиляционные пути нельзя перекрывать. |
| Рекомендуемое масло | SMR-200 | Состояние и уровень масла входят в обслуживание. |
| Объём масла | Около 70 мл | Перед перевозкой после заливки масло следует слить. |
| Масса | 11 кг | Учитывается при креплении и мобильной компоновке. |
| Габариты | 167×410×130 мм | Нужны для компоновки и доступа к обслуживанию. |
| Уровень шума | Менее 65 дБА | Подтверждённое значение для выбора места установки. |
Как выбирать форвакуумный насос
Для MBS-053 рекомендована быстрота форвакуумного насоса 130–240 л/мин. В исходном материале стандартным вариантом назван двухступенчатый масляный пластинчато-роторный насос. Также допускается рассмотрение диафрагменного или спирального насоса, если его характеристики соответствуют режиму.
Сопоставлять насосы только по номинальной быстроте недостаточно. Нужно учитывать предельное давление форнасоса, возможность длительной работы при выпускном давлении около 10 кПа, температуру газа, масляную или безмасляную схему и допустимость откачиваемой среды. Для форвакуумного насоса в источнике указано желательное предельное давление менее 10 кПа.
Проверка пары перед включением в проект
- Подтвердить, что форнасос рассчитан на непрерывную работу в требуемом режиме.
- Сопоставить его быстроту с рекомендуемыми 130–240 л/мин.
- Проверить предельное давление и допустимое выпускное давление.
- Оценить совместимость с сухим воздухом или сухим азотом и фактической средой процесса.
- Определить, допустим ли масляный тракт или нужен безмасляный вариант.
- Предусмотреть защиту от обратного переноса масла и безопасный напуск при остановке.
Если выбранный форнасос не обеспечивает нужное выпускное условие, бустер не сможет реализовать заявленный режим. Повышение скорости MBS-053 не компенсирует неправильно выбранную базовую ступень.
Проводимость тракта и малый вакуумный порт
При откачке крупного объёма через небольшой порт ограничением становится проводимость соединения. Длинный трубопровод, узкий штуцер, лишние переходники и клапаны уменьшают эффективную быстроту на объекте. Поэтому паспортные 50 м³/ч при 1×102 Па нельзя напрямую использовать как скорость удаления газа из любой камеры или резервуара.
Исходные рекомендации предлагают делать тракт максимально коротким и широким, сокращать количество переходников, применять герметичные соединения с низким собственным натеканием и ставить вакуумметр ближе к объекту, а не только около насоса. Также требуется контролировать сухость и чистоту внутренней полости. При необходимости в источнике упомянуты прогрев, продувка сухим газом и вакуумная сушка, но конкретные температуры и длительности не заданы.
Почему место вакуумметра важно
Давление около насоса может отличаться от давления в удалённой полости. Если измеритель установлен только у MBS-053, оператор наблюдает состояние локальной точки, а не обязательно всего объекта. Для оценки процесса источник рекомендует размещать вакуумметр ближе к откачиваемому объёму. В протоколе следует указывать точку измерения.
Запуск насосного агрегата
В MBS-053 применяется бесщёточный двигатель и магнитная муфта. Драйвер изменяет скорость в зависимости от нагрузки: при повышении нагрузки скорость снижается, а после её уменьшения восстанавливается. Исходный материал связывает эту логику с возможностью использования насоса с атмосферного давления при правильно собранной схеме и корректно выбранном форнасосе.
Однако это не разрешение резко открывать главный клапан на большой объём. При чрезмерной нагрузке возможен срыв синхронизации магнитной муфты: насосная часть останавливается, двигатель продолжает вращаться и появляется характерный шум. Среди причин названы внутренняя блокировка и слишком быстрое открытие главного клапана.
Пошаговый запуск
- Проверить горизонтальность установки, крепление, масло, фланцы и свободную вентиляцию.
- Проверить соответствие настройки драйвера сети AC 100–120 В или AC 200–240 В.
- Убедиться, что выпуск MBS-053 соединён с выбранным форвакуумным насосом.
- Запустить форвакуумную ступень и контролировать состояние тракта.
- Запустить MBS-053 в соответствии со схемой управления.
- Открывать главный клапан плавно, особенно при большом объёме и высокой газовой нагрузке.
- Наблюдать давление, звук, нагрузку и восстановление скорости.
- При характерном шуме или отсутствии ожидаемой откачки остановить переход и проверить блокировку и нагрузку.
Численное давление обязательного включения бустера в источнике не задано. Поэтому статья не назначает произвольную уставку и не описывает неподтверждённый байпас. Пусковая логика должна учитывать конкретный форнасос, объём, проводимость и управление MBS-053.
Остановка и защита от обратного потока
В исходном порядке остановки сначала закрывают главный клапан, затем останавливают бустерный насос, после него — форвакуумный насос. После остановки систему напускают через клапан, чтобы предотвратить обратный переток масла из форвакуумной ступени. Если форнасос имеет собственную защиту от обратного потока, необходимость отдельного клапана определяется схемой конкретного оборудования.
Выпуск нельзя перекрывать и нельзя создавать на выходной стороне давление выше допустимого. В источнике не приведено отдельное численное максимальное выпускное давление MBS-053, поэтому оно не заменяется приблизительной величиной из рекомендаций к форнасосу.
Тепловой режим и охлаждение
MBS-053 имеет воздушное охлаждение и предназначен для температуры окружающей среды 0…40 °C. Для работы не нужен водяной контур, но это не отменяет требований к вентиляции. Воздухозабор и выход воздуха должны оставаться свободными, а двигатель и драйвер — работать в допустимой температурной зоне.
Нагрузка связана с количеством перекачиваемого газа и перепадом давления. Драйвер снижает скорость при повышенной нагрузке, защищая двигатель и магнитную муфту. Если система долго остаётся в тяжёлом режиме, следует проверить проводимость, открытие клапанов, работу форнасоса и газовую нагрузку, а не считать снижение скорости неисправностью без диагностики.
Монтаж и положение насоса
Насос устанавливается горизонтально. Допустимое отклонение по длинной оси составляет ±0,5°. Вертикальная, перевёрнутая или наклонная установка не допускается исходными требованиями, поскольку может нарушить смазку и привести к попаданию масла в цилиндр.
После заливки масла перед переноской масло требуется слить. Это особенно важно для мобильного комплекта, который перевозят между объектами. Масса 11 кг упрощает перемещение, но не отменяет правильного крепления и защиты фланцев. Установка должна обеспечивать доступ к масляному узлу, драйверу и вентиляции.
Чистота, влага и рабочая среда
Перед подключением внутренние поверхности камеры, трубопровода и клапанов очищают от влаги, мелких частиц, пыли, грязи и ржавчины. У рутсовой ступени малые зазоры, поэтому механическое загрязнение способно повлиять на роторную пару. Влага повышает газовую нагрузку, ухудшает достижимое давление и ускоряет ухудшение свойств масла.
При работе с влажным газом масло меняют чаще. Если через насос проходили химически активные вещества или кислоты, источник требует заменить масло сразу после работы, чтобы снизить риск коррозии при простое. Основное подтверждённое назначение — откачка сухого воздуха или сухого азота. Для активных, токсичных, коррозионных и влажных газов требуется отдельная оценка совместимости, продувки, нейтрализации, разбавления и безопасного выпуска.
Модификация MBS-053-01 имеет поверхностную обработку для повышения стойкости к коррозионным газам. Это свойство относится к отдельной модификации и не должно автоматически приписываться MBS-053 без суффикса.
Экранно-вакуумная изоляция и сервисные комплекты
Источник подробно рассматривает применение MBS-053 при восстановлении вакуума экранно-вакуумной изоляции криогенных резервуаров. Такой объект может иметь значительный внутренний объём и небольшой штатный порт. В области единиц и десятых долей паскаля на процесс влияют проводимость, влага, газовыделение материалов, загрязнение и герметичность.
Бустерная ступень повышает эффективную быстроту в важной переходной области и помогает двигаться к давлению лучше 10−1 Па. В мобильный комплект могут входить форвакуумный насос, MBS-053, вакуумметры, переходники, шланги, клапаны, ловушки и фильтры. Воздушное охлаждение и масса 11 кг удобны для выездной компоновки, однако конечное давление всё равно подтверждается измерительной схемой, а не названием насоса.
Пошаговый рабочий процесс на объекте
1. Обследование
Фиксируют объём, порт, длину магистрали, состояние внутренних поверхностей, требуемое давление, рабочий газ и доступное электропитание.
2. Подбор агрегата
Выбирают форнасос в рекомендуемом диапазоне 130–240 л/мин, проверяют его предельное давление и допустимость среды. Определяют переходники JIS VG-40 и JIS VF-40, главный клапан, напуск, фильтры и ловушки.
3. Подготовка тракта
Удаляют влагу, пыль, ржавчину и частицы. Делают соединение коротким и с возможно большим проходным сечением. Вакуумметр размещают ближе к объекту.
4. Монтаж
Выставляют MBS-053 горизонтально с отклонением не более ±0,5°, проверяют масло SMR-200, крепление, фланцы и вентиляцию.
5. Электрическая проверка
Сверяют фактическую сеть с настройкой драйвера: AC 100–120 В либо AC 200–240 В, одна фаза, 50/60 Гц. Учитывают максимальное потребление 250 Вт.
6. Запуск
Запускают форвакуумный насос и MBS-053 по принятой схеме, плавно открывают главный клапан и наблюдают давление и нагрузку.
7. Стабильная откачка
Ведут тренд давления в точке около объекта. Если снижение замедляется, проверяют газовыделение, влагу, проводимость, герметичность, масло и состояние форнасоса.
8. Остановка
Закрывают главный клапан, останавливают бустер, затем форнасос, после чего выполняют предусмотренный схемой напуск.
9. После работы
Осматривают насос и масло. При влажной среде сокращают интервал замены, после химически активных веществ или кислот масло заменяют сразу. Перед перевозкой залитого насоса масло сливают.
Ограничения и типичные ошибки
- Работа без форвакуумного насоса. MBS-053 не является самостоятельной атмосферной ступенью.
- Резкое открытие главного клапана. Высокая нагрузка может привести к срыву синхронизации магнитной муфты.
- Ожидание 50 м³/ч на объекте при любом тракте. Реальную быстроту ограничивает проводимость.
- Вертикальный или наклонный монтаж. Требуется горизонтальность с допуском ±0,5°.
- Перевозка с маслом. После заливки перед перемещением масло следует слить.
- Перекрытая вентиляция. Насос имеет воздушное охлаждение.
- Неверная настройка питания. Исполнение драйвера должно соответствовать сети 100–120 или 200–240 В.
- Грязный или влажный тракт. Загрязнение повышает газовую нагрузку и может повредить роторную часть.
- Применение с неподтверждённой средой. Базовое назначение — сухой воздух или сухой азот.
- Работа во взрывоопасной атмосфере. Исходные рекомендации прямо запрещают такое применение.
- Перекрытие выпуска. Выпускная сторона должна оставаться в допустимом режиме.
- Выдуманная уставка байпаса. Схема и параметры байпаса в источнике отсутствуют.
Протокол ввода и эксплуатационный чек-лист
| Пункт | Что зафиксировать |
|---|---|
| Объект | Объём, порт, длина и конфигурация тракта. |
| Бустер | ULVAC MBS-053, состояние, масло SMR-200. |
| Форнасос | Модель, быстрота, предельное давление, масляное или безмасляное исполнение. |
| Монтаж | Горизонтальность, крепление, вход JIS VG-40, выход JIS VF-40. |
| Питание | Фактическое напряжение и настройка драйвера. |
| Охлаждение | Температура 0…40 °C и свободная вентиляция. |
| Среда | Сухой воздух, сухой азот или отдельно оценённый газ. |
| Запуск | Последовательность насосов и плавность открытия главного клапана. |
| Измерение | Точка вакуумметра, давление и время. |
| Нагрузка | Снижение скорости, посторонний шум, признаки срыва муфты. |
| Остановка | Закрытие главного клапана, остановка бустера и форнасоса, напуск. |
| Обслуживание | Состояние масла, загрязнение, необходимость замены и подготовка к перевозке. |
FAQ
Можно ли использовать MBS-053 без форвакуумного насоса?
Нет. Он является бустерной ступенью и работает совместно с форнасосом.
Какой форнасос рекомендован?
Источник указывает быстроту 130–240 л/мин. Стандартным вариантом назван двухступенчатый масляный пластинчато-роторный насос; диафрагменный или спиральный вариант рассматривают по режиму.
Какова быстрота откачки MBS-053?
50 м³/ч при 1×102 Па, что также указано как 833 л/мин.
Какое предельное давление приведено?
4,0×10−2 Па при корректном подборе форнасоса и чистой системе.
Можно ли установить насос вертикально?
Нет. Подтверждена горизонтальная установка с допустимым отклонением по длинной оси ±0,5°.
Нужна ли вода для охлаждения?
Нет, охлаждение воздушное. При этом вентиляционные пути должны оставаться свободными.
Почему давление в объекте выше паспортного предельного?
Причинами могут быть проводимость тракта, удалённая точка измерения, влага, загрязнение, газовыделение, состояние масла, течь или параметры форнасоса.
Как транспортировать насос после заливки масла?
Перед перемещением масло следует слить, чтобы оно не попало в рабочую полость.
Связанные услуги
Для задач криогенной техники доступен материал о восстановлении изоляции криогенных резервуаров. Диагностику измерительной части дополняет настройка и ремонт вакуумметров. Для регулярного сопровождения оборудования предусмотрен сервисный договор, а весь раздел оборудования доступен по ссылке бустерные насосы Рутса.
