Сменный резервуар PM 143 740-T обеспечивает рабочей жидкостью смазываемую опору турбомолекулярного насоса. Объясняем его отличие от подшипникового комплекта, масла форвакуумного насоса и выхлопного фильтра.
Идентификация компонента
| Параметр | Техническое пояснение |
|---|---|
| Артикул | PM 143 740-T |
| Наименование | Operating fluid reservoir, complete for HiPace 80. |
| Рабочая жидкость | Заводская заправка TL11 согласно документации изделия. |
| Комплект | Резервуар и необходимые уплотнения согласно спецификации поставляемого исполнения. |
| Применимость | HiPace 80 по исполнению; руководство ASM 340 также указывает эту позицию для SplitFlow 50. |
| Не является | Маслоотделителем, выхлопным фильтром или набором подшипников. |
Материал предназначен для понимания конструкции и подготовки сервисной заявки. Разборку и электрические проверки выполняют подготовленные специалисты по руководству конкретного исполнения прибора. Артикулы, крепёж, уставки и порядок напуска сверяют до начала работ.
Видеообзор компонента
Русскоязычный обучающий обзор NotebookLM. Показанные схемы и примеры последовательности работ необходимо сопоставлять с руководством именно вашего течеискателя.
Аудиоразбор для инженеров
Подробное обсуждение назначения детали, симптомов неисправности и логики обслуживания. Скачать аудио.

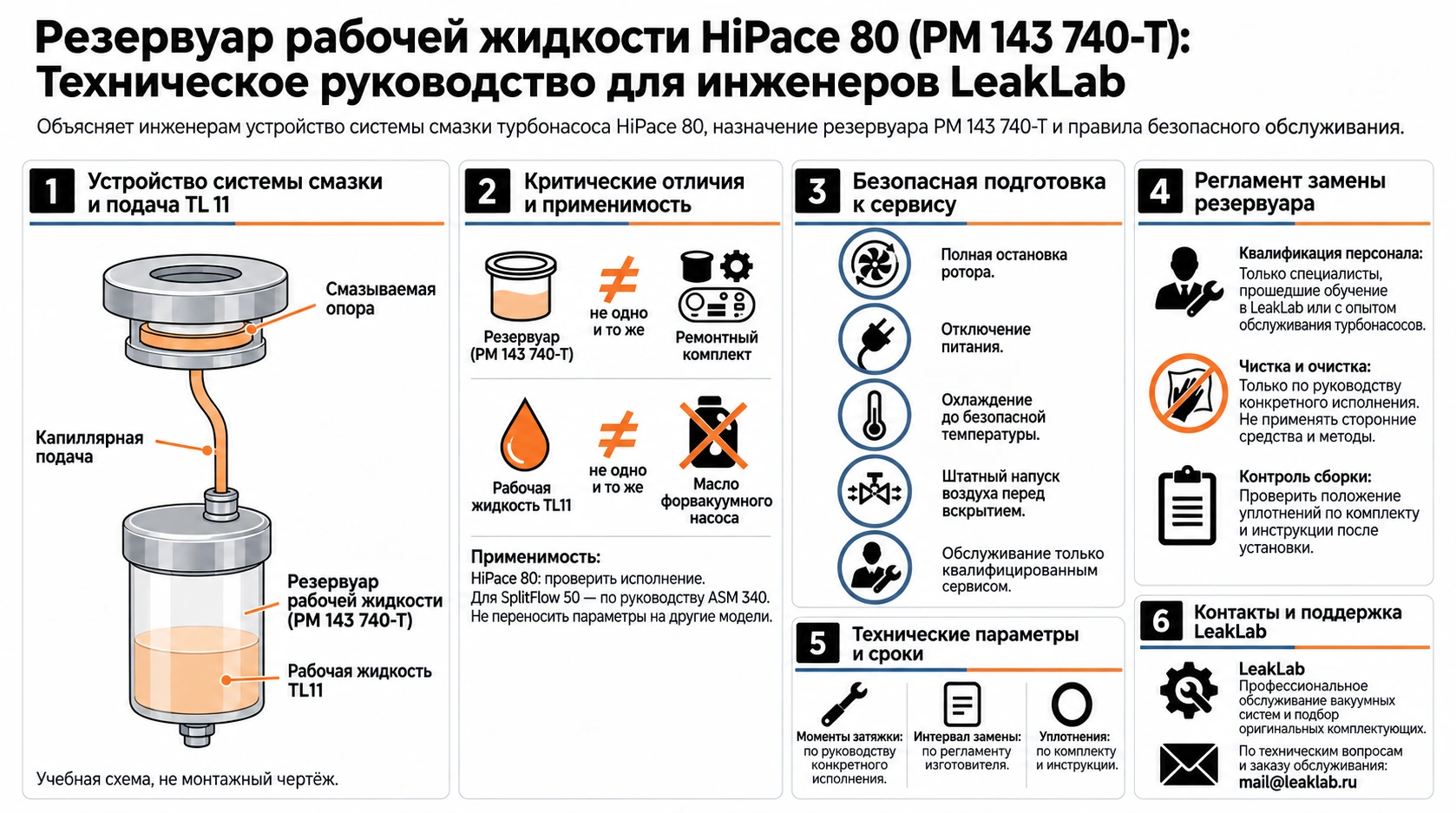

Почему резервуар является отдельной запасной частью
Турбомолекулярный насос может иметь смазываемую механическую опору, несмотря на отсутствие масла в его проточной части. Рабочая жидкость подаётся к этой опоре через предусмотренную конструкцией систему накопления и капиллярного переноса. Резервуар является частью этой системы, а не ёмкостью для произвольной доливки масла.
Заводская спецификация PM 143 740-T описывает комплектный резервуар для HiPace 80 с TL11 и необходимыми уплотнениями. Состав поставки сверяют по действующему документу на конкретный комплект. Условные рисунки в презентации помогают понять назначение, но не устанавливают размеры или способы изготовления детали.
Три разных узла, которые нельзя смешивать
Резервуар турбонасоса поддерживает смазку его опоры. Масло пластинчато-роторного форвакуумного насоса выполняет свои функции в другом агрегате. Выхлопной маслоотделитель задерживает масляный туман на выпуске. Замена одного из этих компонентов не является обслуживанием двух остальных.
Подшипниковый комплект PM E01 016-T также представляет отдельную сервисную позицию. Если опора уже повреждена, установка нового резервуара не устраняет механический дефект. При шуме, вибрации или нарушении разгона сначала определяют причину, а не ограничиваются профилактической заменой расходного компонента.
Как определить применимость и срок обслуживания
Для подбора необходимы модель и серийный номер самого турбонасоса. Руководство ASM 340 содержит указание PM 143 740-T для SplitFlow 50, но это не означает применимость ко всем насосам HiPace, Neo или всем течеискателям ASM. Маркировку и редакцию руководства проверяют до заказа.
Регламент замены зависит от инструкции конкретного исполнения и условий эксплуатации. Упоминаемые в учебных материалах интервалы нельзя автоматически переносить на иной агрегат. Следует учитывать дату предыдущего обслуживания, наработку, температурные условия и специальные требования изготовителя при хранении или технологическом загрязнении.
Принципы безопасной замены
Работы выполняют после полной остановки ротора, отключения питания, охлаждения и штатного напуска. Последовательность доступа, инструменты и обращение с капиллярными элементами определяет сервисное руководство. Остаточное вращение и случайный пуск должны быть исключены до разборки.
При установке соблюдают чистоту и применяют только предусмотренные элементы комплекта. Не используют случайные растворители, произвольное масло или неподтверждённые уплотнения. Отсутствие видимого повреждения не доказывает пригодность старого накопителя к повторному использованию. Допустимые действия определяются технологией изготовителя.
Контроль после обслуживания и сервисная заявка
После сборки проверяют герметичность и штатную работу насоса. Контролируют разгон, устойчивость режима, сообщения привода и условия охлаждения. Если насос работает внутри течеискателя, проверяют восстановление вакуумного режима и измерительной функции прибора, включая фон и контрольный отклик.
В заявке лаборатории контроля герметичности LeakLab укажите PM 143 740-T, модель и серийный номер насоса, дату предыдущего обслуживания, описание симптомов и приложите фотографию маркировки. Эти сведения позволяют проверить совместимость, определить необходимый состав поставки и не перепутать резервуар с другими расходными компонентами.
Скачать презентацию NotebookLM (PDF). В редакционную подборку включены слайды, размещённые в статье; учитывайте пояснения и ограничения применимости.
Источники и дополнительное чтение
- Pfeiffer Vacuum. Datasheet PM 143 740-T, operating fluid reservoir, complete for HiPace 80.
- Pfeiffer Vacuum. Operating Instructions HiPace 80.
- Pfeiffer Vacuum. ASM 340 Maintenance Instructions, обслуживание SplitFlow 50.
- Pfeiffer Vacuum+Fab Solutions. Service: HiPace 80 — Operating Fluid Reservoir Replacement.
