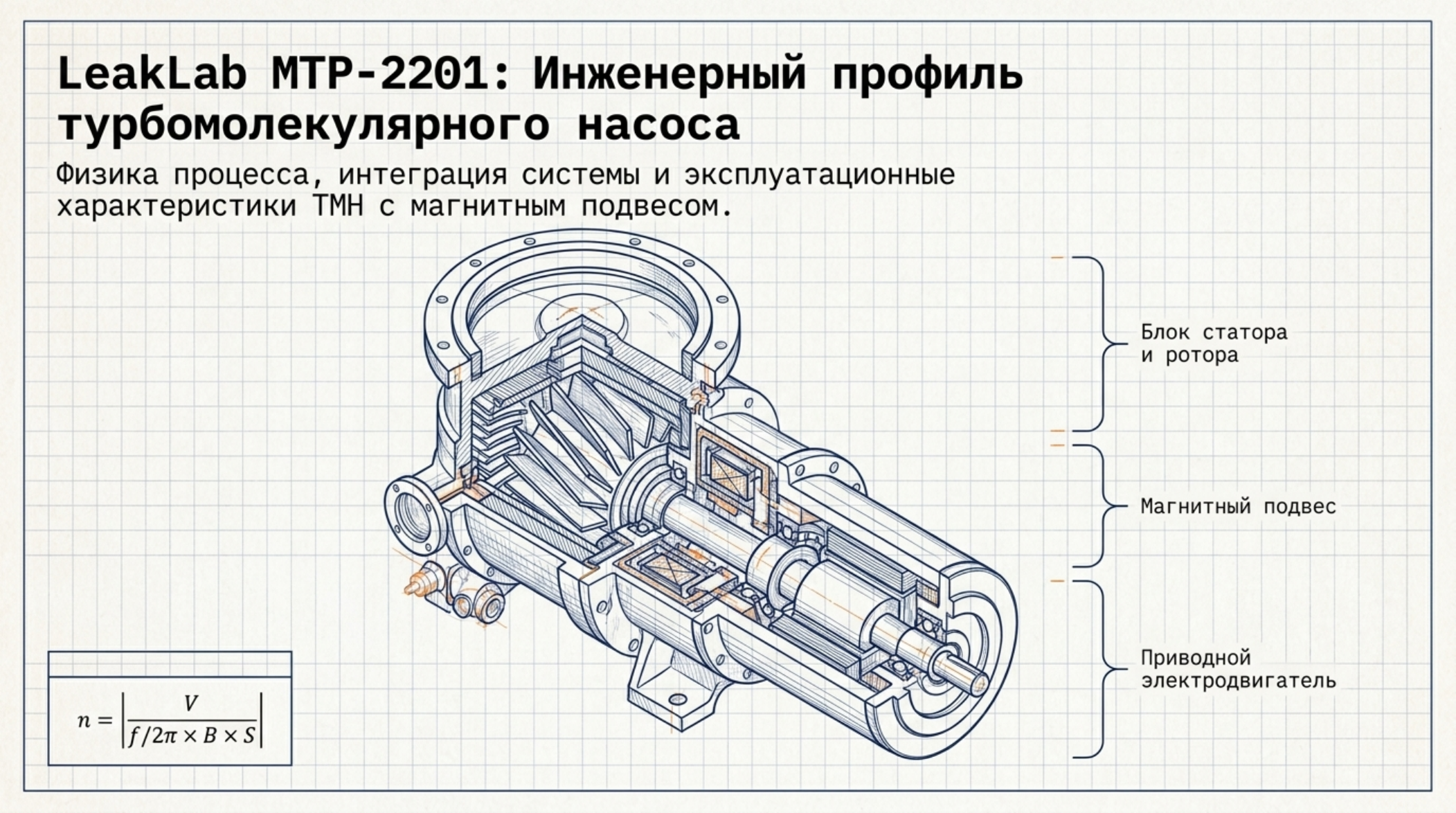

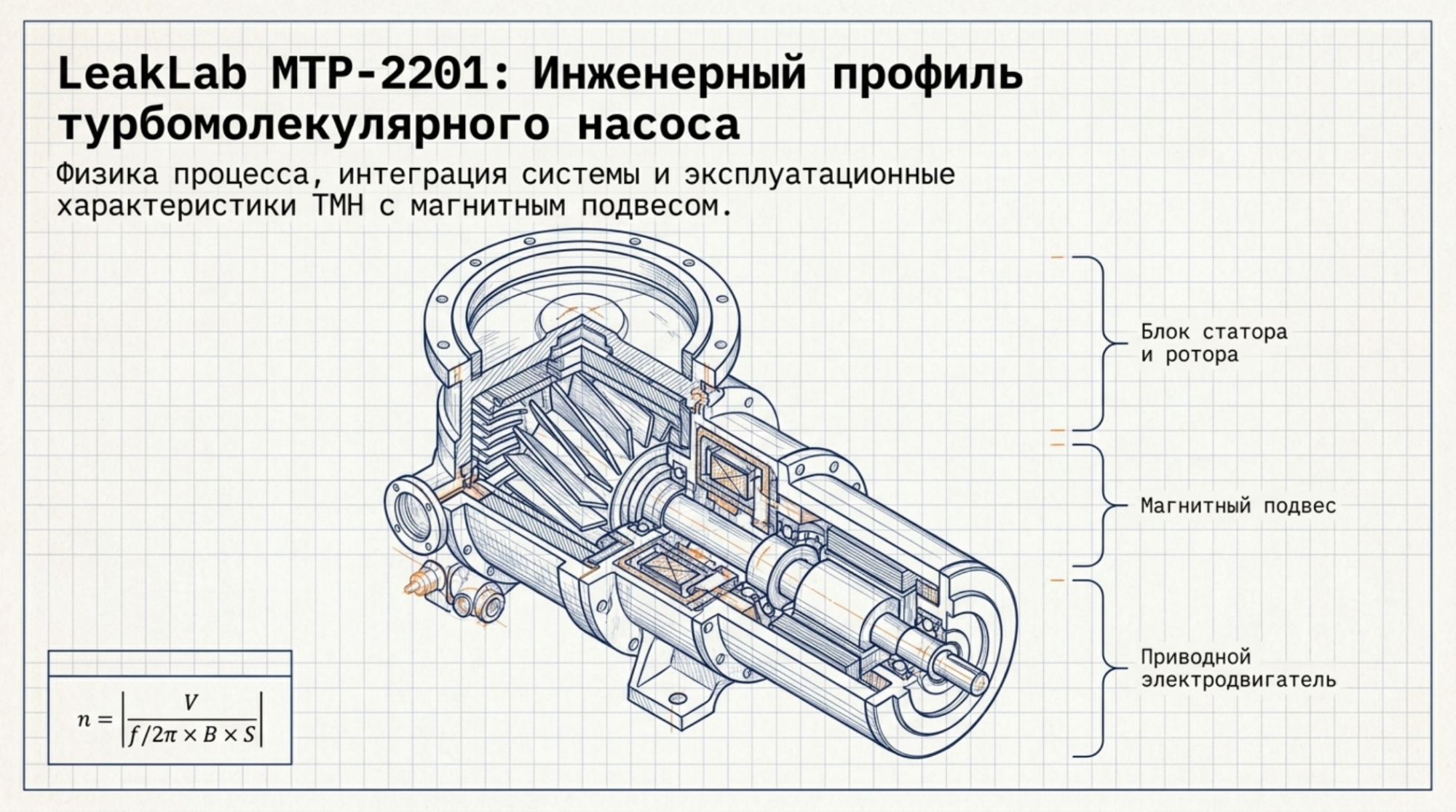

MTP-2201 объединяет высокоскоростную турбомолекулярную ступень и активный магнитный подвес ротора. Такая архитектура уменьшает механический контакт в рабочем режиме, но предъявляет системные требования к форвакууму, охлаждению, электропитанию, алгоритмам управления и безопасному выбегу.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

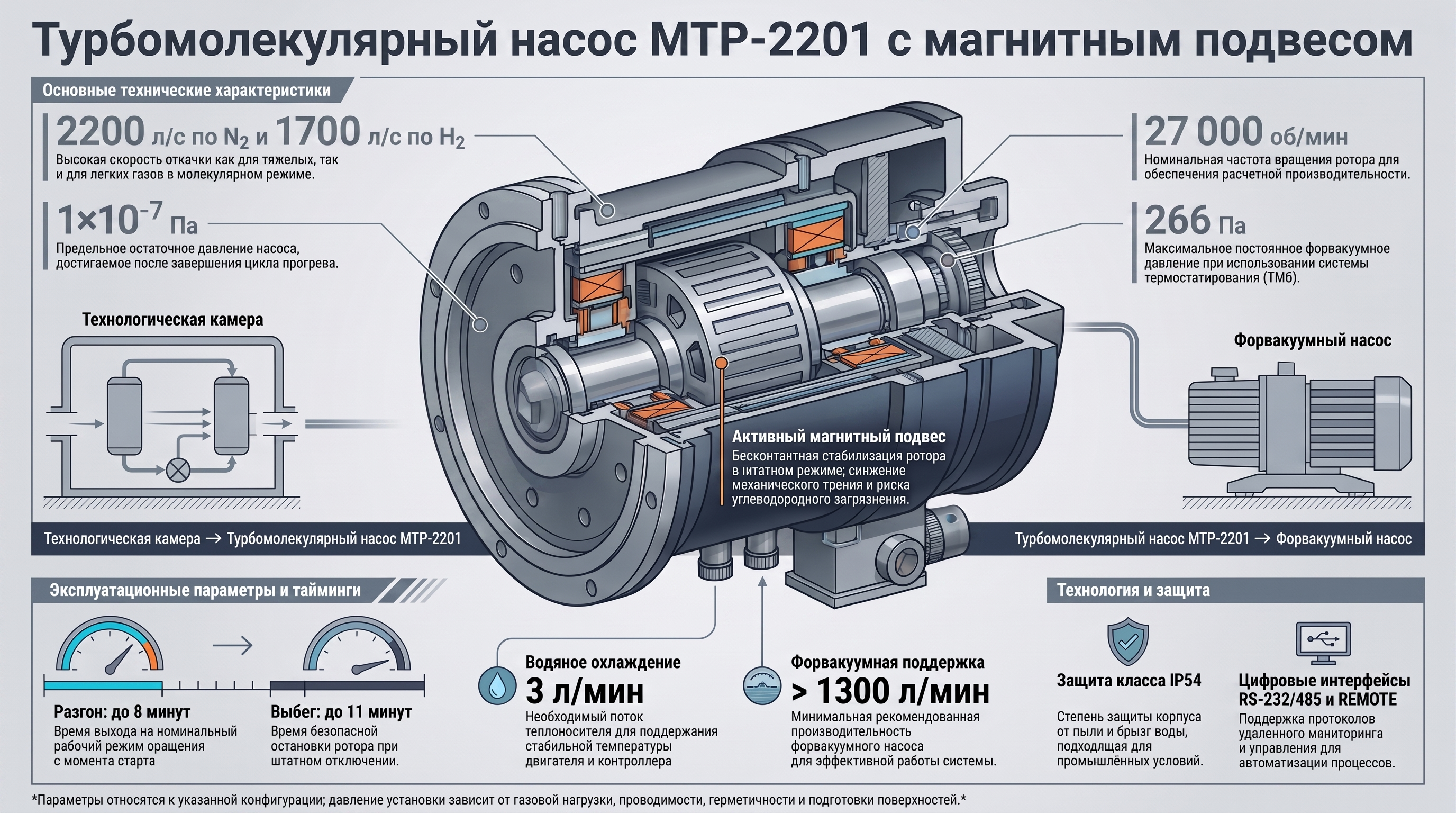

| Параметр | Подтвержденное значение или условие |
|---|---|
| Скорость откачки N₂ | до 2200 л/с, в зависимости от входного фланца |
| Скорость откачки H₂ | до 1700 л/с |
| Предельное давление | 1×10⁻⁷ Па после прогрева |
| Постоянный форвакуум | до 266 Па при включенной TMS |
| Частота вращения | 27 000 об/мин |
| Разгон | не более 8 мин |
| Охлаждение | водяное |
| Монтаж | произвольная ориентация при соблюдении руководства |
| Интерфейсы | RS-232/485, отдельный RS-485, REMOTE; промышленные варианты зависят от исполнения |
Физический принцип

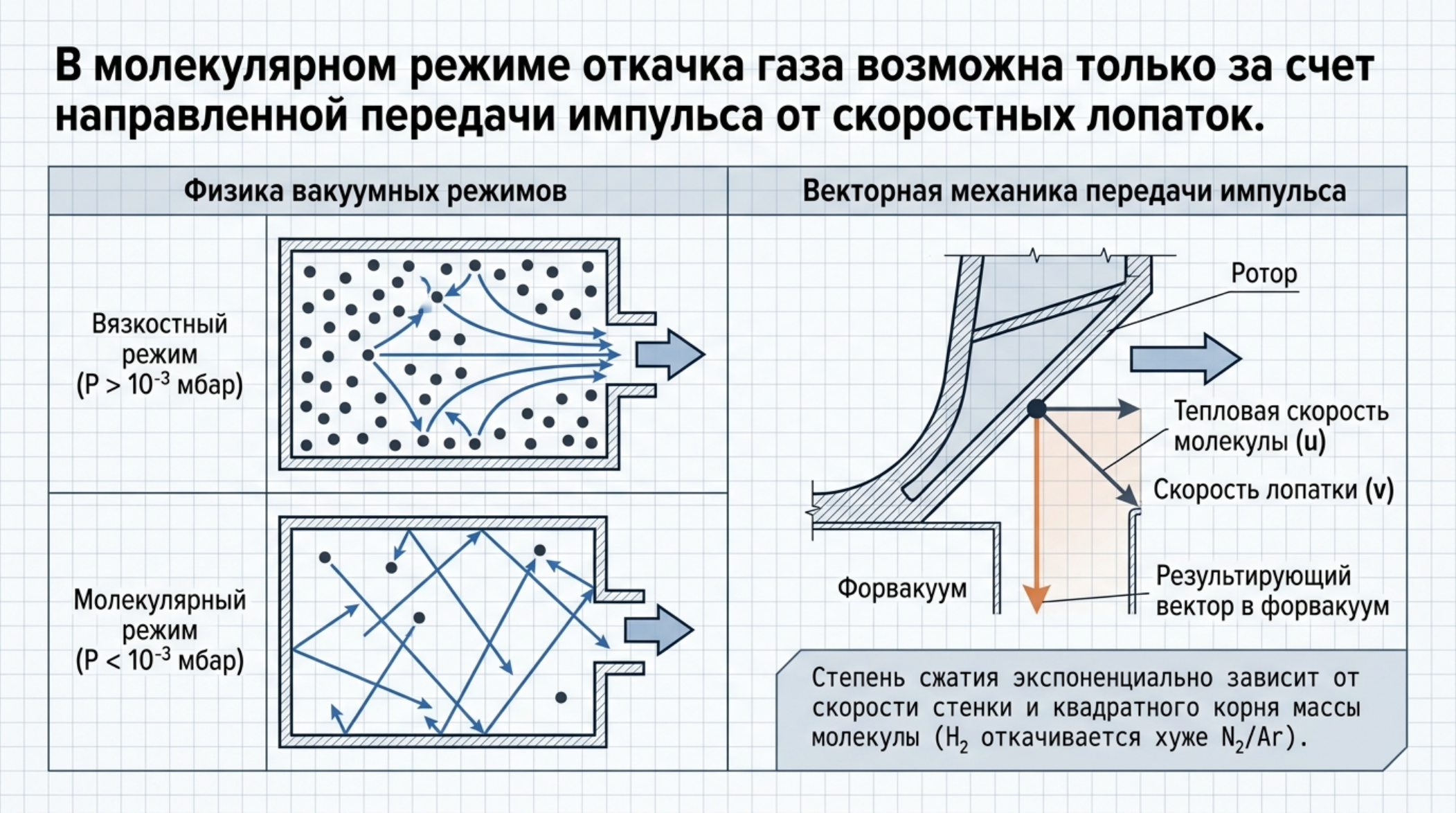

В молекулярном режиме длина свободного пробега сравнима с размерами канала или превышает их. Быстро движущиеся лопатки ротора передают молекулам направленный импульс к выпуску, а неподвижные статорные ряды формируют следующую ступень. Эффективность и степень сжатия зависят от молекулярной массы газа, геометрии и частоты вращения.

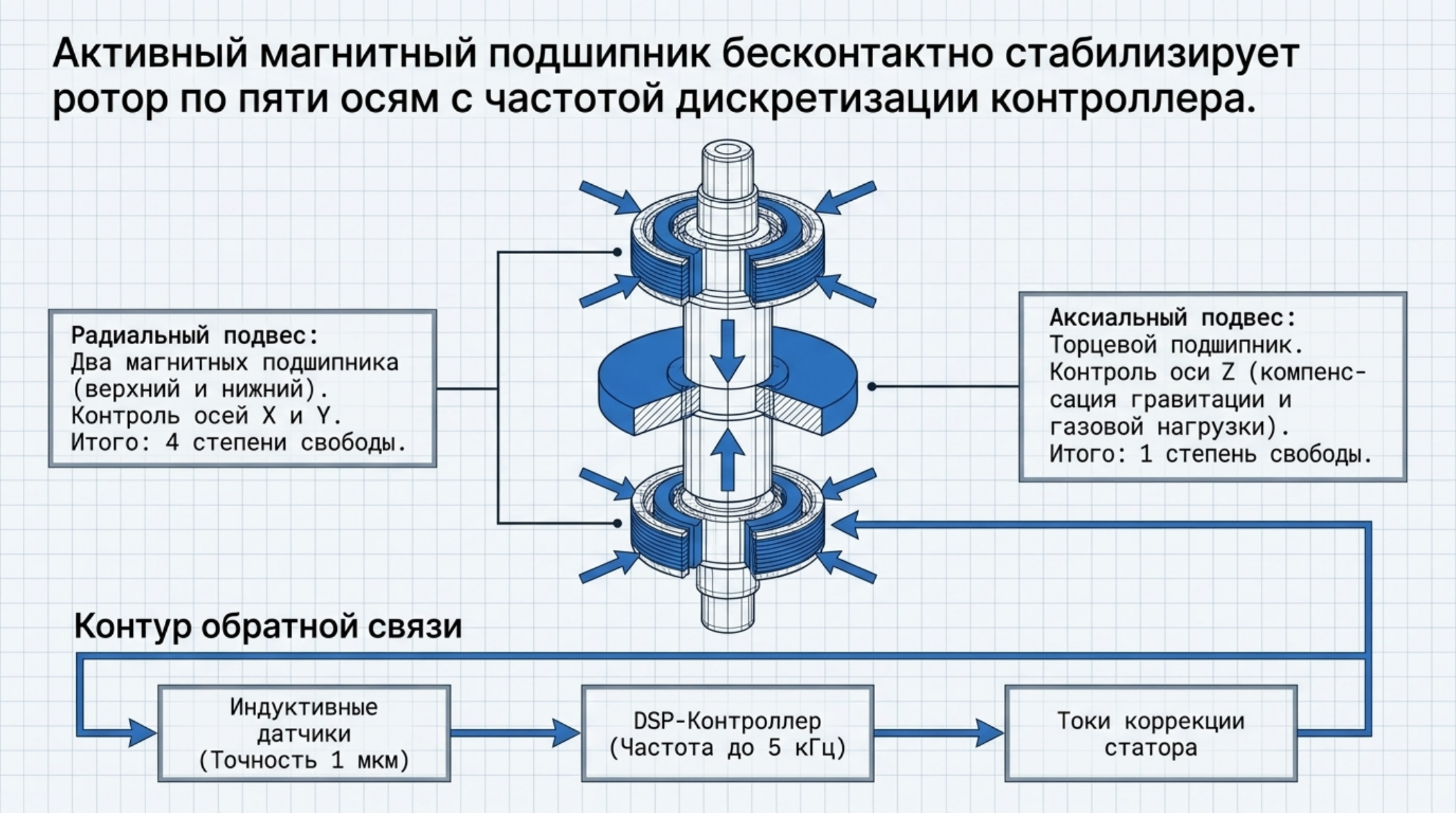

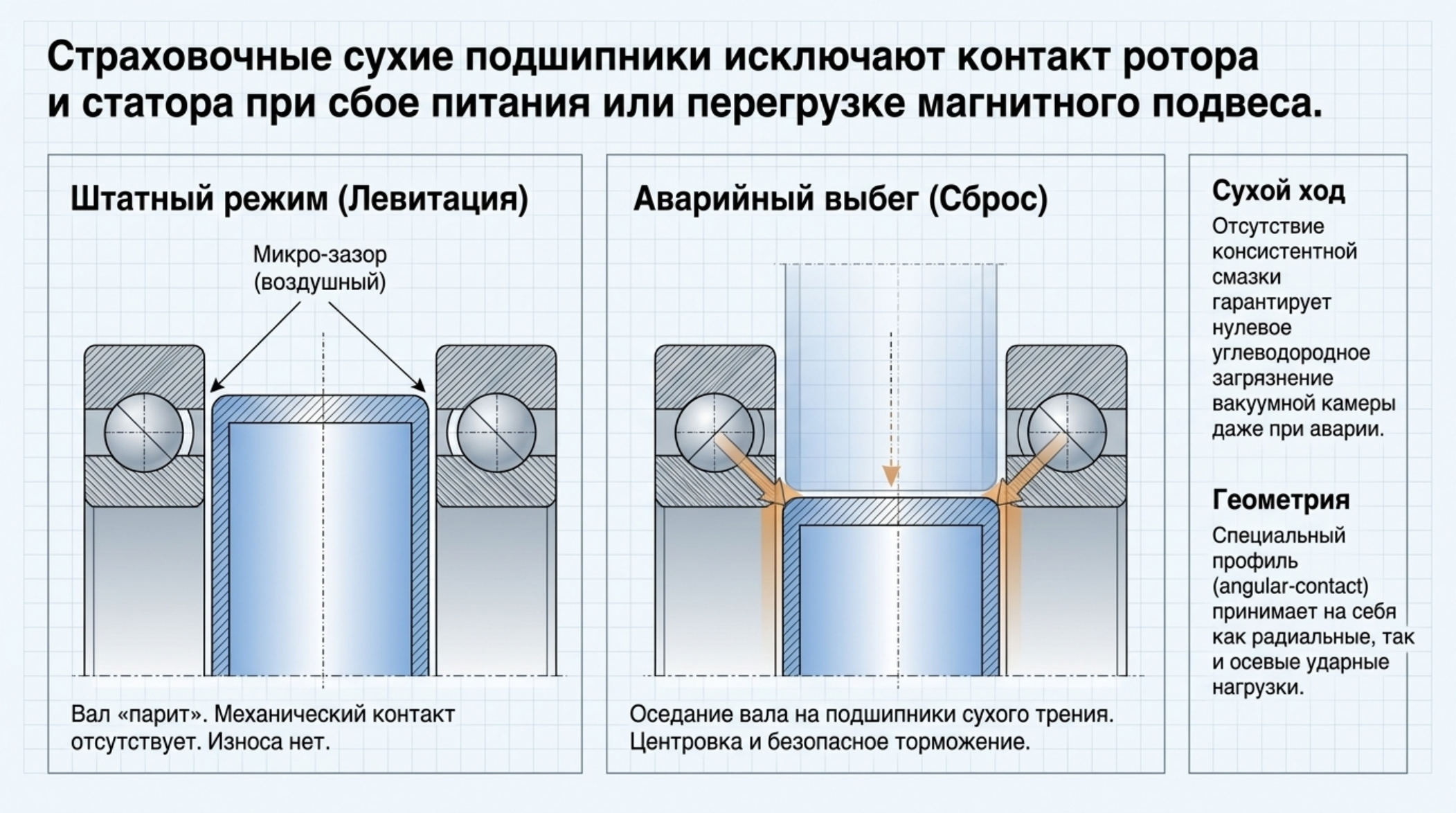

Активный магнитный подвес измеряет положение ротора и корректирует электромагнитные силы по замкнутому контуру. Управление несколькими координатами требует датчиков, силовой электроники и устойчивого алгоритма. Аварийные подшипники остаются частью безопасности на случай потери питания или выхода за пределы управляемого зазора.
Отсутствие рабочей смазки в магнитных опорах снижает риск углеводородного загрязнения со стороны подшипникового узла. Это не делает вакуумную установку автоматически чистой: газовыделение камеры, уплотнения, форвакуумная ступень и технологические продукты по-прежнему определяют фон.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Форвакуумный насос должен поддерживать допустимое выпускное давление во всем цикле. Для MTP-2201 производитель рекомендует быстроту более 1300 л/мин; окончательный выбор учитывает газовую нагрузку, проводимость линии и режим TMS.
Водяное охлаждение отводит тепло двигателя, газового трения и прогрева корпуса. Контролируют температуру, расход, чистоту воды и отсутствие конденсации. Прогрев корпуса ниже 120 °C применяют только при исправном охлаждении и совместимости всех компонентов.
Автоматика должна записывать скорость, ток, температуры, состояние подвеса и давления. Межблокировки не дают открыть клапан высокого вакуума до приемлемого форвакуума и переводят систему в определенное состояние при исчезновении воды или питания.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Магнитный подвес | нет рабочего механического контакта; важны контроллер и аварийные подшипники | чистые процессы, низкая передача вибрации, гибкая ориентация |
| Керамические шарикоподшипники | контактный узел, смазка и ориентация по руководству | рациональная конструкция при понятном регламенте |
| Система в целом | результат ограничен газовой нагрузкой и проводимостью | выбирается расчетом, а не одним каталоговым числом |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Проверить монтаж, водяной контур, заземление и допустимый форвакуум.
- Запустить форвакуумную ступень и подтвердить разрешающее давление.
- Разогнать ротор под контролем магнитного подвеса и температур.
- Открывать высоковакуумный тракт по заданной последовательности, контролируя газовую нагрузку.
- Остановить процесс, обеспечить управляемый выбег и вентиляцию по руководству.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US4023920A | ранняя архитектура ТМН с магнитными подшипниками |
| US5059092A | аварийные опоры магнитно-подвешенного ротора |
| CN102425560B | динамическая балансировка магнитно-подвешенного молекулярного насоса |
| WO2023237855A1 | защита узла магнитного подшипника при аварии |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- Design aspects of a large scale turbomolecular pump with active magnetic bearings. Vacuum, 2017, 142, 96–105. DOI 10.1016/j.vacuum.2016.12.010.
- Turbomolecular vacuum pumps with a new magnetic bearing concept. Vacuum, 1988.
- Field Dynamic Balancing for Magnetically Suspended Turbomolecular Pump.
- Руководство MTP Series Magnetic Levitation Molecular Pump.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.

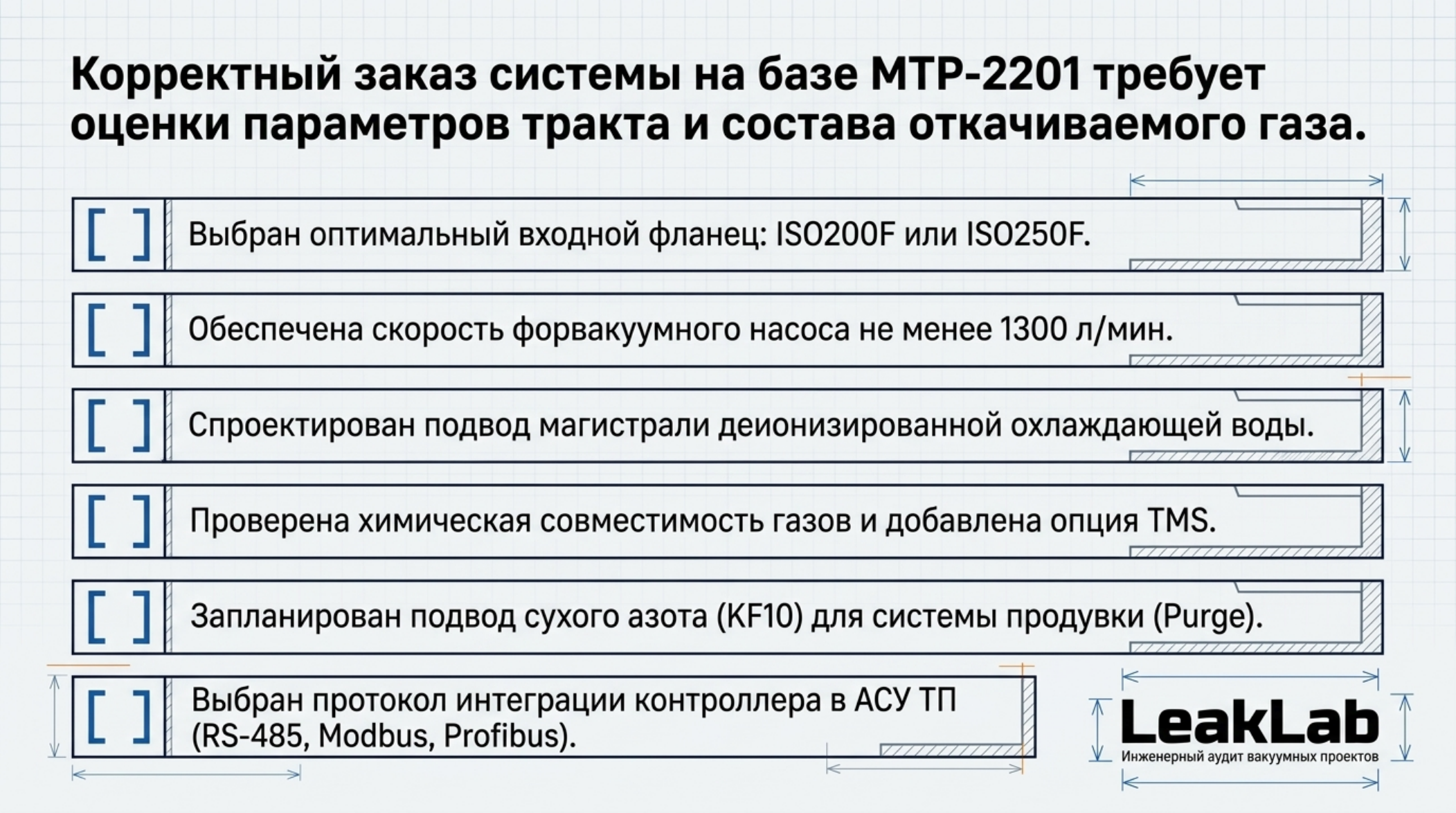

Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
