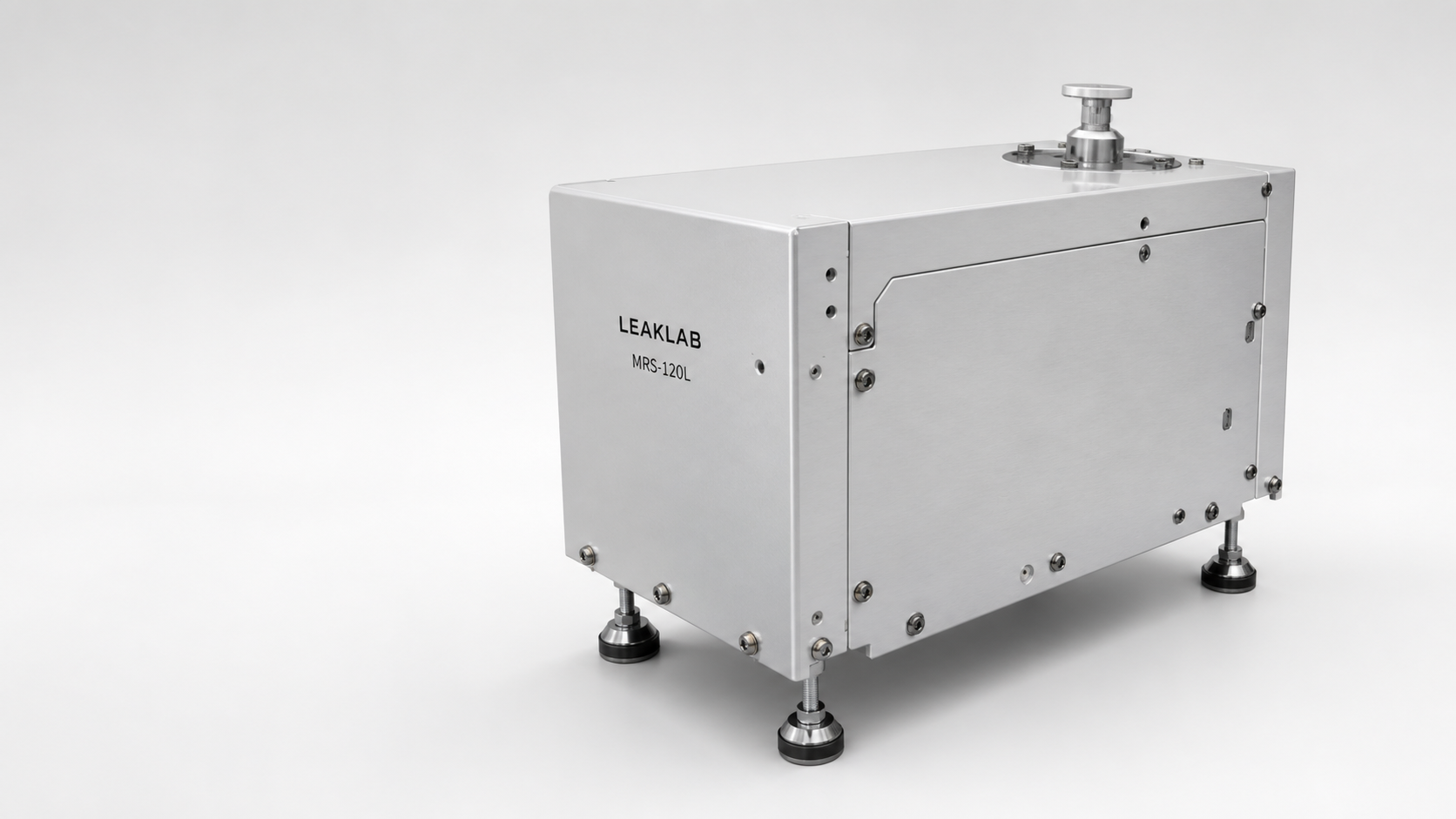

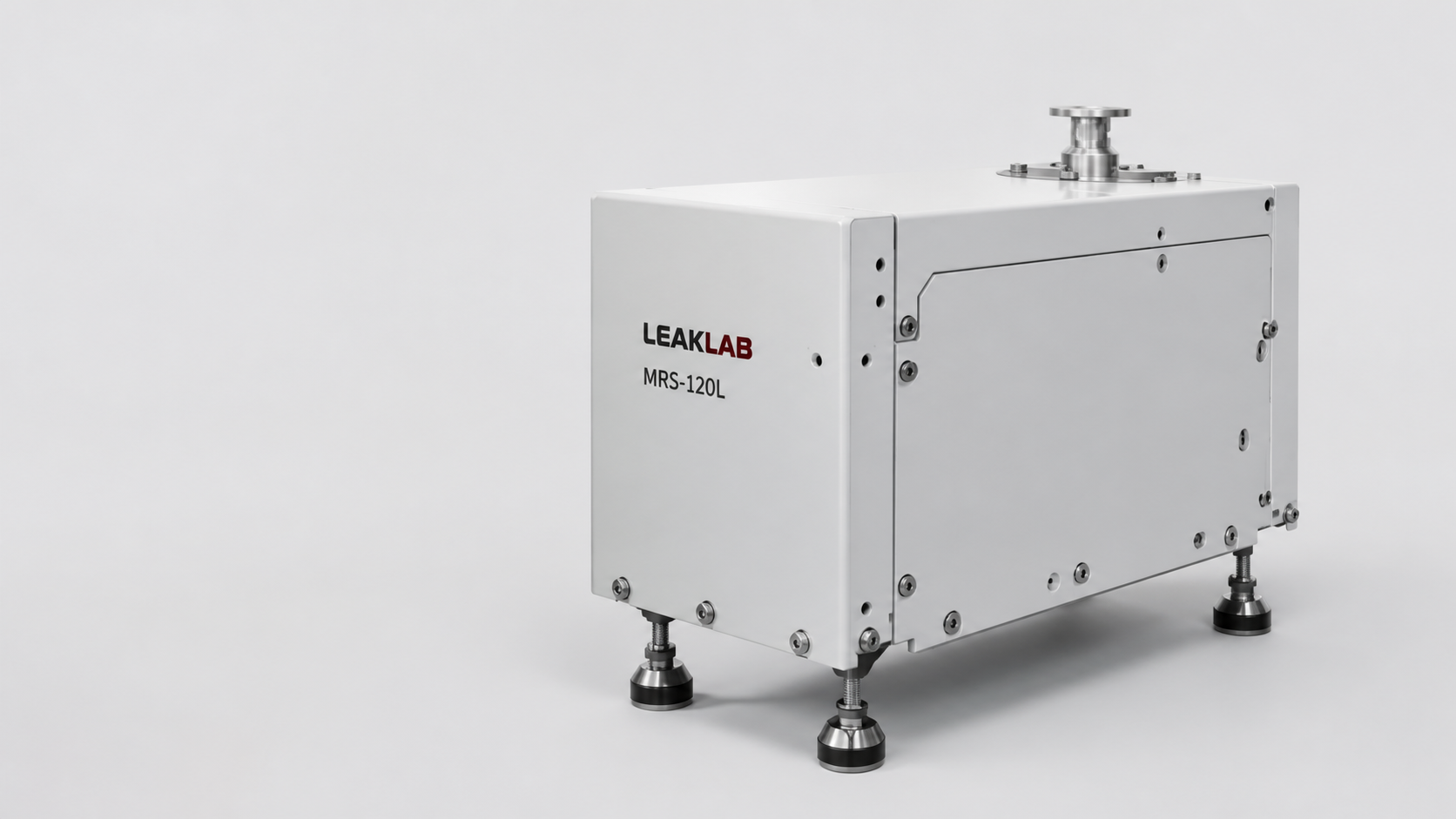

LEAKLAB MRS‑120L
Компактный сухой винтовой вакуумный насос: рабочие параметры, инженерные сети и критерии интеграции.

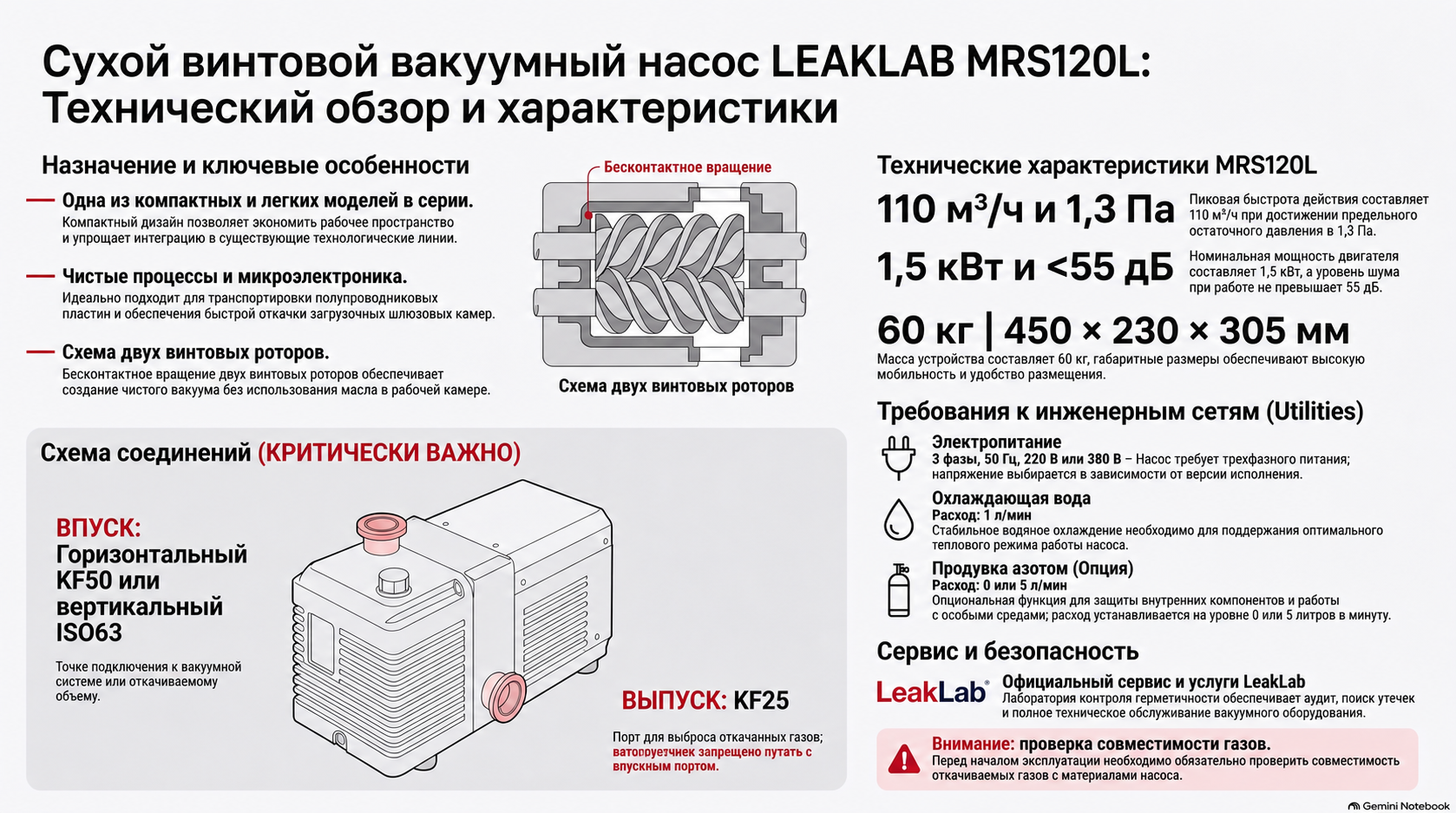

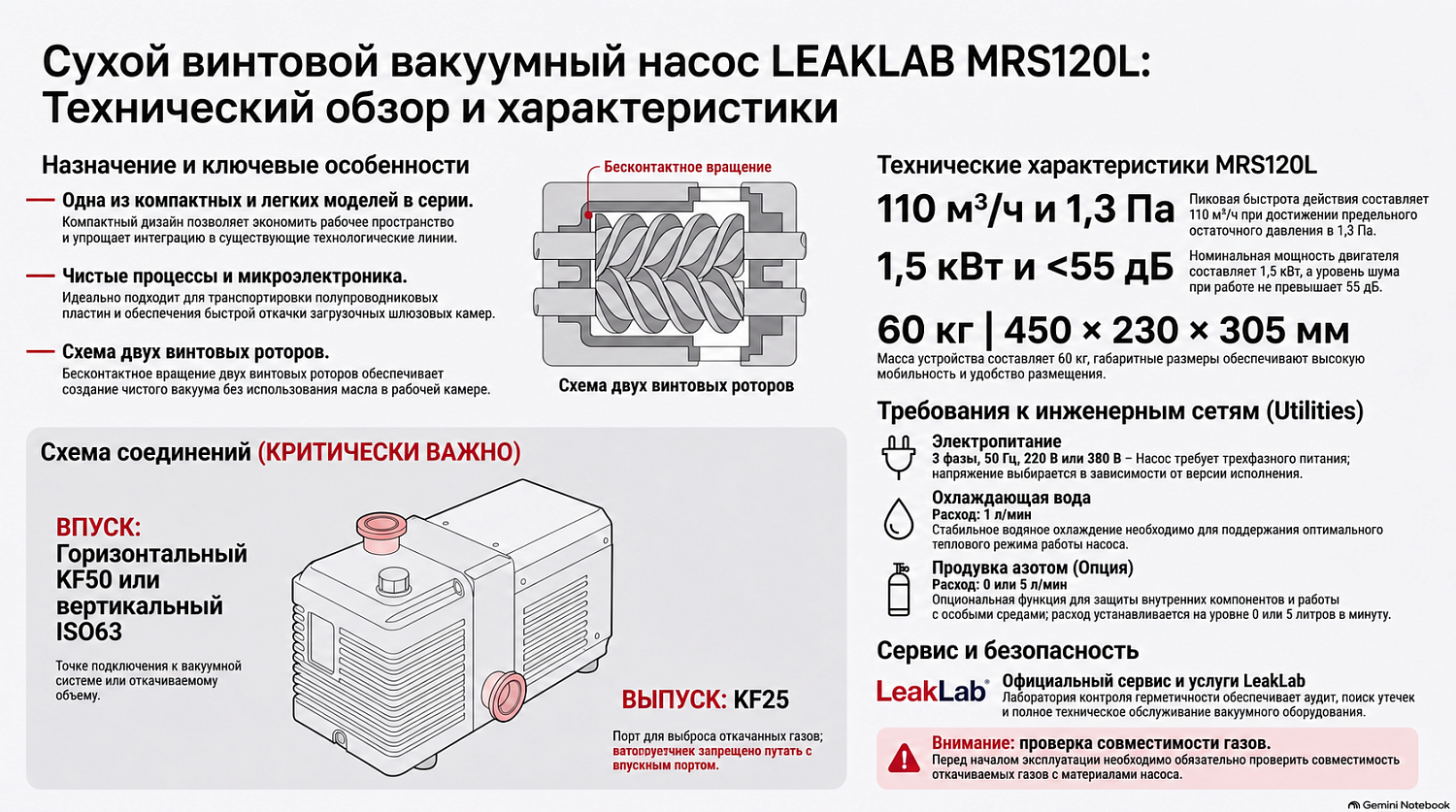

LEAKLAB MRS‑120L рассчитан на задачи, где важны безмасляная рабочая камера, компактное размещение и высокая быстрота откачки при сравнительно небольшой установленной мощности. Ниже — не пересказ рекламной листовки, а проверенное инженерное досье по исходной спецификации модели.
Почему сухая винтовая схема важна

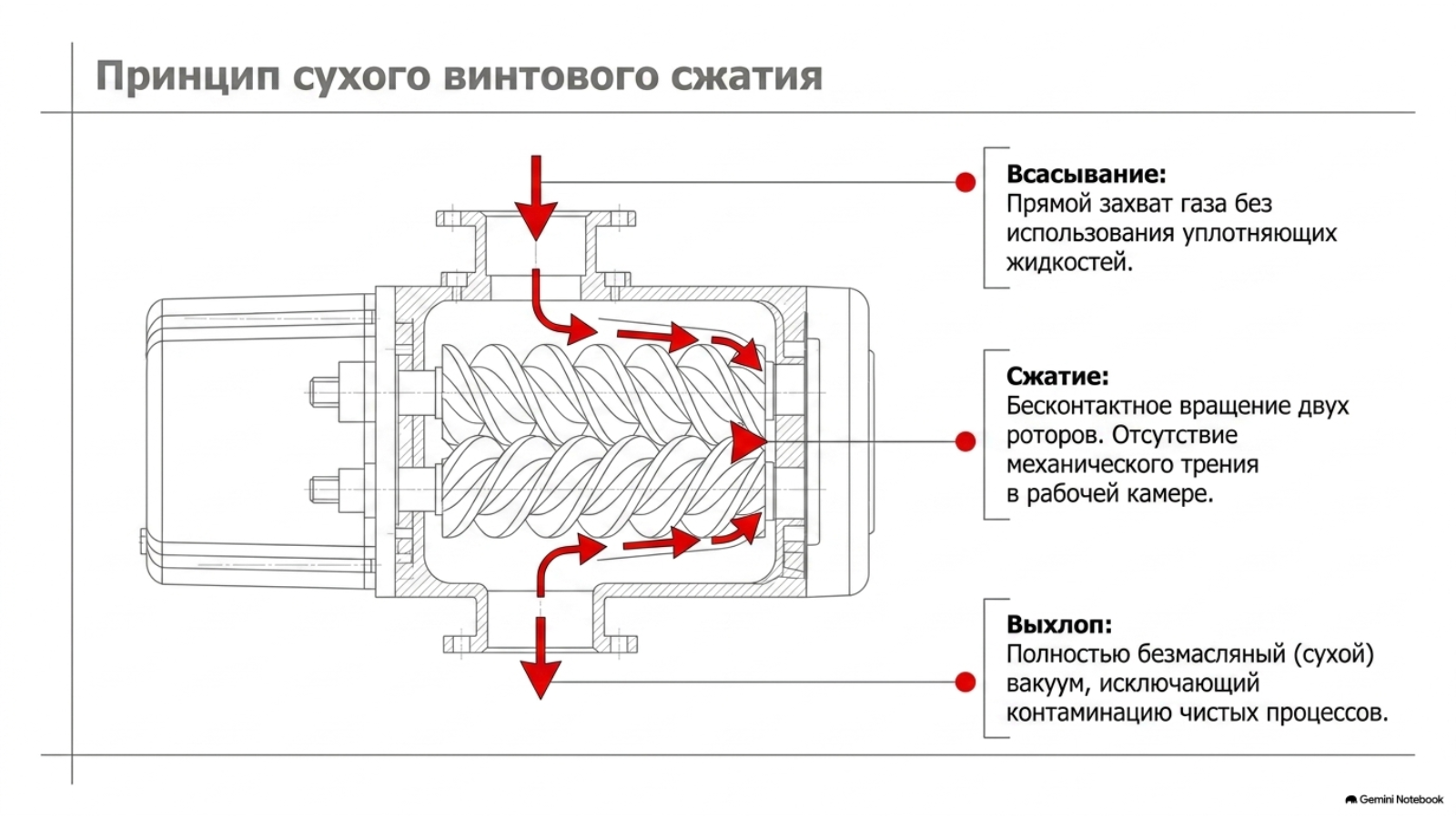

Два профилированных ротора вращаются синхронно и перемещают газ от входа к выпуску. В рабочей полости не требуется уплотняющая жидкость: это снижает риск масляного тумана и обратного потока в вакуумируемый объём.
Такой принцип особенно полезен в шлюзовых камерах, кристаллорастильном и другом чистом технологическом оборудовании. Совместимость с конкретной газовой средой всегда должна проверяться по паспорту и технологическому заданию.

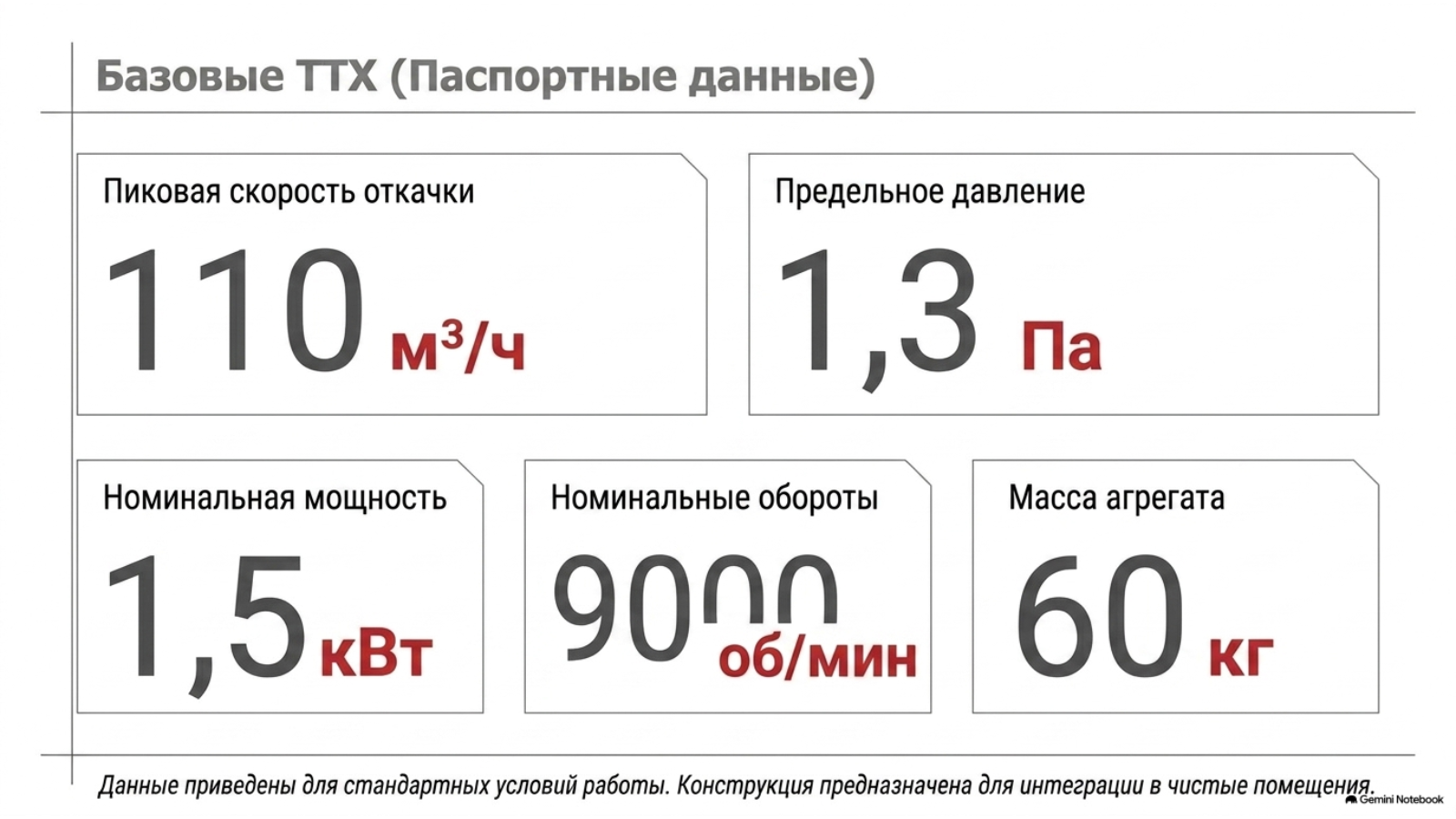

Паспортные характеристики MRS‑120L
| Параметр | Значение | Что учитывать при проектировании |
|---|---|---|
| Пиковая быстрота откачки | 110 м³/ч | Фактическое время откачки зависит от объёма, проводимости тракта, газовыделения и начального давления. |
| Предельное давление | 1,3 Па | Это предельная паспортная точка, а не обещание одинакового давления в любой системе. |
| Номинальная мощность | 1,5 кВт | Питание — 3 фазы, 50 Гц; исполнение на 220 или 380 В выбирается при заказе. |
| Потребление при предельном вакууме | 0,65 кВт | Используется для оценки установившегося режима, но не заменяет расчёт пусковой нагрузки. |
| Энергосберегающий режим | 0,055 кВт | Полезен при циклической работе и ожидании загрузки оборудования. |
| Номинальная частота вращения | 9000 об/мин | Требует корректной установки, охлаждения и соблюдения сервисного регламента. |
| Шум при предельном вакууме | <55 дБ | Условия монтажа и акустика помещения могут изменить воспринимаемый уровень. |

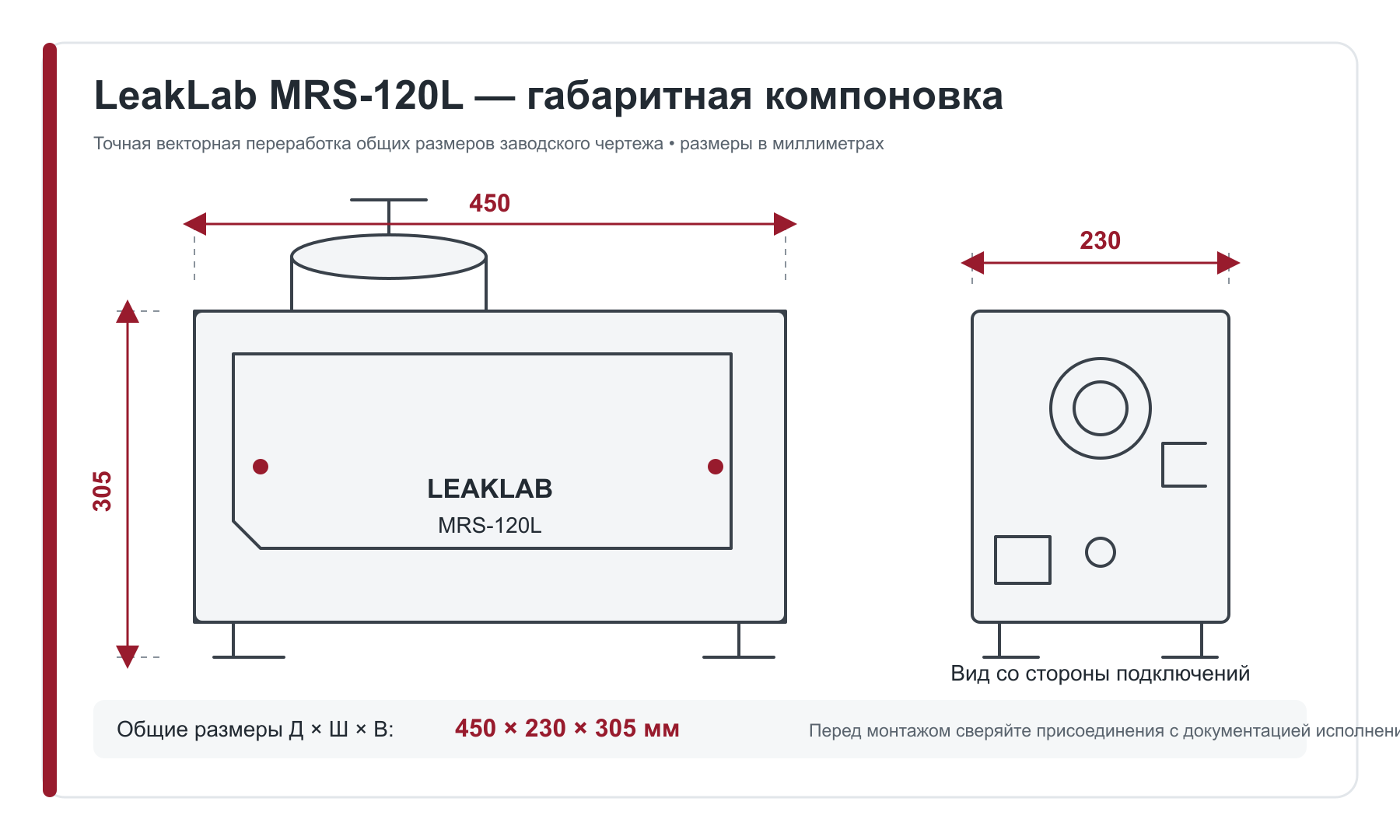

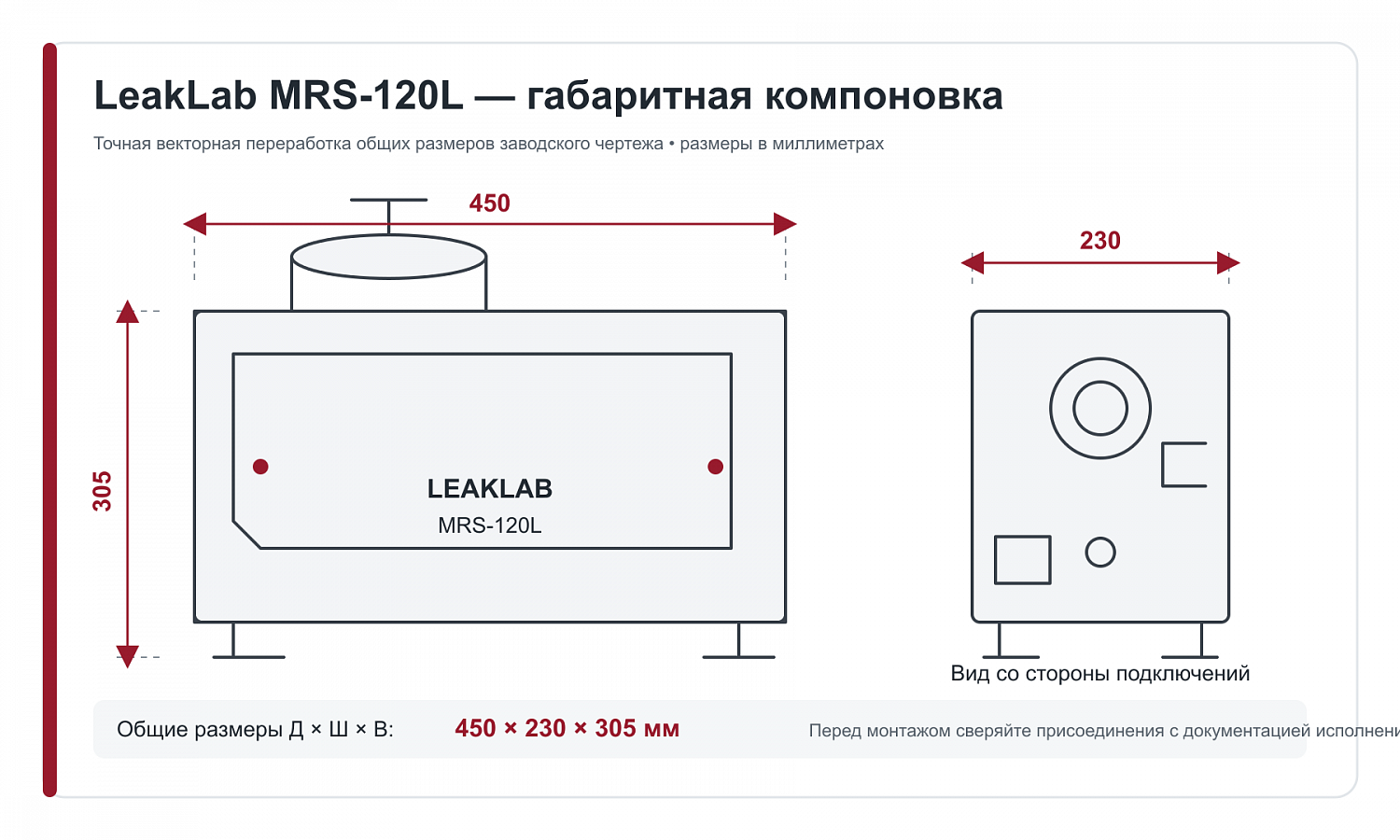

| Габариты | 450 × 230 × 305 мм | Оставляют пространство для портов, кабелей, воды и обслуживания. |
| Масса | 60 кг | Подходит для размещения на оборудовании или решётчатом полу при подтверждённой несущей способности. |

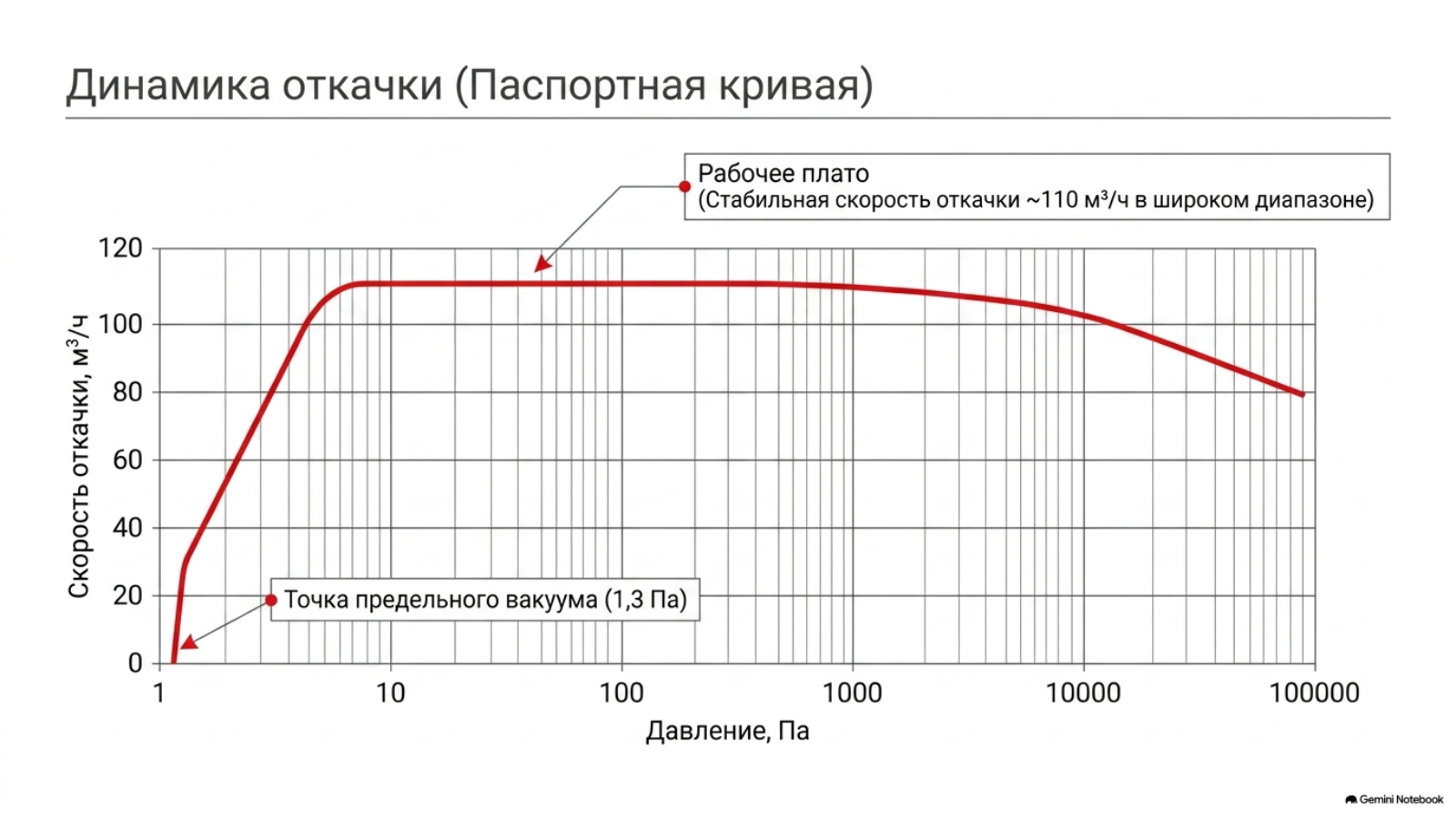

Кривая откачки: как читать график
Максимум 110 м³/ч характеризует рабочее плато насоса, а не весь диапазон давлений. При приближении к предельному вакууму эффективная быстрота действия снижается. Для реального времени цикла необходимо учитывать не только насос, но и объём камеры, диаметры и длину трубопроводов, клапаны, фильтры, герметичность и газовую нагрузку.

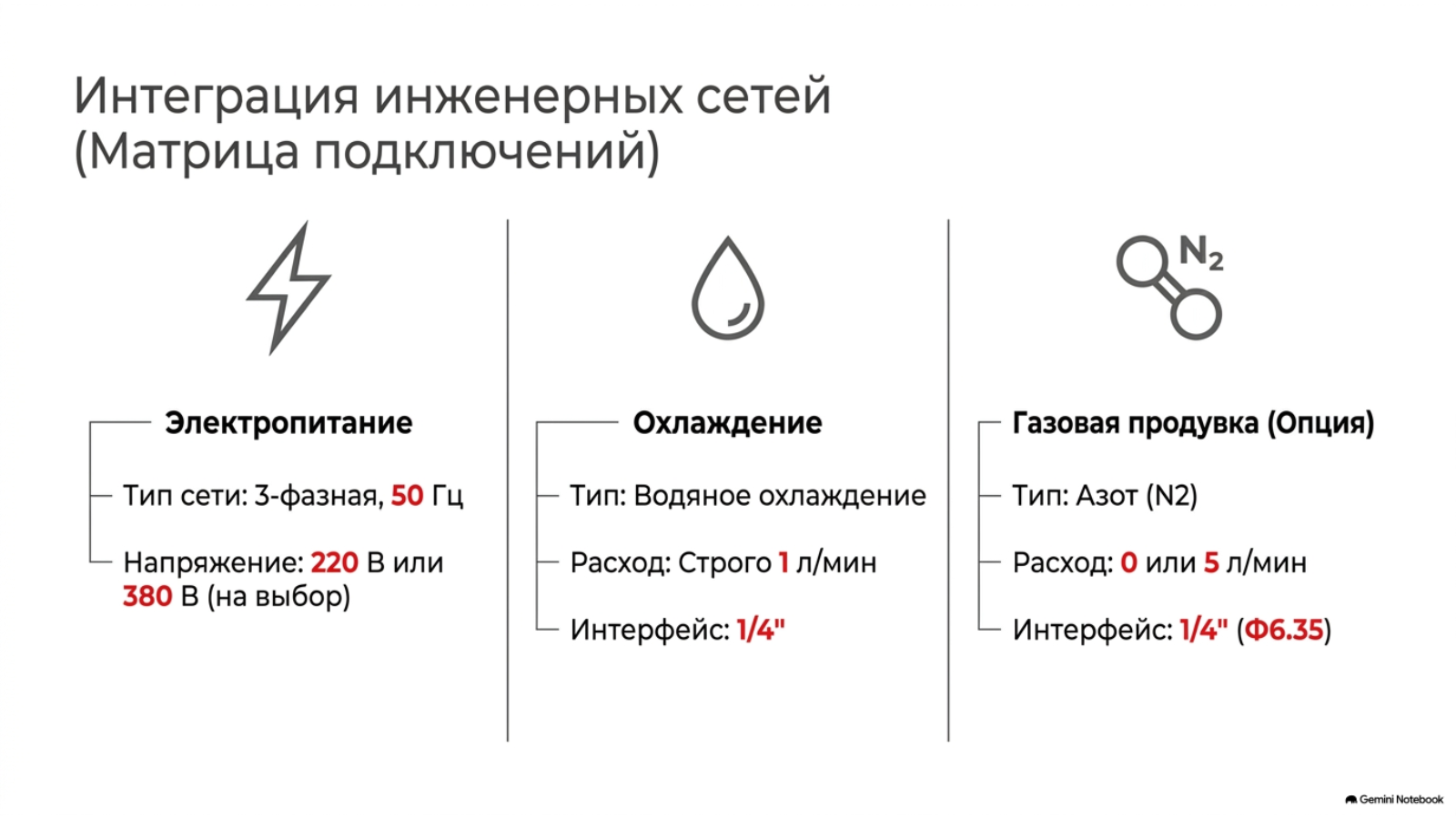

Инженерные сети и присоединения
Вакуумный тракт
Вход: горизонтальный KF50 либо вертикальный ISO63 — конфигурация выбирается под компоновку.
Выпуск: KF25. Выпускной тракт нельзя перекрывать при работающем насосе; схема отвода газа определяется процессом.
Охлаждение и продувка
Охлаждающая вода: 1 л/мин, быстросъёмное соединение 1/4″; заявлена работа с водой температурой до 35 °C.
Азотная продувка: опция, 0 или 5 л/мин, порт 1/4″ (Ø6,35 мм).

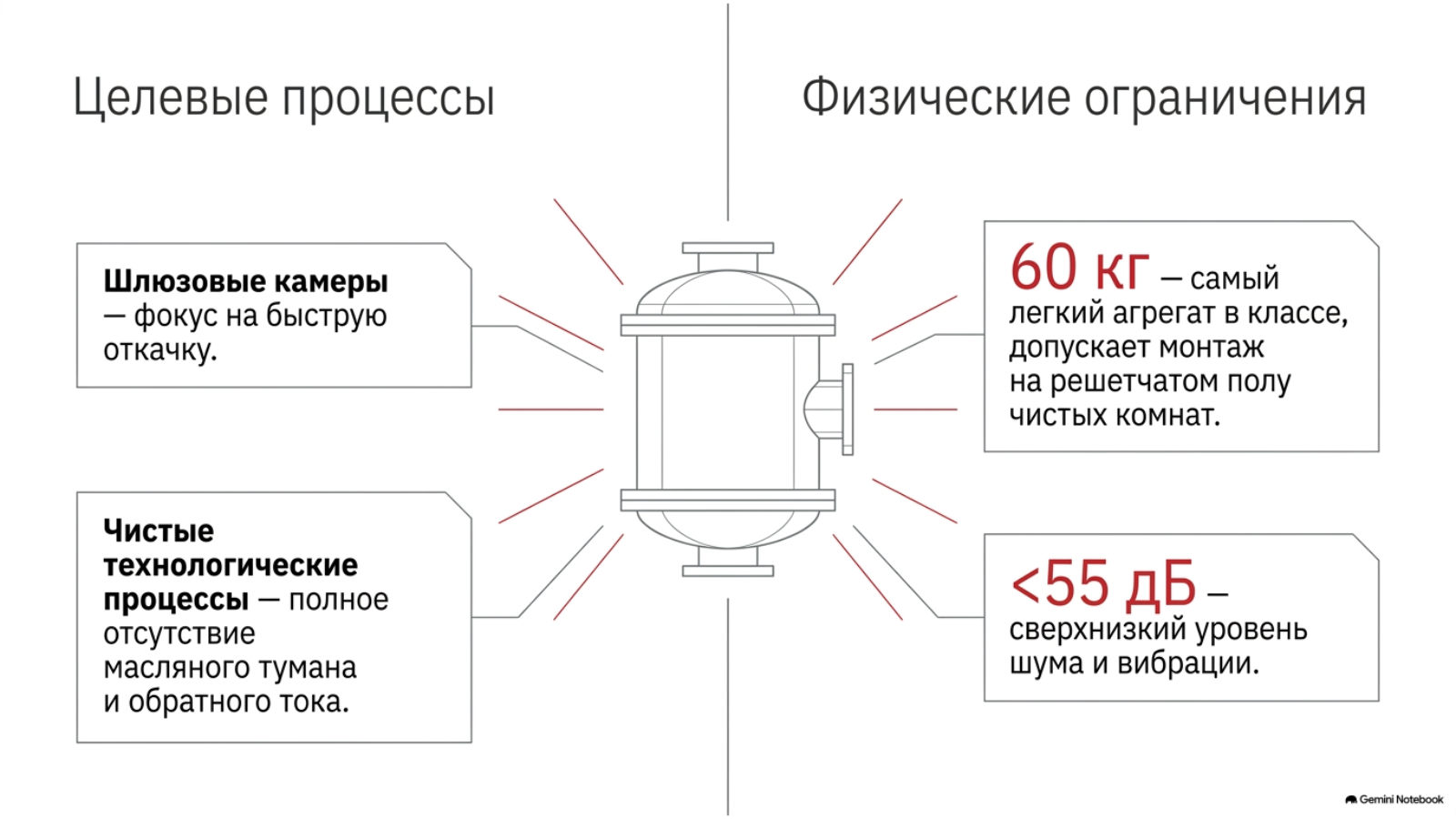

Когда модель подходит, а когда нужен расчёт
Хороший сценарий
Чистый сухой процесс, ограниченное монтажное пространство, циклическая откачка небольшой или средней камеры, требование к низкому шуму и отсутствие масла в рабочей полости.
Нужна инженерная проверка
Агрессивные, конденсирующиеся, запылённые или взрывоопасные среды; высокая газовая нагрузка; очень короткий цикл; длинный узкий тракт; неизвестная температура или состав газа.
Видео, Deep Dive и инженерное досье
Видеообзор на русском
Аудио Deep Dive
Разговорный технический разбор принципа работы и интеграции насоса.
Все числовые параметры в статье взяты из исходной двухстраничной спецификации MRS120L. Рабочая точка, время откачки, совместимость газов и состав поставки подтверждаются для конкретного исполнения и технического задания.
Подберём MRS‑120L под вашу установку
Передайте объём камеры, начальное и требуемое давление, время цикла, состав газа, температуру и схему подключения. Инженеры LEAKLAB проверят рабочую точку, проводимость тракта, охлаждение и нужное исполнение.
